碳纤维板生产工艺全解析

引言

在数据表上，碳纤维板生产工艺（carbon fiber sheet manufacturing process）看起来很简单——布进去、平整的黑板出来——但你真正用到的每一项规格（厚度公差、孔隙率、平面度、玻璃化转变温度）都由五个受控阶段决定，而每个阶段都有打磨掩盖不了的失效模式。工业板材不是"压出来的碳"，而是固化与表面都按批次追溯的工程层合材料。

本文按工厂尺度讲解该工艺：预浸料与干布路线如何进入铺层、碳纤维板制造（carbon fiber plate manufacturing）在材料阶段如何设定力学下限、批量生产如何制作碳纤维板（how to make carbon fiber sheet）时热压与热压罐的差异，以及磨削、检验与定尺切割如何把固化毛坯变成可加工到 ±0.1 mm 的板材。

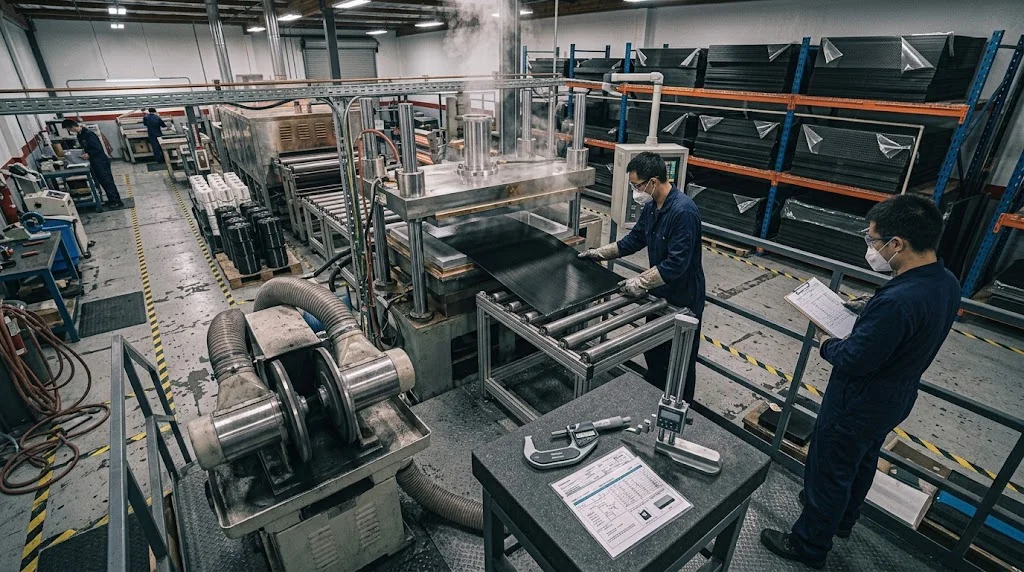

碳纤维板生产工艺的工厂流程

产线按阶段推进，每个阶段的数字都会在日后表现为性能。下表对应一次典型的环氧板批量（300-1000 片）。

阶段	设备	关键参数	典型值
材料准备	冷库、裁床	树脂含量、层数	预浸料 35-45% 重量比；8-24 层
铺层	自动铺贴或手工台	铺层角度表	均衡 0/90，需要时 ±45° 表层
预压实	压辊、真空叠层	固化前压实	0.08-0.095 MPa，每 3-4 层一次
固化	热压机或热压罐	峰值温度、压力	120-135 °C，0.4-0.7 MPa
磨削定厚	双面磨床	厚度公差	2-10 mm 板 ±0.05-0.1 mm
检验	C 扫描、超声、平面度尺	孔隙率、分层	孔隙 <2%；缺陷指示 >6 mm 不放行

漏掉一个检查点，欠账会在后面出现：预压实不足在磨床下表现为褶皱；固化压力不足表现为油漆填不平的气孔；仓促的检验则把会在服役中扩展的分层放出厂门。

碳纤维板制造：材料与铺层设计

板材的力学下限在加热之前就已设定。布种、树脂体系与铺层角度表共同决定刚度、抗冲击表现与加工性。

• 织物：200-300 g/m² 的 3K 斜纹是标准面料——可覆盖轻微曲面、织纹对外露件友好；当单位重量刚度比外观更重要时，平纹与单向层片登场。
• 树脂：增韧环氧，按服役条件选择 Tg 120-180 °C；与汽车相邻的板材取高端，因为夏季车内的深色板可热浸到 80-90 °C。
• 铺层方向：均衡 0/90 获得板材式刚度；加 ±45° 表层抵抗扭转，并改善磨削后的边缘稳定性。
• 近净形 vs 放量：近净形铺层（放量层片少、裁切贴线）节省磨削时间，但要求裁片文件准确；全放量铺层更宽容，首件常用。

无论问哪家厂商如何制作结构级碳纤维板，答案都从这里开始：孔隙率与纤维体积分数（通常 55-60%）在材料准备阶段锁定，而不是在压机里"固化"出来。

固化路线：热压与热压罐如何制作碳纤维板

两种固化平台主导板材生产，取舍在于压力、周期与资本，而不是质量口号。

• 热压机：对合金属压板在 0.4-0.7 MPa、120-135 °C 下给出 60-120 分钟的短周期，厚度控制极佳，因为模具强制了尺寸；约 12 mm 以内的板材是常规品，磨削余量已计入模具间隙。
• 热压罐：袋压下 0.4-1.0 MPa 空气压力适合更大的面板与复杂形状，一机多用；周期 2-5 小时，平面度更多取决于成型挡板而非热压罐本身。
• 罐外真空固化：对非关键面板在 0.08-0.1 MPa 下可以接受，但孔隙率常达 2-5%、厚度分散也更大，除非预浸料专为罐外体系设计——这就是廉价真空-only 板材停留在展示类产品的缘故。

产量决定经济性：压机线把工装摊到数千片上；而当一台炉子要在同一天固化板材、整流罩与夹芯板等混合任务时，热压罐才物有所值。

表面工序：磨削、检验与定尺

固化毛坯在磨床与检验台上变成产品。双面磨削去除富树脂表层、把板磨到名义厚度，通常两面同时进行；单面去除量（典型 0.2-0.5 mm）必须在铺层时预留，否则表面纤维分数下降、抛光出现旋纹。磨削之后：超声检验孔隙与分层、沿对角线测平面度、按图裁边、覆可剥保护膜使表面在运输中完好。CNC 定尺切割收尾——在库存板上套料排版，正是客户切身感到工艺价值的地方：平整、在公差内的板从机床上落料，边缘只需轻去毛刺。

常见问题

碳纤维板生产工艺能控制到多紧的厚度公差？

磨削后的结构板在 2-10 mm 厚度上通常为 ±0.05-0.1 mm，平面度每米 0.2-0.5 mm，视铺层与应力消除而定。不经磨削的固化板公差更宽，常见 ±0.3 mm，因为固化收缩在模具内并不均匀。

生产中一个固化周期要多久？

热压机上含升温与带压降温共 60-120 分钟；厚叠层的热压罐周期为 2-5 小时，另加装袋时间。带高温后固化的多步制度再加约一小时，但能提高可用 Tg。

厂商能按我的图纸与公差生产碳纤维板吗？

可以，但有边界：请注明厚度、公差、平面度、树脂 Tg 与年用量；首件会增加工装时间。若板材最终要机加成零件，请在报价中确认磨削余量——它往往决定板是干净地加工到位，还是在最后一刀失去平面度。

结语

碳纤维板生产工艺是一条受控链——材料准备、铺层、预压实、加压固化、磨削与检验——每个环节的数字要么被记录，要么以废品的形式回来。评估一块板时，请审视它背后的工艺：有记录的铺层、证书上的孔隙率，以及在磨床上兑现而非在门口许诺的公差。

永贤（YongXian）按上述控制运行环氧板产线，供应磨平的碳纤维板与片材，标准与定制尺寸兼备，并为量产项目提供定尺加工。 浏览我们的碳纤维板系列 或 联系工程团队，附厚度、公差与用量。
