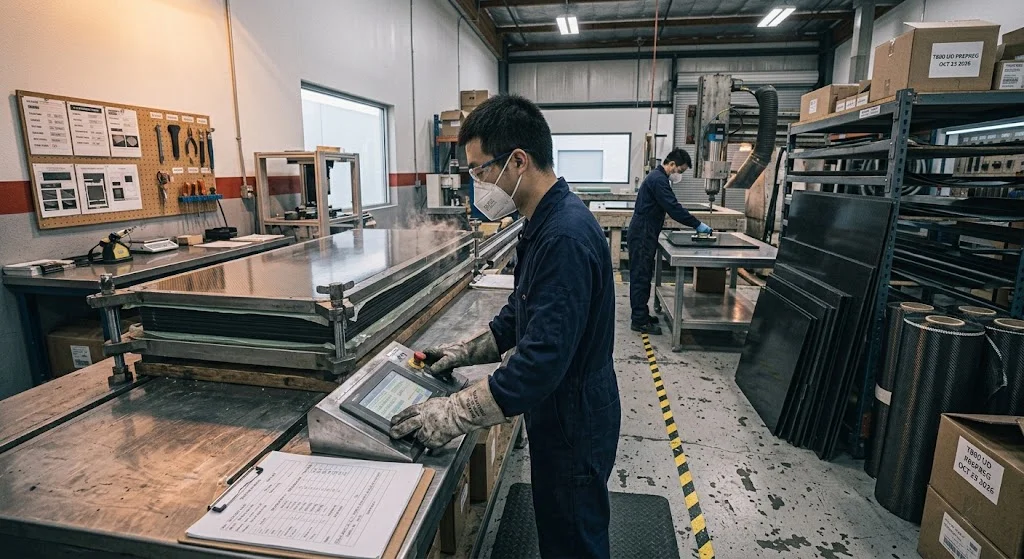

碳纤维板制造工艺详解：从铺层到成品板材

引言

碳纤维板制造工艺的核心，是把一叠编织布或单向带变成一块在全幅面上都能守住厚度与平面度的平板——A 级板材的厚度公差通常为 ±0.1 mm，固化后平面度优于 0.5 mm/m。买家收到的每一块板，都是四个决策的结果：选什么纤维与树脂体系、用哪条压实路线、固化制度如何控制，以及出厂前如何裁切与检验。

对正在比价的工程师而言，理解如何制作碳纤维板，就解释了手工湿法铺层板与热压罐固化航空板之间的大部分价差——同样 3 mm 名义厚度，价差常达 3-5 倍。本文将逐段走完整套碳纤维板制造工艺，用具体数字对比主流压实路线，再讲解决定孔隙率、残余应力与边缘质量的碳纤维板材生产工序，最后说明项目需要碳纤维板定制厚度或开孔时，工艺上会发生什么变化。

碳纤维板制造工艺：从铺层到成品板材

工艺在树脂介入之前很久就开始了。碳纤维以卷材形式进入板材车间：编织布（面密度通常 200-400 g/m²）或单向带（UD），前者既可能是已含控量树脂膜的预浸料，也可能是供湿法加工的干布。材料必须冷链存放——预浸料保存在 -18 °C，取用要按保质期倒计时，因为树脂的 B 阶段即使在冷库里也会随时间和温度推进。

板材的制造顺序在各条路线上高度一致：

• 裁片与配套：卷材在平板切割机或超声波切割机上按板材外形加修边余量裁片，再按规定顺序叠层。铺层角度的记录至关重要：[0/90]₄s 与 [0/90]₂s 外观完全相同，弯曲行为却截然不同。
• 铺覆与预压实：各层依次铺在抛光模具板上，覆盖脱模布与吸胶层后真空袋封装，在室温下抽真空预压实，排除层间夹带的空气。
• 压实与固化：通过下一节所述路线施加压力与热量。孔隙率、纤维体积分数与残余应力就是在这一阶段被确定的。
• 带压降温：零件在带压状态下冷到 40-50 °C 以下再脱模。过早泄压会让基体在高温模具上收缩，把板子拉翘。
• 裁切、表面处理与检验：边缘用配金刚石刀具的 CNC 铣床修边，贴保护膜，出库前检查厚度、平面度、孔隙与分层。

产能取决于路线：湿法铺层板当班即可脱模，而热压罐板可能要排队数小时，仅固化周期本身就长达 4-8 小时。

如何制作碳纤维板：三条压实路线

路线其实只有三大类，每一类买来的是成本、孔隙率与几何控制的不同平衡。下表以 3 mm 名义厚度、标准模量 T300 级织物为例对比：

路线	施加压力	典型孔隙率	纤维体积分数	固化后平面度	模具与周期相对成本
湿法铺层 + 真空袋	约 0.1 MPa（大气压）	2-4%	45-55%	±0.3-0.5 mm/m	1x（最低）
树脂导入（VARTM / RTM）	0.1 MPa 真空 + 可选 0.3 MPa 袋压	1-3%	50-60%	±0.2-0.4 mm/m	1.5-2x
预浸料 + 热压罐	0.3-0.7 MPa	<1%	55-65%	±0.05-0.15 mm/m	3-5x

机理很直白：压力越高，挥发分被压出、铺层越致密，孔隙率下降、纤维体积上升——这也是实际设计中刚度常随路线升级近似按平方提升的原因。热压罐真正买到的是一致性：真空袋做出单批低孔隙并不难，但要在几百块板上稳定保持 <1% 孔隙，就需要热压罐提供的压力裕度与可控升降温速率。

碳纤维板材生产：固化、压制与裁切

压实之后，几道后工序决定成品板材是否真正平整。第一是固化制度控制：结构级环氧板通常在 120-180 °C 保温 1-3 小时，升温速率（常用 1-3 °C/min）决定模具与零件以不同速率冷却时锁进层合板的残余应力有多少。

对平板而言，对模热压固化是热压罐的量产替代方案：叠层放在两块加热压板之间、施加 0.5-1.5 MPa 压力，靠几何形状而非袋压强制平面度。正因如此，对 6 mm 以上的厚板，热压是现实可行的路线——单靠真空产生的压实合力不够。

裁切与精加工完成整套碳纤维板材生产：

• 边缘裁切：用金刚石或 PCD 刀具 CNC 铣削，控制主轴转速；转速过快会烧焦环氧，边缘从此易吸湿。
• 表面处理：脱模布留下均匀哑光粘接面；替代方案是 P320-P400 轻度打磨，或对外观板加胶衣表层。
• 无损检测：超声 C 扫描测绘分层与孔隙，A4 大小的板约需几分钟；对化妆面之下的干斑，这是唯一可靠的发现手段。
• 平面度与厚度复核：沿对角线用刀口尺或激光检查，并在五个点测厚，记录到批次号下。

碳纤维板定制：厚度、开孔与公差方案

定制件对工艺的改变比多数买家预想的更大。碳纤维板定制需求通常始于三类：非常规厚度、非矩形外形，或针对特定载荷工况的指定铺层顺序。

厚度最容易改、也最难守：板厚随层数阶梯变化，2.4 mm（8 层 0.3 mm）容易，2.6 mm（不是整层数）就要求换织物克重或加单向补强层。供应商应明说真正能守住的厚度公差——热压板通常 ±0.1 mm，而 8 mm 以上手工导入件给 ±0.2 mm 更现实。

开孔会带来应力集中与工装复杂度。小孔（≤ 8 mm）多在固化后钻出；大窗口多在固化后铣出，要求更高时则用配模在 B 阶段预切，以保持开口周围的纤维连续。当载荷路径附近不得不开口时，应先在局部增加铺层再切——这是碳纤维板应用中最常见的单一设计失误。

最后，工装下单之前就把公差方案定下来。平面度、厚度、孔位与外观等级是四份独立规格，混为一谈，就会出现一块量测完美的板因为可见面波纹而被判退。

常见问题

碳纤维板从下单到发货的制造周期一般多久？

标准库存规格的板已由库存承担了前置时间。定制件方面，预浸料热压罐板预留 5-10 个工作日（解冻、裁切、排队固化、修边、检验），湿法铺层或导入板为 3-7 天。需要专用模具或配模时，工装另加 1-2 周，首件检验放行还可再加 2-3 天。

同样厚度，为什么热压罐固化板比热压固化板贵？

三个原因：热压罐是批次设备，相对能耗产量低；预浸料本身比干布加导入树脂贵；资格成本更高——每批都要孔隙与尺寸记录。换来的是 1% 以下的孔隙率、更紧的平面度与小得多的批次离散性，而结构件项目真正付费的正是这个离散度。

碳纤维板能焊接或与金属粘接吗？

碳纤维板只能机械连接（螺栓、铆接并做绝缘隔离）或用结构环氧粘接，不能焊接。与铝或钢粘接时必须加电偶隔离层——碳纤维相对两种金属都是阴极，在潮湿环境中会加速界面腐蚀。螺栓连接还需放大的间隙孔与硬质垫圈，把承压应力控制在基体能力以内。

结语

碳纤维板制造工艺不是单一工艺，而是按成本、孔隙率与几何公差选出的一族压实路线。知道如何在既定质量等级下制作碳纤维板，意味着要指定路线而不只是厚度：样件与非关键面板用真空，需要一致性的批量件用导入，结构离散度必须收紧时用热压罐。
