Производство лонжеронов ветрогенераторов: пултрузионные...

По мере того как лопасти ветрогенераторов для морских платформ 15+ МВт превышают 100 метров, проектирование и производство лонжеронов стали критическим узким местом в изготовлении лопастей. Лонжерон — основная несущая конструкция, проходящая вдоль всей длины лопасти — должен выдерживать экстремальные циклы растягивающих и сжимающих нагрузок на протяжении расчетного срока службы более 20 лет. Два конкурирующих подхода доминируют в современном производстве: пултрузионные углеродные пластины (PCFP) и вакуумная инфузия (VARI). Данный анализ предоставляет инженерам-конструкторам, менеджерам по закупкам и разработчикам ветроэнергетических проектов сравнительную оценку на основе данных для выбора оптимального процесса.

Основы процессов

Пултрузионные углеродные пластины (PCFP)

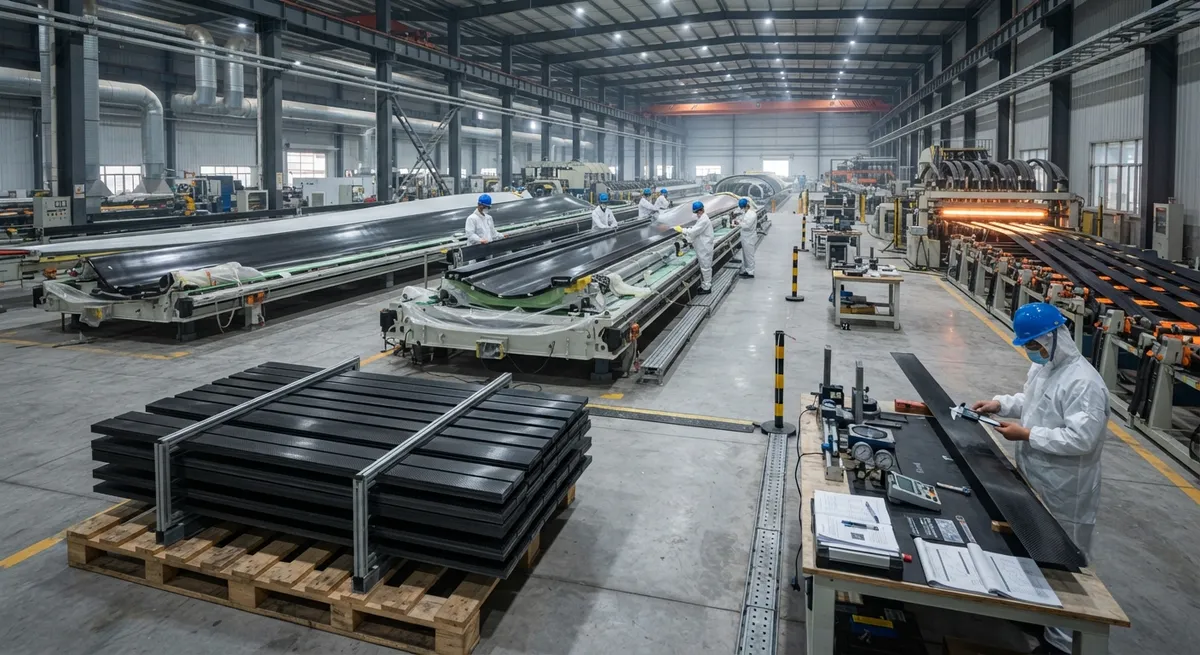

Производство PCFP — это непрерывный автоматизированный процесс. Непрерывные углеродные жгуты протягиваются через ванну со смолой (обычно эпоксидной или полиуретановой), затем через нагретую фильеру, где композит отверждается, приобретая постоянное поперечное сечение. Эти пластины — обычно шириной 50–150 мм и толщиной 3–10 мм — нарезаются по длине и приклеиваются в форму лопасти как готовые элементы лонжерона. Основные поставщики: Owens Corning (Vectibrite), Exel Composites и Toray Advanced Composites.

Параметр	PCFP (пултрузионные пластины)	VARI (вакуумная инфузия)
Объемная доля волокна	65–72%	50–58%
Продольный модуль упругости (ГПа)	140–170	100–130
Продольная прочность на разрыв (МПа)	2,400–2,800	1,600–2,000
Скорость производства (кг/ч на линию)	80–150	5–15 (на форму)
Трудоемкость (ч/кг)	0.02–0.05	0.15–0.40
Использование материала	~95%	~75%
Капитальные вложения (млн долл. США)	3–8	0.5–2 (на комплект форм)
Минимальный объем для безубыточности	~2,000 лопастей/год	~500 лопастей/год

Вакуумная инфузия (VARI)

В процессе VARI сухие углеродные ткани (однонаправленные, многоосные или нетканые) укладываются в форму лопасти, накрываются вакуумным мешком и пропитываются низковязкой смолой под вакуумом. Инфузия отверждается при комнатной или умеренно повышенной температуре (40–80°C) в течение 4–12 часов. Это традиционный процесс для лопастей длиной до 60–70 метров, используемый LM Wind Power, Siemens Gamesa и Vestas для проверенных платформ.

Сравнение механических свойств

Более высокая объемная доля волокна, достижимая при пултрузии — 65–72% против 50–58% при инфузии — напрямую преобразуется в превосходные механические свойства. Пултрузионные пластины обеспечивают на 30–40% более высокий модуль упругости и на 40–50% более высокую прочность на разрыв по сравнению с ламинатами переменной инфузии. Это дает измеримую экономию веса: 70-метровая лопасть с пултрузионными лонжеронами может снизить массу лонжерона на 18–25% при сохранении эквивалентной жесткости.

Усталостные характеристики

Усталостная долговечность в гигацикловом режиме (10⁸–10⁹ циклов, что соответствует 20+ годам эксплуатации) существенно различается между двумя процессами:

PCFP: Превосходное выравнивание волокон сводит к минимуму содержание неосевых волокон, уменьшая места зарождения поперечных трещин. Кривые S-N показывают предел выносливости на уровне 60–70% от предела прочности при 10⁷ циклах.
VARI: Переплетение ткани и волнистость волокон, свойственные текстильному армированию, создают локальные концентрации напряжений. Типичный предел выносливости составляет 40–50% от предела прочности при 10⁷ циклах.
Межслойный сдвиг: Пултрузионные интерфейсы показывают на 15–20% более высокую кажущуюся межслойную прочность на сдвиг (ILSS), но адгезионное соединение между пластинами создает вторичный интерфейс склеивания, требующий тщательного контроля качества.

Экономика производства

Общая стоимость лонжерона критически зависит от объема производства, длины лопасти и региональных ставок оплаты труда. 4-мегаваттная наземная лопасть (длиной около 70 метров) служит полезным эталоном:

Компонент затрат	PCFP (долл./лопасть)	VARI (долл./лопасть)
Углеродное волокно (сырье)	8,200–10,500	10,800–13,500
Смола и расходные материалы	1,200–1,600	2,400–3,200
Трудозатраты	600–900	3,200–5,000
Амортизация капитала	1,800–2,400	400–800
Контроль качества	400–600	1,200–2,000
Итого	12,200–16,000	18,000–24,500

При масштабировании (≥2,000 лопастей/год) PCFP показывает преимущество по затратам 25–40% на каждый лонжерон. Однако при низких объемах или для прототипов VARI выигрывает за счет более низких капитальных затрат и гибкости форм.

Контроль качества и дефекты

Каждый процесс имеет свои проблемы с качеством:

Проблемы PCFP: Засорение входа фильеры, неравномерное натяжение волокна, вызывающее колебания ширины (типично ±0.5 мм), поры в клеевых швах между пластинами, неравномерность толщины клея между пластиной и оболочкой
Проблемы VARI: Сухие пятна из-за неполной пропитки, канальный эффект вдоль краев ткани, допуски по толщине (типично ±1–2 мм), пористость от захваченного воздуха, длительное время инфузии для толстых ламинатов (>30 мм)

Методы неразрушающего контроля также различаются: PCFP опирается на ультразвуковое C-сканирование клеевых соединений плюс размерный контроль, в то время как VARI требует полнопольного контроля методом термографии или сдвигографии для целых инфузированных панелей.

Тенденции внедрения (2024–2026)

Переход к пултрузионным лонжеронам значительно ускорился после 2023 года. Mingyang Smart Energy внедрила пултрузионные углеродные пластины в свою морскую турбину MySE 16.0-242, достигнув снижения веса лонжерона на 22% по сравнению с инфузионными конструкциями. Vestas V236-15.0 МВт использует гибридную конструкцию с пултрузионными элементами в зоне от корня до середины и инфузионными секциями к оконечности. CSSC Haizhuang представила лопасти H260-16.7 МВт с полноразмерными пултрузионными лонжеронами в 2025 году, отметив сокращение времени укладки на 40% по сравнению с инфузией.

Китайские OEM-производители особенно активно внедряют PCFP, чему способствуют концентрированные производственные центры в Ляньюньгане и Яньчэне, способные достичь объемов, необходимых для экономической эффективности процесса. Европейские OEM, внедряя PCFP для платформ следующего поколения, сохраняют VARI для устаревших программ лопастей во избежание затрат на переоснащение.

Часто задаваемые вопросы

При какой минимальной длине лопасти пултрузионные лонжероны становятся экономически эффективными?

Для лопастей короче 50 метров затраты на клей и сборку PCFP часто превышают экономию сырья. Точка безубыточности обычно находится на уровне 55–65 метров (класс 3–4 МВт) в зависимости от местных ставок оплаты труда и объема производства. Ниже этого порога VARI остается стандартным подходом.

Можно ли отремонтировать пултрузионные углеродные пластины в полевых условиях?

Полевой ремонт пултрузионных лонжеронов возможен, но сложнее, чем инфузионных ламинатов. Рекомендуется ремонт со скосом по спецификации производителя лопасти с использованием препрегов с соответствующим модулем. Высокая жесткость пластин концентрирует нагрузку на границах ремонта, требуя точного соотношения скоса (обычно 30:1–50:1) для избежания вторичной концентрации напряжений.

Как пултрузионные лонжероны влияют на утилизацию лопастей по окончании срока службы?

Адгезионное соединение между пултрузионными пластинами и оболочкой создает проблему для утилизации, отсутствующую в монококовых инфузионных лопастях. Перед извлечением материала требуется термическое или химическое разделение клеевых швов. Однако однонаправленная природа пултрузионных пластин облегчает их сегментацию для даунсайклинга в строительные материалы. Текущие исследования в Национальной лаборатории возобновляемой энергии (NREL) сосредоточены на формулах отделяемых клеев для PCFP-соединений.

Заключение

Для лопастей следующего поколения мегаваттного класса, превышающих 80 метров, пултрузионные углеродные лонжероны предлагают убедительные преимущества в механических характеристиках, снижении веса, скорости производства и общей стоимости при масштабировании. Вакуумная инфузия сохраняет актуальность для лопастей короче 60 метров, низкообъемного производства и OEM с существующей инфраструктурой инфузии. Оптимальная производственная стратегия все чаще включает гибридные подходы — использование PCFP для прямых участков от корня до середины, где доминирует однонаправленная нагрузка, и VARI для оконечных зон сложной кривизны, требующих tailored orientation волокна.

OEM-производителям лопастей, оценивающим смену процесса, следует провести анализ совокупной стоимости владения с учетом местных ставок труда, существующего инвентаря форм, расчетных нагрузок и прогнозируемых годовых объемов. YongXian CarbonFiber поставляет как пултрузионные однонаправленные углеродные пластины, так и инженерные ткани для инфузии, позволяя OEM оценивать оба подхода с consistent качеством волокна.
