Ремонт конструкций из CFRP клеевым скосом: выбор соотношения, ступенчатая зачистка и контроль клеевого шва

Введение

Ремонт клеевым скосом — предпочтительный метод восстановления несущих конструкций из углеродного волокна — обшивок самолетов, лопастей роторов, корпусов лодок и сосудов давления — потому что он возвращает детали прочность, близкую к исходной, с минимальным весовым штрафом и едва заметной площадью. Вместо наложения заплатки на поверхность ремонт скосом стачивает поврежденный материал в мелкий конус и приклеивает ответную коническую заплатку, так что нагрузка передается через непрерывный клеевой шов, а не через крепеж или толстую внешнюю накладку. Результат выглядит и ведет себя как исходный ламинат: аэродинамичный, с низким профилем, структурно непрерывный.

Инженерия, делающая ремонт скосом надежным на практике, сосредоточена в трех решениях: соотношение скоса — длина скоса на единицу толщины ламината — определяет, сколько прочности можно восстановить; превращение гладкого скоса в ступенчатую геометрию, реально достижимую в цеху; и пакет контроля клеевого шва — подготовка поверхности, вакуум, отверждение и контроль — подтверждающий, что клей действительно несет доверенную нагрузку. В статье рассматривается каждое из них и приводятся цифры, которыми пользуются инженеры по ремонту и покупатели при оценке программ ремонта.

Выбор соотношения скоса и восстановление прочности

Соотношение скоса — это уклон: 30:1 означает, что скос простирается на 30 мм длины на каждый 1 мм толщины ламината. Соотношение управляет тем, насколько плавно нагрузка передается из исходного ламината в заплатку через клей. Мелкий длинный скос распределяет сдвиговое напряжение по большой площади шва и держит пиковое напряжение низким; крутой короткий скос концентрирует передачу нагрузки в малой области и толкает пиковое напряжение к пределу прочности клея. Аэрокосмический базовый уровень хорошо установлен и отражает механику:

Соотношение скоса	Типичное применение	Ожидаемое восстановление прочности	Примечания
20:1	Слабонагруженные вторичные конструкции	70-85 процентов	Редко для несущих; круто для клеевого ремонта
30:1	Обычный авиационный ремонт конструкций	85-95 процентов	Общий базовый уровень тонких ламинатов
40:1	Несущие конструкции, высоконагруженные зоны	90-98 процентов	Предпочтителен там, где важна концентрация нагрузки
50:1-60:1	Критичные к сжатию и толстые ламинаты	95-100 процентов	Базовый уровень тяжелонагруженного CFRP при сжатии

Причина, по которой соотношение так важно, — сдвиговое запаздывание. В клеевом соединении нагрузка входит в клей на концах нахлеста и затухает к середине; пиковое сдвиговое напряжение появляется на концах скоса. Удлинение скоса распределяет этот пик по большей площади и снижает его величину — поэтому мелкие соотношения восстанавливают почти полную прочность. Однако есть практическая граница: за пределами примерно 60:1 прирост прочности на каждый дополнительный миллиметр скоса становится мал, механическая обработка становится деликатной, а площадь ремонта вторгается в соседнюю конструкцию. Поэтому большинство руководств по ремонту ограничивают проектное соотношение около 50-60:1 и достигают полного восстановления через качество поверхности, а не через бесконечное удлинение скоса.

Ступенчатая зачистка: практический эквивалент гладкого скоса

Настоящий гладкий скос обрабатывается вращающимся инструментом на жестком приспособлении и практичен для тонких обшивок и плоских участков. На толстых ламинатах, в криволинейных зонах и на площадке гладкий конический скос трудно обработать точно, поэтому ремонтные цеха используют ступенчатый скос: ламинат фрезеруется серией концентрических ступеней, каждая ступень удаляет один-два слоя, а заплатка собирается из соответствующих ступенчатых слоев, склеенных вместе. Ступенчатая геометрия — лестничная аппроксимация гладкого скоса, и ее механическое поведение сходится к гладкому скосу, когда ступени достаточно тонки относительно локальной толщины.

Эквивалентность не автоматическая. Каждая ступень — локальный концентратор напряжений, и слои ступенчатой заплатки должны зеркально повторять слои исходного ламината, чтобы путь нагрузки был непрерывен. Два правила сохраняют приближение надежным: первое — глубина ступени номинально равна толщине слоя исходного ламината, чтобы каждая новая ступень ложилась на реальную границу слоев; второе — ширина ступени следует соотношению скоса, спроецированному на ступенчатый профиль. Соотношение 40:1 на ламинате 4 мм со слоями 0,2 мм дает примерно 20 ступеней, каждая шириной около 8 мм — геометрия, которую ручная выкладка выполняет без специальной оснастки.

Параметр	Правило
Глубина ступени	Равна толщине одного слоя (типично 0,13-0,25 мм)
Ширина ступени	Соотношение, умноженное на глубину (для 40:1 примерно 40 x глубину)
Число ступеней	Толщина ламината, деленная на глубину ступени
Точность угла скоса	Плюс-минус 0,5 градуса по плоскости скоса
Качество поверхности	Равномерная, без прижогов, без рваных волокон на краях ступеней

Качество обработки напрямую определяет результат. Фреза, рвущая волокна на краях ступеней, оставляет поврежденный субстрат, становящийся стартовой трещиной в отремонтированной зоне. Мокрое или сухое шлифование, беззаусеночное фрезерование с правильными подачами и скоростями и финальная ручная зачистка тонким абразивом — принятая последовательность. В серийных ремонтных цехах ступенчатый скос режется на оборудовании с ЧПУ по карте слоев, что гарантирует попадание ступеней на реальные границы слоев, а не в середину слоя.

Подготовка поверхности и выбор клея

Восстановление прочности при клеевом ремонте ограничено самым слабым звеном, и для современных вязкостных клеев слабое звено — обычно интерфейс между клеем и подготовленным субстратом, а не сам клей. Поэтому подготовка поверхности определяет результат больше, чем марка клея. Последовательность, к которой сходятся авиационные руководства: удалить загрязнения растворителем, абразивно обработать клеевую поверхность до контролируемой шероховатости, высушить поверхность и склеить в пределах заданного временного окна, потому что активированная поверхность теряет восприимчивость при контакте с атмосферой. Абразивная обработка должна быть равномерной — пятнистая шероховатость дает пятнистую прочность шва — и поверхность должна быть свободна от пыли, влаги и разделительных агентов.

Выбор клея следует за условиями эксплуатации и доступным цеху отверждением. Пленочные клеи, укладываемые вместе с заплаткой под вакуумный мешок, — стандарт ремонта, потому что они текут под давлением и дают контролируемую толщину шва; пастообразные клеи используются для галтелей, герметизации кромок и небольших ремонтов. Температура отверждения управляет графиком: пленка с отверждением при 120 °C дает более высокие влажные горячие характеристики, но требует ремонтного одеяла или печи; система с отверждением при 70-80 °C удобна для полевых условий и достаточна для многих конструкций. Вязкостные эпоксидные системы предпочтительны для несущих конструкций, потому что они выдерживают отслаивающие и ударные нагрузки, которые хрупкий клей передал бы в ламинат как расслоение.

• Протирка растворителем: Удалить смазку, остатки разделителя и пыль до любой абразивной обработки.
• Контролируемая абразивная обработка: Равномерная шероховатость всей площади скоса, проверенная тестом на смачивание или водяную пленку.
• Вакуумная сушка: Удалить впитанную влагу до отверждения; влага, запертая в шве, становится пористостью при нагреве.
• Дисциплина времени: Склеивать в пределах открытого времени производителя; готовить поверхности партиями под график отверждения.
• Согласование клея: Толщина пленки и температура отверждения согласованы с рабочей температурой детали и доступным оборудованием.

Контроль клеевого шва: вакуум, отверждение и неразрушающий контроль

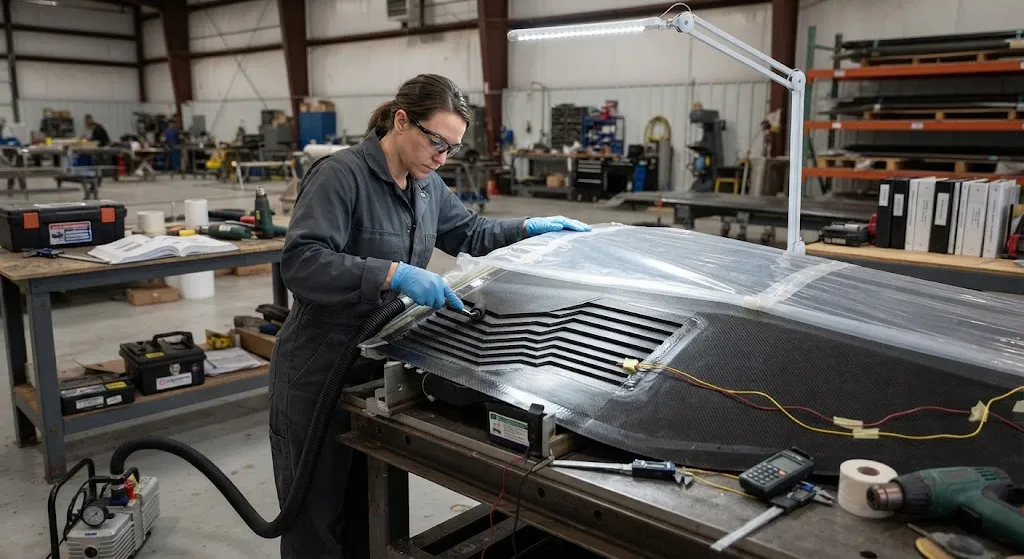

Последний слой инженерии — доказать, что шов существует и несет нагрузку. Вакуум — первый контроль: зона ремонта упаковывается и откачивается до целевого вакуума, обычно минус 0,85 бар и лучше, что уплотняет заплатку на скосе и дает давление, необходимое пленочному клею для смачивания поверхности. Вакуум должен быть проверен до отверждения и поддерживаться на всем его протяжении; мешок, подтравливающий при температуре отверждения, — классическая причина пористости шва, обнаруживаемой при контроле.

Контроль отверждения означает оснащение шва приборами — термопары на поверхности заплатки и, где возможно, в самом шве — и следование скорости нагрева, выдержке и охлаждению по инструкции производителя клея. Самые частые отказы ремонта — не недопущение отверждения, а неравномерное отверждение: горячие точки от некалиброванного одеяла или холодные зоны у края ремонта оставляют частично отвержденный клей, который проходит беглый осмотр и отказывает в эксплуатации. После отверждения и съема мешка отремонтированная зона проверяется неразрушающими методами — сухой ультразвук или фазированная решетка стандартны для клеевых ремонтов — чтобы подтвердить отсутствие пористости, отклеивания и зазоров на краях ступеней. Приемка определяется записью сканирования, а не внешним видом, потому что идеально выглядящий ремонт скосом может скрывать полость шва, которая вырастет под усталостью.

Документация замыкает цикл. Сертифицированный ремонт прослеживаем: оценка повреждения, геометрия скоса, материальная система, запись отверждения и результаты НК образуют досье ремонта, остающееся в записях о поддержании летной годности. Покупатели и операторы, оценивающие поставщика ремонтов, должны искать эту дисциплину досье, потому что это единственное доказательство, что соотношение, ступени и шов действительно были спроектированы и проверены, а не импровизированы.

Часто задаваемые вопросы

Почему 30:1 — самое распространенное соотношение скоса для авиационного ремонта?

Базовый уровень 30:1 отражает баланс между восстановлением прочности и практической геометрией. При 30:1 анализ сдвигового запаздывания показывает, что пиковое напряжение клея падает достаточно низко, чтобы восстановить 85-95 процентов прочности ненарушенного ламината для типичных несущих схем, при этом скос остается достаточно коротким для точной обработки без большой площади ремонта. Более нагруженные зоны и критичные к сжатию ламинаты продвигаются к 40:1 и выше, где сертифицированные программы демонстрируют 95 процентов и больше восстановления в механических испытаниях.

Может ли ремонт скосом быть прочнее исходного ламината?

Содержательно — нет, и это не цель. Скос — клеевое соединение, его прочность ограничена прочностью сдвига интерфейса клей-субстрат; лучший исход — приближение к прочности исходного ламината, обычно восстановление 90-100 процентов при высоком соотношении и отличной подготовке поверхности. Критерии приемки ремонта записываются как процент от проектной прочности, и конструкция держит нагрузку зоны ремонта ниже этого восстановленного значения, а не стремится превысить исходный материал, что просто перенесло бы место разрушения.

Что вызывает отказ ремонта скосом при правильном соотношении и материалах?

Классические корни — загрязнение, влага и нестабильность отверждения, а не соотношение. Протертая растворителем поверхность, снова загрязненная прикосновением или пылью, плохо сцепляется на интерфейсе. Влага, впитанная субстратом, испаряется при отверждении и оставляет пористость вдоль шва. Неравномерное отверждение — холодные зоны, перегрев или подтравливающий вакуумный мешок — дает частично отвержденный или пористый клей. Каждый из этих факторов невидим глазу и обнаруживается только дисциплинированной подготовкой поверхности, проверкой вакуума, отверждением под контролем термопар и финальным ультразвуковым контролем.

Заключение

Ремонт клеевым скосом восстанавливает поврежденные конструкции из углеродного волокна почти до исходной прочности, когда соблюдаются три дисциплины: соотношение скоса, выбранное из случая нагружения и толщины ламината — 30:1 для общего ремонта конструкций, глубже к 50-60:1 для критичных к сжатию и толстых сечений; ступенчатый скос, обработанный так, чтобы каждая ступень ложилась на реальную границу слоев; и пакет контроля шва из подготовки поверхности, вакуума, отверждения под приборами и ультразвукового контроля, доказывающий шов до возвращения детали в эксплуатацию. Соотношение — это проект, ступени — исполнение, контроль — доказательство. Ремонты, которые держатся, держатся потому, что все три проектировались как одна система.
