Пудированные углеродные лонжеронные пояса: контроль качества серийного производства для лопастей ветрогенераторов

Введение

Лопасти ветрогенераторов выросли до размеров, о которых два десятилетия назад нельзя было и подумать, и этот рост заставил конструкторов искать более жесткие и легкие несущие элементы. Лонжеронный пояс — длинная балка, идущая от корня к кончику вдоль каждой стороны лопасти и воспринимающая основную часть изгибающей нагрузки, — является самым критичным с точки зрения механики элементом лопасти. Для лопастей длиннее примерно 70 метров пудтрузионные углеродные пояса вытеснили инфузионные стеклянные ламинаты в качестве предпочтительного решения, потому что углеродное волокно дает примерно в три раза больший модуль упругости при плотности менее половины от стеклянного, что позволяет делать более длинные и легкие лопасти без пропорционального роста гравитационных нагрузок. Эта статья написана для инженеров по закупкам, руководителей по качеству и производителей лопастей, которым необходимо специфицировать, проверять и принимать пудтрузионные углеродные пояса в серийном производстве.

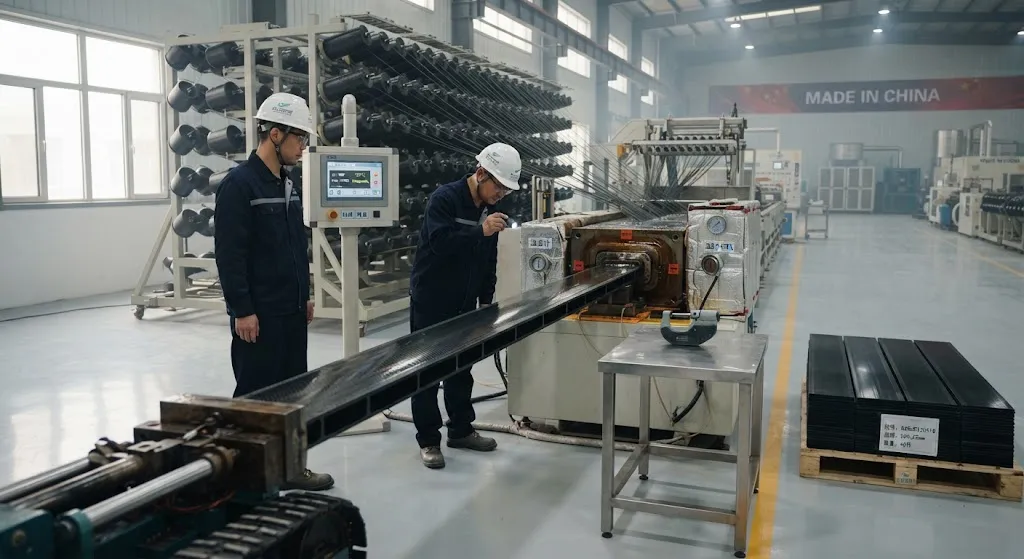

Сложность пудтрузии — в постоянстве. Пудтрузионная линия непрерывна: жгуты с бобин пропускаются через пропиточную ванну и протягиваются через нагретую фильеру со скоростью от 0,3 до 1,5 метра в минуту, а профиль выходит полностью отвержденным. Эта непрерывность дает отличную экономику, но означает и то, что одна смена нестабильных условий процесса может оставить в сотнях метров пояса обнаружимые, но пограничные дефекты качества. Поэтому система качества вокруг поставок пояса важна не меньше, чем само волокно. В этой статье рассматриваются параметры, определяющие хороший пояс, испытания, их проверяющие, и философия производственного контроля, отделяющая надежного поставщика от товарного.

Почему пудтрузионные углеродные пояса захватили проектирование лопастей

Есть два доминирующих маршрута производства лонжеронных поясов, и выбор имеет реальные конструктивные последствия:

Свойство	Пудтрузионный углеродный пояс	Инфузионный углеродный/стеклянный пояс
Объемная доля волокна	60-68% (контроль фильерой)	52-58% (изменчивость инфузии)
Типичный модуль ламината (GPa)	150-170 (углеродный UD)	100-140 (зависит от содержания углерода)
Пористость	Ниже 1% при стабильном процессе	1-3%, сильно зависит от оператора
Допуск толщины	±0,1-0,2 мм на профиль	±0,5-1 мм, зависит от навыков
Производительность	Непрерывно, 0,3-1,5 м/мин	Партиями, ограничено циклом формы
Интеграция в лопасть	Склейка или болтовое соединение плит	Совместное отверждение или инфузия на месте

Колонка объемной доли волокна объясняет большую часть структурных различий. Поскольку фильера выдавливает избыточную смолу при фиксированном поперечном сечении, содержание волокна задается количеством жгутов, подаваемых в фильеру, а не техникой заливки оператора. В результате получается ламинат с высоким повторяемым содержанием волокна и очень низкой пористостью — именно те два свойства, которые определяют прочность при сжатии и усталостную долговечность сжатого несущего элемента. Лопасти длиннее примерно 80 метров теперь обычно сочетают пудтрузионный углеродный пояс со стеклянными сдвиговыми стенками и обшивкой, используя углеродный пояс там, где изгибная жесткость важнее всего.

Критические параметры качества

Пять параметров доминируют в разговоре о качестве пудтрузионных углеродных поясов. У каждого есть прямое структурное следствие:

• Объемная доля волокна: измеряется выжиганием смолы или кислотным растворением по ASTM D3171. Доля ниже спецификации снижает модуль и прочность при сжатии; слишком высокая доля лишает волокно смолы и создает сухие участки, которые рано разрушаются при сжатии.
• Пористость: определяется сравнением плотности смолы по ASTM D2734 или микроскопическим анализом. Поры зарождают микротрещины при усталостном нагружении, и пористость выше 1-2% заметно снижает межслойную прочность на сдвиг и усталостную долговечность.
• Прямолинейность и скручивание: плита, выходящая из фильеры с изгибом или скручиванием, не ляжет ровно при склейке в форму лопасти, создавая концентрацию напряжений на линии клея. Поставщики проверяют это линейками и плоскостными щупами в каждой партии.
• Геометрия сечения: отклонения ширины и толщины смещают нейтральную ось пояса и усложняют стыковку соседних плит. Современные лопасти используют десятки плит на пояс, поэтому стабильность размеров — это производственная проблема, а не только проблема допусков.
• Межслойная прочность на сдвиг: измеряется короткобалочным сдвигом по ASTM D2344. Этот показатель наиболее чувствителен к плохой адгезии волокно-матрица и порам, и это лучший ранний сигнал дрейфа процесса.

Опытные группы качества рассматривают эти пять параметров как взаимосвязанный пакет, а не как независимые проверки. Внезапное изменение межслойной прочности в партии почти всегда прослеживается до дрейфа температуры в пропиточной ванне или изменения натяжения жгутов, которые также слегка сдвигают объемную долю волокна — именно поэтому мониторинг трендов эффективнее решений по одной партии.

Контроль партий и прослеживаемость

Лонжеронный пояс лопасти собирается из множества отдельных пудтрузионных плит, обычно от 30 до 80 плит на пояс в зависимости от размера лопасти и габаритов плит. Плиты поступают производственными партиями, определяемыми партией смолы, комплектом жгутов и прогоном фильеры. Поэтому требования прослеживаемости конкретны: каждая плита должна нести идентификатор партии, связывающий ее с сертификатами сырья, линией пудтрузии, временным окном производства и полным набором испытаний при выпуске. Ведущие поставщики сохраняют образец каждой партии в архиве, чтобы отказ на уровне лопасти, обнаруженный через три года, можно было проследить до точного окна производства и переиспытать. Эта дисциплина отделяет аэрокосмические привычки поставок от товарного обращения с материалами, и крупные OEM-производители турбин теперь ожидают ее при своих аудитах поставщиков.

Испытания и приемочные критерии

Приемочные испытания партии пояса следуют стандартному пакету, который напрямую соответствует свойствам, необходимым для анализа лопасти:

Испытание	Стандарт	Типичный приемочный критерий
Объемная доля волокна	ASTM D3171	60-68% в целевом окне
Пористость	ASTM D2734	Ниже 1,5%
Межслойная прочность на сдвиг	ASTM D2344	≥ 0,9 от квалифицированной базы
Модуль и прочность при растяжении	ASTM D3039	≥ 95% сертифицированного значения
Прочность при сжатии	ASTM D6641	≥ 95% сертифицированного значения
Температура стеклования	ASTM D7028 (DMA)	≥ 10 °C выше температуры отверждения
Ультразвуковое C-сканирование или контроль пористости	Внутренний или ASTM E317	Нет скоплений пор выше порога брака

Два практических замечания об приемочных испытаниях. Первое: базовые значения в таблице должны браться из квалифицированной системы материалов, использованной в расчетных допусках лопасти — значение из общего паспорта не заменяет квалифицированную базу, потому что химия смолы меняет приемлемые окна. Второе: разрушающие механические испытания выборочно охватывают лишь часть партии, поэтому система качества должна дополнять их неразрушающим контролем каждого метра: ультразвуковое сканирование пористости, лазерная профилометрия геометрии и визуальный осмотр на дефекты поверхности, такие как нехватка смолы или следы волочения по фильере.

Статистическое управление процессом в серийном производстве

Поскольку пудтрузия непрерывна, самым мощным инструментом качества являются данные трендов, а не испытания на конце линии. Поставщики, эффективно ведущие серийное производство, поддерживают контрольные карты по параметрам, определяющим структурные характеристики:

• Объемная доля волокна и плотность каждой смены: дрейф среднего ловится в течение часов, а не в конце партии.
• Непрерывная запись температуры фильеры и скорости линии: эти два входа управляют состоянием отверждения, и выход любого из них из окна сначала проявляется в данных процесса, а затем в деталях.
• Индексы возможностей процесса (Cp и Cpk): рассчитываются по толщине, ширине и прямолинейности. Cpk ниже 1,33 означает, что процесс не может надежно держать допуск, даже если текущая партия проходит.
• Трендовые карты межслойной прочности по партиям: медленный нисходящий дрейф — ранний признак дрейфа партии смолы или несовместимости шлихты волокна задолго до несоответствия деталей.

Для покупателя практический вопрос не в том, ведет ли поставщик SPC, а в том, связаны ли данные SPC с решениями о выпуске. Поставщик, который может показать контрольные карты вместе с приемочными испытаниями и задерживает или карантинирует партии при дрейфе карт, управляет риском; поставщик, предоставляющий только сертификаты соответствия, передает этот риск производителю лопастей.

Типичные дефекты и первопричины

Знание того, что может пойти не так, помогает обеим сторонам контракта говорить на одном языке во время аудитов и обсуждений несоответствий:

• Сухие скопления волокна: вызваны дисбалансом натяжения жгутов или засорением пропиточной ванны; видны как блестящие сухие участки на поверхности профиля и определяются как низкая объемная доля волокна.
• Поверхностные трещины или сетка трещин: обычно от чрезмерного сопротивления протяжке или преждевременного отверждения в фильере, что указывает на рассогласование температуры или скорости.
• Скручивание и изгиб: обычно от асимметричного распределения волокна или неравномерного нагрева фильеры, часто ловится щупом прямолинейности у протяжного устройства.
• Скачки пористости: прослеживаются до изменения вязкости смолы, влагопоглощения смолы или изношенной формующей зоны фильеры, создающей падение давления.
• Неполное отверждение: проявляется пониженной температурой стеклования в ядре толстых профилей; проверяется DMA на образцах сечения.

Часто задаваемые вопросы

Какую объемную долю волокна указывать для пудтрузионного углеродного пояса?

Для лонжеронного пояса лопасти указывайте 60-68% по ASTM D3171 выжиганием смолы или кислотным растворением. Этот диапазон достижим в хорошо управляемой пудтрузии, дает повторяемый осевой модуль примерно 150-170 GPa на стандартном углеродном волокне и оставляет достаточно смолы для полной пропитки волокна и пористости ниже примерно 1%. Точная цель должна исходить из квалифицированной системы материалов, использованной в допусках лопасти, потому что химия смолы влияет на оптимальную долю.

Почему пористость так важна для усталостной долговечности пояса?

Поры действуют как места зарождения трещин при циклическом сжатии и сдвиге. Пора зарождает микротрещину, микротрещина растет при повторных нагрузках, и в толстом сжатом элементе это может привести к преждевременному расслоению и снижению усталостной долговечности, непропорциональному малому объему поры. Практика отрасли держит пористость ниже примерно 1% для критичных материалов пояса, поскольку усталостная цена перехода от значений ниже 1% к значениям выше 2% намного больше, чем подсказывает цена плотности.

Как проверять поставщика пудтрузионных поясов?

Просите три вещи при аудите. Первое — документацию по окнам процесса: температуру фильеры, скорость линии и условия пропиточной ванны с доказательством непрерывного мониторинга. Второе — связь данных SPC с решениями о выпуске: запросите контрольные карты объемной доли, пористости и межслойной прочности за последний год рядом с сертификатами соответствия. Третье — прослеживаемость: проследите одну конкретную плиту до партии смолы, комплекта жгутов и временного окна производства, подтвердите хранение архивных образцов. Если любого из трех нет, поставщик управляет сертификатами, а не риском.

Заключение

Пудтрузионные углеродные лонжеронные пояса заслуживают свое место в современном проектировании лопастей благодаря сочетанию высокой объемной доли волокна, низкой пористости и экономике непрерывного производства. Но эти преимущества выживают при контакте с производственным цехом только если система качества построена вокруг них: строгий контроль пяти критических параметров, прослеживаемость партий до сырья, пакет приемочных испытаний, соответствующий допускам лопасти, и статистическое управление процессом, ловящее дрейф до того, как он станет несоответствием. Для покупателя разница между надежным и рискованным источником поясов видна в контрольных картах и записях прослеживаемости, а не в сертификате соответствия.
