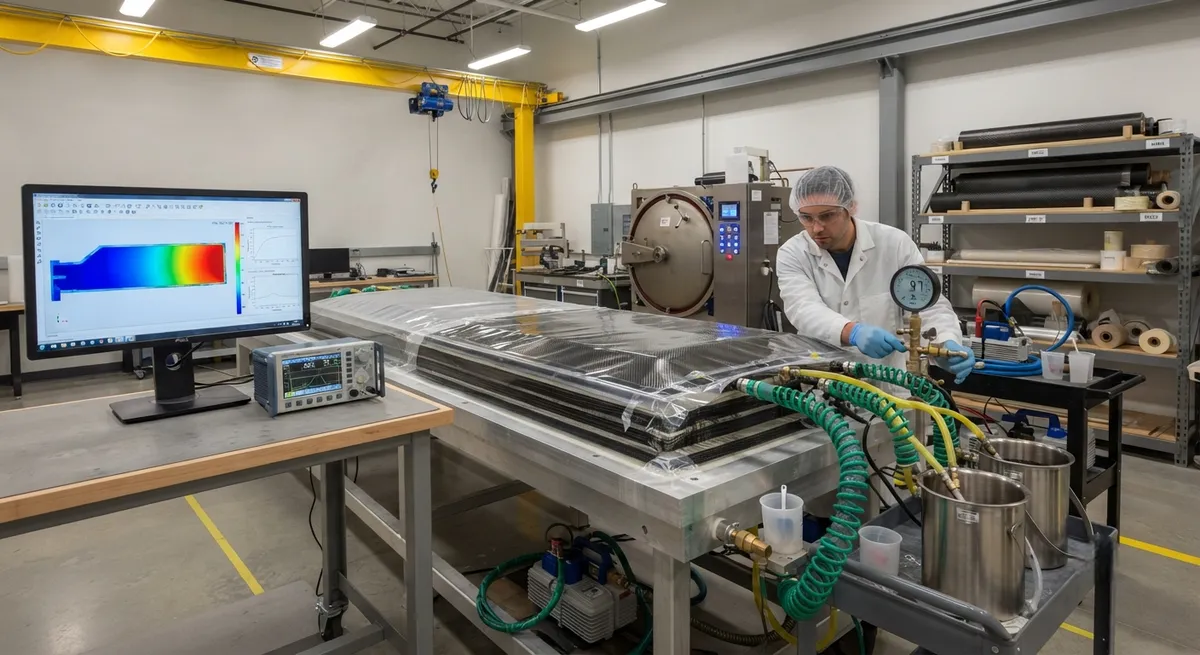

Вычислительное моделирование вакуум-инжекционного формования крупных CFRP-компонентов. Моделирование фронта течения с PAM-RTM и RTM-Worx, характеристика проницаемости, моделирование выкладки и стратегии предотвращения канального течения для лопастей ветрогенераторов и морских конструкций.
Проблема крупномасштабного производства VARTM
Вакуум-инжекционное формование (VARTM) является доминирующим производственным процессом для крупных деталей из углепластика — лопастей ветрогенераторов длиной более 80 метров, секций корпусов судов и оснастки для аэрокосмической промышленности. В отличие от автоклавной обработки, VARTM использует вакуумный перепад давления (обычно 95-98 кПа) для пропитки смолой сухих волокнистых преформ. В таких масштабах даже незначительные изменения проницаемости волокна, уплотнения преформы или вязкости смолы могут привести к дорогостоящим дефектам: сухим пятнам, пористости и зонам, обогащённым смолой, которые снижают механические характеристики.
Задача усугубляется геометрией деталей, включающей сложные кривизны, переходы толщины и сэндвич-вставки. Типичная 60-метровая лопасть ветрогенератора требует около 2,5-3,5 тонн сухой углеродной ткани, уложенной в 40-60 дискретных слоёв с различной ориентацией волокон. Без точного моделирования процесса производители сталкиваются с циклами проб и ошибок, каждый из которых стоит $50 000-150 000 только за счёт отходов материалов.
Физика течения смолы в VARTM
Течение смолы через волокнистую пористую среду подчиняется закону Дарси, который в анизотропном случае описывается тензором проницаемости K:
Скорость Дарси: u = —(K/μ) · ∇P
где μ — вязкость смолы (обычно 100-800 мПа·с для эпоксидных систем при температуре впрыска), ∇P — градиент давления. Плоскостная проницаемость типичных двухосных и трёхосных нетканых углеродных тканей составляет от 1×10⁻¹⁰ до 8×10⁻¹⁰ м² в направлении главного волокна (0°) и от 0,3×10⁻¹⁰ до 2×10⁻¹⁰ м² в поперечном направлении (90°). Проницаемость по толщине значительно ниже — от 0,05×10⁻¹⁰ до 0,3×10⁻¹⁰ м², что позволяет использовать двумерное приближение фронта течения для тонкостенных оболочек с соотношением сторон более 100:1.
Сравнение программного обеспечения для моделирования
| ПО | Решатель течения | Ввод проницаемости | Выкладка | Термосопряжение | Годовая лицензия |
|---|---|---|---|---|---|
| PAM-RTM (ESI) | МКЭ + контрольный объём | 3D тензор K | Встроенный | Да (экзотермия) | $35 000-55 000 |
| RTM-Worx (Polyworx) | Конечно-разностный + VOF | 2D/3D K-поле | Внешний (CATIA) | Да | $25 000-40 000 |
| ANSYS Fluent + пористая среда | Конечно-объёмный | Пользовательская UDF | Не встроен | Да (полный CFD) | $40 000-70 000 |
| OpenFOAM (открытый) | Конечно-объёмный + VOF | Пользовательская UDF | Не встроен | Пользовательский | $0 |
| LIMS (UC Davis) | МКЭ + контрольный объём | 2D/3D K | Не встроен | Ограничено | $2 500 (академическая) |
Для крупномасштабного промышленного VARTM-моделирования доминируют PAM-RTM и RTM-Worx благодаря специализированным библиотекам проницаемости преформ, модулям выкладки и проверенным моделям канального течения. Выбор между ними часто зависит от существующей интеграции CAD/CAM и необходимости сопряжения кинетики отверждения для конкретной смолы.
Характеристика проницаемости и уплотнение преформы
Точные входные данные проницаемости являются крупнейшим источником погрешности в VARTM-моделировании. Производители обычно определяют тензор проницаемости одним из трёх методов:
- Лабораторные инжекционные тесты (100×100 мм до 300×300 мм): Однонаправленные или радиальные эксперименты с тестовой жидкостью, соответствующей вязкости производственной смолы. Стоимость: $3 000-8 000 на тип ткани, включая изготовление тестовой панели и обработку данных.
- Измерение проницаемости с учётом уплотнения: Датчики силы измеряют толщину преформы под вакуумным давлением (95-100 кПа) одновременно с измерением проницаемости. Это учитывает уменьшение толщины на 15-30% при вакуумировании, которое увеличивает объёмную долю волокна с 45% до 55-58% в типичных NCF-укладках.
- Обратная оценка параметров: Положения фронта течения из простого инжекционного теста сопоставляются в моделировании путём итеративной корректировки проницаемости до сходимости модельного и экспериментального фронтов в пределах 5% среднеквадратичной погрешности.
Объёмная доля волокна (Vf) является доминирующей переменной: изменение Vf с 50% до 58% снижает плоскостную проницаемость примерно на 40-60% в соответствии с соотношением Кармана-Козени. В таблице ниже приведены типичные значения проницаемости для распространённых углеродных архитектур при Vf 55%:
| Архитектура ткани | K11 (0°) ×10⁻¹⁰ м² | K22 (90°) ×10⁻¹⁰ м² | K33 (по толщине) ×10⁻¹⁰ м² |
|---|---|---|---|
| Двухосная NCF (±45°) | 2,8-4,2 | 1,8-2,9 | 0,08-0,15 |
| Трёхосная NCF (0°/+45°/-45°) | 3,5-5,5 | 0,8-1,6 | 0,06-0,12 |
| Однонаправленная (0°) | 6,0-8,0 | 0,3-0,6 | 0,05-0,10 |
| Полотняного переплетения (3K, 200 г/м²) | 1,5-2,5 | 1,5-2,5 | 0,10-0,20 |
| Рубленый мат (450 г/м²) | 4,5-7,0 | 4,0-6,5 | 0,50-1,00 |
Моделирование выкладки и ориентация волокон
Моделирование выкладки прогнозирует деформацию плоской ткани на двоякоизогнутой поверхности формы. Для крупных VARTM-деталей точная выкладка критична, поскольку переориентация волокон изменяет локальный тензор проницаемости, что, в свою очередь, меняет путь течения смолы. Ключевые результаты моделирования выкладки:
- Отклонение локального угла волокна от заданной ориентации (угол сдвига, обычно 0-30° для NCF до начала складкообразования)
- Изменение толщины из-за уплотнения ткани в зонах кривизны (уменьшение на 5-15% в зонах внутреннего радиуса)
- Образование зазоров между соседними слоями ткани в зонах двойной кривизны, создающих каналы для опережающего течения
- Плоскостная жёсткость на сдвиг и угол блокировки (угол сдвига, при котором начинается складкообразование, обычно 25-45° для углеродных NCF)
Встроенный модуль выкладки PAM-RTM использует кинематический алгоритм с экспоненциальной релаксационной моделью, достигая точности прогноза угла волокна в пределах ±3° по сравнению с экспериментальной фотограмметрией на демонстрационных деталях масштаба 2 м. RTM-Worx использует внешнюю выкладку из модуля композитного проектирования CATIA, основанную на МКЭ с несколько более высокой точностью (±1,5°), но требует отдельной лицензии CATIA.
Стратегии предотвращения канального течения
Канальное течения (race-tracking) — преимущественное течение смолы вдоль зазоров между краем преформы и стенкой формы, вокруг вставок или в зонах обрыва слоёв — является наиболее частой причиной дефектов сухих пятен в крупных VARTM-деталях. Каналы могут иметь ширину 0,5-3,0 мм, создавая проницаемость в 100-1 000 раз выше объёмной проницаемости ткани.
Стратегии предотвращения на основе моделирования включают:
- Оптимизация краевого уплотнения: Моделирование размещения герметизирующей ленты (обычно шириной 3-6 мм) для блокировки периферийного канального течения. Моделирование прогнозирует оптимальное расстояние ленты (30-80 мм от линии чистовой обрезки) на основе толщины преформы и времени гелеобразования смолы.
- Каналы распределительной среды и разводка: Распределительная среда (высокопроницаемая полимерная сетка с K ≈ 1×10⁻⁸ м²) моделируется как дискретный проницаемый слой на входной поверхности. Оптимальное расстояние между входными каналами (обычно 100-400 мм) определяется балансом времени заполнения и потерь смолы в распределительном слое.
- Периферийные вакуумные вентиляционные линии: Размещение вакуумных отверстий моделируется для предотвращения захвата воздуха в зонах последнего заполнения. Расширенные модели симулируют последовательное закрытие вентиляционных клапанов по мере прохождения фронта течения для минимизации объёма сбрасываемой смолы до 5-10% веса детали.
- Канальное течение у вставок и сердечников: Пенные и бальзовые вставки в сэндвич-конструкциях создают предпочтительные пути течения вдоль границы сердечник/преформа. Моделирование зазора 0,2-0,5 мм на этом интерфейсе прогнозирует локальное сокращение времени заполнения на 40-60%, требуя локальной таблетизации или барьерных плёночных клеёв.
Практический пример: корень 60-метровой лопасти ветрогенератора
Крупный европейский производитель лопастей провёл валидацию VARTM-моделирования по производственным данным для корневой секции 60-метровой лопасти (хорда 3,2 м, ширина 2,8 м, однонаправленные и трёхосные углеродные ткани общим весом 1 200 кг). Моделирование PAM-RTM предсказало общее время заполнения 38 минут, что совпало с производственным временем 41 минута (погрешность 8%). Моделирование корректно выявило зону риска сухого пятна на пенном сердечнике задней кромки, что было подтверждено ультразвуковым C-сканированием первой произведённой детали. Добавление спирального вакуумного вентиляционного отверстия в этом месте устранило дефект в последующих деталях, снизив процент брака с 12% до 1,5%.
Часто задаваемые вопросы
Какова минимально приемлемая точность моделирования для проектирования процесса VARTM?
Для квалификации производственной оснастки прогноз времени заполнения в пределах ±15% от экспериментального значения считается приемлемым для начального проектирования процесса. Для прогнозирования дефектов (сухих пятен, пористости) требуется корреляция формы фронта течения со среднеквадратичной погрешностью ниже 10%. Эти цели достижимы при хорошо охарактеризованных данных проницаемости и правильном моделировании граничных условий.
Как моделировать канальное течение, не зная точных размеров зазоров?
Стандартный подход — анализ чувствительности: моделирование трёх сценариев размера зазора (0,2 мм, 0,5 мм, 1,0 мм), охватывающих производственный допуск. Если характер течения нечувствителен к изменению зазора (изменение времени заполнения <10%), канальное течение не является риском. Если время течения варьируется более чем на 30% между сценариями, зазор необходимо контролировать герметизирующей лентой или таблетизатором. Моделирование зазора 0,5 мм обычно даёт наилучшее совпадение с производственными данными.
Может ли VARTM-моделирование обрабатывать неизотермическую инжекцию смолы с отверждением?
Да — и PAM-RTM, и RTM-Worx поддерживают связанный термо-отверждение анализ. Вязкость смолы моделируется как функция температуры и степени отверждения с использованием кинетической модели Камала-Сурура. Для крупных деталей с длительным временем инжекции (>30 минут) это сопряжение необходимо, поскольку экзотермическая реакция может повысить температуру смолы на 15-40°C, снижая вязкость в 2-5 раз и потенциально вызывая преждевременное гелеобразование в тонких сечениях.
