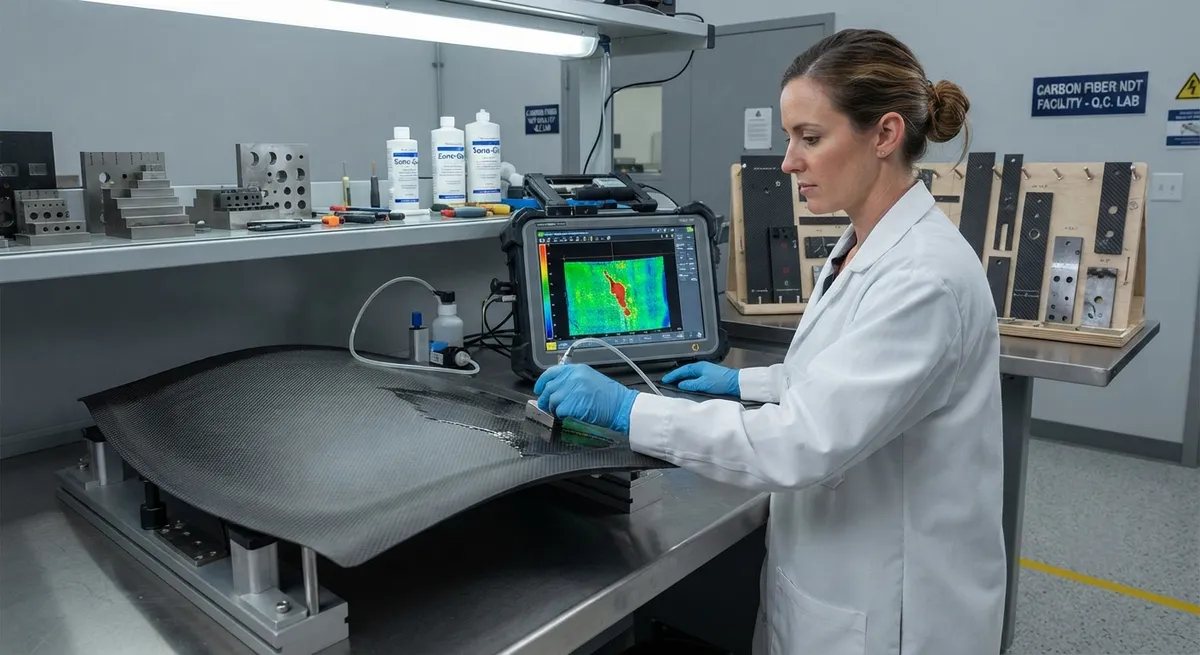

Фазированный ультразвуковой контроль (PAUT) углеродного волокна: стандарты толщины и расслоений

Комплексное руководство по фазированному ультразвуковому контролю (PAUT) для инспекции композитов из углеродного волокна. Охватывает методы измерения толщины, стандарты обнаружения расслоений по ASTM E2700 и EN 12680-3, критерии выбора датчиков, процедуры калибровки и пороговые значения приемки дефектов для аэрокосмических и автомобильных применений.

Введение

Фазированный ультразвуковой контроль (PAUT) стал золотым стандартом неразрушающего контроля компонентов из полимеров, армированных углеродным волокном (CFRP), в аэрокосмической, автомобильной, ветроэнергетической отраслях и производстве высокопрочных спортивных товаров. В отличие от обычного однозлементного ультразвукового контроля, PAUT использует массив пьезоэлектрических элементов, которые могут быть электронно сфазированы для управления, фокусировки и сканирования ультразвукового луча без механического перемещения. Это обеспечивает более высокую скорость контроля, лучшее разрешение и возможность контроля сложных геометрий, характерных для композитных структур.

В этой статье представлен технический обзор принципов PAUT, применяемых к композитам из углеродного волокна, с акцентом на точность измерения толщины, протоколы обнаружения расслоений и соответствующие международные стандарты, регулирующие критерии приемки.

Основы фазированного контроля композитов

Датчики PAUT для контроля CFRP обычно используют линейные решетки с 32-128 элементами, работающими на частотах от 2,25 МГц до 15 МГц. Выбор частоты представляет собой компромисс между глубиной проникновения и разрешением:

Частота (МГц)	Типичный диапазон толщины CFRP (мм)	Разрешение (мм)	Применение
2,25	25-100	1,5-3,0	Толстые ламинаты, лопасти ветрогенераторов
5,0	10-50	0,8-1,5	Аэрокосмические первичные структуры, автомобилестроение
7,5	5-25	0,5-0,8	Тонкие аэрокосмические панели, препреговые сборки
10,0	2-15	0,3-0,5	Тонкие обшивки, сотовые панели
15,0	1-8	0,2-0,4	Тонкие ламинаты, контроль высокого разрешения

Для большинства аэрокосмических CFRP компонентов толщиной 4-30 мм линейная решетка 5 МГц или 7,5 МГц с шагом элементов 0,5-1,0 мм обеспечивает оптимальный баланс проникновения и чувствительности к дефектам.

Измерение толщины: метод и точность

Измерение толщины в CFRP с помощью PAUT основано на измерении времени прохождения сигнала до донной стенки и обратно. Толщина t рассчитывается как: t = (v x dt) / 2, где v - скорость продольной волны в композите (обычно 2800-3100 м/с для CFRP, зависит от объемной доли волокна и схемы укладки), а dt - время двустороннего прохождения.

Ключевые факторы, влияющие на точность измерений:

Изменение скорости: Изменение объемной доли волокна на +/-3% может вызвать изменение скорости на +/-50 м/с, что приводит к ошибке измерения толщины +/-1,7% без коррекции
Температурные эффекты: Скорость уменьшается примерно на 0,5-1,0 м/с на каждый градус C при повышении температуры
Постоянство контактной жидкости: Толщина водного пути или гелевой контактной жидкости должна компенсироваться в расчете времени прохождения
Шероховатость поверхности: Отклонения профиля поверхности более 0,1 мм RMS вносят случайный разброс времени прохождения

При правильной калибровке по эталону известной толщины PAUT достигает точности измерения толщины +/-0,05 мм для ламинатов толщиной до 25 мм, соответствуя требованиям ASTM E2700 и EN 12680-3.

Стандарты обнаружения расслоений

Расслоение является наиболее критическим типом дефекта в CFRP компонентах, поскольку оно напрямую снижает межслойную прочность на сдвиг и может распространяться при циклическом нагружении. Обнаружение расслоений с помощью PAUT следует следующим стандартизированным критериям приемки:

Стандарт	Применение	Максимальный допустимый размер расслоения	Частота контроля
ASTM E2700	Общие композиты	6 мм (любое измерение)	мин. 5 МГц
EN 12680-3	Аэрокосмические композиты	3 мм для первичных структур	мин. 7,5 МГц
NAS 410	Сертификация NADCAP	3 мм для Класса A; 6 мм Класса B	По письменной процедуре
ISO 24078	Ветроэнергетические композиты	10 мм для оболочек лопастей	2,25-5 МГц

Расслоение идентифицируется на PAUT A-скане как промежуточный сигнал между сигналами от передней и задней стенок с амплитудой, превышающей заданный порог строба (обычно -6 дБ относительно амплитуды сигнала от задней стенки). На C-скане расслоения проявляются как области с уменьшенной амплитудой сигнала от задней стенки в сочетании с промежуточными отражениями.

Процедуры калибровки

Точный PAUT контроль CFRP требует строгой калибровки с использованием эталонных образцов, соответствующих акустическим свойствам контролируемого материала. Процесс калибровки включает:

Калибровку скорости: С использованием ступенчатого клина с известными приращениями толщины (обычно 5, 10, 15, 20 мм) из того же CFRP материала, что и контролируемое изделие
Калибровку чувствительности: С использованием эталонных отражателей - плоскодонных отверстий диаметром 1,5 мм, 3 мм и 6 мм на глубине 50% толщины в эталонном блоке
Коррекцию усиления по времени: Построение кривой TCG для компенсации потерь на затухание по толщине композита
Характеристику мертвой зоны: Определение приповерхностной мертвой зоны (обычно 1-3 мм для датчиков 5 МГц), где звон от передней стенки маскирует приповерхностные дефекты

Передовые методы: Полный матричный сбор и Total Focusing Method

Последние достижения в приборах PAUT представили полный матричный сбор с реконструкцией Total Focusing Method для контроля CFRP. Полный матричный сбор/TFM захватывает временные сигналы от каждой комбинации пар передатчик-приемник в решетке, затем использует программное формирование луча для создания изображения всего контролируемого объема с высоким разрешением. Этот метод предлагает несколько преимуществ для контроля композитов:

Повышенная чувствительность к малым расслоениям (диаметром до 1 мм)
Лучшее отношение сигнал/шум в материалах с высоким затуханием
Возможность визуализации сложных геометрий с компенсацией кривизны
Сокращение времени контроля за счет захвата полного объема за один проход

Полевые испытания на аэрокосмических CFRP панелях показали, что полный матричный сбор/TFM обнаруживает 95% имплантированных расслоений размером до 2 мм по сравнению с 82% для обычного PAUT с секторальным сканированием.

Распространенные артефакты и ловушки

Несколько факторов могут создавать ложные показания или маскировать реальные дефекты при PAUT контроле CFRP:

Скопления пористости: Высокая пористость (более 3%) вызывает широкополосное затухание, которое может маскировать глубокие расслоения
Признаки складок: Волнистость волокна создает угловые вариации сигнала, которые могут быть неверно интерпретированы как расслоения
Вариации контактной жидкости: Непостоянный поток воды или нанесение геля создают флуктуации амплитуды на C-сканах
Краевые эффекты: Геометрические сигналы от краев детали или отверстий могут вызывать ложные срабатывания строба

Операторы должны быть обучены дифференцировать эти артефакты с помощью распознавания образов и протоколов многоуглового опроса.

Заключение

Фазированный ультразвуковой контроль обеспечивает скорость, разрешение и надежность, необходимые для обеспечения качества компонентов из углеродного волокна в требовательных приложениях. При правильной калибровке по признанным стандартам (ASTM E2700, EN 12680-3, NAS 410) и эксплуатации сертифицированными специалистами PAUT достигает точности измерения толщины в пределах +/-0,05 мм и надежно обнаруживает расслоения размером менее 3 мм в критических аэрокосмических структурах. Растущее внедрение технологии полный матричный сбор/TFM обещает дальнейшее повышение чувствительности обнаружения и производительности контроля, делая PAUT все более незаменимым инструментом контроля качества производства CFRP.

Часто задаваемые вопросы

Каков минимальный размер расслоения, обнаруживаемый PAUT в CFRP?

В оптимальных условиях с использованием датчика 5-10 МГц PAUT может обнаруживать расслоения диаметром до 2-3 мм. Однако отраслевые стандарты обычно устанавливают критический порог отчетности на уровне 3 мм для первичных аэрокосмических структур (EN 12680-3) и 6 мм для общих применений (ASTM E2700).

Почему обычный однозлементный УЗК не может эффективно контролировать сложную геометрию CFRP?

Однозлементный УЗК требует механического сканирования и имеет ограниченные возможности управления лучом. Электронное управление лучом PAUT позволяет контролировать изогнутые поверхности, переменные сечения и сложные контуры без механического перемещения. PAUT также предлагает несколько законов фокусировки за один проход, сокращая время контроля на 60-80% по сравнению с обычным УЗК.

Как объемная доля волокна влияет на точность измерения толщины PAUT?

Объемная доля волокна напрямую влияет на скорость продольной волны в CFRP. Изменение объемной доли волокна на +/-3% вызывает изменение скорости примерно на +/-50 м/с, что приводит к ошибке измерения толщины +/-1,7%, если скорость не перекалибрована для конкретной партии материала.

Что такое приповерхностная мертвая зона в PAUT и как она уменьшается?

Приповерхностная мертвая зона - это область 1-3 мм под передней поверхностью, где начальный звон импульса маскирует сигналы от поверхностных дефектов. Она уменьшается с помощью задержек на проход в призме, двухэлементных датчиков или методов полный матричный сбор/TFM, разделяющих во времени события передачи и приема.

Подходит ли PAUT для толстых углеродных лопастей ветрогенераторов?

Да. Для секций лопастей ветрогенераторов толщиной до 100 мм низкочастотные (2,25 МГц) датчики PAUT обеспечивают достаточное проникновение. ISO 24078 описывает конкретные процедуры для контроля толстых композитов. Однако толстые ламинаты с высоким содержанием волокна могут требовать двустороннего доступа или датчиков более низкой частоты для достижения полного покрытия по толщине.
