Введение в термопластичные плёночные прослойки в CFRP-ламинатах

Межслойная трещиностойкость углепластиковых ламинатов (CFRP) долгое время была ограничивающим фактором внедрения композиционных материалов в первичные аэрокосмические конструкции. Хотя однонаправленные препреги на основе эпоксидных матриц обеспечивают отличные механические свойства в плоскости — прочность на растяжение более 2 500 МПа и прочность на сжатие более 1 400 МПа — их межслойная трещиностойкость, особенно modes I и II (G_IC и G_IIC), остаётся значительно ниже, чем у металлических сплавов. Термопластичные плёночные прослойки стали коммерчески жизнеспособным решением, обеспечивая улучшение межслойной вязкости на 200–600 % без ухудшения механических свойств в плоскости или увеличения веса ламината.

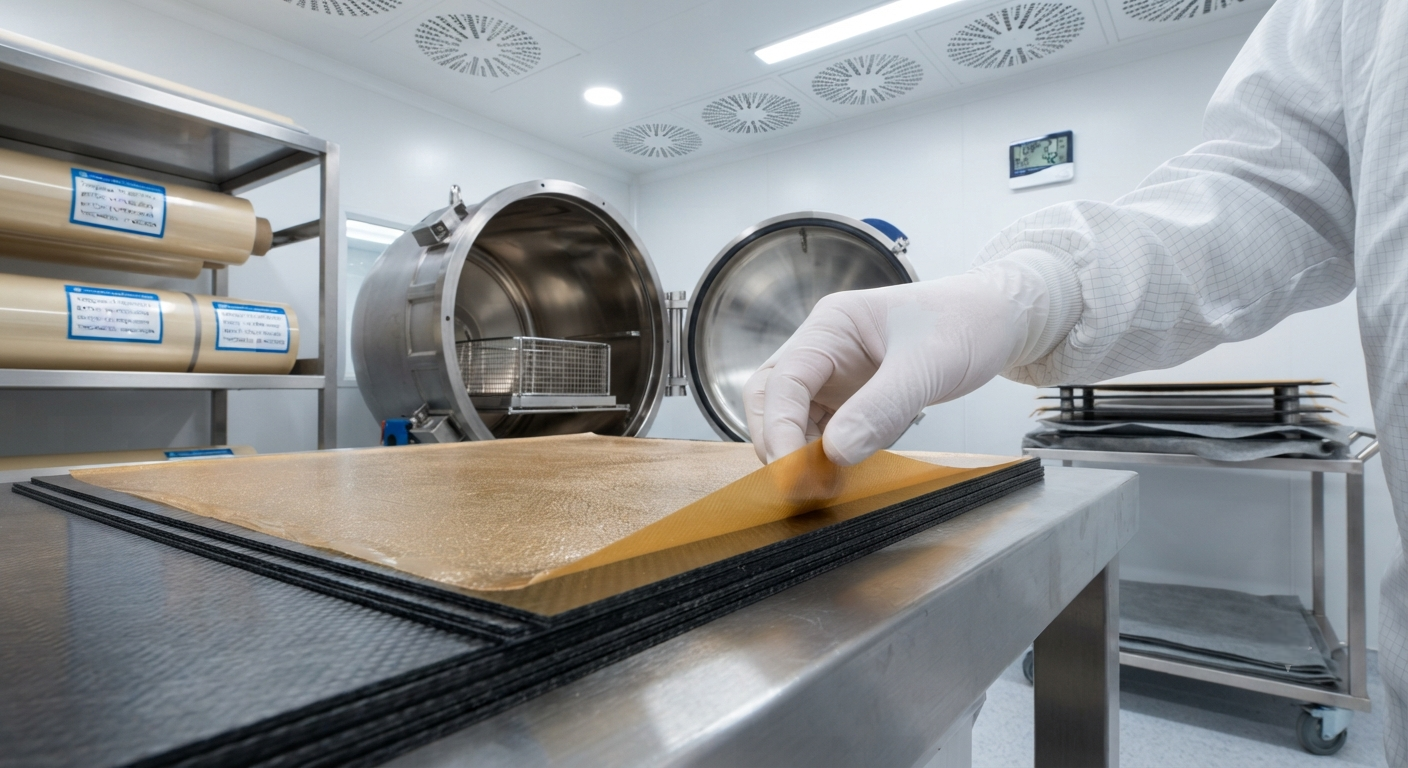

Плёнка термопластичной прослойки — это тонкий слой (обычно 10–50 мкм) высокоэффективного термопласта — полиэфиримида (PEI), полиэфирэфиркетона (PEEK) или полиарилэфиркетона (PAEK) — который совместно отверждается между слоями эпоксидного препрега. В процессе автоклавного отверждения термопластичная плёнка частично растворяется на границе раздела, создавая прочную вязкую межфазную область.

Механизмы повышения вязкости

Пластический рост пор и дилатация: Термопластичная область претерпевает кавитацию под гидростатическим растягивающим напряжением перед растущим кончиком трещины.
Полосы сдвига в термопластичной фазе: При нагрузке mode II термопластичная прослойка развивает интенсивные полосы сдвиговой деформации под углом 45° к интерфейсу слоя.
Перемычки и образование связок: Вязкие термопластичные связки растягиваются и перемыкают поверхности трещины, передавая нагрузку через плоскость трещины.
Отслоение на границе раздела и вытягивание волокон: IFSS в PEI-модифицированных системах обычно снижается на 10–20 %, что парадоксально увеличивает общую энергию разрушения.

Сравнительные характеристики: PEI vs. PEEK vs. PAEK

Свойство	Немодиф. эпоксид	PEI (30 мкм)	PEEK (25 мкм)	PAEK (20 мкм)
G_IC Mode I инициация (Дж/м²)	180 – 220	620 – 780	750 – 920	580 – 700
G_IC Mode I распространение (Дж/м²)	250 – 350	850 – 1 100	950 – 1 250	720 – 900
G_IIC Mode II инициация (Дж/м²)	600 – 800	1 800 – 2 200	2 100 – 2 600	1 500 – 1 900
Прочность на изгиб 0° (МПа)	1 820	1 740	1 690	1 760
Модуль изгиба 0° (ГПа)	145	138	134	140
CAI (МПа, удар 6.7 Дж/мм)	220	295	310	280
T_g (°C)	195	192	198	196
Толщина прослойки (мкм)	—	30 ± 3	25 ± 2	20 ± 2
Поверхностная плотность (г/м²)	—	32	28	22
Температура обработки (°C)	177	177 – 190	177 – 200	177 – 195
Относительная стоимость	1.0	1.8	3.2	2.5

Технологические соображения

Успешная интеграция термопластичных плёночных прослоек требует тщательного контроля нескольких параметров:

Температура отверждения и скорость нагрева: Для PEI-плёнок рекомендуется 180 ± 5 °C со скоростью 1–3 °C/мин. Быстрый нагрев (>5 °C/мин) снижает улучшение вязкости на 40–60 %.
Давление выдержки: 0.6–0.7 МПа (85–100 psi). Давление ниже 0.4 МПа приводит к плохому соединению и расслоению.
Стратегия размещения: Для максимального улучшения с минимальными весовыми потерями прослойки размещаются на каждом интерфейсе в 0°-слоях, но только на каждом втором или третьем в ±45°-слоях.
Оптимизация толщины плёнки: 25–35 мкм для PEI; ниже 15 мкм прослойка слишком тонка, выше 50 мкм снижает объёмную долю волокна на 2–4 %.

Часто задаваемые вопросы

Чем отличается термопластичная плёночная прослойка от препрега с термопластичными частицами?

В препрегах с частицами термопласт распределён по всей эпоксидной матрице, создавая распределённую морфологию. Частичные системы дают улучшение G_IC на 100–200 % против 200–600 % у плёночных прослоек, но имеют меньший рост стоимости (20–40 % против 80–220 %).

Можно ли использовать термопластичные прослойки с безавтоклавными препрегами?

Да, но с ограничениями. YongXian предлагает低温 variant TFI-200 (PES-основа, 20 мкм), специально разработанную для безавтоклавных систем.

Каковы проблемы сертификации термопластичных прослоек в аэрокосмической отрасли?

Требуется соответствие программам NIAR NCAMP или Airbus AIMS 03-02-000. Ключевые проблемы: доказательство стабильности толщины плёнки (±2 мкм), создание статистической базы допусков и доказательство восстановления не менее 80 % исходной вязкости после ремонта.

Практические примеры применения

Термопластичные плёночные прослойки наиболее эффективны в трёх категориях: панели крыльев и фюзеляжа коммерческих самолётов, лопасти несущих винтов вертолётов и криогенные топливные баки. YongXian поставляет плёнку TFI-400 PEEK двум азиатским производителям криогенных баков, проходящим квалификацию для морской транспортировки СПГ.
