Переработка углеродного волокна пиролизом: Технология псевдоожиженного слоя для извлечения высокоценных волокон

Введение

Мировой рынок полимеров, армированных углеродным волокном (CFRP), в 2025 году произвел приблизительно 62 000 тонн производственных отходов, а выведенные из эксплуатации лопасти ветряных турбин добавляют еще 14 000 тонн ежегодно. При цене первичного ПАН-углеродного волокна 35–55 долларов США за килограмм экономический стимул для извлечения волокон из производственных отходов и компонентов, выработавших свой срок, является существенным. Пиролиз в реакторе с псевдоожиженным слоем стал наиболее промышленно зрелой технологией переработки, способной перерабатывать загрязненные смешанные отходы CFRP со скоростью более 2 000 кг в час на одну реакторную линию.

В отличие от обычного пиролиза с фиксированным слоем, который страдает от неравномерного распределения тепла и длительных циклов, пиролиз в псевдоожиженном слое суспендирует измельченные частицы CFRP в нагретом песчаном слое с помощью восходящего потока газа. Это обеспечивает быструю равномерную теплопередачу — скорость нагрева частиц 10⁴–10⁵ °C/с — и полное разложение эпоксидной матрицы за время пребывания 2–5 секунд. Извлеченные волокна сохраняют 90–98% исходного модуля и 75–90% прочности на растяжение, что делает их пригодными для вторичных структурных и полуструктурных применений.

Параметр	Пиролиз с фикс. слоем	Вращающаяся печь	Пиролиз в псевдоожиженном слое
Температура процесса (°C)	400–600	450–700	450–600
Время пребывания (мин)	30–120	15–60	0,03–0,10 (2–6 с)
Скорость теплопередачи	Низкая (провод.)	Средняя	Высокая (конвект.)
Сохранение модуля волокна	80–90%	85–92%	90–98%
Сохранение прочности на растяжение	60–75%	65–80%	75–90%
Производительность (кг/ч на реактор)	50–200	100–500	500–2 000+
Чистота поверхности (остаточный углерод)	2–5 wt%	1–3 wt%	<0,5 wt%
Энергопотребление (кВт·ч/кг)	3,5–5,0	2,5–4,0	1,5–2,5

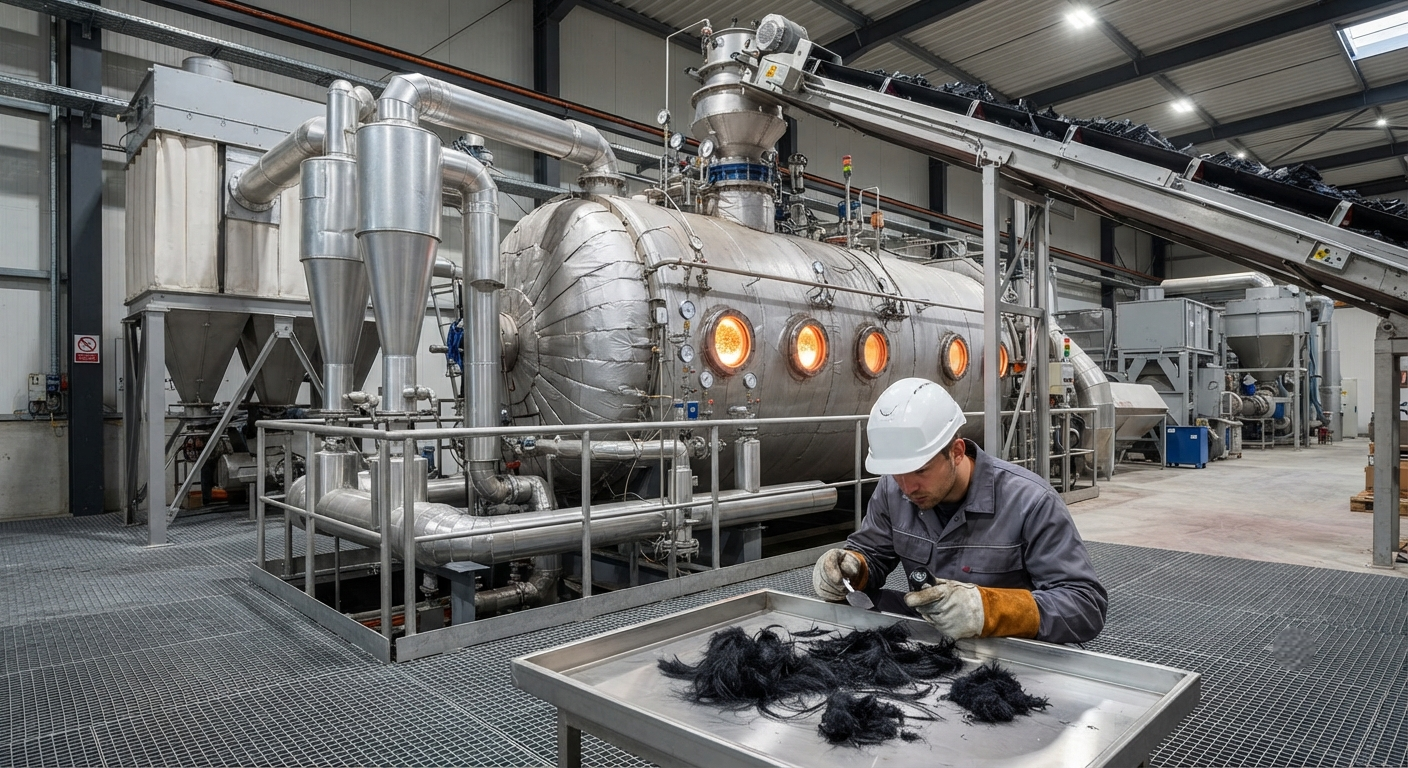

Как работает пиролиз в псевдоожиженном слое

Процесс состоит из четырех стадий: подготовка сырья, пиролиз, отделение углерода и постобработка.

• Подготовка сырья: Отходы CFRP измельчаются до размера частиц 10–50 мм. Металлы (вставки, крепеж) удаляются с помощью магнитного сепаратора и вихретокового сепаратора. Измельченный материал подается через роторный шлюз в реактор с псевдоожиженным слоем.
• Пиролиз: Реактор содержит слой кварцевого песка (размер частиц 0,3–0,6 мм), псевдоожиженный предварительно нагретым азотом или рециркулируемым дымовым газом при 450–600°C. Скорость газа 0,5–1,5 м/с создает режим барботирующего псевдоожиженного слоя. Частицы CFRP, поступающие в слой, быстро нагреваются; эпоксидная матрица разлагается на углеводородные газы и тонкий слой углерода на поверхности волокна.
• Отделение углерода: Газовый поток, несущий частицы углерода и волокна, выходит из реактора через циклонный сепаратор (удаляет >95% углерода >10 мкм), затем через рукавный фильтр (удаляет мелкий углерод до 1 мкм). Чистые волокна собираются через последующую систему извлечения волокна.
• Постобработка: Извлеченные волокна подвергаются мягкому окислению на воздухе при 400–500°C в течение 15–60 минут для удаления остаточного поверхностного углерода. Этот этап критически важен — неполное удаление углерода снижает межфазную прочность на сдвиг на 40–60% при последующем изготовлении композита. Дополнительная плазменная или химическая обработка может восстановить функциональность поверхности для конкретных матричных систем.

Свойства извлеченного волокна

Качество извлеченных углеродных волокон зависит как от параметров пиролиза, так и от исходного типа волокна. Испытания, проведенные в Ноттингемском университете и ELG Carbon Fibre (ныне Gen 2 Carbon), показывают стабильные результаты:

• Сохранение модуля: 92–98% для стандартного модуля (230 ГПа), 90–95% для среднего модуля (295 ГПа). Сжимающие усилия в псевдоожиженном слое не повреждают значительно кристаллическую структуру графита.
• Сохранение прочности на растяжение: 75–90%, причем снижение в первую очередь связано с поверхностным питтингом от окислительного удаления углерода, а не с объемным повреждением волокна. Окисление при 500°C в течение 5 минут удаляет 99% поверхностного углерода, но создает поверхностные ямки глубиной 10–25 нм, которые действуют как концентраторы напряжений.
• Межфазная прочность на сдвиг (IFSS): При повторной пропитке эпоксидной смолой извлеченные волокна достигают IFSS 35–55 МПа — приблизительно 70–85% от IFSS исходного волокна. Плазменная обработка (O₂/Ar, 100 Вт, 30 с) восстанавливает IFSS до 90–95% от исходного уровня за счет повторного введения кислородсодержащих функциональных групп.

Свойство	Исходный T700S	Извлеченный	Сохранение
Модуль растяжения (ГПа)	230	218–225	95–98%
Прочность на растяжение (МПа)	4 900	3 920–4 410	80–90%
Плотность (г/см³)	1,80	1,78–1,80	99–100%
Диаметр нити (мкм)	7,0	6,9–7,0	99–100%
Содержание O на поверхности (at%)	8–12	2–5	25–50%
IFSS в эпоксиде (МПа)	55–65	35–55	64–85%

Экономический анализ

Экономика переработки CFRP в псевдоожиженном слое зависит от масштаба, качества сырья и рыночной стоимости конечного продукта. Коммерческий завод производительностью 2 000 кг/ч требует капитальных вложений примерно 15–20 миллионов евро. При 80% загрузке мощности эксплуатационные расходы распределяются следующим образом:

• Энергия: 120–200 евро за тонну (18–30% от общих эксплуатационных расходов). Отличная теплопередача псевдоожиженного слоя обеспечивает наименьшее энергопотребление на кг среди технологий пиролиза.
• Труд: 80–120 евро за тонну — 3 оператора в смену для одной реакторной линии с автоматическим обращением с сырьем.
• Техобслуживание: 50–80 евро за тонну — псевдоожиженный слой подвергается абразивному износу от частиц песка; замена футеровки реактора каждые 8 000–12 000 часов работы.
• Стоимость сырья: Отрицательные 200–600 евро за тонну (отходы CFRP в настоящее время облагаются платой за прием на полигонах).

Чистая стоимость эксплуатации составляет приблизительно 600–1 100 евро за тонну извлеченного волокна. При продаже извлеченного углеродного волокна по 12–25 евро за кг (против 30–50 евро за первичный аналог) хорошо управляемый завод достигает маржи EBITDA 25–35%.

Часто задаваемые вопросы

Может ли пиролиз в псевдоожиженном слое обрабатывать разные типы отходов CFRP одновременно?

Да — это ключевое преимущество перед системами с фиксированным слоем. Быстрая теплопередача и короткое время пребывания в псевдоожиженном слое позволяют перерабатывать смешанное сырье (обрезки препрега, отходы обрезки отвержденных деталей, компоненты с разными эпоксидными системами) за один прогон без сегрегации. Реактор может обрабатывать объемную долю волокна от 40 до 70% без корректировки. Однако термореактивные матрицы с высоким выходом углерода (фенольные смолы, бисмалеимиды) требуют немного более высоких температур (550–600°C) для полного разложения и не должны смешиваться со стандартными эпоксидными отходами в одной партии без настройки процесса.

Каковы экологические преимущества по сравнению с захоронением?

Захоронение отходов CFRP сталкивается с растущим регуляторным давлением — Директива ЕС по полигонам нацелена на запрет захоронения CFRP к 2030 году. Пиролиз в псевдоожиженном слое уменьшает объем отходов на 70–80% (эпоксидная матрица преобразуется в топливный газ) и извлекает высокоценные углеродные волокна. Отходящие газы пиролиза (H₂, CH₄, CO, легкие углеводороды) имеют теплотворную способность 15–25 МДж/Нм³ и могут сжигаться для обеспечения до 60% энергетических потребностей реактора, снижая чистые выбросы CO₂. Оценка жизненного цикла, проведенная Университетом Стратклайда, показала, что переработка CFRP в псевдоожиженном слое снижает потенциал глобального потепления на 55–65% по сравнению с производством первичного волокна в сочетании с захоронением.

Каковы основные применения извлеченных углеродных волокон из пиролиза в псевдоожиженном слое?

Извлеченные углеродные волокна из пиролиза в псевдоожиженном слое лучше всего подходят для неэстетичных полуструктурных применений, где достаточным является сохранение прочности на растяжение 75–90%. Основные применения включают: (1) формованные прессованием нетканые маты для автомобильных поддонов и компонентов моторного отсека, (2) литьевые коротковолокнистые компаунды (длина волокна 3–6 мм) для корпусов ноутбуков и рам дронов, (3) армирование CFRP литьевых термопластов (PP, PA6, PA66) для ESD-экранирования потребительской электроники и (4) неструктурные панели интерьера самолетов. Прямая замена первичного волокна в первичных аэрокосмических конструкциях (обшивка крыльев, секции фюзеляжа) в настоящее время не рекомендуется из-за снижения IFSS и изменчивости свойств извлеченного волокна.
