Термоформование органо-листа: формование непрерывного волокна в термопласте для передних кромок и полуструктурных деталей

Введение

Термопластичные композиты обычно обсуждаются через две крайности. На одном конце — автоматизированная выкладка волокна с консолидацией in-situ, способная строить крупные сложные геометрии, но медленно укладывающая материал и стоящая миллионы. На другом конце — штамповка стекломатовых термопластов, циклирующая менее чем за минуту, но дающая лишь свойства дискретного волокна. Термоформование органо-листа находится между ними: предварительно консолидированная заготовка ламината из непрерывного волокна нагревается выше температуры плавления матрицы, формуется в прессе за секунды и охлаждается в оснастке — сочетая механический профиль непрерывного армирования с тактом штамповочной линии.

В этой статье процесс разбирается на материальные и машинные переменные, сравниваются основные варианты матриц по характеристикам формования и службы и описываются два семейства применений — передние кромки ветряных турбин и автомобильные полуструктурные детали — где экономика процесса сейчас работает лучше всего. В конце приводятся правила проектирования, отделяющие успешную деталь из органо-листа от сморщенной и деформированной.

От полуфабрикатной заготовки к формованной детали

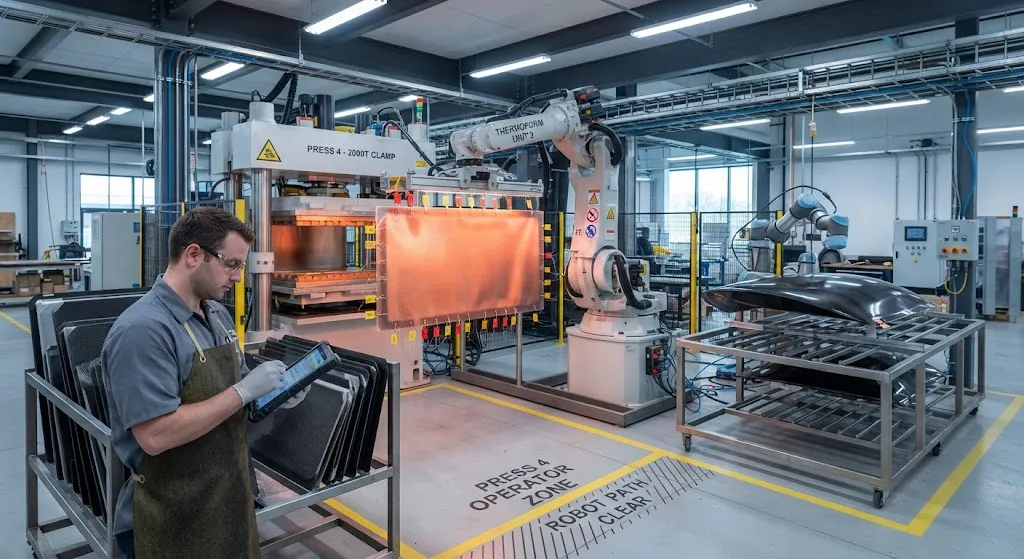

Органо-лист — это плоский ламинат из непрерывного волокна, как правило, тканого углеродного или стеклянного, или из перекрёстных однонаправленных слоёв, консолидированный с термопластичной матрицей и поставляемый в виде панелей или рулонов. Производитель выкраивает заготовку, нагревает её выше температуры плавления матрицы в инфракрасной или конвекционной печи, переносит в пресс и формует в охлаждаемой оснастке. Весь цикл, включая съём детали, укладывается примерно в 30-90 секунд.

Критерий	Термоформование органо-листа	AFP с консолидацией in-situ	Штамповка GMT / LFT
Время цикла	30-90 секунд	Минуты-часы на деталь	40-90 секунд
Архитектура волокна	Непрерывное (тканое или UD)	Непрерывный жгут	Дискретное волокно
Прочность и жёсткость	Высокие	Наивысшие	Умеренные
Ограничение размера детали	Плита пресса	Практически без ограничений	Плита пресса
Стоимость оснастки	Сталь или алюминий, умеренная	Минимальная оснастка, дорогая машина	Сталь, умеренная
Лучшее применение	Передние кромки, полуструктурные детали, серия	Крупные обшивки, панели с рёбрами	Недорогие полуструктурные детали

Три параметра процесса определяют качество. Температура формования должна с контролируемым запасом превышать плавление матрицы — слишком холодно, и ламинат пружинит обратно и микротрещины; слишком горячо, и матрица деградирует, а волокна смещаются. Давление пресса для органо-листов скромное по сравнению с прессованием, потому что матрица уже консолидирована, поэтому оснастка в основном придаёт форму и охлаждает, а не сжимает. Наконец, скорость охлаждения задаёт кристалличность и, следовательно, размерную стабильность детали после съёма.

Варианты матриц и их окна формования

Выбор матрицы определяет и температуру формования, и срок службы детали. Товарные матрицы формуются на стандартных прессах и держат стоимость низкой; высокотемпературные матрицы требуют более мощной печи, но открывают авиационные и подкапотные применения.

Матрица	Типичная температура формования	Температура службы	Уровень стоимости	Типичное применение
Полипропилен (PP)	170-200 °C	До 90 °C	Самый низкий	Крышки, бамперные структуры, мелкие полуструктурные детали
PA6	230-260 °C	110-120 °C	Низкий	Передние кромки, крышки батарей, сиденья
PA66	260-290 °C	130 °C	Низкий-средний	Детали для электротранспорта, структурные зажимы, педальные узлы
PPS	290-320 °C	200 °C	Высокий	Авиационные интерьеры, детали у двигателя, передние кромки
PEKK / PEEK	340-380 °C	250 °C	Самый высокий	Авиационные полуструктурные детали, кронштейны под нагрузкой

Качество пропитки и консолидации расплава напрямую определяет свариваемость и разброс механических свойств. Полиамидные марки впитывают влагу, что меняет и окно формования, и размерную реакцию готовой детали; производители обычно сушат заготовки перед формованием и контролируют влажность цеха вокруг линий PA6 и PA66. Высокотемпературные марки избавляют от этой нагрузки по обслуживанию, но несут надбавку к печи и оснастке, которая окупается только тогда, когда её оправдывает температура службы.

Где конкурирует органо-лист

Первая коммерческая опора — передние кромки ветряных турбин. Защита передней кромки и заменяемые экраны традиционно изготавливаются как термореактивные ламинаты с длительными циклами отверждения; термоформование органо-листа сокращает цикл с часов до менее чем двух минут, а термопластичная матрица сваривается напрямую с соседними защитными материалами. ЕС-проекты, такие как RECREATE, продемонстрировали передние кромки из натурального волокна и стекла на именно этом маршруте, подтвердив и стойкость к эрозии, и осуществимость автоматизированного прессового производства деталей кромок лопастей.

• Передние кромки ветра: защитные экраны от эрозии, заменяемые оболочки кромок, дренажные и выравнивающие обтекатели — прессовая формовка, сварка, серийное производство.
• Автомобильные полуструктурные детали: спинки сидений, крышки батарей, напольные модули и внутренние бамперные элементы там, где штампованная сталь тяжела, а GMT не дотягивает.
• Авиационные интерьеры и вторичные конструкции: полочные панели салона, перегородки, рамы камбузов — выигрывают от сварной сборки и слабогорючих марок.
• Логистика и промышленность: паллеты, демпферные прокладки и защитные кожухи машин — вознаграждаются быстрым формованием и ударной вязкостью.

Против AFP in-situ это обмен геометрии на скорость: органо-лист не может повторить двойную кривизну и глубокие детали рёбер полнообшивочной панели, но прессовая линия с несколькими деталями в минуту обыгрывает укладочную голову для всего, что помещается на плите. Против штамповки GMT это обмен стоимости на характеристики: непрерывное волокно в заготовке даёт примерно вдвое большую жёсткость при том же весе дискретного волокна, поэтому полуструктурные детали, которые должны нести изгибные нагрузки, переходят на органо-лист.

Правила проектирования: успех против брака

Органо-лист снисходителен на уровне заготовки и требователен на уровне геометрии. Успешные программы разделяют последовательный набор ограничений:

• Контролируйте глубину вытяжки: тканые заготовки морщатся при глубокой вытяжке; держите отношения глубины к ширине умеренными или раскраивайте заказные заготовки с локальной ориентацией волокон.
• Используйте симметричные укладки: асимметричные стопки волокон искажаются при охлаждении; зеркальте последовательность укладки относительно срединной плоскости.
• Планируйте сварку: держите сварочные фланцы плоскими, с равномерной толщиной, чтобы ультразвуковая или лазерная сварка имела стабильный интерфейс.
• Поддерживайте равномерную толщину стенки: рёбра и бобышки ведут к локальному утончению и утяжинам; уклоны и радиусы должны следовать штамповочной практике, а не листовой.
• Контролируйте влагу: сушите заготовки PA6 и PA66 перед формованием и управляйте влажностью цеха для воспроизводимости окна формования.

Партнёры, соблюдающие эти правила, сообщают о доле успеха с первого раза выше 95 процентов после отладки оснастки, тогда как команды, относящиеся к органо-листу как к листовому металлу, обычно сжигают несколько итераций оснастки на переделке из-за морщин и искажений. Разница та же, что отличает любую программу штамповки термопластов: оснастка проектирует деталь, а заготовка настолько хороша, насколько хорош термический контроль вокруг неё.

Часто задаваемые вопросы

Можно ли сваривать или перерабатывать детали из органо-листа?

Да, и это главное преимущество перед термореактивным ламинатом. Поскольку матрица термопластична, формованные детали соединяются ультразвуковой, вибрационной или лазерной сваркой без клеёв и механического крепежа, а обрезки, бракованные детали и компоненты конца срока службы можно перемалывать в компаунды или переконсолидировать в новые заготовки. В программах, движимых целями устойчивости, свариваемость и перерабатываемость часто склоняют решение в пользу органо-листа, даже когда сырьё стоит немного дороже термореактивного эквивалента.

Как органо-лист сравнивается с UD-лентой и AFP по стоимости?

Для данной геометрии детали, помещающейся на плиту, органо-лист выигрывает по стоимости оборудования и цикла: прессовая линия стоит долю ячейки AFP, а цикл измеряется секундами, а не часами на деталь. Для крупных обшивок, панелей с рёбрами или глубокой трёхмерной геометрии AFP остаётся единственным маршрутом непрерывного волокна. Практическое правило выбора — геометрическое: если деталь помещается в заготовку и пресс — термоформуйте; если нужна укладка с поворотом жгута или размер за плитой — выкладывайте.

Каковы ограничения по толщине и размеру заготовок органо-листа?

Стандартные панели органо-листа идут от примерно 0,4 до 2 мм на один консолидированный ламинат, а более толстые полуструктурные детали строятся укладкой и совместной консолидацией нескольких заготовок или склейкой в том же цикле пресса. Размер заготовки ограничен шириной ткани и плитой пресса — в серийном производстве сегодня типично до примерно 2 на 3 метра — что покрывает оболочки передних кромок и автомобильные панели, но исключает полноразмерные лонжероны лопастей, где эталонными маршрутами остаются UD-лента и AFP.

Заключение

Термоформование органо-листа заполняет интервал между медленными процессами непрерывного волокна и слабой штамповкой дискретного волокна. Оно сохраняет непрерывное армирование, циклирует менее чем за две минуты и формуется на оснастке, составляющей долю ячейки AFP, что делает его естественным выбором для передних кромок ветра, автомобильных полуструктурных деталей и любой геометрии размером с пресс, которая должна нести изгибные нагрузки без веса стали. Технология достаточно зрелая, чтобы дифференциатор теперь лежал в контроле процесса — сушке, термических окнах и проектировании оснастки.
