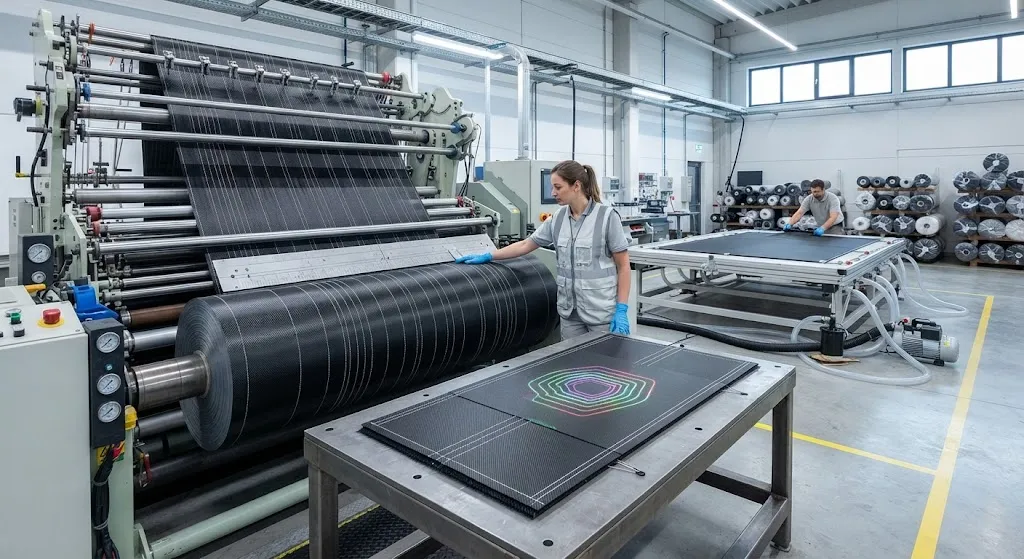

Безукрепленные ткани (NCF) в композитах: драпируемость, прямолинейность волокна и качество инжекции

Введение

Тканый материал по своей конструкции — это компромисс: нити основы и утка перекрещиваются друг с другом, и каждое перекрестие создает изгиб, отклоняющий волокна от прямого пути. Под нагрузкой эти изогнутые волокна пытаются выпрямиться, что снижает жесткость, создает локальные концентрации напряжений и ограничивает объемную долю волокна, которой может достичь ламинат, прежде чем появятся поры. Безукрепленные ткани (NCF) были разработаны, чтобы устранить этот компромисс. Вместо ткачества NCF укладывает плоские прямые слои волокна под требуемыми углами — обычно 0°, ±45° и 90° — и удерживает их на месте тонкими прошивочными нитями, проходящими через пакет. Волокна остаются прямыми, и материал ведет себя гораздо ближе к теоретическим характеристикам самого волокна.

В этой статье объясняется конструкция NCF, с помощью сравнительной таблицы количественно оцениваются различия между безукрепленными и ткаными материалами, а также рассматриваются три области, которые на практике решают выбор материала: драпируемость и обращение, качество инжекции, а также компромиссы стоимости и свойств в крупных программах ветроэнергетики, автомобилестроения и судостроения.

Как устроена безукрепленная ткань

NCF изготавливается на основовязальной машине. Один или несколько слоев прямых волоконных жгутов укладываются под фиксированными углами относительно направления движения машины, а рисунок прошивки трикотажного или цепного типа скрепляет их вместе. Слои могут быть однонаправленными (один слой 0° или 90°), двухосными (±45° или 0/90°), трехосными (0°/±45°) или четырехосными (0°/90°/±45°), с поверхностной плотностью от 300 до 1 200 г/м² и шириной рулона до 2,5 м и более. Прошивочная нить обычно полиэфирная, полиамидная или стеклянная и весит менее одного процента от массы ткани — достаточно мало, чтобы ее влияние на свойства было незначительным, но достаточно, чтобы определять характер обращения с материалом.

Два дополнительных элемента формируют характеристики. Во-первых, сухая ткань может нести небольшой процент термопластичного связующего порошка, который скрепляет слои при нагреве, превращая ткань в стек, пригодный для преформования под трансферное формование смолы. Во-вторых, сама прошивка возмущает локальные волокна: игла прокалывает пакет слоев, а натяжение прошивки создает крошечные локальные изгибы вокруг каждой линии шва. Измеренные потери свойств в плоскости обычно составляют 2-5 процентов по сравнению с гипотетическим идеально прямым слоем волокна, что значительно меньше потери в 8-15 процентов, вызванной изгибом при ткачестве.

NCF против тканых материалов: сравнение характеристик

В таблице ниже сравнивается четырехосная углеродная NCF с углеродной тканью саржевого переплетения 2x2 при одинаковой поверхностной плотности волокна, что отражает типичный производственный опыт в ламинатах, полученных инжекцией:

Свойство	Ткань саржа 2x2	Четырехосная углеродная NCF
Изгиб волокна на единицу длины	Высокий (изгиб на каждом перекрестии)	Почти нулевой (прямые жгуты)
Реализация жесткости волокна при 0°	85-92%	96-99%
Объемная доля волокна в инжектированном ламинате	50-55%	55-62%
Типичное содержание пор (хорошо отлаженная инжекция)	1-2%	менее 0,5-1%
Драпируемость на формах сложной двойной кривизны	Отличная	Хорошая или умеренная
Скорость ручной выкладки, широкие материалы	3-6 кг в час	8-15 кг в час
Устойчивость кромки и к осыпанию	Чувствительна к сдвигу, осыпается	Стабильная, минимальное осыпание
Индекс стоимости сырья	1,0	1,1-1,3

Ключевой вывод: NCF обеспечивает больше структурных характеристик при той же массе волокна — более высокую реализацию жесткости и более высокую объемную долю волокна, что вместе означает, что проектировщик может задать более легкий ламинат для той же жесткости или более жесткий ламинат при той же массе. Премия к стоимости примерно в 10-30 процентов обычно окупается за счет снижения расхода смолы и меньшей массы ламината.

Качество инжекции: почему прямые волокна текут лучше

Вакуумная инжекция и трансферное формование смолы вознаграждают материалы с равномерной и открытой проницаемостью. Тканый материал представляет путь из чередующихся плотных и рыхлых зон — смола быстро проходит через рыхлые участки и с трудом через изогнутые перекрестия, что является классическим рецептом сухих пятен. NCF предлагает гораздо более равномерную сеть течения: прямые жгуты создают стабильные каналы в плоскости, а прошивка перфорирует пакет, обеспечивая пути течения по толщине, которые помогают смоле пропитывать толстые ламинаты. Результаты процессов подтверждают интуицию: инжектированные NCF-ламинаты стабильно достигают содержания пор ниже одного процента, тогда как инжекции тканых материалов той же толщины обычно дают от одного до двух процентов.

Это поведение усиливается в крупных деталях. Лонжерон лопасти ветровой турбины длиной 60 метров или корпус яхты длиной 20 метров, инжектируемые из центральной линии подачи, зависят от равномерного продвижения смолы на несколько метров материала; предсказуемость течения NCF сокращает количество и размер инжекционных портов и снижает риск бракованной детали. Та же предсказуемость делает оценку времени цикла более надежной, что важно, когда одна инжекция использует объемы смолы, измеряемые сотнями килограммов.

Драпируемость, обращение и преформование

Драпируемость — область, где тканый материал сохраняет преимущество. Переплетение ткани позволяет ей сдвигаться и прилегать к поверхностям двойной кривизны легче, поэтому тканый материал остается популярным для сложных корпусов лодок, автомобильных панелей с малым радиусом и косметических поверхностей. NCF сдвигается иначе: линии прошивки ограничивают способность материала прилегать, поэтому для деталей со сложным контуром могут потребоваться вытачки, прорези или стеки, преформованные связующим. На практике этот компромисс управляется на стадии проектирования. Плоские конструкции и конструкции одинарной кривизны — лонжероны, полы, сосуды давления, днища корпусов — свободно используют NCF, тогда как детали с сильной двойной кривизной либо используют тканый материал, либо гибрид, в котором NCF преформуется со связующим в 3D-форму перед раскроем.

Обращение — скрытое преимущество прошивки. Широкие NCF-материалы не осыпаются на резаных кромках, устойчивы к наматыванию, подъему и вакуумной герметизации без искажений, и могут раскраиваться с высокой точностью с лазерной проекцией, что поддерживает автоматизированный киттинг и роботизированную выкладку значительно лучше, чем чувствительная к сдвигу ткань.

Применение в ветроэнергетике, автомобилестроении и судостроении

• Ветроэнергетика: Однонаправленная и двухосная углеродная NCF — основа современных лонжеронов, корневых усилений и усилений задней кромки лопастей длиной более 80 метров, где высокая реализация модуля напрямую снижает массу лопасти и нагрузки на башню. Стеклянная NCF доминирует в сдвиговых стенках и обшивках антисэндвич-конструкций.
• Автомобилестроение: Структурные полы, крышки аккумуляторных корпусов, конструкции сидений и крыши в электрических и спортивных автомобилях используют инжектированные или формованные стеки NCF, часто в гибридных стекло-углеродных компоновках, где углеродные слои несут изгибающие нагрузки, а стеклянные обеспечивают тепловую и ударную изоляцию.
• Судостроение: Четырехосная стеклянная и углеродная NCF — материал по умолчанию для инжектированных корпусов и палуб яхт длиной более примерно 15 метров, заменяя тканый ровинг с экономией массы 10-20 процентов и значительно меньшим содержанием пор.
• Аэрокосмическая и оборонная отрасли: Вторичные конструкции, обтекатели и панели доступа используют NCF там, где экономика инжекции превосходит обработку препрег-автоклав и где прошивка по толщине добавляет толерантность к повреждениям.

Во всех этих отраслях логика выбора последовательна: NCF выигрывает там, где путь нагрузки в основном прямолинейный, деталь велика или плоска, а процесс основан на инжекции; тканый материал сохраняет свою роль там, где доминируют драпируемость и косметика поверхности.

Что указывать при выборе NCF

• Архитектура слоев: Выберите количество и ориентацию слоев — однонаправленные для одноосных путей нагрузки, двухосные для сдвига, четырехосные для квазиизотропного покрытия — чтобы минимизировать бесполезный материал вне оси.
• Поверхностная плотность и тип волокна: Стандартный модуль углерода для жесткости, промежуточный или высокий модуль там, где доминируют усталость или потеря устойчивости, гибридные стекло-углеродные стеки для контроля стоимости.
• Рисунок прошивки и нить: Трикотажная прошивка предлагает стабильность при малом возмущении; цепная прошивка улучшает драпируемость ценой целостности кромки. Выбор нити влияет на обращение и совместимость со смолой.
• Содержание связующего: Укажите 0-6 процентов термопластичного связующего, когда материал должен преформоваться в 3D-формы; нулевое связующее для плоских применений только с инжекцией.
• Ширина, длина рулона и контроль качества: Подтвердите допуск угла волокна, контроль шага прошивки и ширину рулона, совместимую с вашим раскройным столом, чтобы максимизировать использование материала.

Часто задаваемые вопросы

Безукрепленная ткань жестче и прочнее тканого материала при той же массе волокна?

Да, для жесткости и обычно для прочности вдоль направления волокна, потому что прямые волокна используются при 96-99 процентах номинального модуля вместо 85-92 процентов, характерных для тканого материала с изгибом. При одинаковой объемной доле волокна ламинат из NCF обычно на 5-10 процентов жестче в главном направлении нагрузки. Компромисс — драпируемость: тканый материал прилегает к формам сложной двойной кривизны легче, чем NCF, поэтому преимущество жесткости необходимо взвешивать с геометрией при выборе материалов.

Ослабляет ли прошивка безукрепленную ткань?

Незначительно — но эффект мал. Игла и натяжение прошивки создают крошечные локальные изгибы в слоях волокна вокруг каждой линии шва, и измеренные потери свойств в плоскости обычно составляют 2-5 процентов по сравнению с идеально прямым слоем волокна. Это значительно меньше потери в 8-15 процентов от изгиба при ткачестве, а прошивка дает реальные преимущества: слои не смещаются при обращении, резаные кромки не осыпаются, а перфорация улучшает течение смолы по толщине при инжекции. В большинстве применений итоговый баланс решительно в пользу прошивки.

Могут ли безукрепленные ткани формировать сложные 3D-формы?

Да, с этапом преформования. Линии прошивки ограничивают сдвиг, который тканый материал достигает естественно, поэтому детали со сложным контуром обычно изготавливаются из стеков NCF, скрепленных термопластичным связующим в 3D-преформу с помощью нагретого инструмента, а затем загружаются в форму как жесткий блок. Связующее удерживает углы волокна на месте и исключает смещение при закрытии формы. При умеренной кривизне NCF можно драпировать напрямую с прорезями или вытачками в проблемных местах. Эмпирическое правило: плоские детали и детали одинарной кривизны используют NCF напрямую, детали двойной кривизны — связующееформованную NCF, а при экстремальной кривизне тканый материал может оставаться предпочтительным.

Заключение

Безукрепленные ткани обеспечивают структурные характеристики, которые тканый изгиб всегда отнимал: почти идеальную прямолинейность волокна, объемную долю волокна 55-62 процента, содержание пор ниже одного процента при инжекции и скорость выкладки в два-три раза выше, чем у широких тканых материалов. Они являются структурной тканью по умолчанию в ветроэнергетике, растущим стандартом в конструкциях электрических автомобилей и основой программ инжекции крупных яхт — в каждом случае потому, что прямые волокна превращают больше дорогого углеродного содержания в фактическую несущую способность.

Для проектировщиков и закупочных команд, сравнивающих тканые системы, практический контрольный список — выбор архитектуры, поверхностная плотность, содержание связующего и рисунок прошивки. Изучите наш ассортимент безукрепленных и мультиаксиальных углеродных тканей с вариантами UD, двухосными и четырехосными для программ инжекции, или свяжитесь с нашей инженерной командой для поддержки выбора материала и разработки преформ.
