Гибридные углеволоконно-стеклянные лонжеронные пояса лопастей ветряков: оптимизация жесткости и стоимости в конструкциях роторов 100 метров

Введение

Лонжеронные пояса лопастей ветряков — это основные несущие элементы лопасти: длинные толстые ламинаты, идущие от корня к кончику и сопротивляющиеся изгибающим нагрузкам в направлении взмаха, которые доминируют в работе турбины. По мере роста диаметра ротора за пределы 100 метров — лопасти длиной 80-90 метров становятся стандартом для морских платформ — пояса должны обеспечивать более высокую жесткость при приемлемой массе, поскольку ограничения на прогиб кончика и зазор до башни ужесточаются с каждым добавленным метром длины.

В течение двух десятилетий ответом отрасли было стекловолокно: дешевое, прочное и достаточное для лопастей длиной примерно до 60 метров. За пределами этой длины отношение жесткости к весу стекла заставляет массу лопасти расти быстрее, чем улавливание энергии, и углеволокно вошло в игру как решение. Но полностью углеволоконные пояса дороги, и их экономика колеблется вместе с ценами на углеволокно, которые в последние годы резко менялись. Гибридный углеволоконно-стеклянный пояс — углерод там, где жесткость критична, стекло там, где нет, — предлагает средний путь. Эталонная валидация на лопасти длиной 88,4 метра продемонстрировала снижение веса без увеличения затрат, и этот подход теперь является серьезным кандидатом для роторов следующего поколения класса 100 метров.

Почему жесткость доминирует в проектировании пояса

Проектирование лонжеронного пояса определяется тремя взаимодействующими ограничениями:

• Прогиб кончика: при полной рабочей тяге кончик лопасти не должен приближаться к башне. Требования к зазору до башни задают жесткий бюджет прогиба, который должна обеспечить жесткость.
• Гравитационные нагрузки: масса лопасти создает циклический изгиб, вызванный гравитацией, поэтому каждый добавленный килограмм к поясу умножает усталостные нагрузки на всю лопасть.
• Сопротивление потере устойчивости: сжатая сторона пояса должна сопротивляться выпучиванию, что улучшается с ростом жесткости и при сэндвич-конструкции на фланцах пояса.

Задача жесткости количественно проста: E-стекло имеет модуль упругости при растяжении 85-90 ГПа при плотности 2,6 г/см³, тогда как углеволокно стандартного модуля достигает 230-240 ГПа при 1,8 г/см³. Таким образом, углерод обеспечивает примерно в 2,6 раза большую жесткость при примерно 70% плотности — преимущество по удельной жесткости примерно в 3,5-3,7 раза. Для лопасти класса 100 метров этот разрыв — разница между осуществимой конструкцией и избыточно тяжелой. Проектный вопрос не в том, использовать ли углерод, а в том, сколько и где.

Гибридные архитектуры на практике

Гибридные пояса размещают углерод только там, где он окупает свою стоимость. Четыре архитектуры доминируют в текущей практике:

• Хордовая гибридизация: углеродные пултрузии или ламинаты в центральной зоне пояса, стекло на кромках и фланцах. Это самая распространенная архитектура, поскольку жесткость нужна в ядре пояса, а нагрузки фланцев, определяющие выпучивание, несет стекло.
• Гибридизация по толщине: углерод на внешней (растянутой) поверхности со стеклом ниже, или чередующиеся углеродные и стеклянные слои. Это настраивает распределение жесткости по толщине пояса и упрощает переходы между углеродом и стеклом.
• Гибридизация по размаху: углерод в среднепролетной зоне, где пиковые изгибающие моменты, с переходом на стекло к корню и кончику. Это максимизирует эффективность материала там, где нагрузки наибольшие.
• Встроенная углеродная пултрузия: отдельные углеродные пултрузионные пластины, встроенные внутрь преимущественно стеклянного пояса, обеспечивающие жесткостной стержень с минимальным изменением производства.

Подтвержденная лопасть длиной 88,4 метра использовала гибридную компоновку, сочетающую углерод в зонах высоких нагрузок со стеклом в остальных зонах, и результат — снижение веса при нейтральной стоимости — отражает основную экономическую логику: углерод покупается там, где его удельная жесткость напрямую превращается в структурную экономию, а стекло сохраняется там, где оно иначе было бы неоправданным расходом.

Компромиссы по механике и массе

В таблице ниже сравниваются типичные характеристики конфигураций полностью стеклянного, гибридного и полностью углеродного поясов для лопасти класса 100 метров:

Параметр	Полностью стеклянный	Гибридный углерод/стекло	Полностью углеродный
Модуль пояса при растяжении (ГПа)	85-90	120-160	230-240
Относительная масса пояса	1,0 (базовый)	0,75-0,85	0,55-0,65
Относительная стоимость материала	1,0 (базовый)	1,1-1,3	1,6-2,2
Чувствительность к усталости	Низкая (стекло прощает)	Умеренная	Более высокая (ограничена деформацией)
Изменение производства	Нет	Умеренное	Высокое (обращение, хранение)

Ключевое понимание — в области между столбцами: гибридный пояс захватывает 40-60% экономии массы полностью углеродного пояса при 50-70% ценовой премии и при доле производственного риска. Пересекает ли точка перехода в пользу гибрида или полного углерода, зависит от цены углеволокна — именно поэтому гибридные конструкции приобрели актуальность во время недавней волатильности цен.

Производственные соображения

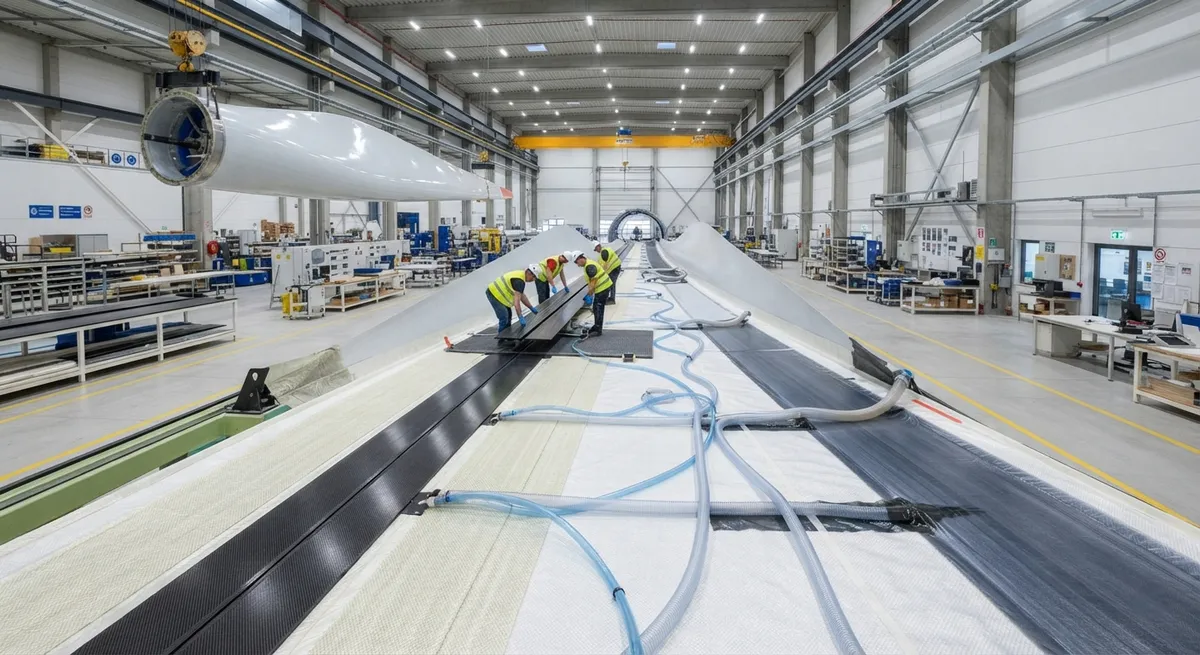

Гибридные пояса усложняют производство конкретными, управляемыми способами. Пултрузионные углеродные профили поступают как сухой прямолинейный материал, требующий хранения с контролем влажности и осторожного обращения во избежание повреждения кромок; стеклянные ткани более прощающие. Совместимость с инжекцией — основной технологический риск: углерод и стекло имеют разную проницаемость, поэтому контроль фронта течения смолы должен быть настроен для гибридного пакета, а граница углерод-стекло должна быть спроектирована во избежание сухих пятен или зон, богатых смолой, в переходной области. Вакуумная инжекция и трансферное формование смолы оба работают с гибридными пакетами при адаптированном моделировании течения, и подтвержденная лопасть длиной 88,4 метра демонстрирует, что производственный риск сдерживается в промышленных масштабах.

Меняется и обеспечение качества. Ультразвуковой контроль гибридных поясов должен проверять как углеродную зону, так и переходную зону, а тепловидение все чаще используется для обнаружения пористости на границах углерод-стекло. Это дополнения к существующей практике контроля качества лопастей, а не фундаментальные изменения, поэтому OEM-производители рассматривают гибридные пояса как низкорисковую эволюцию, а не новую производственную парадигму.

Хеджирование цен на углеволокно

Наиболее стратегический аргумент в пользу гибридных поясов — управление рисками. Цены на крупнотоннажное промышленное углеволокно существенно колебались под влиянием энергозатрат, ввода мощностей и колебаний спроса со стороны аэрокосмической и других отраслей. Полностью углеродная конструкция лопасти привязывает экономику каждой произведенной лопасти к рынку углерода; гибридная конструкция снижает содержание углерода на лопасть на 40-60%, пропорционально сокращая экспозицию. Когда цены на углерод растут, гибридные конструкции остаются доступными; когда они падают, гибридную архитектуру можно переоптимизировать в сторону большего количества углерода. Эта опциональность — регулировка соотношения углерода к стеклу в уже квалифицированной архитектуре — дает OEM-производителям инструмент хеджирования, недоступный при фиксированном выборе материала.

Часто задаваемые вопросы

Гибридный пояс такой же прочный и жесткий, как полностью углеродный?

Не в сырых цифрах, но это и не цель проектирования. Гибридный пояс проектируется так, чтобы соответствовать тем же требованиям по прогибу, прочности и усталости, что и полностью углеродный, и при этом сохраняет 40-60% экономии массы. Там, где полный углерод дает запас сверх требований, гибрид обеспечивает соответствие требованиям при меньшей стоимости и меньшем риске. Для конструкций, критичных к жесткости, где масса является абсолютным ограничением — например, для экстремальных морских лопастей — полный углерод может по-прежнему выигрывать; для широкого диапазона лопастей класса 100 метров гибрид удовлетворяет требованиям с лучшей экономикой.

Сколько веса экономит гибридный пояс по сравнению с полностью стеклянным?

Обычно 15-25% массы пояса и 5-10% общей массы лопасти в зависимости от соотношения углерода к стеклу и длины лопасти. Подтвержденная лопасть длиной 88,4 метра продемонстрировала снижение веса при нейтральной стоимости, и экономия усиливается по всей лопасти: меньшая масса пояса означает более низкие гравитационные усталостные нагрузки, что позволяет снизить вес стенок лонжерона, обшивки и корневого соединения. В роторах класса 100 метров этот усиливающий эффект часто ценнее, чем прямая экономия массы пояса.

Когда цены на углеволокно падают, почему бы просто не перейти на полностью углеродные пояса?

Потому что архитектура пояса зафиксирована проектом лопасти и программой квалификации. Схема укладки, формовочная оснастка, процесс инжекции и доказательства усталостных и статических испытаний привязаны к гибридной конструкции; переход на полный углерод требует перепроектирования, новой оснастки и повторной квалификации — многолетних усилий стоимостью в миллионы долларов. Практическое хеджирование направлено в обратную сторону: зафиксировать гибридную архитектуру, охватывающую диапазон соотношений углерода к стеклу, и переоптимизировать это соотношение в пределах квалифицированной оболочки по мере движения цен. Это сохраняет инвестиции в квалификацию, одновременно улавливая колебания затрат.

Заключение

Гибридные углеволоконно-стеклянные пояса отвечают на центральное противоречие проектирования лопастей класса 100 метров: как получить жесткость, которую требует длина, не ставя экономику лопасти в зависимость от рынка углерода. Размещая углерод только там, где жесткость превращается в структурную экономию, гибридные конструкции захватывают 40-60% экономии массы полного углерода при 50-70% ценовой премии, при доказанной сдерживаемости производственного риска в масштабе — подтвержденная лопасть длиной 88,4 метра служит тому доказательством. По мере продвижения роторов за 100 метров и продолжения колебаний цен на углерод гибкость гибридного пояса, позволяющая переоптимизировать соотношение углерода к стеклу в рамках квалифицированной конструкции, делает его рациональным стандартом для платформ лопастей следующего поколения.

Для OEM-производителей лопастей и композитных цепочек поставок практические вопросы включают оптимизацию соотношения углерода к стеклу, партнерство по поставкам пултрузий и планирование квалификации. Ознакомьтесь с нашими возможностями по углеволокну и пултрузионным профилям или свяжитесь с нашей инженерной командой, чтобы обсудить поставку материалов для гибридных поясов и поддержку разработки.
