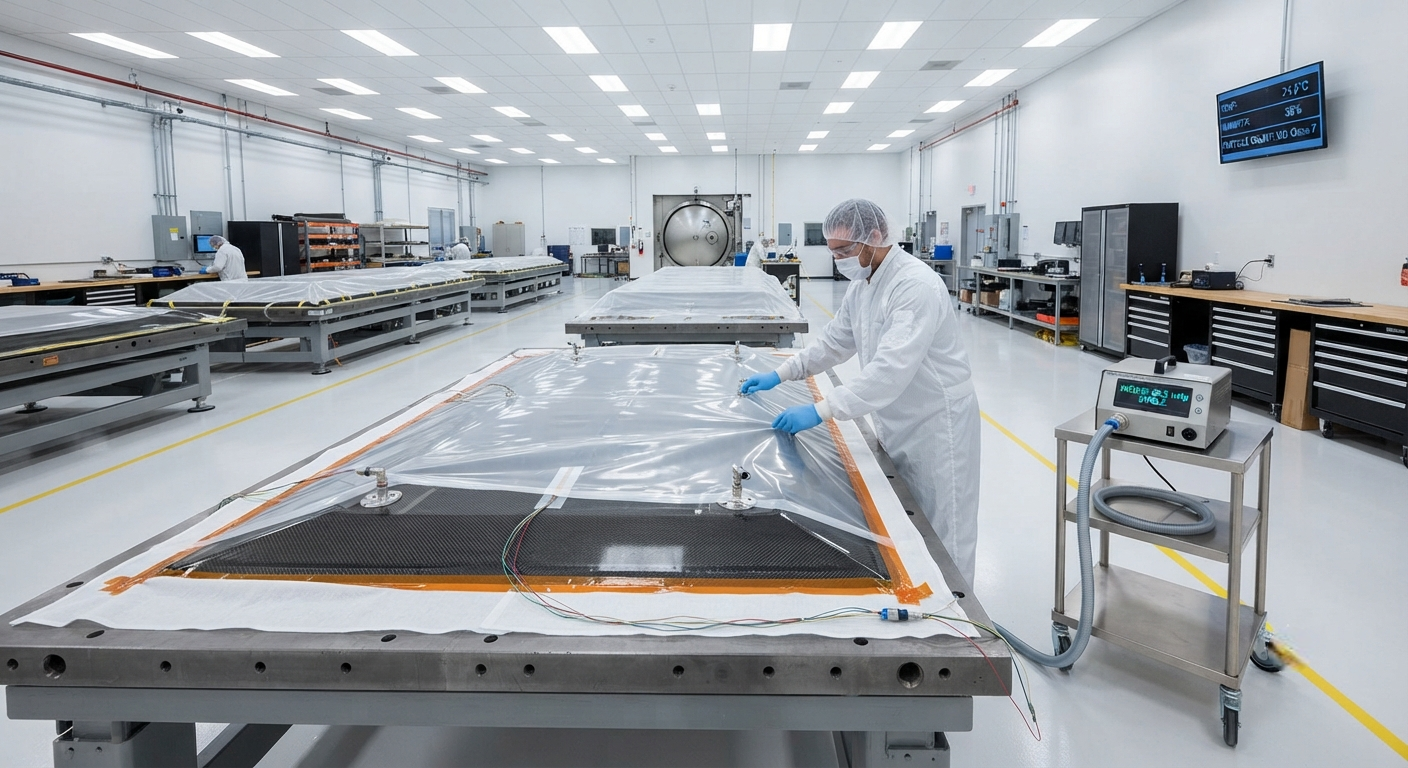

Обеспечение качества вакуумного мешка при отверждении углеродного волокна в аэрокосмической отрасли: обнаружение утечек, размещение портов и отчётность о несоответствиях

Введение в целостность вакуумного мешка в аэрокосмических композитах

В производстве аэрокосмического углеродного волокна вакуумный мешок является наиболее критичным расходным компонентом, влияющим на качество отверждения. Нарушение вакуумного уплотнения при автоклавной или безавтоклавной (OOA) обработке приводит к пористости, расслоению и неравномерности толщины — дефектам, которые могут снизить межслойную прочность на сдвиг до 40% и не пройти приёмочный контроль неразрушающего контроля (NDI). В данной статье представлена комплексная система обеспечения качества вакуумных мешков, используемых в циклах отверждения эпоксидных препрегов из углеродного волокна, основанная на AS9100 rev D, NADCAP AC7118 и отраслевых практиках ведущих производителей самолётов, таких как Boeing BAC 5317 и Airbus AIPS 03-02-020.

Вакуумный мешок должен поддерживать минимальный уровень вакуума 635 мм рт. ст. (25 дюймов рт. ст.) на протяжении всего цикла отверждения, включая фазы нагрева, выдержки и охлаждения. Любое отклонение требует официального отчёта о несоответствии (NCR) и корректирующих действий по устранению корневой причины (RCCA).

Методы обнаружения утечек и критерии приёмки

Испытания на утечку проводятся в два этапа: статическая выдержка при комнатной температуре перед нагревом и непрерывный мониторинг в течение цикла отверждения. Наиболее широко принятым методом в аэрокосмической отрасли является гелиевая масс-спектрометрия, обеспечивающая чувствительность до 1 × 10⁻⁹ мбар·л/с.

Метод обнаружения утечки	Чувствительность (мбар·л/с)	Время обнаружения (мин)	Аэрокосмическое признание
Гелиевая масс-спектрометрия	1 × 10⁻⁹	5–15	Boeing BAC 5317, Airbus AIPS
Ультразвуковой детектор	1 × 10⁻⁶	1–3	Только качественный скрининг
Падение давления (статическая выдержка)	1 × 10⁻⁴	10–30	Процессы OOA по NADCAP
Мыльный пузырь (визуальный)	1 × 10⁻³	1–5	Цеховая предварительная проверка
Анализ остаточных газов (RGA)	1 × 10⁻¹²	20–60	Только НИОКР/квалификация

Гелиевая масс-спектрометрия является обязательной для первичных и вторичных критических для полёта конструкций. Для некритических косметических деталей допустимо ультразвуковое обнаружение в сочетании с 15-минутной статической выдержкой при полном вакууме (>660 мм рт. ст.). Типичный критерий приёмки — скорость утечки ниже 5 × 10⁻⁷ мбар·л/с для автоклавных циклов отверждения выше 177 °C.

Размещение вакуумных портов и термопар

Правильное размещение вакуумных портов и термопар напрямую влияет на равномерность отверждения и возможность обнаружения повреждений мешка. Следующие рекомендации применимы к типичным аэрокосмическим композитным ламинатам с площадью до 12 м².

• Расстояние между вакуумными портами: Порты должны располагаться с интервалом не более 600 мм в обоих направлениях X и Y для плоских ламинатов. Для сложных контурных деталей максимальный интервал сокращается до 450 мм.
• Расстояние до края: Ни один вакуумный порт не должен располагаться в пределах 50 мм от краевого уплотнения мешка. Это предотвращает подъём края и ложные показания утечки, вызванные деформацией уплотнения.
• Плотность термопар: Минимум одна термопара на 0,5 м² площади поверхности детали требуется для автоклавных циклов выше 121 °C. Термопары должны размещаться под углом −45°/+45° к доминирующей ориентации волокна для захвата экзотермических градиентов.
• Зазор между портом и термопарой: Соблюдайте не менее 75 мм между центральной линией вакуумного порта и встроенным спаем термопары, чтобы предотвратить помехи датчику температуры от воздушного потока через дренажный слой.
• Укладка дренажного и разделительного слоёв: Используйте минимум два слоя нетканой полиэфирной дренажной ткани плотностью 200 г/м² между мешком и разделительным слоем. Дренажный слой должен выступать не менее чем на 25 мм за периметр детали для обеспечения отвода газов из всего ламината.

Протокол отчётности о несоответствиях

Когда вакуумный мешок не удерживает вакуум или утечка превышает порог приёмки, событие должно быть задокументировано как официальное несоответствие в соответствии с AS9100 rev D раздел 8.7. NCR должен содержать следующие точки данных:

Точка данных	Описание	Допустимый диапазон
ID отверждения / Номер партии	Уникальный идентификатор события отверждения	Буквенно-цифровой, макс. 20 символов
Партия материала	Номера партий смолы и волокна препрега	По MIL-HDBK-17
Скорость утечки	Измеренная скорость утечки в мбар·л/с	≤ 5 × 10⁻⁷
Местоположение утечки	Координаты зоны мешка (привязка X, Y, Z)	Точность ±5 мм
Время выдержки вакуума (мин)	Минуты полного вакуума до обнаружения утечки	≥ 15
Температура окружающей среды (°C)	Цеховая температура во время упаковки	18–27 °C
Относительная влажность (%)	Цеховая влажность во время упаковки	≤ 65%
ID оператора	Номер значка сертифицированного ламинаторщика	По NADCAP AC7118

Каждый NCR должен быть рассмотрен в течение 24 часов инженером-композитчиком уровня 3. Корректирующие действия могут включать переупаковку свежими расходными материалами, локальный ремонт с использованием заплаты или отбраковку детали. Все NCR отслеживаются через корпоративную систему управления качеством (QMS) и подлежат ежеквартальному трендовому анализу в соответствии с AS13002.

Статистическое управление процессами вакуумной упаковки

В ходе производственного цикла из 500+ аэрокосмических циклов отверждения операторы должны отслеживать тенденции скорости потери вакуума с использованием контрольных карт X-bar и R. Сдвиг более чем на 1,5 стандартных отклонения от среднего процесса указывает на ухудшение качества расходных материалов для упаковки или дрейф техники оператора. Распространённые причины включают:

• Отклонение толщины нейлоновой плёнки от партии к партии, превышающее ±5% от номинальной спецификации 50 мкм
• Возраст уплотнительной ленты превышает 30 дней с даты изготовления (потеря липкости)
• Остаточная деформация дренажной ткани после первого использования превышает 15% (повторное использование не одобрено NADCAP для полётного оборудования)
• Острые кромки инструмента с радиусом менее 3 мм, вызывающие прокол мешка под вакуумным давлением
• Несогласованное обучение операторов: более 3 NCR на одного оператора в квартал влечёт обязательную повторную сертификацию

Часто задаваемые вопросы — Обеспечение качества вакуумного мешка

Какова допустимая скорость утечки для аэрокосмических автоклавных циклов отверждения выше 177 °C?

Отраслевой стандартный критерий приёмки — скорость утечки гелия ниже 5 × 10⁻⁷ мбар·л/с. Этот порог указан в Boeing BAC 5317 type III и Airbus AIPS 03-02-020 для первичных и вторичных силовых конструкций. При скорости ниже этого порога в опубликованных исследованиях NDI, охватывающих более 10 000 протестированных панелей, не задокументировано ни пористости, ни отклонений толщины, вызванных утечкой мешка.

Как часто следует заменять расходные материалы вакуумного мешка в производственной среде?

Нейлоновая плёнка мешка является одноразовой для критических для полёта деталей согласно NADCAP AC7118. Уплотнительная лента должна утилизироваться после каждого цикла — повторное использование запрещено. Дренажные и разделительные ткани также одноразовые. Средняя стоимость расходных материалов на одну сборку вакуумного мешка для панели площадью 2 м² составляет от 85 до 180 долларов США в зависимости от количества слоёв и плотности термопар. Высокопроизводительные предприятия должны выделять 120–250 долларов на цикл отверждения только на материалы для упаковки.

Какова правильная процедура, когда вакуумный мешок не проходит предварительную статическую проверку?

Во-первых, определите местоположение утечки с помощью портативного гелиевого течеискателя или ультразвукового детектора (режим короны). Если утечка находится в стыке уплотнительной ленты, наложите локальный заплатный мешок из свежей плёнки и уплотнителя на поражённую зону и проведите повторное испытание. Если утечка находится в фитинге вакуумного порта, замените узел порта и повторно проверьте весь периметр мешка. Если переупаковка не удалась дважды, изолируйте инструмент и передайте вопрос инженеру уровня 3 для проверки состояния кромок инструмента. Все неудачные попытки должны быть зарегистрированы в NCR записи отверждения с отметками времени и ID оператора.
