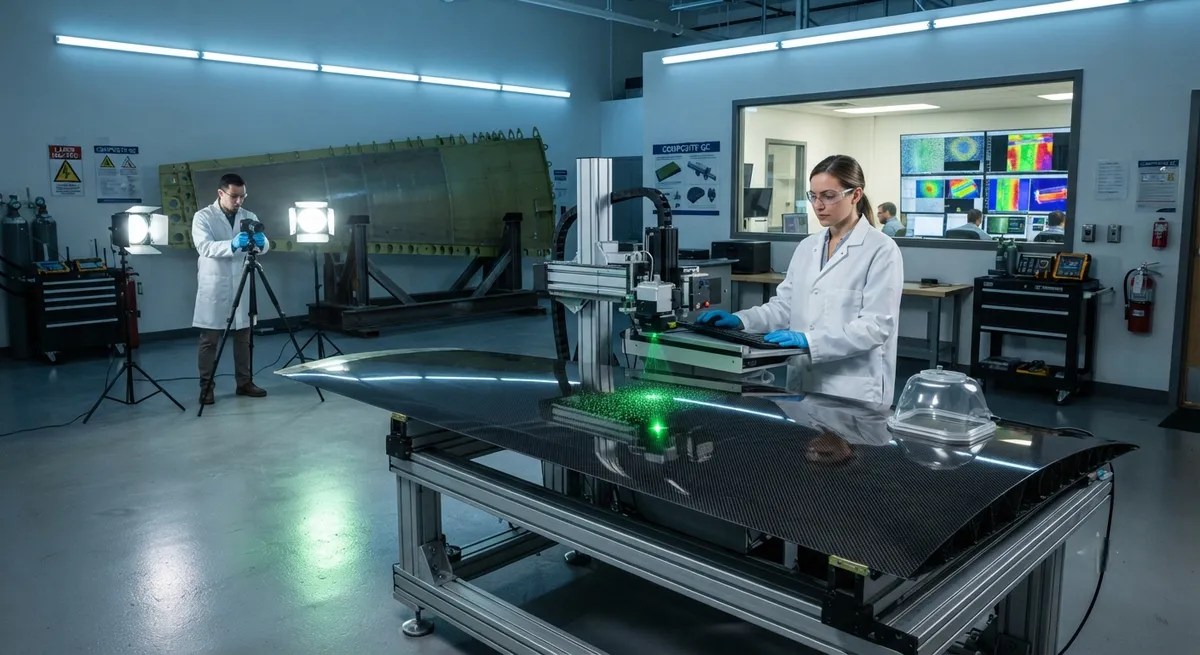

Ширография против термографии для неразрушающего контроля авиационного углепластика: сравнение производительности в серийном контроле

Введение

Склеенная деталь из углепластика получает сертификат только после того, как контроль докажет, что скрытых расслоений, отслоений и сминания сот не произошло. Десятилетиями стандартными инструментами были ручной ультразвуковой контроль и радиография, оба поточечные и медленные. Сегодня в серийном контроле композитов доминируют два полнопольных оптических метода: ширография и инфракрасная термография. Они выявляют разные дефекты на разных скоростях, и команды ОТК всё чаще рассматривают их как взаимодополняющие системы, а не как конкурентов.

Как работает ширография

Ширография это метод лазерной интерферометрии. Когерентный лазерный свет освещает деталь, а сдвиговый оптический элемент разделяет изображение на две смещённые копии, которые интерферируют на CCD или CMOS-сенсоре. Полученная спекл-картина кодирует в каждом пикселе градиент деформации поверхности, то есть деформацию по нормали к ней. Оператор снимает базовый кадр, прикладывает нагрузку и снимает второй кадр; их вычитание даёт карту полос аномалий деформации.

Именно нагрузка определяет видимость дефектов. Отслоения и расслоения не передают нагрузку через границу дефекта, поэтому под напряжением они деформируются иначе, чем окружающий здоровый материал. Основные способы нагружения:

• Тепловое нагружение: инфракрасные лампы или горячий воздух поднимают температуру поверхности на несколько градусов, создавая дифференциальное расширение вокруг дефектов с плохим тепловым контактом.
• Вакуумное нагружение: небольшой перепад давления 20-100 мбар в камере или колпаке выгибает наружу подповерхностные поры и расслоения.
• Механическое нагружение: изгиб или наддув деформирует конструкцию настолько, что дефекты в жёстких клеевых узлах становятся видны.

Поскольку ширография измеряет градиенты деформации, а не температуру, она почти нечувствительна к коэффициенту излучения, качеству поверхности и цвету краски. Поэтому результаты остаются стабильными на глянцевых деталях прямо после съёмки с оснастки.

Как работает термография

Импульсная термография это второй основной инструмент серийного контроля. Две ксеноновые лампы-вспышки дают короткий импульс на поверхность, а инфракрасная камера в течение следующих секунд записывает остывание поверхности. Здоровый материал остывает плавно. Дефекты, содержащие воздух, действуют как тепловые барьеры, задерживая тепло над собой и создавая тёплое пятно, которое растёт и затем исчезает. Временное окно, в котором появляется аномалия, показывает её глубину.

Углепластик плохо проводит тепло. Теплопроводность типичного авиационного ламината в плоскости слоёв примерно в 5-10 раз ниже, чем у таких металлов, как сталь или титан, а поперёк толщины она ещё ниже, около 0,5-1 Вт/(м·К) для обычных препрегов. За миллисекунды, доступные импульсному тесту, тепло не успевает пройти далеко, и этот физический предел задаёт глубину контроля.

Возможности обнаружения дефектов

Оба метода являются полнопольными, то есть одна съёмка покрывает всё поле зрения камеры, а не сканирует точку. Сильнее всего они различаются тем, какие дефекты выявляют:

• Ширография: лучше всего видит отслоения в клеевых соединениях, отслоения обшивки от сотового заполнителя, расслоения и сминание сот. Она реагирует на изменение жёсткости и ловит поверхностные и приповерхностные дефекты.
• Термография: лучше всего видит расслоения, ударные повреждения, пористость, отслоения и воду в сотах. Она реагирует на тепловое сопротивление, поэтому любая воздушная прослойка на пути тепла проявляется.
• Пористость: микропористость замедляет поток тепла и читается в термографии как размытая тёплая зона; ширографии для её проявления нужна значительная нагрузка, что сложнее.

Сравнение скорости контроля в производстве

Главная цифра для руководителя ОТК это квадратные метры в час, которые определяются размером детали, порогом по размеру дефекта и временем цикла нагружения.

Параметр	Ширография	Импульсная термография
Типичная скорость контроля	6-30 м² в час (0,1-0,5 м² в минуту)	60-300 м² в час (1-5 м² в минуту)
Время цикла на деталь	1-5 минут с учётом нагружения	5-30 секунд на последовательность кадров
Поле зрения за одну съёмку	0,1-1 м²	0,1-1 м²
Подготовка поверхности	Не нужна, работает по окрашенной поверхности	Не нужна, но важны коэффициент излучения и блики
Что ограничивает производительность	Время механического или теплового нагружения	Перезарядка вспышек и охлаждение
Лучшее применение	Клеевые соединения, клеевые ремонты	Большие обшивки, панели, сотовые заполнители

Для большой сотовой панели термография работает секунды на позицию, тогда как ширографии нужен цикл нагружения между съёмками. Когда деталей тысячи в месяц, эта разница определяет мощность линии.

Чувствительность и пределы глубины

Чувствительность измеряется наименьшим дефектом, который метод надёжно находит на заданной глубине.

Характеристика	Ширография	Импульсная термография
Наименьший выявляемый дефект	Отслоения диаметром примерно 2-5 мм в поверхностном слое	Диаметр 2-10 мм в зависимости от глубины
Глубина контроля	Поверхность и несколько мм; зависит от размера дефекта и контраста жёсткости	1-3 мм в углепластике для импульса; глубже в локиновом режиме
Информация о глубине	Ограниченная, ухудшается с глубиной	По времени, позволяет оценить глубину
Влияние качества поверхности	Низкое	Высокое: доминируют коэффициент излучения и блики

Ни один из методов не просвечивает толстый углепластик так, как радиография или ультразвук. Потолок термографии лежит в нескольких миллиметрах от поверхности CFRP, потому что анизотропная теплопроводность углеродного волокна быстро гасит тепловую волну. Потолок ширографии зависит от размера дефекта, контраста жёсткости и приложенной нагрузки; маленькие глубокие дефекты просто не дают измеримой аномалии деформации.

Преимущества и недостатки

• Преимущества ширографии: бесконтактность, полнопольность, нечувствительность к качеству поверхности, прямое измерение механического отклика.
• Недостатки ширографии: нужен механизм нагружения, чувствительна к вибрации, длиннее цикл, ограниченная глубина.
• Преимущества термографии: очень высокая производительность, бесконтактность без оснастки нагружения, односторонний доступ.
• Недостатки термографии: чувствительна к коэффициенту излучения и бликам, мелкий предел глубины, нужно равномерное нагревание.

Когда выбирать какой метод

Выбирайте термографию, когда приоритетом является производительность, конструкция тонкая, а площадь большая, например обшивки фюзеляжа, обтекатели и сотовые панели в серийном производстве. Выбирайте ширографию, когда важен приоритет целостности клеевого соединения, например клеевые ремонты, зоны совместно отверждаемых стрингеров или узлы, где отслоение является риском сертификации и доступна управляемая нагрузка. Для клеевых заплат на самолётах в эксплуатации ширография с вакуумным нагружением это стандартная полевая процедура, поскольку она допускает окрашенные поверхности.

Гибридные системы и стандарты

Производственные линии всё чаще объединяют обе камеры в одном портале. Термографическая головка быстро сканирует большие зоны и отмечает аномалии; ширографическая головка затем проверяет каждую отмеченную зону под управляемой нагрузкой.

Методы опираются на два стандарта ASTM. ASTM E2581 охватывает ширографию композитов и сотовых заполнителей. ASTM E2582 охватывает импульсную термографию композитных панелей. Программы квалификации ответственных авиационных деталей обычно строят критерии приёмки вокруг этих документов, используя калибровочные панели с заложенными дефектами известного размера и глубины.

Часто задаваемые вопросы

Какой метод быстрее для контроля авиационного углепластика?

Импульсная термография покрывает площадь примерно в 10-20 раз быстрее, 1-5 м² в минуту против 0,1-0,5 м² в минуту у ширографии, потому что ей не нужен цикл нагружения между съёмками.

Какую глубину дефектов в углепластике видят ширография и термография?

Оба метода в углепластике являются приповерхностными. Импульсная термография надёжно видит дефекты на глубине 1-3 мм, а ширография обнаруживает дефекты на глубине нескольких миллиметров в зависимости от размера дефекта, контраста жёсткости и приложенной нагрузки.

Может ли один метод заменить другой на авиационной линии?

Не полностью. Термография быстро сканирует большие тонкие панели и находит теплобарьерные дефекты, а ширография проверяет механическую целостность клеевого соединения под нагрузкой. Многие предприятия используют обе камеры на гибридном портале, чтобы покрыть весь спектр дефектов.

Заключение

Ширография и термография это не соперники, а две полнопольные камеры, читающие разную физику. Ширография видит градиенты деформации под нагрузкой и подтверждает целостность соединения; термография видит тепловые барьеры на высокой скорости и сканирует большие тонкие зоны. Выбирайте исходя из приоритета дефектов, толщины детали и объёма производства, либо сразу используйте гибридную систему, сочетающую оба метода.
