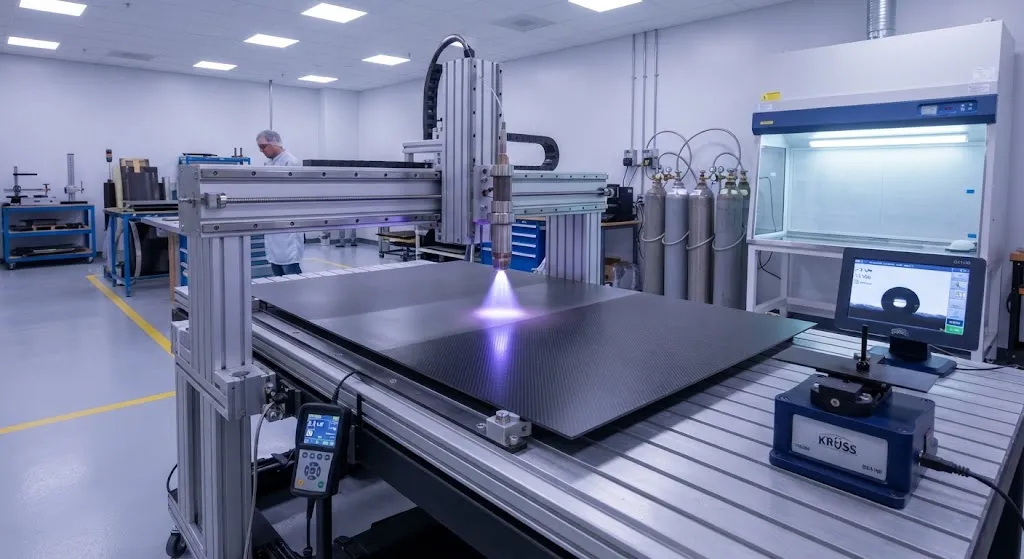

表面处理等离子活化：改善CFRP接头的粘接强度

引言

碳纤维增强聚合物（CFRP）接头的粘接需要可靠的表面处理来实现一致的粘接强度。机械打磨、剥离布去除和化学底漆已经服务了数十年，但各自引入了工艺变异性、污染风险或人工开销。等离子表面处理提供了一种根本不同的方法：它在分子水平上改变化合物表面化学，不移除材料也不留残留物，为胶粘剂润湿和化学键合创造最佳条件。

对于航空和汽车制造商，等离子活化解决了三个持续挑战。首先，它消除了手工打磨的变异性——粘接强度取决于表面能，而非砂纸粒度或操作员技术。其次，它实现了机械接触受限的复杂几何形状的粘接。第三，它产生具有可控保质期的洁净活化表面，简化生产调度。本文解释等离子活化机制，比较大气压和低压系统，量化粘接强度改善，并综述验证等离子处理CFRP接头的航空认证路径。

等离子活化机制

等离子处理通过四种协同机制改性CFRP表面：

• 表面清洁：高能等离子物种在无机械接触的情况下去除有机污染物——脱模剂、指纹、加工油。清洁效率超过溶剂擦拭方法，因为等离子能到达微米级表面特征。
• 化学官能化：等离子在复合材料表面引入极性官能团（羟基、羧基、胺基），将表面能从30-40 mN/m（未处理）提高到55-70 mN/m。更高的表面能改善胶粘剂润湿和化学键形成。
• 微粗糙化：受控等离子蚀刻创建纳米级表面形貌（Ra 0.1-0.5 μm），增强机械互锁而不产生喷砂或砂纸打磨造成的纤维损伤。
• 近表面层交联：等离子诱导的交联加强复合材料固化过程中形成的弱边界层，防止富树脂表面区域内的内聚破坏。

最终结果是为粘接优化的表面：化学活性、微织构、无弱边界层。通常实现比未处理表面高40-80%的粘接强度改善。

大气压vs低压等离子系统

两种等离子技术主导CFRP表面处理：

参数	大气压等离子	低压等离子
工作压力	760 Torr（常压）	0.1-10 Torr
处理宽度	10-100mm（单喷嘴）	整个腔室宽度（最大2m）
线速度	5-50 m/min	批次（5-30分钟周期）
设备成本	$50-200K	$200-800K
气体	空气、O2、N2、Ar	O2、Ar、N2、CF4
表面能增益	+20-30 mN/m	+25-35 mN/m
活化表面保质期	2-8小时	24-72小时
最佳应用	在线、连续零件	复杂3D零件、批次

大气压等离子适用于零件在处理头下连续移动的高速在线生产。低压等离子提供更均匀的复杂三维零件处理和更长的活化表面保质期，是航空结构件的首选。

粘接强度改善

定量粘接强度数据验证了等离子活化在CFRP接头类型中的效果：

• 单搭接剪切：等离子处理的CFRP/CFRP接头实现25-35 MPa，而打磨表面为15-20 MPa——改善60-75%。
• 双搭接剪切：等离子处理实现30-40 MPa，接近结构胶粘剂的设计许用值。
• T型剥离：剥离强度从1-2 N/mm（未处理）增加到4-6 N/mm（等离子处理），提高3-4倍。
• 碰撞性能：等离子处理接头在动态碰撞载荷下保持85-90%的静态强度，而打磨接头为60-70%。

一致性优势同样重要：等离子处理接头的粘接强度变异系数比手工打磨低15-20%，减少驱动设计折减系数的统计散差。

航空认证路径

等离子表面处理的航空应用已通过多个认证项目加速推进：

• 空客认证：空客已认证大气压等离子用于A350 XWB次要结构粘接，批准设备来自Plasmatreat和Velox。
• 波音BMS 8-220：波音材料规范8-220现将等离子处理列为CFRP粘接的批准表面处理方法。
• SAE ARP 5523：SAE航空航天推荐实践提供等离子处理复合材料结构的认证指南，标准化工艺参数和验收标准。
• Nadcap认证：具有Nadcap认证的复合材料粘接供应商越来越多地提供带文件化工艺规范的等离子处理粘接表面。

这些认证消除了以前将等离子处理限制于非结构应用的监管障碍。

过程控制与质量保证

等离子处理质量取决于受控的工艺参数：

• 表面能测量：接触角测量法验证处理后表面能≥55 mN/m。生产系统集成自动化表面能探头。
• 等离子功率密度：处理效果与功率密度（W/cm²）而非总功率相关；大气压系统通常在1-5 W/cm²运行。
• 处理速度：过度处理可能损伤纤维；处理不足留下不充分的活化。工艺窗口通常为标称速度的±10%。
• 保质期追踪：活化表面必须在验证的保质期窗口内粘接（大气压2-8小时，低压24-72小时）。
• 环境污染：后处理操作必须避免再污染；手套、洁净室和离子风是标准控制措施。

常见问题解答

等离子处理与剥离布去除相比如何？

剥离布去除通过机械分离创建织构表面，实现中等表面能（45-55 mN/m）和一致的粗糙度。等离子处理通过化学官能化实现更高表面能（55-70 mN/m），产生更强的粘接和更低的散差。然而，剥离布更易于实施且不需要设备投资。许多航空项目现规定关键接头采用剥离布后等离子活化，结合两种方法实现最大粘接可靠性。

等离子处理设备的典型投资回报率是多少？

大气压等离子系统（$50-200K）通常在12-18个月内实现回本，通过减少粘接失败废品（航空中每次$5,000-50,000）、消除消耗性磨料和溶剂（$10-30K/年）以及表面准备时间节省40-60%。低压系统（$200-800K）回本更慢（24-36个月）但提供更优的处理均匀性。ROI还应包括统计价值：更低的粘接强度散差允许更紧的设计折减系数，可能减少粘接面积和整体零件重量。

等离子处理可以在涂胶后应用吗？

不可以——等离子处理必须在涂胶前应用于裸露的复合材料表面。活化表面有有限的保质期，期间极性官能团保持化学键合活性。涂胶后处理无效。在生产中，等离子处理和涂胶必须在验证的保质期窗口内排序。一些系统将等离子处理头直接集成到机器人涂胶分配单元中，在单次通过中完成处理和粘接。

结论

等离子表面处理将CFRP粘接从可变的、劳动密集型的过程转变为受控的、可重复的制造步骤。40-80%的粘接强度改善、15-20%更低的散差以及消除机械打磨污染，解决了复合材料接头可靠性的核心挑战。随着空客、波音和SAE现将等离子处理表面认证用于结构应用，该技术已清除主流航空采用的监管路径。

对于评估表面处理方案的工程师，等离子活化为结构CFRP接头提供了粘接性能和工艺一致性的最佳组合。探索我们的碳纤维复合材料产品组合，专为粘接应用设计，或联系我们的工程团队讨论粘接项目的表面处理规格。
