Демпфирование вибраций в точном машиностроении: преимущества углеволокна
В приложениях точного машиностроения — от станин станков с ЧПУ до оптических портальных систем и роботизированных захватов — структурная вибрация является основным ограничивающим фактором для точности позиционирования, качества поверхности и производительности. Углеродные композиты (CFRP) обеспечивают уникальное сочетание высокой удельной жёсткости и вязкоупругого демпфирования, недоступное металлам. Коэффициент потерь (η) CFRP-ламинатов составляет 0,005–0,040 в зависимости от ориентации волокон, схемы укладки и выбора матрицы — по сравнению с 0,0002–0,001 для алюминия 6061-T6 и 0,0005–0,002 для стали.
Механизм прост: эпоксидная матрица действует как вязкоупругий слой между жёсткими углеродными волокнами. При циклической деформации ламината сдвиговые деформации на границе волокно-матрица рассеивают энергию в виде тепла. Это тот же принцип, что и демпфирование с ограничительным слоем, но интегрированное на микроуровне — без дополнительных демпфирующих покрытий или настроечных масс.

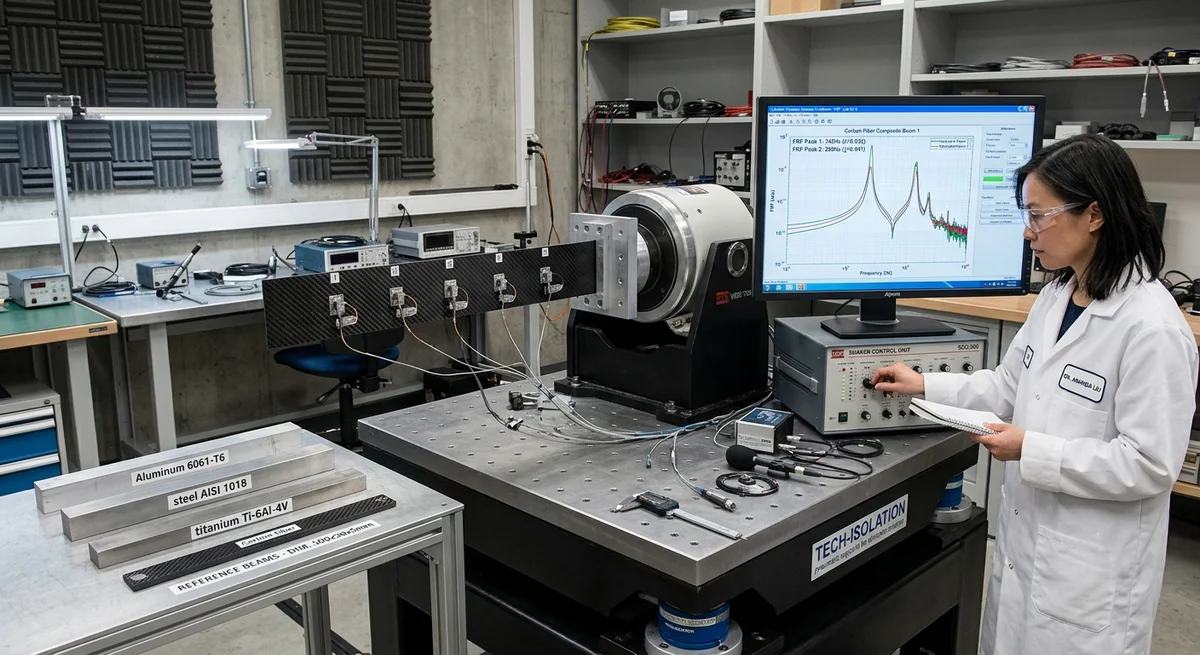

Коэффициент демпфирования по схемам укладки
| Схема укладки | FVF (%) | Собственная частота (Гц) — 300×50×5 мм консоль | Коэфф. демпфирования ζ (%) | Коэфф. потерь η | Применение |
|---|---|---|---|---|---|
| Однонаправленный [0°]₁₀ | 58 | 142 | 0,18 | 0,0036 | Колонны, стяжки (низкое демпфирование, высокая осевая жёсткость) |
| Перекрёстный [0/90]₅s | 56 | 128 | 0,42 | 0,0084 | Опорные плиты, манипуляторы |
| Косоугольный [±45]₅s | 55 | 76 | 0,95 | 0,0190 | Крутильные элементы, муфты |
| Квазиизотропный [0/±45/90]₂s | 54 | 112 | 0,65 | 0,0130 | Оптические скамьи, общие конструкции |
| Сэндвич [0/90]₂s + 10 мм PMI пенопласт + [0/90]₂s | 52 | 68 | 1,80 | 0,0360 | Портальные балки ЧПУ, высокодемпфирующие платформы |
| Вязкоупругий слой (0,1 мм VHB между [0/90]₃s обшивками) | 50 | 95 | 2,40 | 0,0480 | Метрологические рамы, оптические крепления |
Сравнение с металлами: количественные данные
| Материал | Плотность (г/см³) | Модуль (ГПа) | Удельная жёсткость | ζ (%) | Показатель демпф. × жёсткость |
|---|---|---|---|---|---|
| Алюминий 6061-T6 | 2,70 | 69 | 25,6 | 0,04 | 1,0 |
| Сталь A36 | 7,85 | 200 | 25,5 | 0,06 | 1,5 |
| Серый чугун | 7,15 | 115 | 16,1 | 0,30 | 4,6 |
| Однонапр. [0°] CFRP | 1,58 | 130 | 82,3 | 0,18 | 14,8 |
| Квазиизотропный CFRP | 1,55 | 55 | 35,5 | 0,65 | 23,1 |
| Сэндвич (CFRP+PMI пена) | 0,65 | 40 | 61,5 | 1,80 | 110,8 |
FAQ
В: Почему коэффициент демпфирования меняется в зависимости от ориентации слоёв?
О: Демпфирование в CFRP возникает в основном из-за сдвиговой деформации вязкоупругой матрицы. В ламинате [±45°] при изгибе слои испытывают значительные сдвиговые деформации, рассеивая больше энергии, чем слои [0°], где нагрузка воспринимается упругими волокнами. Сдвиговая деформация матрицы пропорциональна sin(2θ) — максимальна при 45° и равна нулю при 0°/90°.
В: Может ли CFRP заменить чугун в станкостроении?
О: Да, и это уже происходит. CFRP обеспечивает в 5,5 раз большую удельную жёсткость и в 6–10 раз большее демпфирование, чем серый чугун. Компромиссы: (1) CFRP в 3–5 раз дороже за кг, но общая стоимость выше только на 15–25% из-за снижения веса на 50–70%. (2) Анизотропный КТР требует тщательного проектирования. (3) Трещины в CFRP требуют замены, а не ремонта.
В: Какая конфигурация CFRP оптимальна для оптического стенда?
О: Рекомендуется квазиизотропные обшивки M40J + 10–20 мм пенопласт PMI + вязкоупругий слой 0,1 мм между обшивкой и сердечником. ζ > 2,0%, эквивалентная жёсткость 35–45 ГПа. Для точности < 100 нм дополните пассивными пневмоизоляторами.
В: Как температура влияет на демпфирование CFRP?
О: Демпфирование растёт с температурой. Ниже Tg − 40°C — постоянно (±10%). В диапазоне Tg − 40°C до Tg демпфирование увеличивается в 2–4 раза, жёсткость падает на 15–25%. Выше Tg матрица размягчается. Выбирайте смолу с Tg на 50°C выше рабочей температуры. Всегда запрашивайте данные DMA у поставщика.
