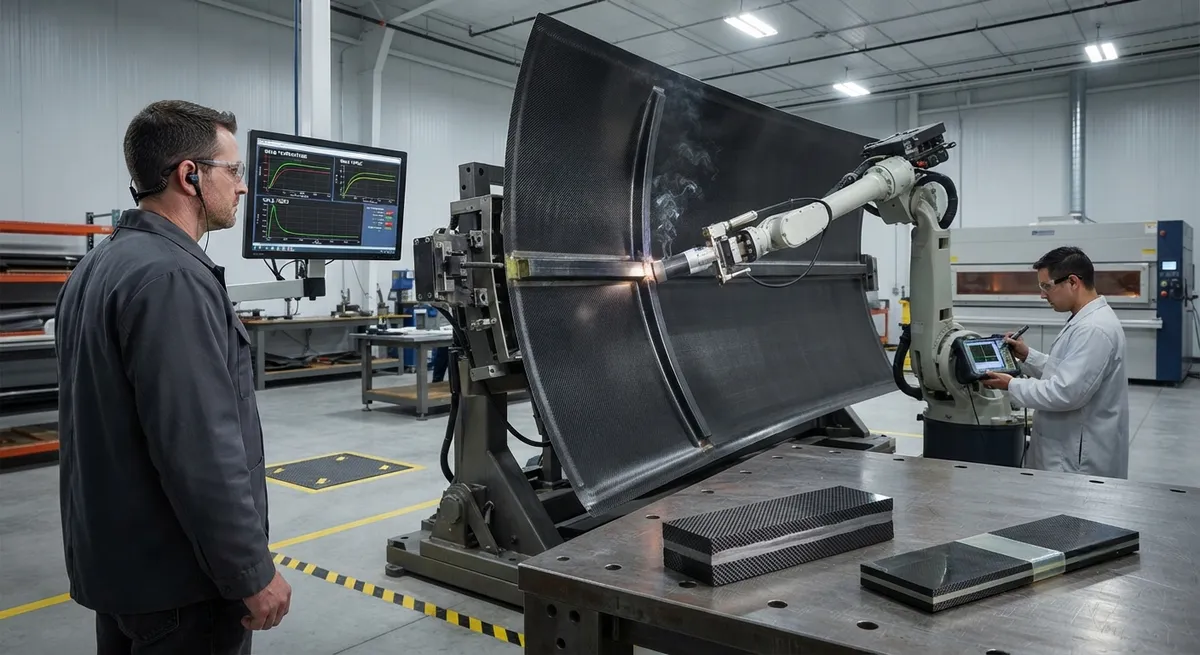

Соединение термопластичных композитов: сварка против склеивания для авиационных и автомобильных конструкций

Введение

Соединение термопластичных композитов стало ключевым производственным вопросом в современном аэрокосмическом производстве. Углеволоконные термопласты — материал выбора для фюзеляжных секций следующего поколения, крыльевых компонентов и автомобильных кузовных конструкций — можно соединять двумя принципиально разными способами: сваркой плавлением, которая расплавляет термопластичную матрицу на границе соединения, и склеиванием, при котором для соединения деталей используется отдельный клеевой слой. Выбор между ними определяет скорость производства, контролепригодность, стратегию ремонта и конечные характеристики соединения.

В этой статье сравниваются две технологии по критериям, наиболее важным для инженеров и покупателей: прочность соединения и толерантность к повреждениям, скорость процесса и потенциал автоматизации, контролепригодность и сертификация, а также стоимость жизненного цикла. Представлена основанная на данных система выбора правильного метода соединения для авиационных и автомобильных термопластичных конструкций.

Как работает каждый метод соединения

Оба метода основаны на принципиально разной физике. Понимание разницы необходимо для интерпретации их компромиссов по характеристикам:

• Сварка плавлением: Тепло расплавляет термопластичную матрицу на соединяемых поверхностях, а давление уплотняет расплавленный полимер, так что при охлаждении две детали становятся единым непрерывным материалом. В линию соединения не вводится никакое постороннее вещество. Основные варианты процесса — индукционная, контактная, ультразвуковая и лазерная сварка.
• Склеивание: Между подготовленными поверхностями деталей наносится реактопластичный или термопластичный клей, который отверждается или застывает, скрепляя их. Соединение содержит отдельный клеевой слой с собственными механическими свойствами, а подготовка поверхности — пескоструйная обработка, плазменная обработка или нанесение грунтовки — критически важна для качества склейки.

Сварка плавлением возможна только для термопластичных матриц, поскольку реактопласты не могут быть переплавлены. Склеивание работает и для реактопластных, и для термопластичных композитов, поэтому стратегия соединения часто влияет на выбор материала на стадии проектирования, а не только на стадии сборки.

Сравнение характеристик соединений

Прочность соединения и толерантность к повреждениям — первые критерии, которые оценивают инженеры. В таблице ниже сравниваются типичная прочность на сдвиг при одностороннем нахлесте и связанные свойства сварных и склеенных термопластичных соединений:

Свойство	Сварное соединение	Склеенное соединение	Примечания
Прочность на сдвиг нахлестного соединения	30-45 МПа	25-40 МПа	Сварка обычно на 10-20% выше
Режим разрушения	Когезионный (в материале)	Адгезионный или по подложке	Сварка исключает риск отказа адгезии
Чувствительность к влаге	Низкая	Высокая	Клей впитывает влагу, снижая прочность в горячем влажном состоянии
Ударная стойкость	Хорошая	Хорошая	Упрочненные клеи приближаются к сварке
Усталостные характеристики	Отличные	Хорошие	В сварных соединениях нет слабой границы
Температурная стойкость	Ограничена матрицей	Ограничена клеем	Клеи обычно выходят из строя при более низкой температуре

Сварные соединения стабильно достигают более высокой прочности на сдвиг, потому что путь нагрузки не пересекает отдельную материальную границу — соединение является самим исходным материалом. Склеенные соединения более чувствительны к качеству подготовки поверхности, влагопоглощению и рабочей температуре, что снижает проектные допуски. Однако склеивание дает критическое преимущество: оно может соединять реактопластные и термопластичные детали и лучше переносит геометрическую несостыковку, чем сварка.

Скорость процесса и автоматизация

Скорость производства — область, где два метода расходятся наиболее резко, особенно с учетом целей высокотемпового производства современных авиационных программ:

Фактор	Сварка плавлением	Склеивание
Время цикла на соединение	Секунды до минут	Минуты до часов (отверждение)
Подготовка поверхности	Минимальная (только обезжиривание)	Обширная (шлифовка, плазма, грунтовка)
Этап отверждения или охлаждения	Только охлаждение, без химического отверждения	Требуется полный цикл отверждения клея
Потенциал автоматизации	Очень высокий	Умеренный
Контроль в линии	Встроенный (температура, давление)	Косвенный (толщина клеевого шва, состояние отверждения)

Сварка устраняет два самых медленных этапа склеивания: подготовку поверхности и отверждение клея. Сварное соединение может быть выполнено за долю времени, а параметры процесса — температура, давление и время сварки — непосредственно измеримы, что обеспечивает замкнутый контроль качества. Именно поэтому программы, нацеленные на высокий темп производства, такие как секции фюзеляжа узкофюзеляжных самолетов, рассматривают сварку как базовый процесс соединения. Склеивание остается конкурентоспособным для низкотемповых применений, сложной геометрии и соединений, где доступ для сварки непрактичен.

Контролепригодность и сертификация

Сертификационные требования определяются способностью контролировать соединение и доказывать его исправность. Это самое значимое различие между двумя методами для аэрокосмической отрасли:

• Сварные соединения: Соединение образуется материал к материалу без постороннего слоя, поэтому обычный ультразвуковой контроль надежно выявляет пустоты, дефекты сцепления и расслоения. Поскольку процесс параметрический и контролируемый, в некоторых применениях статистическое управление процессом может демонстрировать качество соединения без 100% контроля.
• Склеенные соединения: Сертификационные органы долго рассматривали склеивание силовых конструкций как трудно поддающееся сертификации, потому что неразрушающий контроль пока не может надежно выявлять слабую адгезию — плохую химическую связь, проходящую механический контроль. Это заставило аэрокосмическую отрасль требовать контроля процесса, пробной нагрузки и осторожных проектных допусков для склеенных силовых конструкций.

Преимущество сварки в контролепригодности существенно: отсутствие отдельной клеевой линии устраняет самое слабое звено, вокруг которого должна строиться сертификация склеивания. Такие программы, как концепции термопластичных фюзеляжей коммерческих самолетов следующего поколения, называют контролепригодность сварки ключевым фактором выбора сварки плавлением вместо склеивания для силовых конструкций.

Стоимость жизненного цикла и ремонт

За пределами завода два метода различаются и в экономике технического обслуживания и ремонта:

• Ремонт сварных конструкций: Поврежденную термопластичную конструкцию можно повторно сварить или заварить заплатку тем же процессом, восстанавливая свойства исходного материала. Ремонт быстрый и не требует управления сроком годности клея.
• Ремонт склеенных конструкций: Ремонт требует смешивания клея, подготовки поверхности и циклов отверждения, а отремонтированная клеевая линия наследует сертификационные проблемы склеенных соединений.
• Разборка: Сварные соединения можно переплавить для контролируемой разборки; склеенные соединения, как правило, нельзя разделить без повреждений.

Для высокообъемных автомобильных применений более короткое время цикла сварки напрямую ведет к меньшей стоимости соединения. Для аэрокосмической отрасли сниженное бремя контроля и более простой ремонт могут снизить как первоначальную производственную стоимость, так и стоимость поддержки в течение срока службы, хотя сварочное оборудование специализировано, а процесс требует более высокой точности оснастки.

Часто задаваемые вопросы

Всегда ли сварка прочнее склеивания для термопластов?

В большинстве случаев да: сварка плавлением дает более высокую прочность на сдвиг нахлестного соединения, чем склеивание, обычно на 10-20% выше для сопоставимых соединений. Причина структурная: сварное соединение не имеет отдельного клеевого слоя, поэтому путь нагрузки полностью остается в исходном материале, устраняя границу адгезии как место разрушения. Сварные соединения также меньше страдают от влаги и температурной деградации. Однако сварка не всегда лучший инженерный выбор. Склеивание может соединять реактопластные детали с термопластичными, переносит большую геометрическую несостыковку и может более прощающе распределять нагрузку по большим площадям склейки. Для соединений с тонкими склеиваемыми элементами или где разборка никогда не нужна, склеивание может быть вполне достаточным и дешевле в оснастке. Правильный ответ зависит от применения, а не от общего правила.

Почему сварную термопластичную конструкцию легче сертифицировать, чем склеенную?

Сложность сертификации склеивания связана с неспособностью неразрушающего контроля надежно выявлять слабую адгезию — связь, проходящая ультразвуковой контроль, но химически дефектная, может все же разделиться в эксплуатации. Это вынуждает применять консервативные проектные допуски и строгий контроль процесса для склеенных силовых конструкций. Сварные соединения образуются материал к материалу без клеевого слоя, поэтому обычные ультразвуковые методы уверенно выявляют пустоты, пористость и расслоения в зоне сварки. Кроме того, параметры сварки, такие как температура, давление и время уплотнения, непосредственно измеримы в процессе, что обеспечивает контроль в замкнутом контуре и статистическое управление процессом. Вместе это дает сертификационным органам гораздо более веские доказательства целостности соединений для сварных конструкций.

Какой процесс сварки лучше всего подходит для термопластичных композитных деталей самолета?

Единого лучшего процесса нет; выбор зависит от геометрии соединения и объема производства. Индукционная сварка хорошо подходит для длинных непрерывных соединений, таких как стрингеры и шпангоуты обшивки фюзеляжа, поскольку работает без прямого контакта нагревательного элемента и может быть автоматизирована роботами. Контактная сварка проста и недорога, но оставляет встроенный нагревательный элемент в соединении. Ультразвуковая сварка дает очень короткие циклы и идеальна для точечных швов, кронштейнов и малых и средних соединений. Лазерная сварка обеспечивает точный подвод тепла и высокие скорости для нахлестных соединений с доступными кромками. Производственные программы обычно комбинируют процессы: непрерывная ультразвуковая сварка для стрингеров, индукционная для длинных шпангоутных соединений и точечная для сборки. Лучший подход — проектировать геометрию соединения вокруг процесса сварки заранее, а не выбирать процесс после заморозки конструкции.

Можно ли вообще использовать склеивание для силовых конструкций самолета?

Да, оно широко используется в современных самолетах — большинство силовых композитных конструкций в эксплуатации сегодня склеены, включая многие узлы фюзеляжа и оперения. Ключ в том, что сертификация требует либо надежного подхода к контролю процесса, либо проектной философии толерантности к повреждениям, при которой конструкция спроектирована на выживание при полном отказе клеевой линии. Современные программы сочетают строгий контроль подготовки поверхности, мониторинг процесса, пробные нагрузки критических соединений и щедрые проектные допуски. Компромисс в весе и стоимости: клеевые линии должны рассчитываться консервативно, а бремя контроля процесса велико. Для термопластичных конструкций сварка снимает большую часть этого бремени, потому что обоснование контролепригодности сильнее, поэтому концепции термопластичных фюзеляжей следующего поколения отдают предпочтение сварке для самых больших и наиболее ответственных за безопасность соединений.

Заключение

Выбор между сваркой и склеиванием термопластичных композитов — это системное решение, выходящее далеко за пределы прочности соединения. Сварка дает более высокую прочность на сдвиг нахлестного соединения, более короткие циклы, лучшую контролепригодность и более простой ремонт, что делает ее ведущим кандидатом для высокотемпового аэрокосмического и автомобильного производства. Склеивание сохраняет преимущества в соединении разнородных материалов, компенсации геометрической несостыковки и упрощении оснастки для низкотемповых применений. Выигрышная стратегия — решить метод соединения заранее и спроектировать детали, оснастку и контроль процесса вокруг него.

Инженерам, оценивающим технологии соединения для новых термопластичных программ, следует начинать с целевого темпа производства и сертификационных ограничений, затем выбирать подходящий процесс или комбинацию процессов. Ознакомьтесь с нашей продукцией из углеволокна и возможностями термопластичных композитов, или свяжитесь с нашей инженерной командой, чтобы обсудить выбор процесса соединения и квалификацию соединений для вашей авиационной или автомобильной программы.
