Штамповка термопластичных углеволоконных ламинатов: время цикла, качество консолидации и оснастка

Введение

Штамповка термопластичных композитов — это процесс, который ставит углеволоконные композиты на одни производственные часы со штампованной сталью. Консолидированный термопластичный ламинат нагревается выше температуры плавления матрицы, переносится в пресс и формуется между парными металлическими штампами за цикл, обычно составляющий 30-90 секунд, — сопоставимо с тактом линии штамповки кузова. Автомобильная промышленность развивает этот процесс два десятилетия, потому что это единственный маршрут производства композитов, чье время цикла масштабируется до объемов выпуска автомобилей, а недавние программы по корпусам тяговых батарей, конструкциям сидений и деталям пола, важным для краш-безопасности, перевели его из пилота в серийное производство.

Успех процесса держится на трех технических опорах: бюджете времени цикла, качестве консолидации, достигаемом при высоком давлении формования, и конструкции оснастки, обеспечивающей формование окончательной формы без гофр и повреждения волокна. В статье каждая опора рассматривается с производственными данными, после чего описываются требования к материалам и оборудованию, которым должна удовлетворять программа штамповки.

Бюджет времени цикла: на что уходят секунды

Цикл штамповки — не один шаг, а последовательность, и каждый шаг занимает время. В таблице ниже приведен типичный бюджет цикла для автомобильной конструкционной детали из ламината углеволокно/PPS или углеволокно/PA6:

Этап процесса	Типичная длительность	Примечания
Нагрев заготовки (инфракрасная печь)	30-90 с	Нагрев выше Tm; автоматика переносит заготовку в пресс
Перенос в пресс	3-8 с	Должен оставаться выше Tm; тепловой бюджет критичен
Ход формования	2-5 с	Парные штампы смыкаются; ламинат обтягивается и консолидируется
Выдержка под давлением	10-30 с	Полное давление удерживается до замораживания детали выше Tg
Раскрытие штампа и съем детали	5-10 с	Деталь охлаждена в штампе ниже Tg; автоматика удаляет
Полный цикл	50-140 с	против 15-40 с для неармированной штампованной стали

Два рычага, сжимающих цикл, — скорость нагрева и охлаждение в штампе. Инфракрасные печи с высокой плотностью мощности нагревают ламинат толщиной 1-2 мм от комнатной температуры до 350°C за 30-45 секунд. Охлаждение в штампе, где сам инструмент имеет регулировку температуры, замораживает деталь ниже температуры стеклования, пока она еще под давлением, устраняя отдельную станцию охлаждения. При оптимизации обоих рычагов автомобильные программы сообщают о циклах 60-90 секунд для конструкционных деталей — все еще медленнее стали, но уже не дисквалифицирующий разрыв.

Качество консолидации при высоком давлении

Штамповка консолидирует ламинат непосредственно в ходе хода формования, используя усилие пресса. Типичные давления формования — 10-50 бар, что значительно выше 1-3 бар горячей драпировки, и именно это давление закрывает микроскопические поры и способствует межслойной связи. Качественные результаты хорошо задокументированы:

• Содержание пор: при давлении формования 10-20 бар достижимо содержание пор 1-2% при хорошем исходном ламинате; при 30-50 бар и оптимизированной температуре сообщается о значениях ниже 1% — сопоставимо с автоклавной консолидацией.
• Межслойная прочность на сдвиг: штампованные ламинаты обычно сохраняют 90-100% межслойной прочности исходного консолидированного ламината при соблюдении окна температуры формования, поскольку матрица заново плавится и связывается по всей границе раздела.
• Объемная доля волокна: объемная доля волокна исходного ламината сохраняется при формовании; давление перераспределяет смолу, но не меняет содержание волокна.
• Риск дефектов на элементах: острые радиусы, ребра и бобышки концентрируют и давление, и деформацию волокна. Без правильного проектирования радиусов (обычно ≥3-5 мм для штамповки) и контроля прижимов на этих элементах возникают смыв волокна или голодание смолы.

Практический вывод: качество консолидации определяется исходным ламинатом и температурным окном, а не только усилием пресса. Хорошо консолидированная низкопористая заготовка, отформованная в своем окне, выходит из пресса консолидированной; некачественная заготовка давлением не «исцеляется».

Правила проектирования оснастки для штамповки окончательной формы

Штамповка деталей окончательной формы требует парных металлических штампов, и их конструкция определяет и качество детали, и ресурс инструмента. Управляющие правила устоялись в автомобильных и аэрокосмических программах штамповки:

• Термоконтроль — главная задача штампа: штампы работают горячими (обычно 180-220°C для PPS, 200-250°C для матриц семейства PEEK), чтобы удерживать деталь выше Tg во время формования, а затем охлаждаются для замораживания. Равномерность температуры по полости — в пределах ±5°C — предпосылка стабильного пружинения и кристалличности.
• Радиусы и уклоны: минимальные внутренние радиусы 3-5 мм и уклоны 1-3 градуса предотвращают мостикообразование волокна и облегчают съем. Более острые элементы требуют локального перепроектирования или дополнительных операций.
• Прижимы и удержание кромки: регулируемые прижимы управляют потоком материала в полость, предотвращая гофры при глубокой вытяжке и смыв волокна на сдвиговых элементах.
• Упрочненные штамповые стали с низкофрикционными покрытиями: высокие температуры формования и стеклообразный расплав полимера требуют поверхностей, устойчивых к износу и обеспечивающих чистый съем; распространены стали P20 и H13 с PVD-покрытиями, ресурс инструмента — десятки тысяч циклов.
• Вентиляция: воздух, запертый между заготовкой и штампом, должен выходить через микро-вентиляцию или инженерные зазоры; запертый воздух — самая частая причина поверхностных пор в штампованных деталях.

Стоимость штампов — капитальный барьер штамповки: производственный комплект для автомобильной детали обычно стоит $100000-500000 в зависимости от размера и сложности. Поэтому штамповка оправдана только объемом — амортизированная стоимость оснастки на деталь падает ниже альтернатив компрессионного формования и автоклава при объемах в десятки тысяч единиц в год.

Требования к материалам и оборудованию

Не каждый углеволоконный ламинат поддается штамповке. Материал должен одновременно обеспечивать два свойства: высокую текучесть расплава для формования и высокую жесткость выше Tg для обращения с деталью. Практические требования таковы:

Требование	Почему важно	Типичное решение
Низкопористая консолидированная заготовка	Давление не может «исцелить» пористый исходный ламинат	Консолидированные панели OML или прокатанный лист, пористость <1%
Матрица с высокой текучестью расплава	Должна заполнять ребра и бобышки при 10-50 бар	PA6, PA66, PPS с подобранной молекулярной массой
Архитектура армирования для сдвига	Ткань или раскроенная заготовка обтягивает двойную кривизну	Ткани саржевого или атласного переплетения; UD-ленты для силовых путей
Автоматизация высокотемпового переноса	Заготовка должна переместиться из печи в пресс выше Tm	Роботизированный перенос с тепловым бюджетом <8 с
Система штампа с термоконтролем	Охлаждение в штампе задает кристалличность и пружинение	Нагреваемые/охлаждаемые штампы с замкнутым контуром

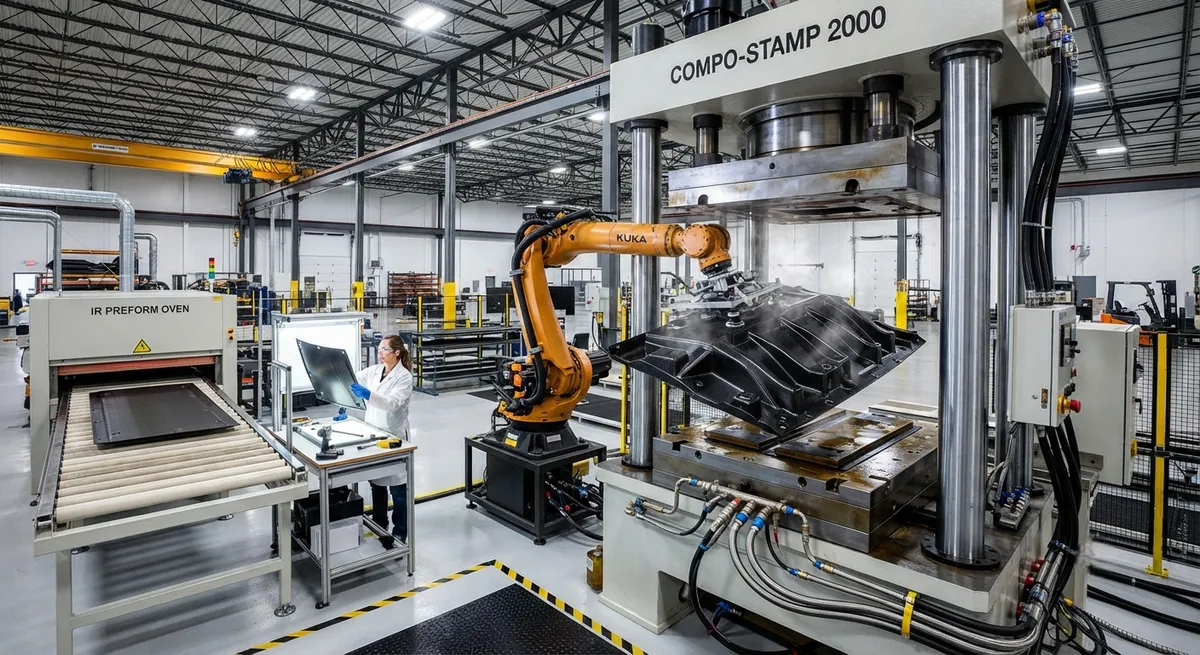

Комплект оборудования — инфракрасная печь, быстродействующий пресс усилием 200-400 тонн для автомобильных деталей, штампы с термоконтролем и роботизированный перенос — представляет капитальные вложения примерно $1-3 млн на производственную ячейку, сопоставимо со средней линией штамповки металла и значительно ниже инфраструктуры автоклава для той же стоимости деталей.

Сравнение стоимости маршрутов производства композитов

Для репрезентативной автомобильной конструкционной детали при трех годовых объемах полная производственная себестоимость (с амортизацией оснастки) ранжируется следующим образом:

Объем (дет./год)	Штамповка	Компрессионное формование (термореактив)	Препрег + автоклав
1 000	$$$ (доминируют штампы)	$$	$$
10 000	$$	$$	$$$
50 000+	$ (минимальная)	$$	$$$$

При 50 000 деталях в год преимущество штамповки по времени цикла — примерно в 4-6 раз быстрее термореактивного компрессионного формования при сопоставимой детали — делает ее самым дешевым композитным маршрутом. Точка пересечения, где штамповка становится дешевле компрессионного формования, обычно находится между 10 000 и 30 000 деталей в год в зависимости от размера детали и сложности штампов.

Часто задаваемые вопросы

Насколько быстрее штамповка термопластов, чем компрессионное формование термореактивов?

Для эквивалентной автомобильной конструкционной детали циклы штамповки составляют 50-140 секунд против примерно 5-15 минут для термореактивного компрессионного формования (включая время отверждения в нагретой форме). Это улучшение времени цикла в 4-6 раз. Разрыв возникает из-за способности термопласта консолидироваться за секунды после плавления и замерзать в охлажденном штампе, тогда как термореактив должен химически отверждаться под нагревом минутами. При годовых объемах выше примерно 10 000-30 000 деталей это преимущество цикла с лихвой компенсирует более высокую стоимость парной оснастки.

Что вызывает дефекты в штампованных термопластичных углеволоконных деталях и как их предотвращают?

Три самых распространенных дефекта — гофры (от избыточного материала, который не может сдвинуться), смыв волокна (смещение волокон на острых элементах) и поверхностные или внутренние поры (от запертого воздуха). Гофры предотвращаются контролем прижимов, дозирующих поток материала, и архитектурами армирования с высоким сдвигом, такими как саржевые ткани. Смыв волокна предотвращается увеличенными радиусами (≥3-5 мм) и контролем позиционирования заготовки. Поры предотвращаются правильной вентиляцией полости штампа и исходным низкопористым консолидированным ламинатом. Каждый класс дефектов также выявляется онлайн-мониторингом — кривые температуры штампа и усилия пресса записываются на каждую деталь и сравниваются с аттестованными окнами процесса.

Ограничена ли штамповка термопластов автомобильной отраслью, или она работает для аэрокосмических деталей?

Штамповка работает для любого применения, где объем оправдывает парную оснастку и где геометрия детали подходит для пресса. В аэрокосмической отрасли она используется для высокообъемных конструкционных элементов — кронштейнов, зажимов, компонентов кресел и конструкций пола, — а не для крупных обшивок, поскольку размер стола пресса и стоимость штампов растут с площадью детали. Для крупных двоякоизогнутых панелей более экономичны горячая драпировка или непрерывные процессы. Путь аэрокосмической квалификации хорошо отработан: штампованные детали квалифицируются по той же схеме контроля процесса и неразрушающего контроля, что и другие термопластичные конструкции.

Заключение

Штамповка термопластичных композитов сжимает производство углеволоконных композитов в мир времени цикла штамповки металла. При оптимизации нагрева, переноса, формования и охлаждения в штампе конструкционные детали проходят цикл за 60-90 секунд при давлении формования 10-50 бар, давая содержание пор ниже 1-2% и геометрию окончательной формы прямо из пресса. Экономика пересекается с компрессионным формованием при объемах примерно 10 000-30 000 деталей в год, делая штамповку объемным маршрутом для композитов в автомобильной отрасли и высокотемповых аэрокосмических применениях.

Для производителей, оценивающих высокообъемную композитную программу, штамповка заслуживает анализа всякий раз, когда время цикла и выпуск деталей окончательной формы являются решающими факторами. Изучите наши термопластичные углеволоконные ламинаты, ткани и ленты, подходящие для штамповки, или свяжитесь с нашей инженерной командой, чтобы обсудить выбор материалов и квалификацию процесса для вашей производственной линии.
