Быстроцикловые термопластичные батарейные поддоны: изготовление с тактом менее 5 минут для структурных платформ электромобилей

Введение

Программы электромобилей измеряют производственную целесообразность секундами такта, а не сэкономленными килограммами. Корпус батареи — одна из самых крупных деталей платформы электромобиля: типичный корпус C-класса имеет длину более 1 400 миллиметров и в одной конструкции несет требования по ударопрочности, смятию и защите от теплового разгона. Когда проектировалось первое поколение батарейных поддонов, объемы производства не оправдывали оснастку для чего-либо более быстрого, чем сварные узлы из алюминиевых профилей. Это ограничение изменилось. Серийные платформы теперь планируют сотни тысяч единиц в год, и деталь, которая ранее требовала десятков операций сварки, герметизации и окраски, должна сходить с пресса за считанные минуты.

Термопластичные композиты — это маршрут, снимающий это противоречие. Прессование прямым длинноволокнистым термопластом (D-LFT) перерабатывает матрицу PA6 с уровнем армирования около 45% длинного стекловолокна, а тот же процесс принимает углеродное волокно и термопластичные листы с непрерывным волокном для локального структурного армирования. В результате получается батарейный поддон, сочетающий одностадийное формование, интегрированные каналы охлаждающих плит и структурную жесткость в одном цикле прессования, который стабильно укладывается в пять минут.

Почему такт стал ограничением

Стальные и алюминиевые корпуса собираются, а не формуются. Алюминиевый поддон начинается с экструдированных профилей, которые обрабатываются, свариваются MIG-сваркой в раму, герметизируются лазерной сваркой и покрываются катодным электрофорезом для защиты от коррозии. Каждый из этих шагов добавляет время у линии, площадь цеха и риск отклонений. Исследования крупноформатных корпусов последовательно показывают, что стоимость металлических корпусов определяется числом вторичных операций — сварки, пробивки, клепки, герметизации — а не самим сырьем.

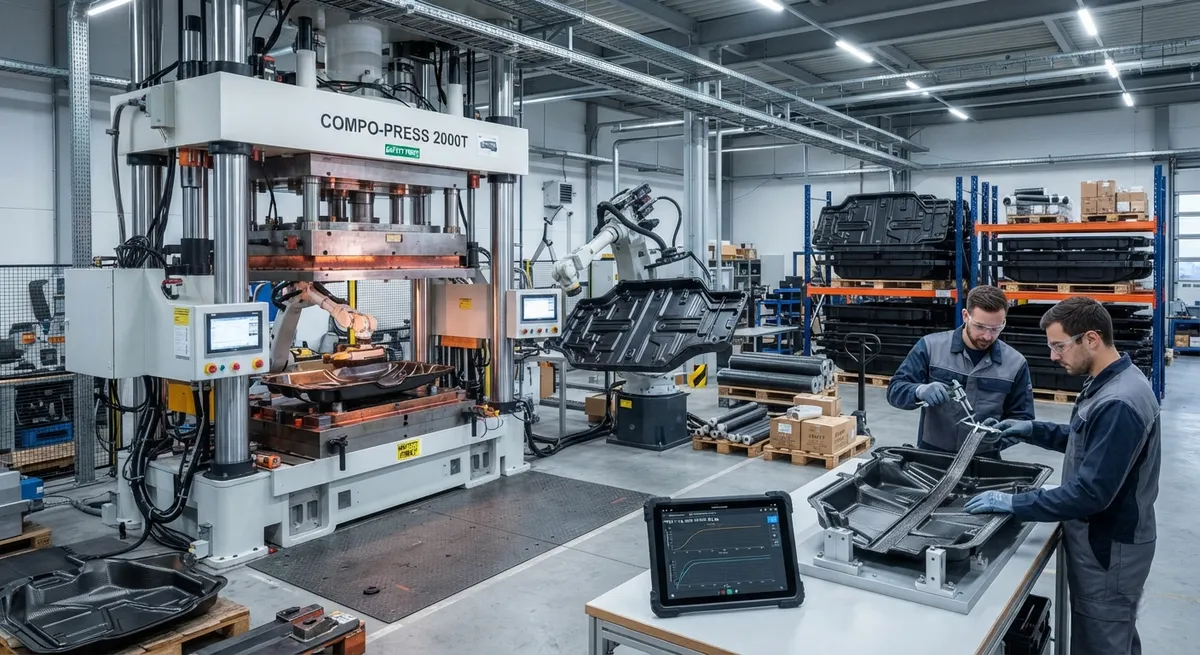

Термопластичное формование сжимает всю технологическую цепочку. Экструдированная термопластичная заготовка укладывается роботом в нагретую пресс-форму и формуется под гидравлическим давлением; такие элементы, как крепеж, охлаждающие плиты и ребра жесткости, интегрируются в оснастку, исключая вторичную сборку. Поскольку полимер коррозионностойкий и электроизоляционный, этап катодного электрофореза исчезает полностью, а меньшее число герметизирующих стыков снижает риск утечек по всему пакету. Цикл состоит из нагрева, формования и охлаждения, и современные прессы удерживают полный этап формования крупноформатных поддонов в окне от четырех до шести минут.

Маршрут D-LFT и одностадийное формование

Прессование прямым длинноволокнистым термопластом — основной процесс для таких поддонов. В D-LFT полимерная матрица, обычно PA6, как в LANXESS Durethan B24CMH2.0, компаундируется с армирующими ровингами в непрерывной экструзии непосредственно перед пресс-формой, что сохраняет длину волокна лучше, чем предварительно компаундированные гранулы. Случайно ориентированный длинноволокнистый мат обеспечивает изотропную жесткость в плоскости днища поддона, а термопластичные листы с непрерывным волокном, такие как Tepex, укладываются локально там, где нагрузки при ударе и точки крепления требуют направленной прочности. Совместная разработка Envalior и Kautex, установившая полноценный высоковольтный батарейный поддон в VW ID.3, объединила PA6 D-LFT с 45% длинного стекловолокна и локальным армированием Tepex в едином этапе прессования.

Та же прессовая инфраструктура масштабируется на углеродное волокно. Короткие и длинные углеродные волоконные компаунды в диапазоне $8-10 за килограмм входят в тот же процесс D-LFT и прессования, повышая жесткость на килограмм там, где стекловолоконной базы недостаточно. Поэтому это семейство процессов не является решением по одному материалу, а представляет собой градуированный набор: стеклянный D-LFT для поддонов, управляемых стоимостью; модифицированный углеродным волокном D-LFT там, где целевые показатели массы ужесточаются; и гибридные компоновки с вставками из непрерывного волокна в критичных к удару местах. Все они разделяют одностадийный этап формования и его такт менее 5 минут.

Стоимость материалов и характеристики в таблице

Выбор материала батарейного поддона — это трехсторонний компромисс между стоимостью детали, структурными характеристиками и производственным тактом. В таблице сравниваются основные маршруты по цифрам, которые реально запрашивают закупочные группы:

Параметр	Сборка из алюминиевых профилей	Стеклянный D-LFT PA6	Модифицированный углеволокном D-LFT
Стоимость компаунда за кг	Н/П (обработанные профили)	$3-5	$8-10 (короткое УВ)
Цикл формования / сборки	Часы (сварка + герметизация + окраска)	4-6 минут	4-6 минут
Вторичные операции	10-15 (сварка, сверловка, герметизация, окраска)	1-2 (вставки, проверка герметичности)	1-2 (вставки, проверка герметичности)
Удельная жесткость	Базовый уровень	Около базового уровня стекловолокна	+30-50% против стеклянного D-LFT
Масса против алюминия	Базовый уровень	До 50% легче	До 50% легче
Защита от коррозии	Требуется (катодный электрофорез)	Не требуется	Не требуется
Герметичная интеграция	Много стыков	Формование, мало стыков	Формование, мало стыков

Закономерность последовательна: термопластичные маршруты обменивают немного более высокую стоимость материала за килограмм на резкое сокращение такта и вторичных операций. При больших объемах экономия на стороне пресса доминирует, поэтому экономика процесса смещается в пользу термопластичных поддонов по мере роста объемов производства.

Почему термореактивные и автоклавные маршруты уступают

Структурные детали батарей можно изготавливать и из углеродного эпоксидного препрега, но экономика процесса не выдерживает масштабирования объемов. Отверждение в автоклаве занимает часы на деталь, препрег требует хранения в морозильнике и управления размораживанием, а каждый цикл отверждения занимает дорогой сосуд под давлением. Термореактивная обработка только на вакуумном мешке ослабляет ограничение по оборудованию, но сохраняет длительное время отверждения в форме и добавляет трудоемкие операции выкладки и удаления воздуха. В сравнении с маршрутом D-LFT термореактивные процессы дают отличную жесткость, но не удовлетворяют требованию такта, которое определяет современные темпы линий электромобилей. Термопластичное формование сохраняет и решающее преимущество на этапе окончания жизненного цикла: матрицу можно переплавить, а волокно извлечь, а не выжигать из сшитой матрицы.

Характерные области применения

Быстроцикловые термопластичные батарейные поддоны внедряются во всем спектре электромобилей:

• Корпуса cell-to-pack (CTP): Полностью композитные поддоны, в которых ячейки устанавливаются непосредственно в пакет, что исключает модульное оборудование и повышает объемную плотность энергии за счет уменьшения зазора между ячейками и корпусом.
• Напольные поддоны для чистых электромобилей: Крупноформатные одностадийные поддоны длиной более 1 150 миллиметров с локальными вставками из непрерывного волокна в местах порогов и креплений поперечин.
• Поддоны для гибридов и подзаряжаемых гибридов: Меньшие поддоны до примерно 750 миллиметров, использующие только стеклянный D-LFT там, где требования к жесткости выполняются без углеродного армирования.
• Крышки и защита днища: Формованные термопластичные крышки с интегрированными каналами нагрева и терморегулирования, заменяющие штампованные металлические крышки и их уплотнительные прокладки.
• Пакеты коммерческого транспорта: Более длинные поддоны меньшего объема, где одностадийная оснастка амортизируется на меньшее число единиц, но экономия на сборке все равно оправдывает переход.

Часто задаваемые вопросы

Насколько быстр цикл формования термопластичного батарейного поддона?

Крупноформатное прессование D-LFT удерживает полный этап формования примерно в пределах четырех-шести минут для деталей длиной более 1 100 миллиметров, а более короткие поддоны формуются быстрее. Значимо сравнение общего времени технологической цепочки: алюминиевый корпус по-прежнему требует часов сварки и герметизации на нескольких рабочих местах, тогда как термопластичный маршрут сжимает деталь в один цикл прессования с одной-двумя вторичными операциями для вставок и проверки герметичности.

Может ли термопластичный поддон соответствовать структурным требованиям батареи электромобиля?

Да, если компоновка материала спроектирована под нагрузочный случай. Стеклянный D-LFT PA6 с примерно 45% длинного волокна обеспечивает изотропную жесткость днища поддона, а термопластичные листы с непрерывным волокном, размещенные на порогах, поперечинах и в точках крепления, несут направленные ударные нагрузки. Комбинация D-LFT и Tepex прошла системные испытания на удар, смятие и вибрацию в прототипах, включая полностью работоспособный высоковольтный поддон, установленный в VW ID.3. Управление тепловым разгоном решается отдельно охлаждающими плитами и слоями изоляции, интегрированными при формовании.

Как стоимость термопластичного поддона соотносится с алюминием при больших объемах?

Компаунды дороже за килограмм — примерно $3-5 за кг для стеклянного D-LFT и $8-10 за кг для модифицированного углеродным волокном D-LFT против обработанных алюминиевых профилей — но при больших объемах общая стоимость детали определяется трудоемкостью сборки и оснасткой. Исключение десяти-пятнадцати вторичных операций, отказ от катодного электрофореза и сокращение такта с часов до минут решительно смещают точку пересечения общих затрат в пользу термопласта в масштабе, с дополнительной экономией от меньшего числа герметизирующих стыков и снижения брака при проверке герметичности.

Заключение

Быстроцикловые термопластичные батарейные поддоны превращают самую крупную структурную деталь платформы электромобиля в одностадийную операцию формования. Прессование D-LFT PA6 обеспечивает такт менее 5 минут при крупном формате, интегрированное формование элементов устраняет длинный хвост операций сварки и герметизации, а локальное армирование непрерывным волокном закрывает разрыв в жесткости, который одно стекловолокно достичь не может. Там, где целевые показатели массы ужесточаются, модифицированные углеродным волокном компаунды D-LFT входят в тот же процесс по цене $8-10 за килограмм, делая переход от стеклянного к углеродному армированию решением, нейтральным по отношению к оснастке.

Для инженерных команд, проектирующих новую программу корпуса батареи, рамка принятия решения ясна: определите контур жесткости, сравните затраты на такт у пресса с затратами на сборку металлического корпуса и выберите систему армирования — стеклянную, модифицированную углеродом или гибридную — которая удовлетворяет бюджету массы. Изучите наш ассортимент углеродных тканей и форматов армирования, совместимых с термопластами, или свяжитесь с нашей инженерной командой, чтобы обсудить спецификации армирования для вашей программы поддонов.
