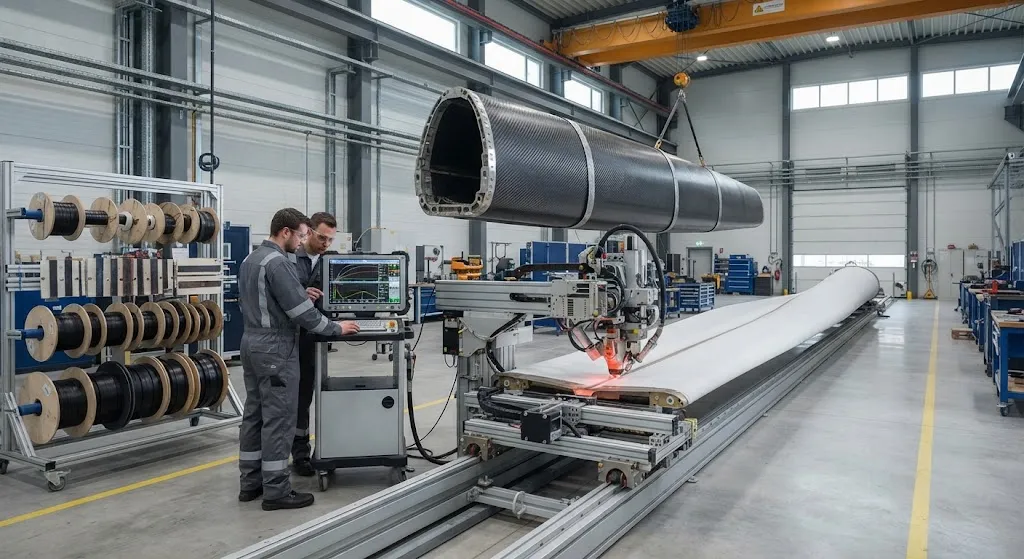

Термосварка при сборке термопластичной лопасти: замена клея сварными соединениями

Введение

Клеевое соединение десятилетиями было методом соединения по умолчанию для ветролопастей, и по уважительной причине: оно прощает производственные допуски, работает с разнородными материалами. Но оно также тяжёлое. Клеевой слой в большой лопасти может быть настолько толстым, что составляет заметную долю веса шва, и каждый килограмм, добавленный на границе оболочки и стрингера, придётся нести все 25 лет службы лопасти. Термопластичные лопасти меняют правила, потому что их можно сваривать. Вместо нанесения пастообразного клея и ожидания отверждения производители могут нагревать соединяемые поверхности и сплавлять их под давлением, получая соединение, которое легче, быстрее в изготовлении и — что критично — снова разделимо в конце срока службы. Эта статья сравнивает термосварку с другими маршрутами теплового соединения, объясняет, почему NREL и IACMI финансируют линию сварных соединений, и показывает, где сварка заменяет клей в реальной термопластичной лопасти.

Почему сварка вместо склейки

Аргумент за сварку начинается с самого клеевого шва. Конструкционные клеи для лопастей — это усиленные эпоксиды или полиуретаны, наносимые толщиной 3-10 мм, чтобы поглощать нагрузки отслаивания и сдвига между половинками оболочки. Эта толщина и есть проблема: это мёртвый вес, скрытая сложность контроля и пожизненная блокировка лопасти в склеенной сборке в конце срока службы. Сварка заменяет клеевую зону консолидированным термопластичным соединением, использующим матрицу, уже присутствующую в детали:

• Вес: сварной шов обычно не толще 1 мм против 3-10 мм клея, что убирает килограммы массы шва из большой лопасти.
• Скорость: сплавление происходит за секунды-минуты под действием тепла и давления против часов открытого времени, закрытия формы и отверждения клея.
• Непрерывность прочности: шов использует тот же полимер, что и детали, поэтому нет материала интерфейса с другой жёсткостью и усталостным откликом.
• Переработка: сварное соединение можно снова нагреть и разделить, что позволяет чисто разобрать лопасть при выводе из эксплуатации вместо склеенного потока отходов.
• Автоматизация: сварка — это управляемый машиной тепловой процесс с воспроизводимыми параметрами температуры, давления и времени.

Обратная сторона — свобода соединения. Клей может склеить любые две поверхности, тогда как сварка требует термопластичной матрицы с обеих сторон соединения и адекватного контроля нагрева. Для производителей лопастей это конструкционное ограничение, а не барьер — именно поэтому подход со сварными соединениями разрабатывается в рамках полностью термопластичных концепций лопасти.

Сравнение источников тепла: семейство процессов сварки

Термосварка — это семейство процессов, а не одна машина. Каждый источник тепла достигает границы сварки по-своему, и выбор определяет скорость, стоимость оснастки, конструкцию соединения и то, подходит ли процесс для заводской линии или ремонта на месте. Таблица ниже сравнивает основные маршруты для соединений в масштабе лопасти:

Процесс	Генерация тепла	Типичная скорость	Стоимость оснастки	Применимость к лопасти
Сварка нагретой плитой	Нагретая плита касается обеих поверхностей, затем детали сжимаются	Средняя	Низкая-средняя	Длинные прямые швы, соединения оболочка-оболочка
Сварка тепловым элементом	Резистивный или проводящий элемент на границе нагревает матрицу	Средняя	Средняя	Непрерывная сварка стрингера с оболочкой
Индукционная сварка	Переменное поле нагревает суспензор на линии шва	Высокая	Средняя-высокая	Криволинейные швы, локальный ремонт, энергетический концентратор
Ультразвуковая сварка	Высокочастотная вибрация создаёт трение на границе	Очень высокая	Низкая	Дискретные сварные точки, соединения малой площади, быстрые циклы
Сварка сопротивлением	Ток через металлическую сетку или ленту на границе	Высокая	Низкая	Локальные заплаты и ремонтные швы

Логика семейства скорее взаимодополняющая, чем конкурирующая: сварка нагретой плитой и тепловым элементом подходят для длинных непрерывных швов на линии лопасти, индукция — для криволинейных и ремонтных соединений, ультразвук — для точечных швов, сопротивление — для заплат. Завод сварных лопастей может использовать два или три из них на разных станциях.

Исследовательская линия NREL и IACMI

Национальная лаборатория США и институты производственных инноваций рассматривают сварку как путь к полностью перерабатываемым лопастям. Исследования NREL по термопластичным лопастям продвинулись от сварных демонстраций уровня образцов к соединениям в масштабе лопасти, а композитный институт IACMI финансирует проекты, сочетающие термопластичную пропитку, переработанные волокнистые материалы и сварную сборку в одной демонстрационной лопасти. Исследовательский вопрос не в том, выдержит ли сварной шов — данные образцов по сварке термопластиков давно устоялись, — а в том, можно ли построить сварную лопасть с производственным темпом и приемлемым обеспечением качества.

Две технические линии доминируют в текущей работе. Первая — контроль качества сварки: поскольку шов скрыт внутри соединения, линию необходимо контролировать в реальном времени через обратную связь по температуре, давлению и перемещению, а не осматривать постфактум. Вторая — воспроизводимость в масштабе: сварная лопасть требует, чтобы каждый метр 20-30-метрового шва оболочка-стрингер достигал одинаковой температуры сплавления, что подталкивает технологию нагрева к зональному и распределённому управлению. Именно эти барьеры отделяют исследовательскую линию от серийного производства, и именно они делают семейство процессов — а не одну предпочтительную машину — практическим ответом.

Сварные соединения в структуре лопасти

В термопластичной лопасти со сварными соединениями стрингер и сдвиговые стенки сначала консолидируются как термопластичные детали, а затем свариваются с обшивкой оболочки, а не склеиваются. Эта последовательность убирает всю логистику отверждения клея из сборочного цеха: нет смешивания, нет часов открытого времени, нет измерения толщины шва, нет чистки поверхности под клей до чистоты чистого помещения. Каждое соединение становится воспроизводимой термической операцией с определённым рецептом времени-температуры-давления.

Структурным следствием является более лёгкая, но более строгая сборка. Поскольку шов использует только полимер матрицы, статическая и усталостная прочность соединения отслеживает собственные свойства термопластичной матрицы, которые хорошо охарактеризованы для систем PA6, PA12 и PPS лопастного класса. Конструкция должна держать линию шва в зонах сжатия или низкого отслаивания лопасти — точно так же, как сегодня размещаются клеевые швы, — но с дополнительным преимуществом: шов можно переплавить. Локально повреждённое соединение можно снова нагреть, открыть и переварить на месте — этого не позволяет ни один отверждённый клей.

Часто задаваемые вопросы

Чем термосварка отличается от индукционной сварки для лопастей?

Оба процесса — термопластичное сплавление; разница в том, как тепло достигает соединения. Индукционная сварка использует переменное электромагнитное поле для нагрева суспензора, размещённого на линии шва, что подходит для криволинейных соединений и локальных работ, поскольку катушка может следовать по произвольным траекториям. Термосварка в данной статье означает нагрев проводящим элементом, когда элемент или нагретая плита контактирует напрямую и тепло передаётся в матрицу — это хорошо подходит для длинных непрерывных швов и заводской сборки. Практический выбор определяется геометрией: прямые швы оболочка-стрингер хорошо идут при сварке элементом, а сложные кривые и ремонт предпочитают индукцию.

В чём сложность контроля качества сварных соединений лопасти?

Линия шва скрыта внутри соединения, поэтому зафиксировать качество сплавления постфактум трудно. Контроль качества смещается к мониторингу процесса: температура, давление и перемещение на сварочной головке в реальном времени, с записью параметров сплавления на каждый метр шва. Ультразвуковой контроль по-прежнему обнаруживает поры в плоскости шва, а данные процесса дают прослеживаемость, необходимую для сертификации. Этот переход от «проверки после» к «мониторингу во время» — главные инженерные инвестиции линии NREL-IACMI.

Можно ли ремонтировать сварную лопасть в море влажными методами?

Да — и в некоторых отношениях даже легче. Сварное термопластичное соединение можно локально повторно нагреть и переплавить, или повреждённый участок можно вырезать и вварить заплату с помощью портативного нагревательного элемента или индукционного инструмента. Влажные методы ремонта остаются доступными для термореактивных слоёв и внешних секций оболочки, которые по-прежнему формуются пропиткой стекла или углерода, поэтому оффшорный ремонт сохраняет оба набора инструментов: обычные влажные заплаты для пропитанных зон и сварной инструмент для термопластичных соединений. Способность к переплавке — это преимущество ремонта, которого никогда не было у отверждённых клеев.

Производятся ли сварные термопластичные лопасти серийно?

Пока нет в полном масштабе лопасти. Сварные термопластичные соединения хорошо проверены на уровне образцов и субкомпонентов, а демонстрационные лопасти со сварными соединениями были построены в исследовательских программах, но серийное производство ждёт контроля качества сварки, воспроизводимого сплавления на длинных швах и более широкой инфраструктуры термопластичных лопастей — поставки лент, мощностей термоформования и логистики переработки. Линии NREL и IACMI закрывают именно эти пробелы; первые серийные лопасти со сварными соединениями ожидаются вместе с текущим поколением термопластичных программ.

Заключение

Термосварка превращает сборку лопасти из операции склеивания в управляемую машиной операцию сплавления: снижает вес шва, открывает путь к автоматическому контролю качества и делает лопасть перерабатываемой при выводе из эксплуатации. Семейство процессов — нагретая плита, тепловой элемент, индукция, ультразвук и сопротивление — даёт производителям лопастей набор инструментов, а не единственный ответ, а исследовательские линии NREL и IACMI индустриализируют именно те элементы, которые блокируют серийное внедрение: контроль сварки, воспроизводимость длинных швов и валидацию демонстратора.

Для конструкторов лопастей и инженеров по композитным процессам, оценивающих сборку со сварными соединениями, первый шаг — сравнить источники тепла с геометрией ваших швов и системой матрицы. Посмотрите наши продукты из углеродного волокна и материалы, совместимые с термопластиками, или свяжитесь с нашей инженерной командой, чтобы обсудить сварочные испытания и материальную поддержку программ термопластичных лопастей.
