RFID-трекинг для цепочки поставок углеволокна: прослеживаемость и контроль качества

Введение

Глобальная отрасль углеволокна сталкивается с растущим спросом на прослеживаемость цепочки поставок, обусловленным стандартами аэрокосмической квалификации (AS9100, NADCAP), нормативами оборонных закупок (ITAR, EAR) и все более строгими требованиями аудита клиентов. Каждый ровинг углеволокна, рулон препреги и готовая композитная деталь должны нести верифицируемую цепочку custody от прекурсорного химиката до конечного структурного компонента. Технология RFID (радиочастотная идентификация) стала ведущим решением для обеспечения этой прослеживаемости в промышленном масштабе, заменяя ручное отслеживание по штрихкодам автоматическим бесконтактным сбором данных, интегрируемым непосредственно в системы.execution производства.

Цепочки поставок углеволокна уникально сложны для отслеживания, поскольку материалы проходят через несколько этапов трансформации — производство прекурсоров, карбонизация, обработка поверхности, нанесение связующего, плетение или производство препрегов, укладка, отверждение и отделка — каждый из которых контролируется разными организациями в разных географиях. Один ровинг углеволокна аэрокосмического класса может сменить владельцев пять-восемь раз, прежде чем стать готовой лонжероном крыла, причем каждая передача требует передачи сертификации материала. RFID-трекинг устраняет пробелы и ошибки, присущие бумажным системам прослеживаемости, обеспечивая видимость в реальном времени от производства волокна до приемки готовой детали.

Основы RFID-технологии для композитных материалов

RFID-системы для прослеживаемости углеволокна работают в двух частотных диапазонах:

• UHF (860-960 МГц) пассивные метки: Дальнее чтение (до 12 метров), быстрое массовое чтение (200+ меток в секунду) и низкая стоимость ($0,05-0,15) делают UHF идеальным для приемки на складе, верификации отгрузки и управления запасами.
• HF/NFC (13,56 МГц) метки: Более короткое чтение (до 10 см), но превосходная работа вблизи углеволоконных материалов, которые могут дестюнировать UHF-антенны. HF-метки предпочтительны для отслеживания отдельных слоев препреги и готовых деталей.
• Активные RFID/BLE-маяки: Батарейные метки с дальностью 50-100 метров для отслеживания крупных композитных сборок и мониторинга циклов отверждения.

Ключевая техническая проблема RFID в углеродных волокнах — деградация антенны. Углеродное волокно электропроводно — типичное удельное сопротивление 1-10 x 10^-3 Ом·м — что дестюнирует обычные RFID-антенны и снижает дальность чтения на 40-70%. Это требует специальных конструкций антенн с минимальным зазором 5 мм между меткой и поверхностью углеволокна.

Интеграция с системами управления производством

Данные RFID обеспечивают ценность прослеживаемости только при интеграции в MES. Архитектура интеграции должна обеспечивать четыре критических потока данных:

Поток данных	Точка срабатывания RFID	Интеграция с MES	Результат прослеживаемости
Приемка материалов	UHF-ворота на разгрузочной площадке	Автосоздание записи партии с COC поставщика	Цифровая inbound цепочка custody
Выдача комплекта нарезки	HF-считыватель на столе нарезки	Связь слоев с материнским рулоном и заказом	Генеалогия материала на уровне слоя
Подтверждение укладки	HF-считыватель на посту укладки	Верификация типа, ориентации и последовательности	Контрольный рубеж до отверждения
Отслеживание цикла отверждения	Активная метка с датчиком температуры	Регистрация температурного профиля	Прослеживаемость параметров процесса
Финальный контроль	UHF-ворота на отгрузочной площадке	Генерация цифрового сертификата детали	Полная прослеживаемость от материала до детали

Интеграция с MES требует стандартизированных форматов данных — обычно GS1 EPCIS 2.0 для захвата событий. Для аэрокосмических применений запись прослеживаемости должна храниться 30+ лет.

Управление данными и архитектура цифровой нити

Полная RFID-система генерирует 50-200 событий данных на одну деталь. Архитектура цифровой нити связывает каждое событие с уникальным идентификатором:

• Уникальная идентификация: Каждая деталь получает RFID-кодированный идентификатор (GS1 SGTIN-96 или DoD-96) на первом этапе.
• Захват событий: События чтения RFID метятся временной меткой, географической привязкой и связываются с заказом, ID оператора и ID оборудования.
• Агрегация данных: Записи дочерних-родительских отношений фиксируются при сборке деталей в более крупные конструкции.
• Долгосрочное архивирование: Записи должны храниться 30+ лет. Требуется неизменное хранилище и планирование миграции форматов.

Ведущие производители внедряют блокчейн-закрепленную прослеживаемость, где каждое RFID-событие генерирует хеш, записываемый в разрешенном блокчейне.

Аспекты развертывания и ROI

Развертывание RFID в углеволоконных предприятиях требует тщательного планирования:

• Стратегия размещения меток: Метки должны быть защищены от повреждения в производстве. Для рулонов препреги — в торцевой заглушке или под защитной пленкой.

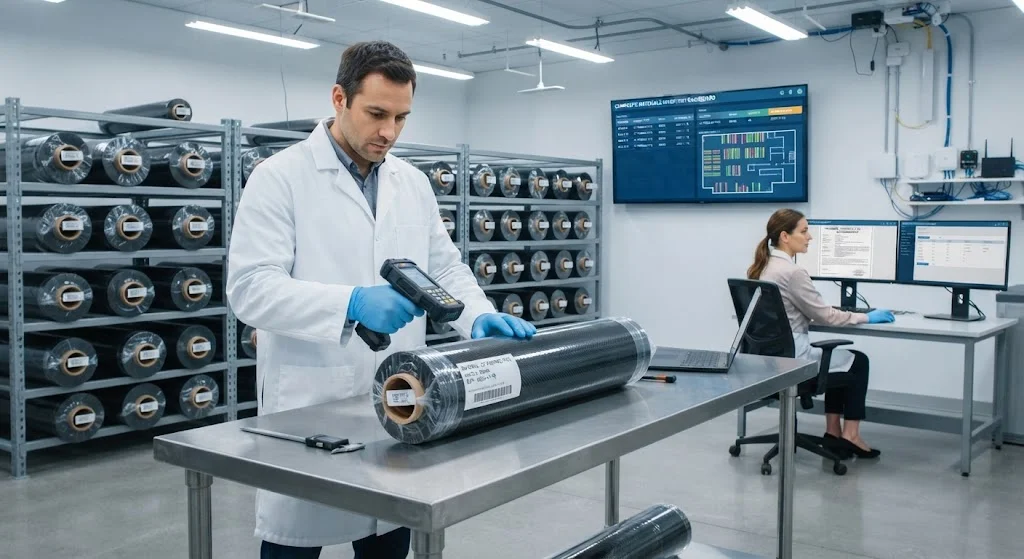

• Инфраструктура считывателей: Портальные считыватели UHF у дверей и конвейерных переходов. Ручные считыватели на рабочих местах.
• Драйверы ROI: Устранение ручного ввода (снижение трудозатрат на 60-80%), предотвращение смешения материалов ($50 000-500 000 за инцидент), быстрое исследование корневых причин.

Типичные затраты на развертывание: $150 000-400 000 за инфраструктуру и $0,10-0,30 за метку. Срок окупаемости 12-18 месяцев.

Часто задаваемые вопросы

Могут ли RFID-метки выдерживать циклы отверждения в автоклаве?

Да, специально разработанные RFID-метки выдерживают автоклавные циклы. Ключевые требования — термостойкость (120-180°C, 2-8 часов) и устойчивость к давлению (3-7 бар). Производители предлагают инкапсулированные метки с керамической или силиконовой защитой. Для процессов вне автоклава стандартные метки с расчетом на 85°C часто достаточны.

Как проводимость углеволокна влияет на чтение RFID?

Электропроводимость углеволокна (1-10 x 10^-3 Ом·м) значительно снижает производительность RFID-антенн. UHF-метки вблизи углеволокна испытывают снижение дальности на 40-70%. Стратегии: конструкции меток с разделителем (минимум 5 мм зазор), HF/NFC-метки (13,56 МГц), антенные конструкции для проводящих подложек, размещение в местах с минимальным содержанием углеволокна.

Какие стандарты данных регулируют RFID-прослеживаемость для аэрокосмического углеволокна?

AS9100 требует прослеживаемости материалов по всей цепочке поставок. ATA Spec 2000 Chapter 9 определяет использование RFID для отслеживания авиационных деталей. GS1 EPCIS 2.0 предоставляет модель данных. DoD требует форматов DoD-96 для оборонных закупок. SAE AS6496 определяет требования к производительности RFID-меток для аэрокосмических композитов.

Заключение

RFID-трекинг стал необходимостью для прослеживаемости цепочки поставок углеволокна, обусловленной требованиями аэрокосмической квалификации, нормативами оборонных закупок и ожиданиями аудита клиентов. Способность технологии обеспечивать автоматический бесконтактный сбор данных на уровне единиц устраняет пробелы и ошибки ручных систем, а интеграция с MES создает полную цифровую нить от прекурсора до готовой детали.

Для менеджеров цепочки поставок ключевые факторы успеха — проектирование антенн для проводящих материалов, архитектура интеграции с MES и стратегия долгосрочного архивирования данных. Изучите наши решения или свяжитесь с нашей командой.
