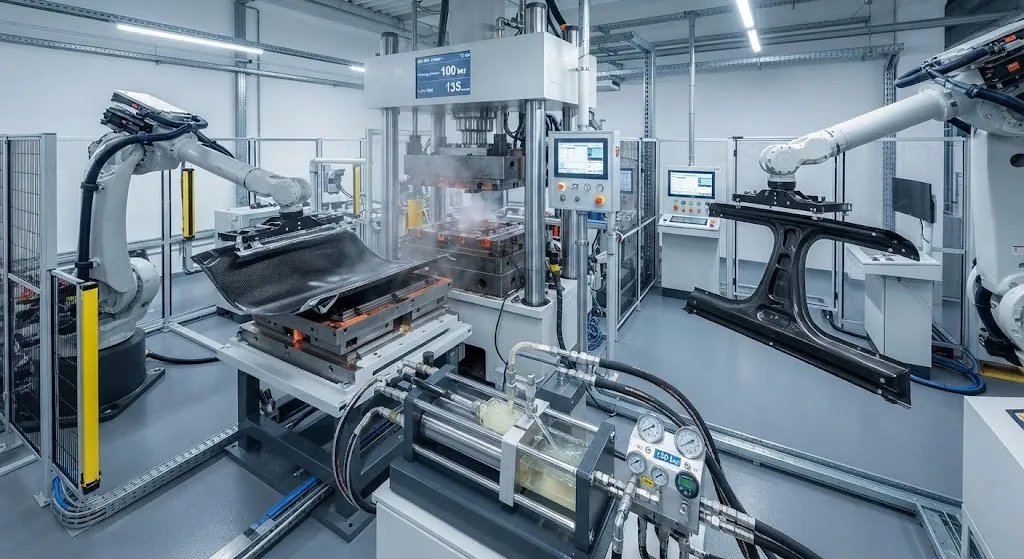

Оптимизация времени цикла HP-RTM из углеродного волокна: высоконапорное формование смолы для автомобилестроения

Введение

Высоконапорное формование смолы (HP-RTM) стало доминирующим производственным процессом для изготовления структурных компонентов из CFRP в серийном автомобилестроении. В отличие от аэрокосмических процессов препрег-автоклав, допускающих время цикла в несколько часов, автомобильные OEM-производители требуют снятия деталей с пресс-формы менее чем за три минуты. Достижение этого времени цикла при сохранении механических свойств требует точной оптимизации каждого переменного процесса.

В статье объясняется физика оптимизации времени цикла HP-RTM, количественно оценивается влияние параметров процесса, рассматриваются инструментальные системы и дается практическое руководство для инженеров.

Как работает HP-RTM

Процесс HP-RTM состоит из пяти последовательных этапов:

• Загрузка преформы: Сухая преформа из углеродного волокна устанавливается в согласованную металлическую пресс-форму. Автоматическая загрузка обеспечивает время 15-25 секунд.
• Закрытие пресс-формы: Гидравлический пресс закрывает пресс-форму со скоростью 50-150 мм/с и давлением 80-150 бар, обеспечивая Vf 50-58%.
• Инжекция смолы: Двухкомпонентная эпоксидная смола впрыскивается под давлением 80-200 бар, заполняя полость за 15-40 секунд.
• Отверждение: Реакция протекает при 130-160 градусах C. Время отверждения 60-120 секунд для быстрых систем.
• Извлечение детали: Пресс открывается, извлекатель снимает деталь за 10-20 секунд.

Общее время цикла варьируется от 90 секунд для простых геометрий до 180 секунд для крупных структурных деталей.

Параметры, определяющие время цикла HP-RTM

Четыре основных параметра определяют время цикла и качество детали:

Параметр	Диапазон	Влияние на цикл	Влияние на качество
Давление инжекции	80-200 бар	Выше давление, короче цикл	Риск вымывания волокна выше 180 бар
Температура пресс-формы	130-160 градусов C	Выше температура, короче цикл	Деградация выше 170 градусов C
Время гелиобразования	15-60 с	Короче время, короче цикл	Недостаточное течение
Vf	50-58%	Выше Vf, быстрее заполнение	Риск сухих пятен

Взаимодействие между давлением инжекции и временем гелиобразования критично: если смола гелируется до заполнения формы, возникают сухие пятна.

Системы смол для быстрого отверждения HP-RTM

Разработка быстротвердеющих эпоксидных смол обеспечила время цикла менее трех минут:

• Время гелиобразования: Автомобильные смолы 15-30 с при 150 градусах C против 60-180 с для аэрокосмических. Требуется высокореактивная химия отвердителей.
• Управление экзотермией: Для толстостенных деталей пиковая экзотермия превышает температуру пресс-формы на 40-80 градусов C. Каналы охлаждения и ступенчатое отверждение управляют риском.
• Свойства: Tg 120-140 градусов C — достаточно для автомобилестроения, ниже 180 градусов C аэрокосмических смол.
• Прочность при снятии: 80-120 МПа за 60-90 секунд отверждения.

Инструментальные системы для высокопроизводительного производства

Ключевые инструментальные соображения HP-RTM:

• Материалы пресс-форм: Инструментальная сталь P20, H13 для серийного производства. Твердость 50-55 HRC.
• Система инжекции: Поршневые или шнековые инжекторы с точностью смешения плюс-минус 1%.
• Управление температурой: Равномерность плюс-минус 3 градуса C. Конформные каналы снижают градиенты на 40-60%.
• Прессы: 1000-4000 тонн, скорость закрытия 100-200 мм/с, точность плюс-минус 0,1 мм.

HP-RTM vs альтернативные процессы

Процесс	Время цикла	Размер деталей	Инвестиции
HP-RTM	90-180 с	0,2-3,0 м2	$2-8M
Обычный RTM	5-20 мин	0,5-10+ м2	$0,5-3M
CRTM	120-300 с	0,3-5,0 м2	$1-5M
SMC	30-90 с	0,1-1,5 м2	$0,5-2M

HP-RTM быстрее обычного RTM в 5-10 раз благодаря высокому давлению инжекции.

Производственные примеры

• BMW i-серия: i3 и i8 использовали HP-RTM для кузовных панелей, цикл 120-150 с, вес деталей 3-8 кг.
• Audi A8: B-столб из HP-RTM углеволокна, цикл 135 с, экономия веса 40%.
• McLaren: MonoCell底盘 из HP-RTM, цикл менее 120 с.
• General Motors: Прототипы крыши и поперечин из HP-RTM, целевой цикл 90 с.

Часто задаваемые вопросы

Какое минимальное время цикла возможно для HP-RTM?

Практический минимум 60-90 с для тонкостенных простых деталей. Для структурных деталей с ребрами 120-180 с. Теоретический предел определяется временем заполнения (5-15 с при 200 бар) плюс время отверждения до прочности снятия (40-60 с при 160 градусах C).

Как HP-RTM влияет на механические свойства по сравнению с препрегом?

HP-RTM детали достигают 85-95% свойств препрег-автоклав при одинаковом Vf. Разница в межслойных свойствах: прочность на растяжение в пределах 5-10%, CAI может быть на 10-15% ниже. Для автомобилестроения это приемлемо.

Заключение

Оптимизация времени цикла HP-RTM является ключевой технологией, обеспечивающей конкурентоспособность углеродного волокна с металлом в автомобилестроении. Достижение 90-180 секунд через быстротвердеющие смолы, высокое давление и прецизионный инструмент обеспечивает необходимую производительность при сохранении 40-60% экономии веса.
