Гальваническая коррозия между углеродным волокном и металлами: стратегии предотвращения в судостроении и авиакосмической отрасли

Введение: электрохимическая проблема контакта углеволокно-металл

Углеродное волокно электропроводно (удельное сопротивление 1,5-3,0×10⁻³ Ом·см) и находится в благородной (катодной) области гальванического ряда с потенциалом +0,3 до +0,5 В относительно НКЭ в морской воде. При контакте с менее благородными металлами — алюминиевыми сплавами (−0,8...−1,0 В), сталью (−0,6...−0,7 В) или магнием (−1,6 В) — в присутствии электролита образуется гальваническая пара. Разность потенциалов между CFRP и алюминием 6061-T6 (1,2-1,5 В) может вызвать коррозию металла со скоростью до 2-5 мм/год.

Авиакосмическая и морская промышленности, всё шире применяющие CFRP, вложили значительные средства в изучение и предотвращение гальванической коррозии. Самолёты Boeing 787 и Airbus A350 (35-50% CFRP по весу) накопили более 500 млн лётных часов опыта.

Гальванический ряд материалов в морской воде

Материал	Потенциал отн. НКЭ (В)	Скорость коррозии без защиты (мм/год)	Риск с CFRP
Магний AZ31, AZ91	−1,60...−1,50	0,5-2,0	Критический
Алюминий 5xxx	−0,90...−0,80	0,10-0,30	Очень высокий
Алюминий 6xxx	−0,85...−0,75	0,08-0,25	Очень высокий
Углеродистая сталь	−0,65...−0,55	0,10-0,50	Умеренно-высокий
Нерж. сталь 316L	−0,10...+0,15	<0,01	Низкий
Титан Ti-6Al-4V	−0,05...+0,10	<0,01	Очень низкий
Углеродное волокно CFRP	+0,30...+0,50	0 (катод)	Ускоряет коррозию металла

Ключевые факторы тяжести коррозии

• Электролит: В морской воде (4-5 См/м) токи текут на 0,5-2 м. В авиации (конденсат, 10⁻³ См/м) — в пределах 5-50 мм от стыка.
• Температура: Удвоение каждые 25°C. При 60°C в 4-6 раз выше, чем при 15°C.
• Поверхность металла: Анодирование снижает коррозию на 80-95%, но покрытие хрупкое. Царапина 1 мм² создаёт отношение катод/анод 10 000:1.
• Крепёж: Даже титановый крепёж, контактирующий с CFRP и алюминием, создаёт тройную гальваническую пару.
• Герметик: Толщина 0,5-1,5 мм. Любой зазор или отслоение создаёт локальную гальваническую ячейку.

Стратегии изоляции

Метод	Толщина	Эффективность
Конструкционный клей (FM-300)	0,1-0,5 мм	Отличная
Полисульфидный герметик	0,5-1,5 мм	Отличная
Стекловолоконный слой (2-4 слоя)	0,3-1,0 мм	Очень хорошая
Анодирование Al	5-75 мкм	Умеренная (хрупкое)

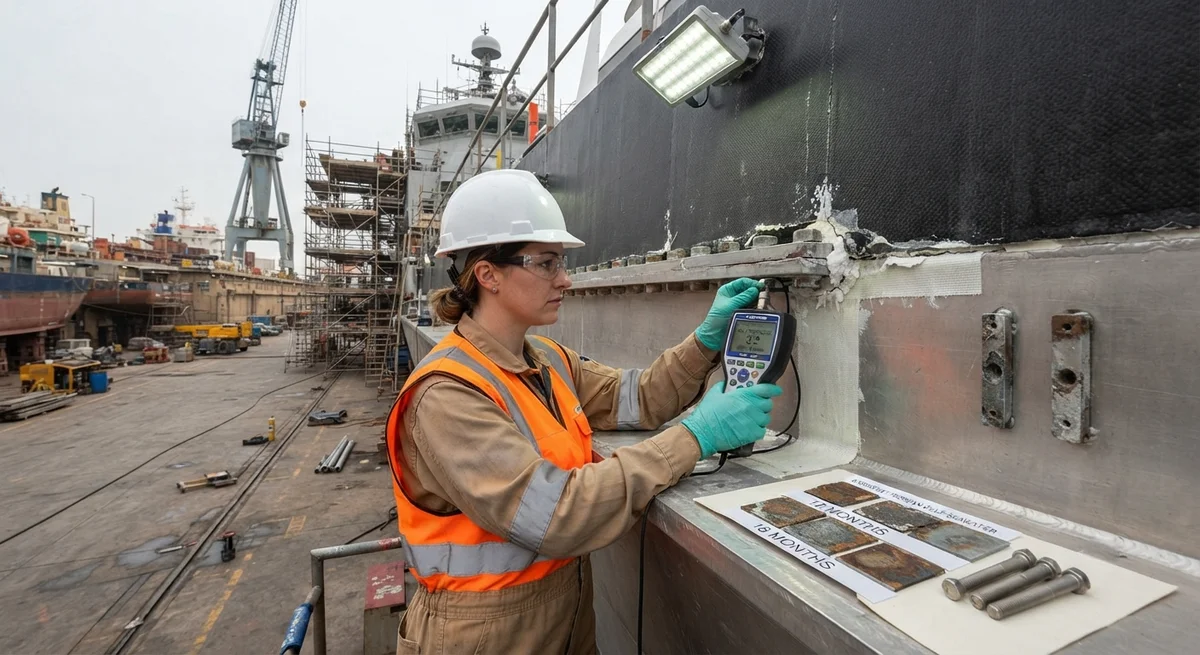

Пример: коррозия CFRP-алюминий на морском судне

45-метровый патрульный катер с надстройкой из CFRP (длина 10 м). Через 18 месяцев в Персидском заливе (28-34°C): 62 из 240 болтовых соединений (26%) с точечной коррозией глубиной 0,3-1,8 мм. Причина: отслоение герметика при высоких температурах (50-70°C от выхлопа). Отношение катод/анод ~5 000:1, скорость питтинга 0,8-1,2 мм/год. Ремонт: переанодирование (50 мкм), 2 мм стекловолокна, термостойкий герметик. 5 лет без коррозии.

Рекомендации по проектированию

• Дренажные отверстия Ø6 мм каждые 300 мм.
• Титановый крепёж (Ti-6Al-4V) или Inconel 718.
• Стекловолоконная изоляция (2-4 слоя), совместно отверждённая с CFRP.
• Протекторная защита (цинк 2-5 кг на 10-20 м² Al, расход в 3-5 раз выше).
• Ежегодный осмотр: герметик, термография, ультразвук, сопротивление изоляции (>1 МОм).

Часто задаваемые вопросы

Безопасна ли нержавеющая сталь с CFRP?

316L в пассивном состоянии приемлема для помещений, но не для морских/авиационных применений. Разность потенциалов всего 0,2 В. Однако при активации в щелях потенциал падает до −0,4 В — риск значителен. Для ответственных применений — титан или Inconel.

Влияет ли коррозия на само углеродное волокно?

Волокно (катод) не корродирует. Но: (1) выделение водорода снижает межслойную прочность на 10-25%; (2) щелочная среда (pH 10-12) атакует эпоксидную матрицу; (3) продукты коррозии алюминия создают давление до 3 МПа, отслаивая CFRP.

Стандарты испытаний?

ASTM G71, ISO 9227, ASTM B117, MIL-STD-889, NACE TM0169. Авиационные: Boeing D6-82481, Airbus AITM 6-0003.

Опасен ли контакт CFRP-алюминий в сухом помещении?

Обычно нет. Но: гигроскопичность эпоксида (0,5-1,5% влаги), локальная конденсация и загрязнения могут создавать слабую гальваническую активность (0,01-0,05 мм/год). Достаточно тонкого слоя краски.

Различия авиация/морское применение?

Море: непрерывный электролит, высокая проводимость, биообрастание. Авиация: прерывистый электролит, термоциклы (−55°C/+70°C), требования молниезащиты. Морской уровень защиты обычно достаточен для авиации, но не наоборот.

Заключение

Гальваническая коррозия CFRP-металл — хорошо изученное явление, управляемое правильным проектированием: титан и 316L совместимы, Al и сталь требуют изоляции; стекловолокно (2-4 слоя) — надёжнейшая защита; герметизация крепежа обязательна; минимизация отношения катод/анод; регулярный осмотр. При правильном проектировании гибридные конструкции CFRP-металл служат 20+ лет.
