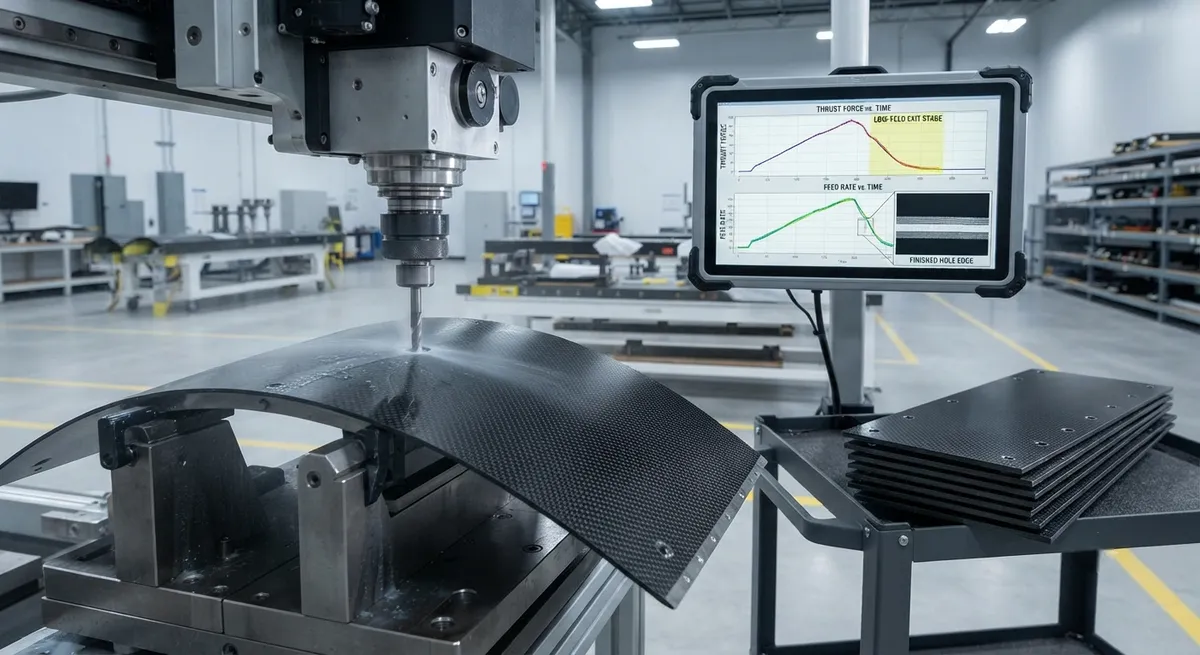

Сверление углеродного волокна для авиационной сборки: предотвращение расслоения, геометрия сверла и поддержка на выходе

Введение

При авиационной сборке детали из углеродного волокна редко бывают готовыми, покидая автоклав. Их необходимо сверлить, зенковать и скреплять болтами, формируя крылья, панели фюзеляжа и поверхности управления — и каждое просверленное отверстие является потенциальным местом дефекта. Расслоение — разделение слоев у кромки отверстия — стабильно сообщается как самый распространенный тип повреждения в просверленных деталях CFRP, опережая вырыв волокна, растрескивание матрицы и ворсистость кромки отверстия. Поскольку расслоенное отверстие может расти под усталостной нагрузкой до структурного отказа, авиационные стандарты рассматривают расслоение как дефект уровня отбраковки, и весь процесс сверления проектируется для его предотвращения.

Предотвращение расслоения — это не вопрос покупки лучшего сверла. Требуется понимать, как взаимодействуют режущий инструмент, скорость подачи и поддержка вокруг выходной стороны, а затем зафиксировать эти параметры в управляемом производственном процессе. В этой статье рассматриваются механика расслоения, геометрия сверл, сопротивляющихся ему, роль подачи и осевой силы, а также серии CNC-сверления, делающие качество отверстий воспроизводимым на сотнях точек крепления.

Почему углеродное волокно расслаивается при сверлении

Ламинаты из углеродного волокна прочны в плоскости, но слабы по толщине, и сверление эксплуатирует эту слабость дважды. На входе сверла режущие кромки давят на слои при срезе, изгибая внешний слой внутрь и образуя кольцо расслоения «отслаивания» вокруг устья отверстия. На выходе сверло давит на последние слои, которые больше не подкреплены материалом снизу; когда осевая сила превышает межслойную прочность оставшихся слоев, они разделяются, образуя более серьезное расслоение «выталкивания» — коническую трещину, которая может распространяться на несколько диаметров отверстия.

Три фактора управляют этим повреждением:

• Осевая сила: осевое усилие сверла, вдавливаемого в ламинат. Расслоение на выходе инициируется, когда осевая сила превышает критический порог, зависящий от толщины ламината и межслойной вязкости разрушения.
• Поддержка на выходе: подкладочный материал, удерживающий последние слои от отгибания от сверла. Неподкрепленное сверление дает наибольшие зоны расслоения.
• Острота и геометрия инструмента: острые кромки режут волокна, а не дробят их, а хорошо спроектированное острие распределяет режущее действие, требуя меньшего усилия.

Из них осевая сила на выходе — параметр, наиболее прямо коррелирующий с размером расслоения, поэтому скорости подачи, главному регулятору осевой силы, уделяется так много внимания в литературе по сверлению композитов.

Геометрия сверла для CFRP

Стандартные спиральные сверла, спроектированные для металла, — неправильный инструмент для углеродного волокна. Их геометрия создает высокую осевую силу и плохое качество отверстий в композитах. Специализированные сверла для CFRP используют модифицированную конструкцию острия и часто износостойкое покрытие.

В таблице ниже обобщены семейства сверл, используемых при авиационной сборке CFRP:

Тип сверла	Геометрия	Ключевое преимущество	Типичное применение
Стандартное спиральное	Угол при вершине 118°, прямые канавки	Низкая стоимость, универсальность	Некритичное сверление малых объемов
Сверло с двойным углом при вершине	Основной и вторичный углы при вершине	Сниженная осевая сила и заусенец на входе	Общее сверление CFRP, тонкие ламинаты
Сверло с центрирующим острием	Острая режущая кромка по периферии	Чистый рез волокна у кромки отверстия	Прецизионные отверстия, панели обшивки
Сверло с алмазным покрытием	Многогранное острие + CVD-алмаз	Долгий срок службы, малый износ на сотнях отверстий	Производственные серии в пакетах CFRP
Ступенчатое сверло	Два диаметра в одном инструменте	Сверлит и развертывает за одну операцию	Отверстия под крепеж больших объемов

Геометрия с двойным углом при вершине — рабочая лошадка авиационного сверления CFRP. Больший основной угол при вершине снижает эффективную осевую силу, разделяя режущее действие между острием и вторичной кромкой, и уменьшает вероятность вырыва волокна у кромки отверстия. Для производственных серий алмазное покрытие важно не меньше геометрии: непокрытое твердосплавное сверло в углеродном волокне быстро изнашивается, потому что абразивные волокна затупляют режущую кромку, а изношенное сверло давит вместо того, чтобы резать, повышая осевую силу и вызывая расслоение уже на следующих отверстиях.

Управление скоростью подачи и осевой силой

Скорость подачи — главный рычаг управления расслоением. Поскольку осевая сила растет со скоростью подачи, стандартная практика — сверлить ламинат с низкой подачей на стадии выхода: последние 1-2 миллиметра реза выполняются с пониженной подачей — часто 0,01-0,03 мм/об против 0,05-0,10 мм/об для основной части отверстия — чтобы осевая сила оставалась ниже критического порога оставшихся слоев.

• Ударное сверление: периодическое отведение сверла очищает стружку и снижает нагрев, но должно применяться осторожно, поскольку повторное вхождение может истирать стенку отверстия.
• Скорость шпинделя: более высокие скорости обычно улучшают качество отверстия в пределах теплового предела; чрезмерная скорость перегревает матрицу и вызывает размягчение и размазывание смолы.
• Однопроходное сверление: один непрерывный проход со снижением подачи на выходе — предпочтительный подход для автоматизированного производства, поскольку избегает повреждения от повторного входа, свойственного ударному сверлению.

В автоматизированных ячейках осевая сила иногда контролируется в реальном времени с помощью датчика нагрузки или контроля тока шпинделя, и подача автоматически снижается, когда сверло приближается к выходу. Это замыкает петлю между состоянием инструмента и качеством отверстия: по мере износа сверла и роста осевой силы система компенсирует до возникновения расслоения.

Поддержка на выходе: подкладка, спасающая последние слои

Поддержка на выходе — самая эффективная механическая защита от расслоения «выталкивания». Опорная плита, жертвенная подкладка или поддерживающая наковальня под выходной гранью удерживает последние слои от отгибания от сверла, поэтому осевая сила сопротивляется локально, и критический порог расслоения существенно повышается. Исследования поддерживаемого и неподдерживаемого сверления CFRP стабильно показывают, что жесткая подкладка снижает фактор расслоения — отношение максимального диаметра повреждения к диаметру отверстия — со значений выше 1,5 до ниже 1,2.

В авиационной сборке распространены три стратегии поддержки:

• Жертвенные опорные плиты: тонкие алюминиевые или фенольные панели, размещаемые под ламинатом. Они просверливаются вместе с деталью и выбрасываются, обеспечивая полную поддержку и чистый заусенец на выходе.
• Сверление с двусторонним доступом: обе грани панели доступны, что позволяет второму сверлу или ручной кондукторной втулке входить с противоположной стороны.
• Монолитная оснастка: сверлильные кондукторы и сборочные приспособления с закаленными стальными втулками, которые одновременно позиционируют отверстие и подпирают ламинат; используются на обшивках крыла и шпангоутах фюзеляжа.

Там, где подкладка невозможна, единственной защитой становится снижение подачи на выходе, поэтому в производственных процедурах сверления управление подачей на выходе и поддержка всегда задаются вместе.

Серии CNC-сверления для производства

Ручное сверление углеродного волокна по своей природе вариативно, поэтому производственная авиационная сборка перешла на серии CNC-сверления на специализированных станках или роботизированных концевиках. Типичная последовательность CNC для отверстия под крепеж проходит четыре стадии:

• Стадия 1 — Зажим и позиционирование: панель жестко закрепляется, и положение отверстия подтверждается по шаблону сверления или лазерной сетке; любая вибрация или движение детали на этой стадии портит отверстие.
• Стадия 2 — Вход сверла: шпиндель подходит с пониженной подачей на входе с охлаждением или туманом, чисто срезая внешние слои, склонные к отслаиванию.
• Стадия 3 — Основная подача: сверло продвигается с нормальной подачей через тело ламината с непрерывным охлаждением для защиты смоляной матрицы.
• Стадия 4 — Управление выходом: подача снижается до малого значения выхода на последних миллиметрах, затем инструмент отводится, и отверстие проверяется системой машинного зрения или автоматическим щупом на расслоение и диаметр.

Хорошо отлаженная серия CNC достигает факторов расслоения ниже 1,1 на тысячах отверстий, со сменой инструмента по счету отверстий или мониторингу осевой силы, а не по отказам контроля. Та же логика серии применяется независимо от того, является ли станок пятиосевым портальным сверлильным на обшивке крыла или роботизированной ячейкой для сверления стыков фюзеляжа.

Часто задаваемые вопросы

Почему расслоение — самый распространенный дефект при сверлении CFRP?

Ламинаты из углеродного волокна прочны в плоскости, но слабы в направлении толщины, где слои удерживают только полимерная матрица и межслойная вязкость. Процесс сверления создает высокую осевую силу, а на выходе сверла последние слои не подкреплены и отгибаются, поэтому межслойная связь разрушается локально. Ни одна другая операция механической обработки не создает такого сочетания локализованной силы и слабого направления материала, поэтому расслоение появляется чаще любого другого дефекта отверстия в CFRP.

Какую скорость подачи следует использовать при сверлении углеродного волокна?

Основное сверление обычно выполняется на 0,05-0,10 мм/об со скоростью шпинделя 3000-6000 об/мин в зависимости от диаметра инструмента и толщины ламината. Критический параметр — финальная стадия: последние 1-2 мм до выхода следует сверлить с пониженной подачей 0,01-0,03 мм/об, чтобы осевая сила оставалась ниже порога расслоения. Более высокие подачи на выходе измеримо увеличивают фактор расслоения, поэтому подача на выходе важнее основной.

Действительно ли помогают сверла с алмазным покрытием?

Да. Углеродное волокно очень абразивно, и непокрытое твердосплавное сверло теряет остроту в течение нескольких сотен отверстий, после чего изношенный инструмент отодвигает волокна в сторону вместо резки, повышая осевую силу и вызывая расслоение. Сверло с CVD-алмазным покрытием сохраняет острую кромку на тысячи отверстий, удерживая осевую силу низкой и качество отверстий стабильным. Покрытие не меняет механику резания, но сохраняет геометрию, которая ее обеспечивает.

Всегда ли необходима поддержка на выходе при сверлении композитов?

Для структурных авиационных отверстий поддержка на выходе настоятельно рекомендуется и обычно требуется технологическими спецификациями. Жертвенная опорная плита или кондукторная подкладка могут снизить фактор расслоения с выше 1,5 до ниже 1,2, поскольку предотвращают отгибание последних слоев. Там, где доступ делает поддержку невозможной, подача на выходе должна быть резко снижена, а процесс должен быть валидирован на контрольных образцах для подтверждения, что фактор расслоения остается в пределах нормы.

Заключение

Расслоение — не неизбежная цена сверления углеродного волокна, а предсказуемый результат неконтролируемой осевой силы на неподдержанной выходной грани. Сочетая геометрию сверла, специфичную для CFRP, с контролируемым профилем подачи и жесткой поддержкой на выходе, авиационные производители превращают самую дефектную операцию композитной сборки в процесс, производящий тысячи стабильных отверстий. Сверла с алмазным покрытием и двойным углом при вершине в дисциплинированной серии CNC — практический ответ, с контролем состояния инструмента, чтобы изношенная кромка заменялась до повреждения хотя бы одной детали.

Стабильность материала играет вспомогательную роль: ламинат из предсказуемого однородного препрега сверлится воспроизводимее, чем с переменной объемной долей волокна и содержанием смолы. Изучите наши углеродные ткани и препреги с последовательной документацией партий или свяжитесь с нашей инженерной командой, чтобы обсудить спецификации материалов для вашей программы композитной сборки.
