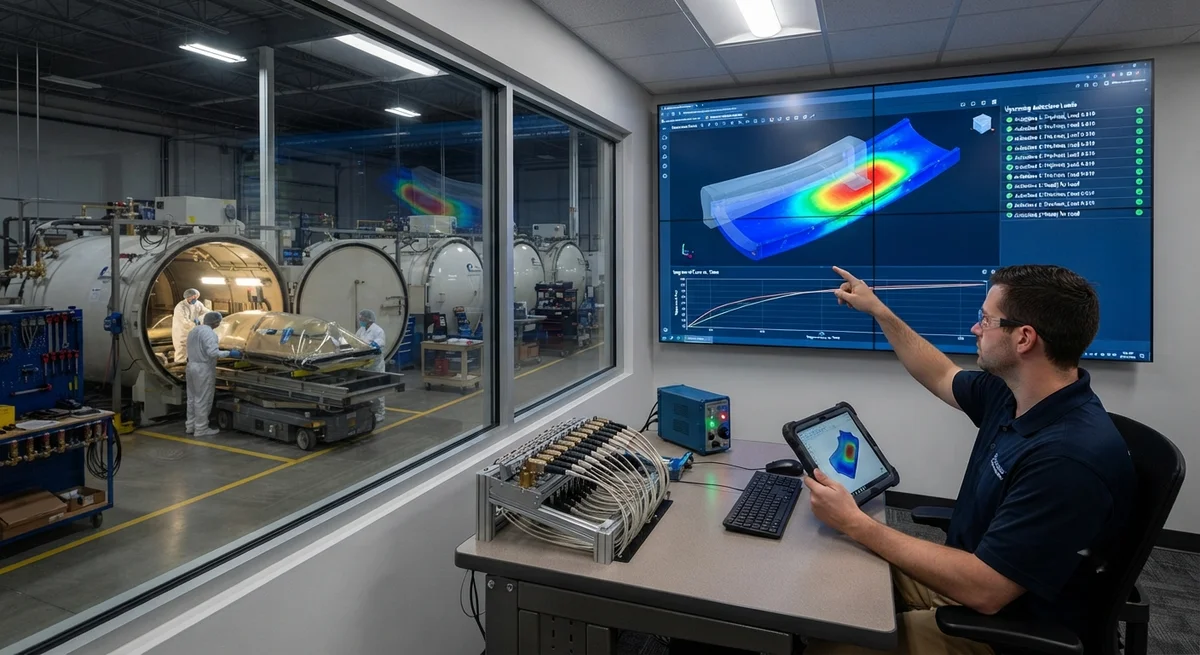

Цифровые двойники для производства углеродного волокна: имитационное моделирование процесса, отслеживание качества в реальном времени и оптимизация производства

Введение

Производство композитов из углеродного волокна — один из самых чувствительных к параметрам производственных процессов в современной промышленности. Температура отверждения, скорость нарастания давления, вязкость смолы, ориентация волокна, расширение оснастки и влажность окружающей среды — все это взаимодействует, определяя, выйдет ли деталь идеальной, приемлемой или бракованной. Десятилетиями изготовители управляли этой сложностью с помощью бумажных записей, испытаний на уровне партий и накопленного суждения опытных операторов. Цифровые двойники меняют эту модель: они создают непрерывно обновляемую виртуальную копию физического процесса, так что каждое решение о производимой детали может опираться на то, что процесс делает прямо сейчас, а не на то, что от него ожидалось.

Цифровой двойник — это не просто имитационная модель. Это живая модель, питаемая данными, которая отражает текущее состояние конкретного производственного актива — ячейки укладки, автоклава, линии вакуумной инфузии смолы — и использует эту модель для прогнозирования, оповещения и оптимизации в реальном времени. В этой статье рассматриваются три столпа цифровых двойников для композитов — имитационное моделирование процесса, отслеживание качества в реальном времени и оптимизация производства — и излагается практический путь внедрения на существующей линии углеродного волокна.

Что такое цифровой двойник в производстве композитов

В контексте изготовления углеродного волокна цифровой двойник связывает три уровня. Физический уровень — это станок, оснастка и деталь. Уровень данных собирает потоки датчиков — термопары в оснастке, датчики давления в автоклаве, датчики потока смолы на инжекционных портах и мониторы условий окружающей среды. Уровень модели запускает физическое имитационное моделирование и модели машинного обучения, которые интерпретируют эти данные и прогнозируют, что произойдет дальше.

• Физическое имитационное моделирование: конечно-элементный анализ кинетики отверждения, теплопередачи, течения смолы и остаточных напряжений, выполняемый на той же геометрии, что и физическая деталь.
• Модели машинного обучения: обученные на исторических данных процесса, прогнозируют результаты качества — пористость, объемную долю волокна, геометрические отклонения — по потокам параметров в реальном времени.
• Цифровой поток: полная запись прослеживаемости, связывающая данные проектирования, сертификаты материалов, параметры процесса, данные датчиков и результаты контроля для каждой отдельной детали.
• Петля обратной связи: выходы модели, корректирующие управление процессом — рекомендуемое продление выдержки, корректировки давления или регулировка оснастки — обратно на физическую линию.

Отличительная черта цифрового двойника по сравнению с автономной имитацией в том, что модель непрерывно синхронизируется с физическим процессом и непрерывно используется для воздействия на него. Двойник живет и умирает вместе с производимой деталью.

Имитационное моделирование процесса: прогнозирование отверждения и течения до появления детали

Имитационное моделирование процесса — это прогностическое ядро двойника. Для детали, отверждаемой в автоклаве, двойник моделирует полный цикл отверждения до и во время производства: градиенты нагрева по оснастке, эволюцию вязкости смолы, степень отверждения в каждой точке, риск экзотермы и остаточные напряжения, запертые при охлаждении. Для линии вакуумной инфузии смолы (RTM) двойник моделирует продвижение фронта течения смолы, время заполнения, захват пустот в каналах опережающего течения и распределение давления по полости.

Приведенная ниже таблица обобщает, как моделирование поддерживает каждый основной композитный процесс:

Процесс	Что моделирует двойник	Типичное достигнутое улучшение
Отверждение в автоклаве	Градиенты нагрева, кинетика отверждения, экзотерма, остаточные напряжения	Сокращение цикла на 15-25%, меньше брака из-за экзотермы
Вакуумная инфузия смолы	Фронт течения, время заполнения, захват пустот, давление инжекции	На 10-20% меньше брака из-за сухих пятен и пустот
Автоматизированная укладка волокна	Распределение зазоров/перекрытий, радиус поворота, скорость осаждения	Лучшая прослеживаемость качества по траекториям жгутов
Компрессионное формование (SMC)	Положение заряда, заполнение формы, поток с ориентацией волокна	Более стабильная объемная доля волокна
Нитьевая намотка	Схема намотки, профиль натяжения, образование пустот	Улучшенная стабильность прочности на разрыв

Используемая офлайн, имитация сокращает время разработки за счет уменьшения физических проб: изготовитель может виртуально оценить дюжину кандидатов цикла отверждения и запустить на линии только два наиболее перспективных. Используемая онлайн, та же модель отслеживает живую деталь и может обнаружить медленно нагревающуюся зону, которой грозит недотверждение, инициируя продленную выдержку до того, как деталь станет браком.

Отслеживание качества в реальном времени: превращение данных датчиков в качество детали

Отслеживание качества в реальном времени — это то, где двойник оправдывает себя на производственном полу. Композитные детали традиционно контролируются после отверждения — ультразвуковым сканированием, термографией и геометрическими измерениями — когда дефект уже означает потерю материала и времени автоклава. Цифровой двойник переносит обнаружение качества на более ранний этап, коррелируя живые данные процесса с конечным качеством.

Типичны три уровня отслеживания. Во-первых, датчики в процессе фиксируют состояние детали: массивы термопар через оснастку, диэлектрические датчики, следящие за состоянием смолы в RTM, волоконно-оптические датчики, встроенные или поверхностные, и устройства мониторинга отверждения, отслеживающие степень отверждения в реальном времени. Во-вторых, двойник пропускает эти потоки через модели качества, обученные на исторических данных — например, модель, прогнозирующую пористость по истории давления и температуры в каждой зоне. В-третьих, двойник присваивает детали прогнозируемую оценку качества по мере ее продвижения и отмечает отклонения, пока коррекция еще возможна.

• Прогнозирование пористости: модели коррелируют историю давления в автоклаве и состояние смолы с конечным содержанием пустот, отмечая детали с риском превышения типичного для авиации порога в 1% пустот.
• Геометрическое отклонение: двойник сравнивает измеренные распределения температур оснастки и детали с моделируемой пружинной отдачей и деформацией, прогнозируя конечное отклонение формы до распалубки.
• Прослеживаемость уровня партии: каждый параметр, показание датчика и прогноз модели сохраняются под серийным номером детали, создавая полный цифровой поток, который все чаще требуют заказчики.
• Руководство оператора: живые панели показывают прогнозируемое качество в реальном времени, чтобы операторы действовали по оповещениям модели, а не по результатам контроля после отверждения.

Результат — переход от контроля после отверждения к мониторингу в процессе: дефекты выявляются в момент их возникновения, когда корректирующее действие — продление выдержки, регулировка давления, повторная инжекция смолы — стоит минут, а не целой детали.

Оптимизация производства: использование двойника для лучшего управления линией

С внедренными имитацией и отслеживанием качества двойник становится движком оптимизации производства. Его модели непрерывно выполняют три задачи. Оптимизация планирования использует прогнозы цикла отверждения для упорядочивания загрузок автоклава: детали, выдерживающие общий цикл, объединяются в партии, и двойник прогнозирует доступность автоклава по живому статусу отверждения, а не по плановым средним. Оптимизация энергии и затрат моделирует стоимость каждого цикла отверждения — электричество, азот, труд и занятость оснастки — и предлагает цикл с наименьшей стоимостью, все еще удовлетворяющий конверту качества. И непрерывное улучшение замыкает петлю: данные каждой детали возвращаются в модели, поэтому чем дольше работает двойник, тем точнее он становится.

Измеримые результаты, о которых сообщают производители композитов, использующие подходы цифровых двойников, включают сокращение времени цикла отверждения на 15-25%, снижение уровня брака на 20-40% на операциях RTM и улучшение выхода с первого раза, что позволяет сократить повторные постройки квалификационных деталей. Экономическое обоснование растет: каждый процентный пункт избежанного брака в авиационной автоклавной операции может стоить сотни тысяч долларов в год при темпах производства в сотни деталей в месяц.

Путь внедрения на существующей линии

Практическое внедрение цифрового двойника не требует замены производственной линии. Оно проходит пять этапов:

• Этап 1 — Основа данных: оснастите процесс: подтвердите покрытие термопарами, добавьте датчики давления и состояния смолы там, где их не хватает, и подключите историограф данных, чтобы каждый параметр был с отметкой времени и хранился по каждой детали.
• Этап 2 — Базовая имитация: постройте валидированную конечно-элементную модель одной представительной детали и цикла и настройте ее по измеренным данным термопар, пока имитация не совпадет с реальностью в пределах допуска процесса.
• Этап 3 — Модели качества: обучите прогнозные модели на исторических данных качества, начиная с дефекта с самым высоким уровнем брака — обычно пустот или пористости — и валидируйте их по результатам ультразвукового контроля.
• Этап 4 — Живой пилот: запустите двойник в теневом режиме на одной ячейке, позволяя ему прогнозировать и оповещать, пока операторы продолжают обычное управление, до тех пор, пока операторы не доверятся и не отточат его.
• Этап 5 — Управление с замкнутой петлей: подключите рекомендации модели к управлению процессом, начиная с советующих корректировок выдержки и давления, затем расширяясь до планирования и оптимизации энергии.

Большинство изготовителей видят значимую ценность на Этапе 3, когда модели качества начинают отмечать детали под риском в реальном времени. Стоимость оборудования скромна — датчики, историограф и вычисления — по сравнению с экономией на браке и времени цикла, а основа данных окупается одной лишь прослеживаемостью, когда заказчики требуют полные записи процесса.

Часто задаваемые вопросы

В чем разница между имитацией и цифровым двойником?

Имитация — это разовый или по запросу прогон модели, например анализ цикла отверждения, выполняемый офлайн до производства. Цифровой двойник — это непрерывно синхронизируемая модель: он получает живые данные датчиков от физического процесса, обновляет свое состояние, прогнозирует результаты и возвращает рекомендации на линию. Двойник привязан к конкретному производственному активу и детали и улучшается с каждой произведенной деталью.

Сколько стоит внедрение цифрового двойника?

Стоимость зависит от уже имеющихся данных. Базовое внедрение для существующей линии — модернизация датчиков, историограф данных, одна валидированная имитационная модель и модели прогнозирования качества — обычно обходится в десятки тысяч долларов на программное обеспечение и услуги для одной технологической ячейки, плюс аппаратура датчиков. Окупаемость обычно приходит от снижения брака и сокращения цикла отверждения в течение первого года; одна лишь прослеживаемость цифрового потока часто оправдывает вложения там, где заказчики требуют записи процесса.

Может ли цифровой двойник работать с существующим не-«умным» оборудованием?

Да. Старые автоклавы, прессы и инжекционные машины можно модернизировать массивами термопар, датчиками давления и сбором данных без замены станка. Двойнику нужны только надежные потоки данных с отметками времени; он не требует, чтобы сам станок имел встроенную связь. Модернизация — это распространенный первый шаг, дающий большую часть выгоды от отслеживания качества.

Каковы основные проблемы цифровых двойников для композитов?

Основные проблемы — качество данных, поскольку данные процесса полезны только если датчики откалиброваны и истории полны, валидация модели и культурное принятие. Двойник, который расходится с опытными операторами, будет игнорироваться, если не докажет свою точность; именно поэтому путь внедрения начинается с валидированной базовой имитации и пилота в теневом режиме до любого управления с замкнутой петлей.

Заключение

Цифровые двойники соединяют физику композитной обработки с живыми производственными данными, чтобы дать производителям композитов то, что им всегда было нужно: возможность увидеть дефект до его появления и управлять линией с наименьшей стоимостью, все еще удовлетворяющей качеству. Имитационное моделирование процесса сжимает циклы разработки, отслеживание качества в реальном времени переносит контроль с после-отверждения в середину процесса, а оптимизация производства превращает накопленные данные каждой детали в непрерывное улучшение. Для изготовителя путь инкрементален и начинается с основы данных, а не с новых станков.

Строите ли вы стек датчиков и имитации для новой линии или модернизируете существующую автоклавную ячейку, материальная сторона так же важна, как и программная: стабильные, прослеживаемые материалы из углеродного волокна делают модели процесса надежнее. Изучите наши углеродные ткани и препреги с последовательной документацией партий или свяжитесь с нашей инженерной командой, чтобы обсудить спецификации материалов для вашей программы цифрового производства.
