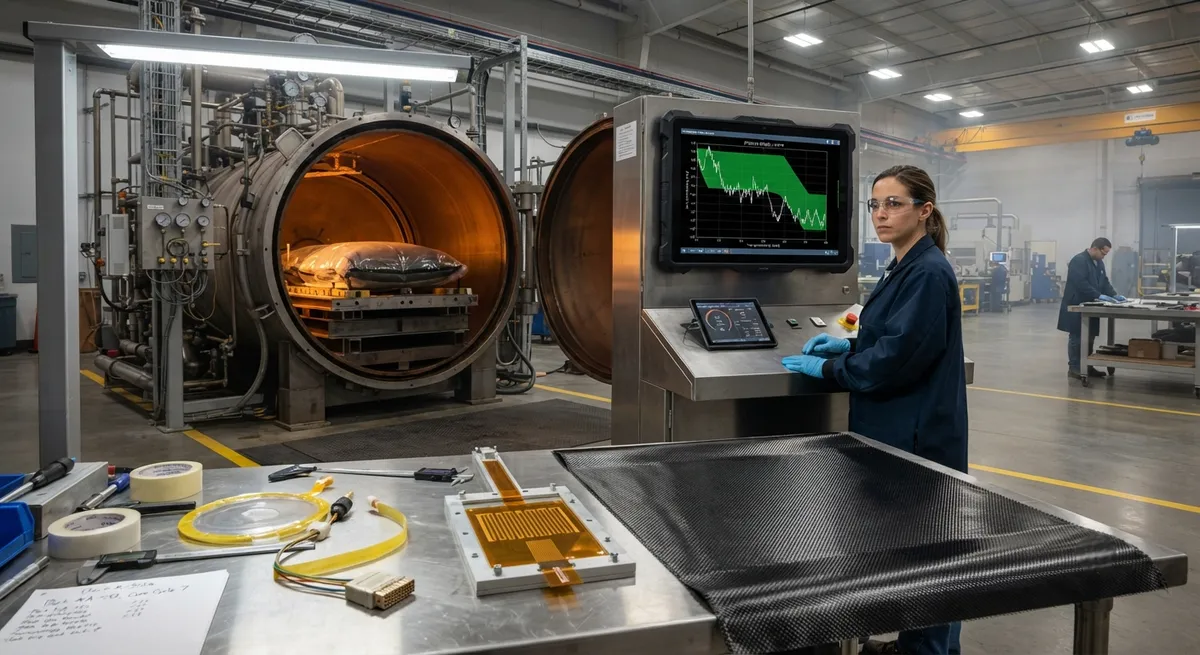

Диэлектрический контроль отверждения углеволоконных композитов: размещение датчиков и корреляция степени отверждения

Введение

Углеволоконный композит настолько же хорош, насколько хорош его цикл отверждения. Ламинат может иметь идеальное выравнивание волокон, безупречную выкладку и правильную химию смолы, но даст бракованную деталь, если цикл отверждения шел слишком горячо, слишком холодно или слишком коротко. Традиционно производители проверяли отверждение, обрабатывая контрольные образцы вместе с серийными деталями и испытывая их спустя дни — подход с выборочным контролем, который не может выявить один-единственный цикл, вышедший за пределы допуска. Диэлектрический контроль отверждения меняет это: датчики размещаются непосредственно на детали или внутри нее, измеряют электрическое поведение смолы в реальном времени и преобразуют сигнал в живую величину степени отверждения, пока деталь еще находится в печи, автоклаве или форме.

Для менеджеров по качеству и технологов онлайн-мониторинг отвечает на вопрос, на который выборочный контроль ответить не может: правильно ли отверждена именно эта конкретная деталь, прямо сейчас? В статье рассматривается принцип работы гребенчатых диэлектрических датчиков, места их размещения для получения надежных данных, корреляция исходного сигнала со степенью отверждения и реальная стоимость внедрения мониторинга на линиях автоклавного производства и литьевого прессования (RTM).

Принцип работы диэлектрического контроля отверждения

Диэлектрический анализ (DEA) измеряет два электрических свойства смолы, изменяющихся в ходе отверждения: емкость и проводимость. Гребенчатый датчик — плоская керамическая или полиимидная подложка с двумя гребенчатыми электродными структурами на поверхности — размещается в контакте со смолой. Подается переменное электрическое поле, и датчик возвращает диэлектрическую проницаемость и ионную проводимость материала как функции частоты и времени. В начале цикла низковязкая смола позволяет ионам свободно мигрировать, давая высокую проводимость. По мере развития сшивки смола затвердевает, подвижность ионов падает, и проводимость снижается. Именно ионная проводимость является основным сигналом для контроля отверждения.

• Ионная проводимость: отслеживает вязкость и плотность сшивки; основной сигнал для определения степени отверждения.
• Диэлектрическая проницаемость: отражает подвижность диполей и концентрацию полярных групп; полезна для определения начала отверждения и прихода фронта смолы в RTM.
• Развертка частоты: многочастотные измерения разделяют ионную проводимость и дипольную релаксацию, повышая надежность в конце отверждения, когда смола находится в стеклообразном состоянии.

Современные системы записывают данные каждые 1-5 секунд на протяжении всего цикла и отображают их вместе с температурным профилем, позволяя инженерам в реальном времени сравнивать фактическую траекторию отверждения с аттестованным технологическим окном.

Размещение датчиков для надежных данных

Ценность диэлектрического мониторинга почти полностью зависит от того, куда установлены датчики. Датчик, читающий стенку формы вместо детали, измеряет не то, что нужно. Правила размещения, работающие в производстве, просты:

• На поверхности инструмента у детали: наиболее распространенная схема — тонкопленочный датчик закрепляется скотчем или вакуумным мешком на рабочей поверхности формы в месте контакта с кромкой ламината. Он читает смолу, текущую к кромке, что при равномерном течении хорошо коррелирует с объемным отверждением.
• Между слоями ламината: для толстостенных сечений или деталей, где внутренняя часть отверждается медленнее поверхности, одноразовый гребенчатый датчик можно уложить между слоями и оставить в детали. Это напрямую измеряет градиент отверждения по толщине — критично для толстых ламинатов свыше 10 мм.
• В полости формы для RTM: датчики, установленные заподлицо в стенке формы, отслеживают приход смолы и точку гелеобразования у каждого впускного и выпускного отверстия, превращая слепую заливку в контролируемое событие.
• В местах крепежных отверстий: размещение датчиков в местах будущего сверления гарантирует, что точка контроля является конструктивной зоной, а не косметическим участком.

Компромисс — стоимость против достоверности. Внутренние датчики наиболее точны, но расходуются вместе с деталью; датчики, установленные на инструменте, выдерживают сотни циклов, но читают только кромку или поверхность. Большинство производителей используют комбинацию: встроенные датчики для первых образцов и ответственных деталей, датчики на инструменте для каждого производственного цикла.

Корреляция сигнала со степенью отверждения

Сырая кривая проводимости полезна, но системам качества нужна цифра. Стандартный подход — коррелировать диэлектрический сигнал со степенью отверждения, измеренной дифференциальной сканирующей калориметрией (DSC) на образцах смолы, а затем отобразить онлайн-кривую на соотношение, полученное по DSC. На практике доминируют два преобразования:

Метод	Используемый сигнал	Результат	Точность относительно DSC	Ограничения
Экстраполяция ионной проводимости в двойном логарифмическом масштабе	Проводимость от времени	Точки гелеобразования и остеклования	Время события ±2-5 мин	Менее надежно в стеклообразном конце цикла
Нормированная проводимость к степени отверждения	Проводимость, нормированная на калибровочный цикл	Степень отверждения 0-100%	±3-7% в диапазоне 0,5-0,95	Требует калибровки под каждую смолу
Многочастотная диэлектрическая релаксация	Частотная диэлектрическая проницаемость	Степень отверждения с отслеживанием остеклования	±2-5%	Более сложная обработка сигнала

Корреляция существует потому, что ионная проводимость отслеживает ту же физическую величину, которую измеряет DSC, — степень сшивки. Ключевой инженерный шаг — калибровка: отвердить эталонный образец той же партии смолы и той же объемной доли волокна, построить калибровочную кривую «проводимость — степень отверждения» и подтвердить ее DSC на небольшой выборке образцов. После калибровки онлайн-показание становится воротами приема-сдачи, позволяющими сразу после цикла передать деталь на дальнейшую обработку вместо ожидания испытаний контрольных образцов.

Производственные преимущества и реальная стоимость

Бизнес-обоснование диэлектрического контроля отверждения строится на трех измеримых результатах: снижении брака, сокращении времени выпуска детали и улучшении данных о процессе. В таблице ниже сведены типичные результаты, зафиксированные в аэрокосмическом и автомобильном производстве композитов:

Результат	Типичный зафиксированный эффект	Источник эффекта
Снижение брака, связанного с отверждением	Сокращение отбраковок по причине отверждения на 30-60%	Раннее выявление недополимеризации и температурных отклонений
Время выпуска детали	От часов до минут (испытания контрольных образцов исключены)	Онлайн-ворота по степени отверждения
Оптимизация времени цикла	Сокращение цикла отверждения на 5-15%	Остановка цикла по подтвержденной полноте отверждения, а не по консервативному графику
Загрузка оборудования	Повышение пропускной способности автоклава	Быстрее оборот каждой партии

Что касается стоимости, картина становится все более благоприятной. Одноразовые внутренние датчики стоят примерно $15-60 за штуку в зависимости от температурного класса и объема; многоразовые датчики на инструменте амортизируются до нескольких долларов за цикл на протяжении сотен циклов. Канал мониторинга (датчик + канал анализатора) обычно стоит $2000-5000, а многоканальная система на полную загрузку автоклава — $20000-60000, что составляет небольшую долю стоимости одной бракованной аэрокосмической детали, которая может превышать $50000 с учетом материалов и труда. Для высокотемповых автомобильных RTM-программ стоимость датчика на деталь нужно тщательно планировать, но экономия на браке обычно окупает вложения в течение первого года производства.

Интеграция с существующими системами качества

Диэлектрический контроль отверждения встраивается в стандартную систему управления производством (MES) как новый источник данных. Данные датчиков записываются по серийному номеру детали, создавая постоянную запись об отверждении, которая удовлетворяет требованиям прослеживаемости аэрокосмических систем качества, таких как AS9100 и NADCAP. На практике производители используют данные на трех уровнях: оповещения в реальном времени, фиксирующие отклонение, пока цикл еще можно спасти; автоматизированные ворота выпуска детали в конце цикла; и агрегированная база данных для непрерывного улучшения — корреляция сигнатур отверждения с последующими несоответствиями для уточнения технологических окон. Те же датчики могут одновременно использоваться для определения прихода смолы в RTM и для контроля пост-отверждения, расширяя ценность оборудования за пределы одной операции.

Часто задаваемые вопросы

Чем диэлектрический контроль отверждения отличается от контроля термопарами?

Термопары измеряют только температуру, а температура — косвенный показатель отверждения. Деталь может иметь правильный температурный профиль, но оставаться недополимеризованной, если партия смолы отклоняется от спецификации или скорость нагрева неверна. Диэлектрические датчики измеряют фактическое состояние смолы — ее ионную проводимость и проницаемость, — которые напрямую реагируют на плотность сшивки. Они дополняют друг друга: термопары подтверждают тепловую среду, диэлектрические датчики — химическое состояние. Большинство производственных систем записывают оба показателя, используя температуру для управления процессом, а диэлектрические данные — для решения о выпуске детали.

Можно ли встраивать диэлектрические датчики внутрь детали, и остаются ли они в готовом изделии?

Да. Гребенчатые датчики на тонкой полиимидной пленке достаточно тонки (0,1-0,5 мм), чтобы укладываться между слоями и вакуумироваться вместе с ламинатом. Они расходуются вместе с деталью — либо остаются в неструктурной зоне, либо, чаще, размещаются в местах будущего сверления отверстий или на участках, которые будут обрезаны. Внутренние датчики дают наиболее точное измерение градиентов отверждения по толщине, что важно для ламинатов толще примерно 10 мм. Для стандартных панелей датчики на инструменте читают кромку ламината и дают достаточную корреляцию с объемным отверждением.

Стоит ли диэлектрический мониторинг затрат при малом или низкообъемном производстве?

При низких объемах экономика по-прежнему работает, когда высока стоимость детали — одна аэрокосмическая или оборонная деталь может превысить полную стоимость системы мониторинга, так что предотвращение одного брака окупает оборудование. Для недорогих низкообъемных работ многоразовые датчики на инструменте и одноканальный анализатор позволяют контролировать критические циклы при начальных затратах в несколько тысяч долларов. Минимально жизнеспособная конфигурация — один калиброванный канал на самой дорогой или самой склонной к отказам детали программы.

Заключение

Диэлектрический контроль отверждения переводит контроль качества углеволоконных композитов с выборочного контроля на полную проверку. Размещая гребенчатые датчики на поверхности инструмента или внутри ламината, производители получают сигнал степени отверждения в реальном времени, коррелирующий с измерениями DSC с точностью до нескольких процентов, выпускают детали за минуты вместо дней и снижают брак, связанный с отверждением, на 30-60%. Калибровка — инженерное ядро метода, а стоимость в расчете на деталь незначительна по сравнению с ценой бракованной композитной конструкции.

Для производителей, рассматривающих онлайн-контроль отверждения, практические отправные точки — стратегия размещения датчиков, калибровка под конкретную смолу и интеграция с существующей системой качества. Изучите наш ассортимент углеволоконных армирующих материалов и препрегов в паре с вашей программой контроля отверждения, или свяжитесь с нашей инженерной командой, чтобы обсудить квалификацию материалов и процессов для вашей композитной линии.
