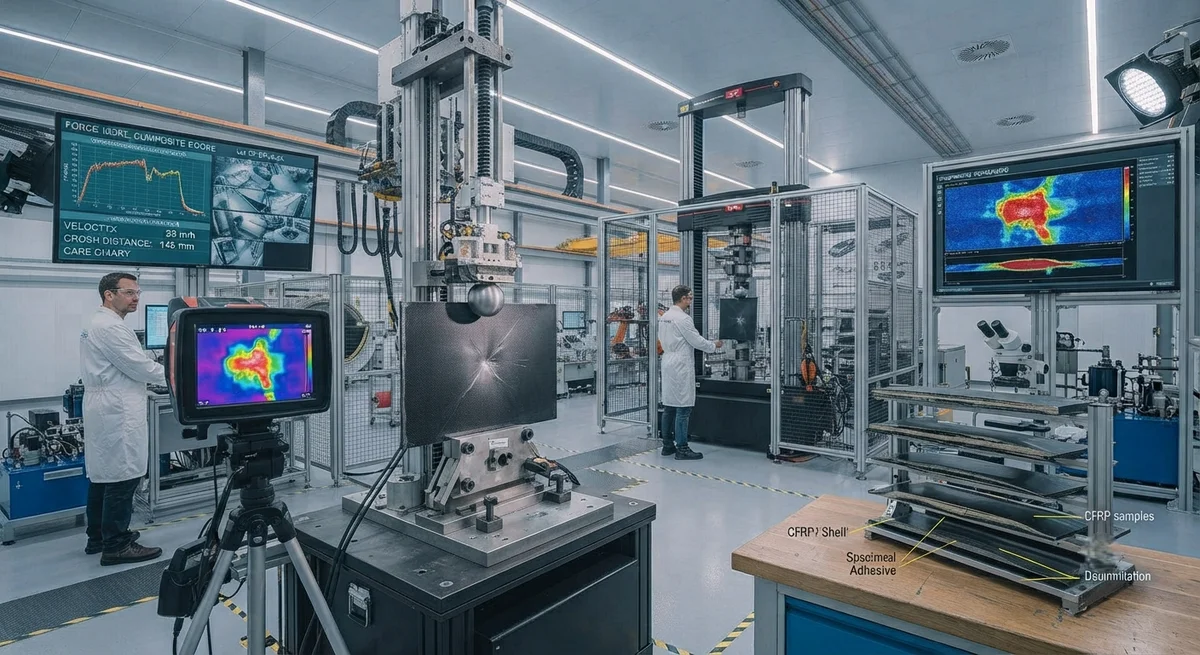

Повреждаемость и ударная вязкость углепластика — инженерные принципы и стандарты

Углепластик обладает выдающейся удельной прочностью и жесткостью, но его повреждаемость при ударных нагрузках остается критическим фактором проектирования. Статья охватывает режимы ударных повреждений, стандарты испытаний (ASTM D7136, D7137), стратегии повышения ударной вязкости и методы ремонта пов

Введение

Углепластик (CFRP) чувствителен к ударным нагрузкам вне плоскости. В отличие от пластичных металлов, поглощающих энергию удара через пластическую деформацию, CFRP реагирует на удар сложной последовательностью механизмов повреждения — растрескивание матрицы, расслоение, разрыв волокон, а в некоторых случаях — полное пробитие. Отсутствие видимых повреждений после низкоэнергетического удара (BVID) создает особую проблему: внутренняя зона расслоения может быть в 5–10 раз больше видимой вмятины.

Растущее применение CFRP в авиастроении, автомобилестроении, ветроэнергетике и судостроении стимулировало значительные исследования в области повреждаемости. Эта статья предоставляет инженерам и специалистам по закупкам всесторонний обзор ударного поведения CFRP.

Режимы ударных повреждений

Режим повреждения	Пороговая энергия	Метод обнаружения	Влияние на остаточную прочность
Растрескивание матрицы	< 5 Дж	Микроскопия, C-скан	Незначительное
Расслоение	5–20 Дж	УЗК C-скан, термография	Снижение прочности на 10–40%
Разрыв волокон	15–50 Дж	Визуально, КТ	Снижение прочности на 30–60%
Пробитие/перфорация	> 50 Дж	Визуально	Катастрофическое — замена детали

Почти невидимые ударные повреждения (BVID)

Энергия (Дж)	Глубина вмятины (мм)	Площадь расслоения (мм²)	Остаточная прочность CAI
5	0,05–0,10	50–150	95–98%
10	0,10–0,20	150–400	80–90%
15	0,15–0,30	300–700	65–80%
20	0,20–0,40	500–1 200	50–65%
30	0,30–0,60	800–2 000	40–55%
50	0,50–1,00	1 500–3 500	25–40%

Стандарты испытаний

ASTM D7136 — Удар падающим грузом

Определяет метод контролируемого удара полусферическим индентором (12,7–25,4 мм). Параметры: энергия 5–100 Дж, образец 150×100 мм. Выходные данные: пиковая сила, поглощенная энергия, видимая зона повреждения.

ASTM D7137 — Сжатие после удара (CAI)

После удара образец нагружается на сжатие для измерения остаточной прочности. CAI — наиболее распространенный показатель повреждаемости.

Материальная система	Энергия	CAI (МПа)	Сохранение (%)
Стандартный эпоксид (T700/2510)	30 Дж	175	42
Термостойкий эпоксид (T700/5320)	30 Дж	265	58
Термопласт PEEK (AS4/APC-2)	30 Дж	310	68
Бисмалеимид (IM7/5250-4)	30 Дж	195	45
Z-pin усиленный эпоксид	30 Дж	340	72

Стратегии повышения ударной вязкости

Термостойкие матрицы

Термостойкие эпоксиды с термопластичными частицами (PES, PEI) повышают межслойную вязкость разрушения со 150–250 до 600–1 200 Дж/м². Стоимость термостойких препрегов на 20–40% выше.

Z-pinning и 3D-армирование

Металлические или углеродные штифты диаметром 0,25–0,50 мм повышают CAI на 50–80% при объемной доле 1–3%. Снижение плоскостных свойств на 5–10%.

Гибридные ламинаты (CFRP + арамид/стекло)

Прослойки арамида (Kevlar) или стекловолокна удваивают поглощение энергии удара, сохраняя 85–90% плоскостной жесткости.

Защитные покрытия

Полиуретановое покрытие 0,3–0,5 мм снижает пиковые контактные напряжения на 30–50% при добавлении всего 0,4–0,7 кг/м².

Методы ремонта

Степень повреждения	Метод ремонта	Восстановление прочности
Царапины, микротрещины матрицы	Инъекция смолы + полировка	90–100%
Расслоение < 25 мм	Инъекция смолы под вакуумом	75–90%
Расслоение > 25 мм / разрыв волокон	Ремонт скосом + накладка	70–85%
Пробитие	Металлическая накладка или замена	50–70%

Часто задаваемые вопросы

В чем разница между ударной вязкостью и повреждаемостью?

Ударная вязкость — способность сопротивляться возникновению повреждений. Повреждаемость — способность нести нагрузку после повреждения. Материал может иметь высокую ударную вязкость (твердая поверхность) но низкую повреждаемость (расслоение распространяется при сжатии).

Можно ли спроектировать CFRP таким же ударопрочным, как металл?

Не в том же смысле — CFRP не может пластически деформироваться. Однако правильный дизайн может достичь или превзойти удельное энергопоглощение алюминия: 70–90 кДж/кг у CFRP против 20–40 кДж/кг у алюминия.

Какие методы контроля необходимы после удара?

Визуальный осмотр → простукивание → УЗК C-скан. Для повреждений уровня BVID визуального осмотра недостаточно — УЗК обязателен.

В: Как ударное повреждение влияет на CFRP по сравнению с алюминием?

Алюминий поглощает энергию удара за счёт пластической деформации и образует чёткую видимую вмятину, что облегчает обнаружение. Остаточная прочность после удара обычно составляет 60–80% от исходной. CFRP, напротив, может показывать минимальные поверхностные повреждения при обширных внутренних расслоениях, снижающих прочность на сжатие на 50–60%. Это делает повреждаемость CFRP более зависимой от методов неразрушающего контроля — УЗК C-скан, термография или сдвиговая интерферометрия.

Заключение

Повреждаемость — определяющий фактор проектирования углепластиковых конструкций в несущих применениях. BVID, чувствительность к расслоению и значительное снижение прочности после удара требуют системного подхода к выбору материала, проектированию и контролю. Термостойкие матрицы, Z-pinning, гибридные ламинаты и защитные покрытия — проверенные пути повышения ударной вязкости без ущерба для легковесности CFRP.
