Непрерывное компрессионное формование (CCM) углеродного волокна: экономика высокообъемного автомобильного производства

Производственное узкое место во внедрении углеродного волокна в автомобилестроении

На протяжении более двух десятилетий автомобильная промышленность признает потенциал углеродного волокна для снижения массы автомобиля на 50–60% по сравнению со стальными кузовными панелями и на 25–35% по сравнению с алюминиевыми аналогами. Однако широкое внедрение сдерживалось экономикой производства: традиционная автоклавная обработка требует 60–120 минут времени цикла и значительного ручного труда, а трансферное формование смолой (RTM) испытывает трудности с размерной согласованностью при больших производственных сериях. Непрерывное компрессионное формование (CCM) устраняет эти ограничения, сочетая скорость компрессионного формования со свойствами материала непрерывного волокнистого армирования.

CCM работает по принципиально иному принципу, чем пакетное компрессионное формование. Вместо загрузки предварительно нарезанных стопок препрега в пресс, CCM подает непрерывную препреговую ленту или ровинг непосредственно в нагреваемую возвратно-поступательную полость формы. Форма закрывается, формует деталь и открывается в повторяющемся цикле, синхронизированном со скоростью подачи материала. Этот подход непрерывной подачи устраняет 30–45 секунд времени обработки материала, требуемого в обычном компрессионном формовании, что напрямую приводит к снижению стоимости детали при больших объемах.

Бенчмаркинговое исследование Automotive Composites Consortium 2025 года показало, что линии CCM, работающие с OEE 85%, производят структурные детали из углеродного волокна по полной себестоимости $18–$32 за кг по сравнению с $55–$95 за кг для автоклавной обработки и $35–$65 за кг для высоконапорного RTM. При объемах производства более 50 000 деталей в год CCM становится наиболее экономически эффективной технологией формования углеродного волокна из доступных в настоящее время.

Сравнение экономики процессов: CCM против альтернативных технологий

Следующая таблица сравнивает ключевые экономические параметры CCM с тремя доминирующими технологиями обработки углеродного волокна для автомобильных применений. Все цифры представляют текущие (2026) цены для углеродного волокна стандартного модуля (230 ГПа) с архитектурой плетения 2×2 и объемной долей волокна 55–60%.

Параметр	CCM	Автоклавный препрег	HP-RTM	SMC (углерод)
Время цикла (сек)	45–90	3 600–7 200	120–300	60–120
Капиталовложения (млн USD/линия)	$3,5–$6,0	$1,2–$3,5	$4,0–$8,5	$2,5–$4,5
Использование материала (%)	92–97	65–85	75–90	85–93
Уровень автоматизации	Полный	Частичный	Полный	Полный
Объемная доля волокна (%)	50–60	55–65	45–55	30–45
Стоимость детали при 50 тыс./год ($/кг)	$18–$32	$55–$95	$35–$65	$22–$40
Стоимость детали при 100 тыс./год ($/кг)	$14–$24	$48–$82	$28–$52	$18–$33
Уровень брака (%)	3–5	8–15	5–10	5–8
Годовая мощность (дет./линия)	80 000–175 000	1 500–5 000	20 000–60 000	50 000–120 000

Выбор сырья и препрега для CCM

Экономическая эффективность CCM сильно зависит от выбора сырья. В отличие от пакетного компрессионного формования, которое может принимать предварительно нарезанные листы от любого производителя препрегов, CCM требует непрерывного ровинга или ленточных форматов, совместимых с механизмом подачи возвратно-поступательной формы. Ключевые соображения по материалам включают:

• Формат ровинга: Непрерывные волокнистые жгуты, предварительно пропитанные смолой с содержанием смолы 35–42% по весу, намотанные на катушки по 5–15 кг. Наиболее распространены стандартные жгуты 12K и 24K, а жгуты 50K появляются для чувствительных к стоимости структурных деталей
• Ширина ленты: Разрезанная препреговая лента шириной 6,35 мм (¼″), 12,7 мм (½″) или 25,4 мм (1″). Более узкие ленты позволяют создавать более сложную геометрию формы, но снижают пропускную способность материала на 15–25%
• Смоляные системы: Быстроотверждаемые эпоксидные системы с временем гелеобразования 30–90 секунд при температуре формы 150–180°C. Системы на основе полиуретана нового поколения обеспечивают циклы отверждения всего 20–35 секунд, позволяя достичь общего времени цикла менее 60 секунд
• Поверхностная плотность волокна: Типичные диапазоны 150–300 г/м² для сбалансированных тканей и 100–200 г/м² для однонаправленных лент. Более низкая поверхностная плотность улучшает качество поверхности, но увеличивает количество требуемых слоев
• Срок хранения: Препреги, совместимые с CCM, обычно имеют 30–45 дней вне холодильника при 21°C и 12 месяцев замороженного хранения при −18°C, что требует тщательного логистического планирования для производства по принципу «точно вовремя»

Капитальные вложения и конфигурация производственной линии

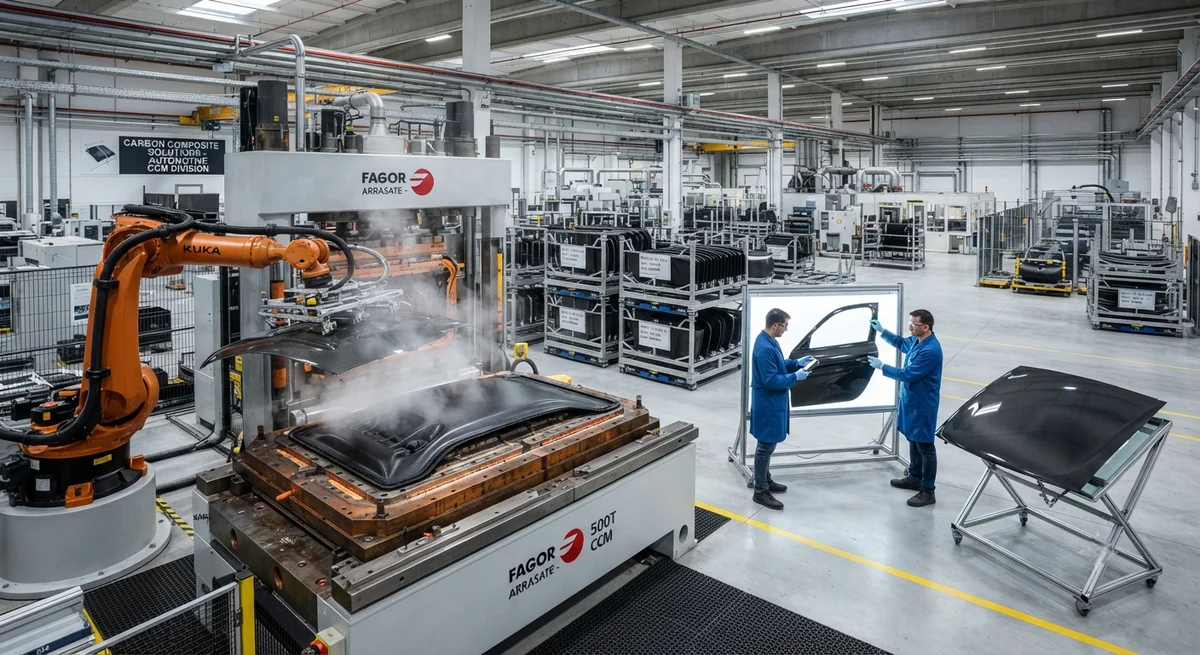

Полная производственная ячейка CCM состоит из четырех основных подсистем: системы шпулярника и контроля натяжения, печи предварительного нагрева, реципрокного компрессионного пресса и поста финишной обрезки. Разбивка капитальных вложений для типичной линии CCM усилием 500 тонн, обрабатывающей детали размером до 1 200 мм × 800 мм, выглядит следующим образом:

• Система шпулярника и обработки ленты: $450 000–$750 000 — включает моторизованные размоточные стойки, датчики натяжения и подающий механизм с производительностью 5–15 м/мин
• Инфракрасная печь предварительного нагрева: $280 000–$420 000 — трехзонный ИК-нагрев с замкнутым контролем температуры, нагревающий препрег до 60–80°C перед входом в полость формы
• Гидравлический компрессионный пресс (500 т): $1 800 000–$3 200 000 — сервогидравлический пресс с программируемыми профилями скорости/усилия, параллельностью в пределах 0,05 мм/м и скоростью подхода 300–600 мм/с
• Роботизированная ячейка обрезки: $380 000–$650 000 — шестиосевой робот с ультразвуковым ножом или 5-осевой гидроабразивной резкой для чистовой обрезки, включая систему регистрации с компьютерным зрением
• Вспомогательное оборудование: $200 000–$350 000 — блоки контроля температуры формы (до 200°C), система грануляции отходов, пылеудаление и станция контроля качества
• Монтаж и пусконаладка: $350 000–$550 000 — подготовка площадки, подключение инженерных сетей, квалификация процесса и обучение операторов

Общие инвестиции «под ключ» составляют от $3,5 млн до $6,0 млн на одну производственную линию с типичным сроком окупаемости 18–30 месяцев при полной загрузке.

Качество деталей и механические характеристики

Детали, произведенные по технологии CCM, демонстрируют механические свойства, приближающиеся к свойствам автоклавных компонентов, превосходя при этом характеристики деталей из SMC и обычного компрессионного формования. Исследование 2025 года усилителей B-стойки автомобиля (1,2 м × 0,3 м × 2,5 мм), изготовленных методом CCM, показало следующие средние значения свойств на 500 последовательно произведенных деталях:

• Модуль упругости при растяжении: 118 ГПа (0° направление волокна), 8,2 ГПа (90° направление) — квазиизотропная укладка [0/45/90/−45]₂ₛ
• Прочность на растяжение: 845 МПа (0°), 62 МПа (90°) — преобладающий механизм разрушения — разрыв волокна с < 5% расслоения
• Межслойная прочность на сдвиг (ILSS): 62 МПа — испытание на коротко-балочный сдвиг по ASTM D2344
• Объемная доля волокна: 56,5% ± 1,8% — коэффициент вариации 3,2% по всем 500 деталям
• Содержание пустот: 0,8–1,5% — значительно ниже авиационного порога приемки в 2%
• Качество поверхности: Ra 0,4–0,8 мкм со стороны формы, Ra 1,2–2,5 мкм с противоположной стороны — достижима поверхность класса A с покрытием в форме
• Размерная повторяемость: ±0,15 мм по центрам отверстий, ±0,25 мм по общим размерам детали — соответствует требованиям автомобильной GD&T ±0,5 мм

Модель общей стоимости владения для автомобильных деталей из CFRP

Чтобы понять экономическое преимущество CCM в масштабе, мы моделируем общую стоимость владения для годового выпуска 100 000 деталей автомобильного структурного компонента весом 1,8 кг (типичная дуга крыши, дверная балка безопасности или рычаг подвески):

Компонент стоимости	CCM	HP-RTM	Автоклав
Сырье ($/деталь)	$32,40	$39,60	$45,00
Труд ($/деталь)	$3,80	$7,20	$18,50
Энергия ($/деталь)	$1,15	$2,40	$4,80
Амортизация оборудования ($/деталь)	$4,50	$6,25	$3,20
Амортизация оснастки ($/деталь)	$1,80	$2,50	$1,20
Брак и доработка ($/деталь)	$1,60	$3,50	$6,30
Общая стоимость детали	$45,25	$61,45	$79,00
Стоимость за кг	$25,14	$34,14	$43,89

При 100 000 деталях в год CCM достигает снижения стоимости на 36% по сравнению с HP-RTM и на 43% по сравнению с автоклавной обработкой для этого компонента весом 1,8 кг. Для геометрически сложных деталей, требующих локального усиления или вставок, возможности автоматизированной укладки ленты CCM снижают отходы дополнительно на 2–3 процентных пункта.

Часто задаваемые вопросы

Каков минимальный объем производства для экономической эффективности CCM?

CCM становится конкурентоспособным по стоимости с HP-RTM при приблизительно 20 000 деталях в год и с автоклавной обработкой уже при 8 000–10 000 деталях в год. При объемах ниже этих значений бремя капитальных затрат на деталь делает CCM менее привлекательным по сравнению с альтернативами с меньшей пропускной способностью. Технология действительно превосходит конкурентов при объемах более 50 000 деталей в год, когда капитальные вложения амортизируются на достаточно большой производственной базе, а преимущества высокого использования материала и низкого содержания труда становятся доминирующими.

Может ли CCM производить детали с поверхностью класса A для наружных автомобильных панелей?

Да, при соответствующей подготовке поверхности инструмента и технологии нанесения покрытия в форме. Детали, произведенные CCM с полированными поверхностями формы (зеркальная отделка, Ra < 0,1 мкм), могут достигать качества поверхности класса A со значениями Ra 0,4–0,8 мкм. Для наружных панелей, требующих окраски, этап нанесения покрытия в форме с использованием слоя полиуретана толщиной 100–150 мкм, наносимого перед зарядом препрега, может устранить поры и проступание волокна, достигая значений DOI выше 85% — сопоставимо со стальными панелями.

Как CCM работает с геометрией деталей, имеющей поднутрения или большие углы извлечения?

CCM лучше всего подходит для деталей с углами извлечения 3–15° и умеренным соотношением сторон. Детали с выраженными поднутрениями, глубокими ребрами (соотношение сторон > 3:1) или сквозными отверстиями требуют вторичных операций или гибридных подходов к оснастке. Для таких геометрий может использоваться комбинированный процесс CCM + компрессионная вставка, где линия CCM формирует преформу, которая затем передается во вторичную компрессионную форму для формирования мелких элементов. Этот гибридный подход добавляет 15–25% к стоимости детали, но остается конкурентоспособным с HP-RTM.

Какие размеры углеродного жгута лучше всего подходят для процесса CCM?

Стандартные жгуты 12K и 24K (12 000 или 24 000 нитей на жгут) являются текущим отраслевым стандартом для CCM, предлагая наилучший баланс надежности обработки ленты, способности заполнения формы и стоимости. Жгуты 50K набирают популярность для структурных деталей, где качество поверхности вторично, предлагая на 22–28% более низкую стоимость материала за кг за счет немного более грубой поверхности (Ra 1,0–2,0 мкм) и сниженной пропитки волокна в толстых ламинатах. Микрожгуты (3K, 6K) обычно не рекомендуются для CCM из-за сложностей обработки на требуемых производственных скоростях.
