Инвар против композитной оснастки из углеродного волокна для аэрокосмического автоклавного отверждения

Аэрокосмическое автоклавное отверждение требует оснастки, выдерживающей термоциклы 180–400°C. Статья сравнивает Инвар 36 и композитную оснастку по свойствам, стоимости и совокупной стоимости владения.

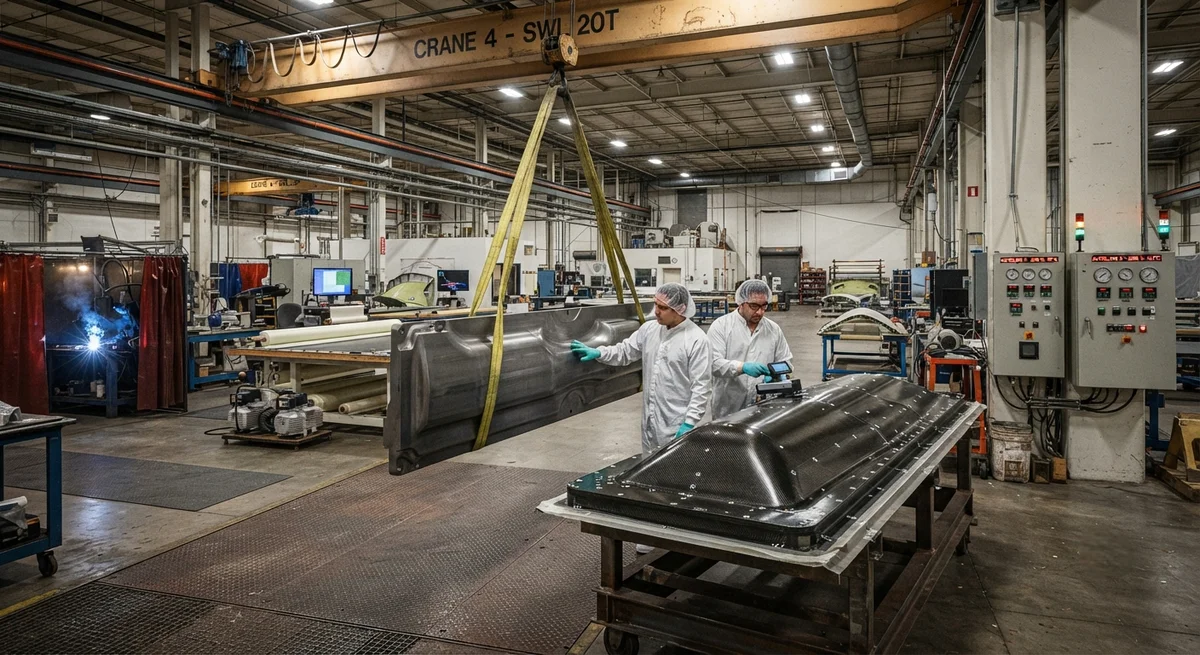

Введение

Аэрокосмическое автоклавное отверждение композитов из углеродного волокна требует оснастки, способной выдерживать повторяющиеся термоциклы при 180–400°C с сохранением размерной стабильности в пределах ±0,1 мм/м. На протяжении десятилетий сплав Инвар 36 (Fe-36Ni) был отраслевым стандартом благодаря исключительно низкому коэффициенту термического расширения (КТР) около 1,2–1,5 ppm/°C, который хорошо согласуется с углепластиками. Однако композитная оснастка из углеродного волокна стала убедительной альтернативой, обеспечивая значительное снижение веса, тепломассы и сроков изготовления.

В этой статье представлено строгое техническое и экономическое сравнение оснастки из Инвара 36 и композитной оснастки для аэрокосмического автоклавного отверждения.

Сравнение свойств материалов

Свойство	Инвар 36	Композитная оснастка из УВ	Преимущество
Плотность (г/см³)	8,05	1,55–1,65	КУВ — в 5 раз легче
КТР (ppm/°C, 20–200°C)	1,2–1,5	0,5–2,0	Сопоставимо
Теплопроводность (Вт/м·К)	10–11	0,5–0,8 (по толщине)	Инвар — равномернее
Макс. рабочая температура (°C)	400+	200–350	Инвар — выше предел
Масса оснастки для детали 2×1 м (кг)	800–1200	150–250	КУВ — на 75–80% легче

Критерии выбора

Когда выбирать Инвар 36

Высокотемпературные циклы (>200°C): Препреги BMI и цианатного эфира требуют оснастки из Инвара.
Очень большие объёмы производства (>500 циклов): Более долгий срок службы оправдывает инвестиции.
Сложные геометрии с жёсткими допусками: Изотропное КТР Инвара обеспечивает предсказуемый контроль размеров.

Когда выбирать композитную оснастку

Малые и средние объёмы (50–300 циклов): Приемлемо для прототипирования и мелких серий.
Крупные детали простой формы: Экономия веса 75–80%.
Сжатые сроки разработки: 6–10 недель против 12–20 недель.

Часто задаваемые вопросы

В: Может ли композитная оснастка выдерживать циклы отверждения BMI при 210°C?

Да, но только если оснастка изготовлена из высокотемпературной BMI или цианатэфирной смолы, рассчитанной на нужную температуру. Стандартные эпоксидные препреги ограничены 190–200°C.

В: Сколько циклов вакуумной упаковки выдерживает композитная оснастка?

С надлежащим покрытием (никелевое или алюминиевое напыление) — 200–500 циклов. Без покрытия — 50–100 циклов до ремонта.

В: Подходит ли композитная оснастка для отверждения вне автоклава?

Да. Композитная оснастка особенно хорошо подходит для процессов VBO и Quickstep, где меньшая тепломасса сокращает время цикла на 30–45%.

В: Какое покрытие рекомендуется для композитной оснастки из УВ?

Наиболее распространены: (1) никелевое напыление (0,3–0,5 мм) — отличная износостойкость; (2) алюминиевая эпоксидная поверхностная плёнка; (3) алмазоподобное углеродное покрытие (DLC) для сверхвысокого качества отпуска. Выбор зависит от температуры отверждения, требуемой чистоты поверхности и бюджета.

В: Как несоответствие КТР между оснасткой из УВ и композитной деталью влияет на точность размеров?

Когда и оснастка, и деталь изготовлены из углепластика с согласованной архитектурой волокон, КТР можно настроить почти идентично (в пределах ±0,3 ppm/°C), минимизируя термические напряжения при охлаждении. Это ключевое преимущество композитной оснастки — КТР оснастки и детали можно согласовать, тогда как разница КТР между Инваром и углепластиком составляет ~0,2–0,5 ppm/°C, что необходимо учитывать в бюджете допусков.
