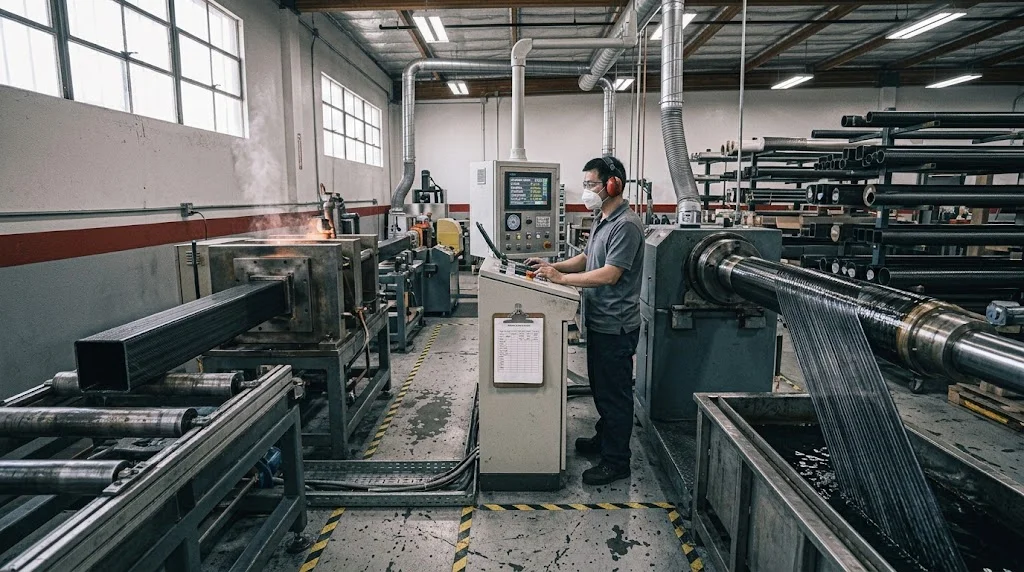

Pultruded vs Wrapped Carbon Fiber: Performance and Cost

مقدمة

الاختيار بين السحب عبر القالب (pultruded) واللفّ (wrapped) ليس ترتيب جودة بل مطابقة عملية لهندستكك وسماحيتك وحجمك. السحب عبر القالب يمرّر الليف المستمر عبر قالب ساخن لصنع مقاطع ثابتة المقطع بسرعة خط عالية؛ واللفّ يضع البريبِرغ أو الألياف المبللة الملفوفة على قالب داخلي ويُقَدّ تحت الحرارة والضغط لبناء الأنابيب التي تهم فيها قوة الحلقة وبناء الجدار. كلاهما ينتج كربون حقيقيًا؛ والاختيار الخاطئ يظهر كتجاوز سماحية، أو انهيار بالسحق، أو تكلفة وحدة تقتل البرنامج.

يغطي هذا الدليل ميكانيكية كل عملية، ومقارنة مباشرة للخصائص والتكلفة بين أنبوب الكربون المسحوب (pultruded carbon fiber tube) والملفوف، وأين يتفوّق السحب بالحجم، وأين يتفوّق اللفّ بالهندسة والسماحية، وكيف تختار برامج أنبوب الكربون المخصص مسار العمل، وخطوات الفحص التي تكشف عدم المطابقة قبل التجميع.

كيف يُبنى الكربون المسحوب والملفوف

تختلف العمليتان في كيفية وضع الليف، وإدخال الراتنج، وتحقيق التجميع — ثلاثة اختلافات تتناثر في كل خاصية لاحقة.

الجوانب	السحب عبر القالب	اللفّ (رطب أو بريبيِرغ)
وضع الليف	قضبان تُسحب عبر قالب ساخن بسرعة ثابتة	حُزم تُلفّ على قالب داخلي تحت الشد بزوايا مبرمجة
إدخال الراتنج	حمام أو حقن عند مدخل القالب، 35-45% بالوزن	حمام رطب أو تركيب ألواح بريبيِرغ
التحقيق	حرارة + ضغط السحب داخل القالب، مستمر	تقويم في فرن أو أوتوكلاف على القالب، دفعات
حجم الليف	60-70%، عالٍ ومتّسق	55-65%، يتوقف على جودة التسليك
مقاطع نموذجية	مقطع ثابت: قضبان، أنابيب، قنوات، زوايا	أنابيب دائرية، مخاريط ودرجات قطرية، جدران سميكة
سرعة الخط / الدورة	0.3-1.5 م/د مستمر	ساعات لكل قالب، حسب الدفعة

قضيب السحب عبر القالب هو في جوهره مركّب مستمر مُسحَك: حجم الليف عالٍ ومنتظم على الطول، لكن الألياف تسير محوريًا دون مكوّن حلقي يُذكر. يمكن تصميم الأنبوب الملفوف بطبقات لولبية 55-75° لقوة الحلقة، وطبقات ±زاوية للتواء، وجدار سميك لا يستطيع قالب السحب إنتاجه في مرور واحد.

مقارنة الخصائص: الأنبوب المسحوب مقابل الملفوف

تعكس الأرقام أدناه نطاقات الإنتاج النموذجية لأنبوب قطر خارجي 20 ملم وجدار 1.5 ملم من الليف من فئة T300 بمصفوفة إيبوكسي. تأكد من بيانات اختبار المورد لطبقتك ونظام التقويم الخاص بك.

الخاصية	الأنبوب المسحوب	الأنبوب الملفوف	ملاحظات
قوة الشد الطولية	1200-1600 ميغاباسكال	1000-1400 ميغاباسكال	السحب يتفوق: ألياف محورية مستمرة
قوة الحلقة / العرضية	منخفضة، تهيمن عليها المصفوفة	400-800 ميغاباسكال مع طبقات لولبية	اللفّ يهيمن على الأحمال الحلقية
حجم الليف	62-70%	55-63%	السحب أعلى؛ يؤثر على الصلابة لكل جرام
سماحية القطر الخارجي	±0.1-0.2 ملم نموذجي	±0.05 ملم مصقول، ±0.1 بعد التقويم	اللفّ أفضل للثقوب الحرجة للملاءمة
قدرة الطول	مستمر، يُقصّ حسب الطلب	محدود بطول القالب الداخلي، عادة <6 م	السحب للمخزون الطويل
قوة السحق / التحمّل	متوسطة	أعلى مع طبقات الحلقة	اللفّ لتركيبات press-fit وأحمال الأوتاد
التكلفة النسبية للمتر	منخفضة بالحجم	متوسطة إلى عالية	نقطة التعادل قرب 500-1000 م/سنة

سطران يقرران معظم الاختيارات. القوة الطولية ترجّح المقاطع المسحبة للعوارض والذراعات الدوّارة الخاضعة لنقص مرن نقي. قوة الحلقة والمقاومة للسحق ترجّح الأنابيب الملفوفة لأحلاف المحامل والأخاديد الضاغطة وتركيبات press-fit — جدار مسحوب تحت press-fit شعاعي سينشطر على طول المصفوفة بين الألياف.

أين يتفوّق الأنبوب المسحوب

الحجم والهندسة الثابتة هي موطن السحب. الاقتصاد شبه خطي: بعد تجهيز القالب وضبط الخط، تكلفة الأمترات الإضافية الليف والراتنج ووقت الخط فقط.

• ذراعات وصناديق الطائرات دون طيار: مقاطع مربعة أو دائرية أو هوائية بطولات طويلة، تُقص وتُثقب على مفرزة — تكلفة الوحدة تنخفض بوضوح بعد مئات القطع.
• عمّالات وأعمدة رياضية: فراغات غولف وهوكي وتلال صيد تستفيد من حجم الليف العالي والجدار المتّسق للسحب.
• قواطع صناعية وقنوات: قضبان مسطحة وقنوات على شكل C وزوايا تُلصق في ألواح أو تُلحّ في هياكل حيث تصبح قوة الحلقة غير ذات صلة.
• إدارة الكهرباء والحرارة: قضبان وأنابيب مسحبة تُستخدم كعوامل عزل أو دعامات قضبان توزيع أو عناصر نشر حراري — الإنتاج المستمر يبقي تكلفة الوحدة منخفضة.

إذا كانت قطعتك عارضة مقطع ثابت بأحجام سنوية تتجاوز نحو 500 متر، ابدأ المحادثة بمقاسسحب وتصعّد إلى اللفّ فقط إذا أجبرك السماحية أو الحمل الحلقي.

أين يتفوّق الكربون الملفوف

حرية الهندسة والتصميم للطبقات هي ميزة اللفّ. عندما يجب أن يتحمل جدار الأنبوب حملًا شعاعيًا، أو يحافظ القطر الخارجي على press-fit، أو يكون المقطع درجيًا أو مخروطيًا، يكون اللفّ هو المسار الصحيح.

• أحلاف وبوشينغ المحامل: طبقات لولبية 55-75° توفر قوة حلقة تقاوم تمدد press-fit وضغط الأوتاد.
• ذراعات الروبوتات ووصلات البنية: أنابيب بسماحية قطر خارجي ضيقة، ووصلات نهائية ملصوقة، وطبقات تواء ±45° — جدول طبقات لا يستطيع قالب السحب إنتاجه.
• الخدمة الضاغطة والسوائل: عندما يحمل الأنبوب ضغطًا داخليًا أو يجب أن يقاوم السحق تحت التفريغ، تصبح طبقة الحلقة إلزامية.
• الهندسة المخصّصة: أقطار خارجية درجية، نهايات مفلطة، انتقالات مخروطية — كلها قياسية على القالب الداخلي وكلها مستحيلة على قالب السحب.

لبرامج أنبوب الكربون المخصّصة، شجرة القرار بسيطة: مقطع ثابت وحمل محوري نقي يقودان إلى السحب؛ أي حمل حلقي، أو سماحية أضيق من ±0.15 ملم، أو هندسة غير منتظمة تقود إلى اللفّ.

خطوات الفحص التي تكشف عدم المطابقة

قبل أن تصل الدفعة إلى التجميع، ثلاث فحوصات ستخبرك هل تطابق العملية صناعة الأنبوب واجبه. أولًا: فحص الجدار بالموجات فوق الصوتية أو الطرق بحثًا عن الفراغات — نادرًا ما تكون المسبقة المسحبة فيها فراغات، لكن الأنبوب الملفوف الرطب بتسليك رديء قد يظهر 2-5% مسامية تخفض القص بين الطبقات بثُلث. ثانيًا: قِس القطر الخارجي والجدار على الطول — الأنبوب المسحب يتغير أكثر على 6 م من الأنبوب المصقول الملفوف على 1 م. ثالثًا: لأي تطبيق press-fit، شغّل اختبار تمدّد مضبوطًا على عيّنة: الجدران المسحبة تنشطر عند 3-5% تشوّه قطري، بينما تنجو الجدران الملفوفة حلقيًا حتى 8-12% قبل تشقق المصفوفة. وثّق مسار العملية في شهادة المطابقة حتى لا يضطر المشتري التالي إلى التخمين.

الأسئلة الشائعة

هل الكربون المسحوب أضعف من الملفوف؟

ليس أضعف — مختلف. المادة المسحبة لها قوة طولية وحجم ليّف أعلى، ما يجعلها متفوقة للأحمال المحورية النقيّة كالعوارض والذراعات. الأنبوب الملفوف له قوة حلقة وسحق أعلى من طبقاته اللولبية، ما يجعله متفوقًا لـ press-fit وضغط الأوتاد والأحمال الضاغطة. وضع عدم الاختيار هو اختيار الخطأ لمسار الحمل.

هل يمكن الحصول على أنبوب كربون مسحوب بمقاسات مخصّصة؟

نعم، ضمن قدرة القالب: القطر الخارجي وسمك الجدار وشكل المقطع محددة بالقالب، لذا المقاسات المخصّصة تحتاج قالبًا جديدًا (عادة 200-800 دولار للقالب الدائري البسيط). الطول يُقصّ حسب الطلب. إذا كان شرطك المخصص قطرًا خارجيًا درجيًا أو سماحية ضيقة ±0.05 ملم، يكون اللفّ عادةً المسار المخصص الأفضل.

ما نقطة التعادل بين الأنبوب المسحوب والملفوف؟

لأنبوب دائري بسيط 20 ملم، يتفوّق السحب على اللفّ بنسبة 30-50% بتكلفة وحدة أعلى نحو 500-1000 متر سنويًا (مع استهلاك تكلفة القالب). تحت هذا الحجم، أو لأي أنبوب بحمل حلقي أو هندسة غير منتظمة، يكون اللفّ عادةً تنافسيًا أو أرخص لأن لا يلزم تجهيز.

الخاتمة

السحب مقابل اللفّ للكربون هو قرار عملية لا جودة: السحب يقدّم مقاطع عالية الإنتاج ثابتة المقطع بخصائص محورية ممتازة؛ واللفّ يقدّم قوة حلقة مصمّمة وسماحية ضيقة وحرية هندسة للأنابيب الإنشائية. طابق العملية مع مسار الحمل، وافحص الجدار والسماحية قبل التجميع، واحفظ مسار العملية في الشهادة. تنتج يونغشيان كلاً من المقاطع المسحبة والأنابيب الملفوفة المخصّصة مع توثيق الطبقات وبيانات الاختبار. تصفّح أنابيب الكربون أو تواصل مع فريق الهندسة مع حالة التحميل والسماحية والحجم السنوي.
