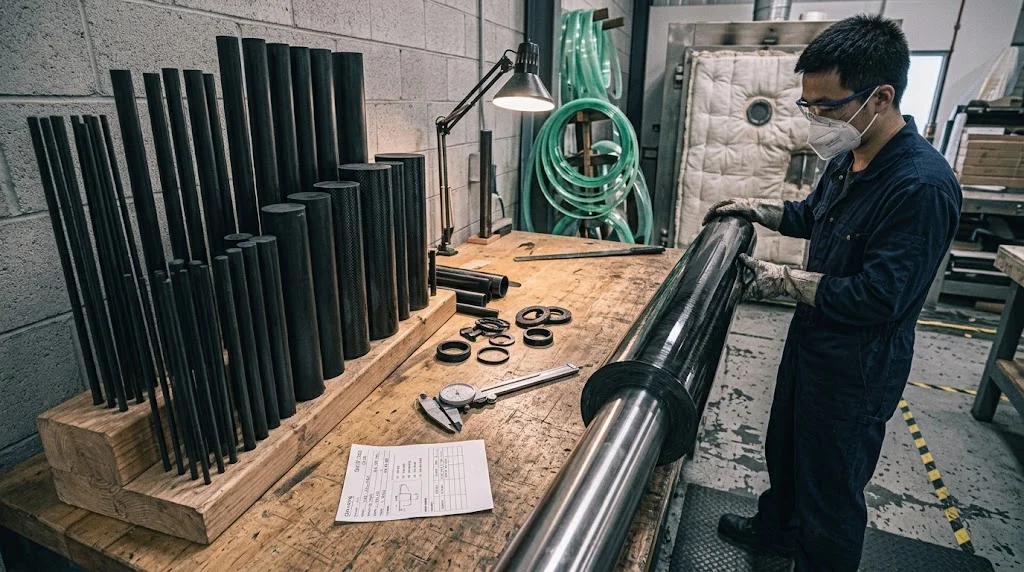

الأنبوب الكربوني السحبية مقابل اللفّ اليدوي: دليل المشتري

المقدمة

الاختيار بين الأنبوب الكربوني السحبي (pultruded) والملفوف باللف اليدوي (roll wrapped) هو القرار الأول وراء أي عملية شراء للأنابيب أو الأعواد تقريبًا، لكن الشرحتين نادرًا ما تُعرضان معًا بحيث يستطيع المشتري أن يقرّر بثقة. السحب العرضي يسحب أليافًا مستمرة عبر حمام راتنج وقوالب ساخنة لإنتاج عود مصمت وأنابيب بسيطة بسرعة خط عالية؛ اللفّ يضع صفائح مسبقة التنجين على قالب داخلي ثم يُشمَّص، فالمتر أغلى، لكن سماكة الجدار وزاوية الألياف وحالة السطح تصبح تحت السيطرة بما لا يحققه السحب. يقارن هذا الدليل العمليتين بالخصائص التي تظهر فعلًا في التجميع: الصلابة، الدائرية، مقاومة الانضغاط النقطي، التحمّلات والتكلفة، ثم يوضح متى يفوز العَود السحبي، ومتى تستحق الطبقة الملفوفة قيمتها الإضافية، وكيف تكتب طلب أنبوب كربوني مخصّصًا (carbon fiber tube custom) يُسعَّر بدقة من أول مرة.

تستخدم العمليتان عائلات الألياف والراتنج الإيبوكسي نفسها؛ الفرق حيث تنتهي الألياف بالنسبة إلى الحمل. هذا الحق الهندسي وحده يحدد كل اختلاف في الخواص أدناه.

السحب العرضي مقابل اللفّ: الفرق الجوهري

في السحب العرضي تكون الألياف محوريّة بالكامل تقريبًا: تُسحب خيوط (rovings) وربما طبقة سطحية رقيقة عبر الراتنج وقالب ساخن يُصلّب المقطع بشكل مستمر. النتيجة مقطع ثابت القياس وصلابة محورية عالية جدًا لكل غرام، لكن لا ألياف شبه محورية تقريبًا — مقاومة الحزام والقوة العرضية تعتمد على غطاء منسوج أو ملفوف يضيفه المنتج. في اللفّ تُوضع صفائح مسبقة التنجين على قالب فولاذي أو ألمنيوم بزوايا مختارة ثم تُشمَّص وتُشمَّص التصلّب، فاتجاه الألياف مُصمَّم لا موروث من العملية.

الخاصية	السحب العرضي	اللفّ
اتجاه الألياف	محوري بالكامل تقريبًا	زوايا مصمَّمة، عادة 0/±45/90
التحكم بسماكة الجدار	محددة بالقالب، مدى محدود	عدد الطبقات يُختار لكل طلب
الدائرية والسطح	جيدة، تعتمد على القالب، قد يوجد درز	ممتازة، تتحكم بها سطح القالب الداخلي
مقاومة الانضغاط والحزام	أدنى دون غطاء منسوج	أعلى، طبقات 90 درجة تقاوم الانضغاط
التكلفة للمتر	منخفضة، خط عالي السرعة	أعلى، ترتيب الألياف شاقّ
الشكل الأنسب	عود مصمت، أنبوب صغير، عوارض	أنبوب مجوف، قطر كبير، مقاطع مخصّصة

اقرأ الجدول كإعلان تصميم لا كبطاقة نتيجة: اتجاه الألياف هو المنتج نفسه. إن كان الحمل محوريًا فالسحب وضع المواد أين تعمل؛ وإن تضمّن الانحناء في كل الاتجاهات أو ضغط المشابك أو الضغط الداخلي، فالأداء الملفوف يستحق تكلفته.

متى يفوز العَود الكربوني السحبي

العود السحبي هو الخيار الافتراضي للقطع الخفيفة الصلبة المحملة محوريًا: أسلاك تعزيز هياكل الطائرات بدون طيار، وصلات روبوتية، أعواد طائرات ورقية، أعمدة خيام، قضبان هوائيات، قضبان مرابطات، وأشرطة تعزيز. عود المصمت يكلف جزءًا صغيرًا من ثمن الملفوف المكافئ، ويضبط القطر بإحكام لأن القالب يحدده، ويُشغَّل كبلاستيك كثيف — اقطعه بقرص ماسي وينتهي طرفه نظيفًا. قيدان مهمان: أولًا، العود المصمت بلا تجويف، فأي جزء يجب أن يمرّ عبر غلاف أو يحمل أسلاكًا داخله يحتاج أنبوبًا. ثانيًا، الطبقة المحورية الخالصة تتشظّى عند الحافة تحت المشابك النقطية: وصلة مثبّتة بمسامير على أنبوب سحبي رقيق قد تنضغط جداره ما لم تضف غلافًا فولاذيًا أو تنتقل إلى جدار ملفوف بطبقات حزامية.

• اختر العود السحبي لـ: التعزيزات، قضبان الدفع، العوارض، الأقراص، الشدادات، وكل جزء محمل على طوله.
• اختر الأنبوب السحبي لـ: ركائز خفيفة منخفضة التكلفة وهيكلية بسيطة حيث ضغوط الجدار معتدلة.
• تجنّب السحب لـ: وصلات ذات مشابك قوية، أنابيب تحت الضغط، والأقطار الكبيرة حيث تظهر بقع التسطيح من القالب.

متى يستحق الأداء الملفوف التكلفة الإضافية

اللفّ يعالج نقاط ضعف السحب الثلاث معًا. الطبقات الحزامية والزاوية تجعل الجدار مقاومًا للانضغاط، فالمشابك والمسامير السائبة لا تشطره. عدد الطبقات يحدد السماكة تمامًا: جدار بسماكة 1.5 ملّيمتر يبقى 1.5 ملّيمتر لا ينتظر وجود قالب مناسب. القالب الداخلي يتحكم بالدائرية وجودة السطح، ولهذا تُصنع ذراع الكاميرا القابلة للتمديد وعمود النقل وصبّان القوارب وأنابيب الأجهزة الدقيقة باللفّ في الغالب. ولمشاريع الأنبوب الكربوني المخصّصة — مقاطع غير دائرية، رؤوس مُصلَّبة معًا، أسطح مطلية أو مصقولة، وقطع تثبيت لاصقة في الأطراف — يكون اللفّ غالبًا العملية الوحيدة القادرة على تنفيذ المخطط.

الفرق السعري حقيقي: الأنبوب الملفوف يكلف عادة ضعفين إلى أربعة أضعاف السحبي بنفس القطر. قرار الشراء يعتمد على ما تحتاجه التجميع فعلًا من مقاومة حزامية أو تحكم بالسماكة أو جودة سطح. وإن لم يحتج الثلاثة، فالإجابة الصادقة هي السحب، والمبلغ الموفَّر يذهب إلى أجزاء أخرى من المشروع.

التحمّلات والأطوال وما يُذكر في الطلب

تُسلَّم العمليتان ضمن تحمّلات تجارية لكن الأرقام مختلفة. العود السحبي يضبط القطر عادة ضمن زائد أو ناقص 0.1 ملّيمتر، والطول بعد القص ضمن ملّيمتر أو اثنين. الأنبوب الملفوف يضبط القطر ضمن نحو زائد أو ناقص 0.2 ملّيمتر، والسماكة ضمن نحو 10 بالمئة، والاستقامة تعتمد على الشدّ بعد التصلّب — ويُفضَّل طلبها على الأعمدة الطويلة. في طلب الأنبوب الكربوني المخصص اذكر خمسة أشياء: القطر الخارجي، السماكة أو جدول الطبقات، الطول وتحمّل القص، درجة الألياف والمُدول المستهدف، وحالة الحمل في جملة واحدة. يُسعِّر المورّدون بدقة من هذه القائمة؛ الرسم وحده يطلق غالبًا عرضًا محافظًا فيه هامش للعدم اليقين.

محرّكات التكلفة ونصائح الشراء

ثلاثة رافعات تحرّك السعر أكثر من غيرها. القطر: تزداد التكلفة بوضوح فوق نحو 50 ملّيمترًا في العمليتين لأن المادة والقوالب تتناسب مع المحيط. الطول: أطوال العود السحبي المخزنة رخيصة؛ الأطوال الخاصة تضيف تهيئة قصّ. الكمية: لللفّ وقت حقيقي لتجهيز القوالب والتغليف، فالسعر يتحسن بوضوح فوق عشرين قطعة. النمط العملي للنماذج الأولية: اشترِ سحبًا أولًا لتثبيت المقاسات، ثم انقل التصميم النهائي إلى أنبوب ملفوف بعد قياس الأحمال. خلط النوعين في تجميع واحد طبيعي — عود سحبي للتعزيز وأنبوب ملفوف للعارضة الرئيسية — والمورّد الذي يبيع الخطين يورّد عادة الخطين.

الأسئلة الشائعة

هل السحب أقوى من الملفوف؟

محوريًا ممتازة السحب لأن كل الألياف تشير إلى الحمل. عرضيًا وعند الانضغاط والشدّ الحزامي يفوز الملفوف بوضوح لاحتوائه طبقات زاوية و90 درجة. لا يوجد الأقوى على الإطلاق؛ اتجاه الحمل هو الحاسم.

هل يمكن لفّ أنبوب بأقطار مخصّصة؟

نعم — القالب الداخلي يحدد قطره، فأي فتحة دائرية تقريبًا ممكنة، والسماكة تُحدَّد بعدد الطبقات. المقاطع غير الدائرية تحتاج قالبًا فورميًا يزيد تكلفة الأدوات، لكنها روتينية بكميات الإنتاج.

لماذا انضغط أنبوبي السحبي تحت مشبك؟

الألياف المحورية لا تقاوم الانضغاط الشعاعي تقريبًا: الجدار بلا تعزيز حزامي. إمّا تنتقل إلى جدار ملفوف بطبقات 90 درجة، أو توزّع ضغط المشبك بغلاف مطاطي أو طرف أطول.

الخاتمة

سؤال السحب مقابل اللفّ يحصل على إجابة نظيفة حالما يُعرف اتجاه الحمل: محوري وحساس للتكلفة فاشترِ السحب؛ متعدد الاتجاهات أو بمشابك أو بتحمّلات صارمة فاشترِ الملفوف. اذكر السماكة والقطر والطول والمُدول صراحة في طلبات التصنيع، ونماذجك الأولية بالسحب حيثما أمكن، واحتفظ باللفّ للقطع التي تحتاج فعلًا زوايا ألياف مهندسة.
