كيف تصنع صفيحة الكربون بكميات صغيرة

مقدمة

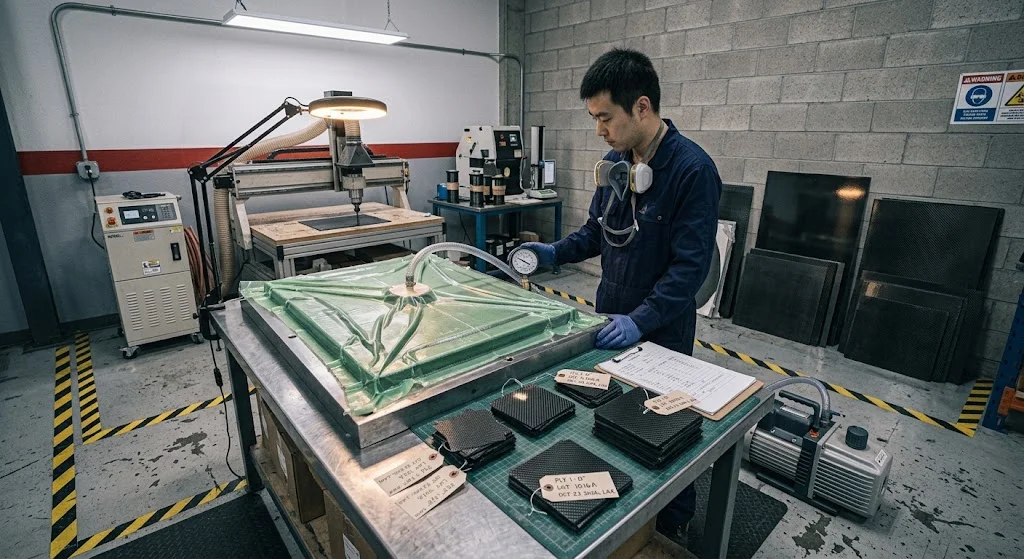

تعلّم كيف تصنع صفيحة الكربون بكميات صغيرة هو في جوهره درس في التحكّم بثلاث متغيّرات — الضغط والحرارة والنظافة — بمعدّات تتّسع لورشة بمسربين. الصناعية تخرج من خطوط المكابس والأوتوكلاف، أما صانع الدفعات الصغيرة فيعمل بقالب ومضخة فراغ وفرن، والفارق بين الاثنين يظهر كمسامات وتذبذب سماكة وحواف تتقوّس.

يمرّ هذا المقال بخطوات تصنيع صفيحة الكربون (carbon fiber plate manufacturing) لدفعات من نحو 10-500 قطعة: كيف تختار بين التجميع الرطب والـPrepreg، تسلسل التجميع والتصلّب بأرقام فعلية، كيف تقطع لوح الكربون (how to cut carbon fiber sheet) دون تفلّق أو إغراق مكنسة الغبار بالألياف، وعادات الفحص التي تجعل الصفيحة الثانية تطابق الأولى — جوهر صناعة القطع الكربونية (making carbon fiber parts) في دفعات صغيرة قابلة للتكرار.

كيف تصنع لامينات الصفيحة: التجميع الرطب مقابل Prepreg

المساران ينتجان صفيحة، والفرق في كيفية التحكّم بمحتوى الراتنج. التجميع الرطب يُبلّل القماش الجاف يدوياً بإيبوكسي ممزوج — رخيص العدد وحساس لمهارة المشغّل، ويستقر عادةً عند 55-65% راتنج بالوزن. الـPrepreg يحمل الراتنج مسبقاً منضباً على الليف بنحو 35-45%، فالصفيحة أخف وأكثر اتساقاً لكنها تحتاج تخريجاً بارداً ودورة تصلّب تطوّر الخصائص الكاملة.

العامل	تجميع رطب + كيس فراغ	Prepreg + فراغ / مكبس
محتوى الراتنج (بالوزن)	55-65% بحسب المشغّل	35-45% منضَّح عند الفيلم
نسبة المسامات النمطية	2-5% مع كيس جيّد	<1-2% عند 0.7 ميغاباسكال
تسامح السماكة (صفيحة 3 مم)	±0.15-0.3 مم	±0.05-0.1 مم
التصلّب	60-80 °C، 2-4 س، فراغ جوي	تدرّج 80-120 °C، 1-3 س
التخزين والتحضير	تخزين درجة الغرفة، خلط عند الطلب	تخزين مجمّد، إخراج قبل الاستعمال
تكلفة الصفيحة النسبية	1x	المادة 2-3x

لأول منتج، التجميع الرطب على قالب مستوٍ مع تغليف فراغ جيّد هو المسار الأسرع لصفيحة عاملة؛ أما الطلبات المتكرّرة حيث تتسامح السماكة تدخل تجميعاً مصنوعاً CNC، فيعيد الـPrepreg فرق سعر المادة من خلال تقليل الخردة.

خطوات تصنيع صفيحة الكربون بكميات صغيرة

التسلسل أهم من أي خطوة منفردة. اقصص القطاعات بزيادة 15-20 مم لكل جانب؛ للصفيحة المتوازنة بدّل 0°/90° وزوّد زوج ±45° إن كانت الصفيحة ستُثبّت بمسامير وتحتزم قصاً. عامل على قالب مصقول أو مختوم، والبس قفازات نتريل حتى لا زيت الجلد يلامس القطاع، واستهلك الممزوج داخل مدّته — ارتفاع اللزوجة بعد النافذة العملية هو سبب البقع الجافة الصامت.

• الفكّ: طبقتان من وسيط الفكّ مع تلميع، أو فيلم PTFE — الأماكن الفائتة تلحم اللامينات على القالب وتنهي الدفعة مبكراً.
• وسادة الامتصاص والتنفّس: احسب الوسادة لامتصاص الراتنج الزائد دون ملامسة قماش جاف؛ اللامينات المنهكة وزاوية بلا راتنج تبدأ من هنا.
• الفراغ: اسحب إلى 0.08 ميغاباسكال على الأقل (حوالي -0.8 بار) واعمل اختبار تسرّب — هبوط بأكثر من 0.01 ميغاباسكال في 5 دقائق يعني أصلح التسرّب قبل التصلّب.
• التصلّب وما بعد التصلّب: صلّب حسب جدول الراتنج ثم عالج حرارياً 1-2 ساعة عند 120-150 °C لمقاومة الحرارة؛ إهمال المعالجة هو سبب ليونة الصفيحة في سيارة أو خزانة ساخنة.
• الفكّ والراحة: افكّ بعد أن تبرد دون 40 °C واترك الصفيحة 24 ساعة قبل التشغيل — الإجهاد المتبقّي يتحرّر ببطء والاستواء يتحسّن بالراحة.

سجّل كل صفيحة: عدد القطاعات، دفعة الراتنج، وقت التغليف، ذروة الحرارة ومدّة التحميص. صناعة صفيحة الكربون بكميات صغيرة تعيش أو تموت على ذلك الورق، لأن انحراف العملية يبدأ بالظهور على الصفيحة الثانية.

كيف تقطع لوح الكربون: العدة وضبطة الغبار

القطع هو حيث تُفسد الصفيحيات وتُؤذى الرئتان. غبار الكربون كاشط وموصِل ولا مكان له في هواء الورشة — عامله كغبار تشكيل لا كنشارة. للقطع المستقيم منشار قصّ بسنّ كربون دقيقة الدقّة عند 3000-6000 دورة/دقيقة، وتثبيت قوي للقطعة، وعمق مرور خفيف، يتفوّق على أي جهاز تقطيع في جودة الحافة.

• العدّة: أقراص كربونية أو مرصّعة بالألماس؛ الحافة الحادّة تقصّ والباهتة تهرّس وتفلّق خط القص.
• ضبطة الغبار: غطاء شفط HEPA على العدة، مكنسة صناعية مغلقة، وقناع P100 — ولا تستخدم هواءً مضغوطاً أبداً لتنظيف الأسطح.
• التثبيت: لوح إهداري تحت القص يمنع الانشطار من جهة الخروج؛ ولا تفرط في التثبيت فتترك علامات ضغط على السطح.
• الثقوب والفتحات: تدريج أو فرز بسنّ ضاغط، مع انحسار دوري لتفريغ الرقائق، وإزالة البارزول من وجهين قبل المناولة.

إن كنت ستصنع عشرات الصفيحيات، فخصّص ميزانية لجهاز CNC بسيط بغطاء شفط: يحوّل القطع من عمل يدوي ماهر إلى برنامج مكرّر، وهذه هي اقتصادياته الحقيقية لصناعة القطع الكربونية بكميات صغيرة.

ولا تقلّ أهمية الفحص: قِس السماكة في تسعة مواضع بمِقياس لولبي، واستواء الصفيحة بشفرة مسطّحة وشريط قياس رفيع، وسجّل البيانات في ورقة الدفعة. حين يكون الفرق في السماكة بين القطعة الأولى والعاشرة أكبر من 0.1 مم، فهذا عادةً يعني أن امتصاص الراتنج أو حرارة التصلّب قد انحرفا، ويجب إعادة ضبط العملية قبل استهلاك بقية المواد. أما تفلّق الحواف وثراء الراتنج على السطح فغالباً يتطلّبان رجوعاً إلى مقاس القص وانتظام طبقة وسيط الفكّ.

الأسئلة الشائعة

ما مدى استواء صفيحة كربونية بكميات صغيرة؟

على قالب مصقول بتغليف متساوٍ وتصلّب متحكَّم، 0.2-0.5 مم على بُعد 300 مم واقعية؛ وبعد تجويف لإزالة الإجهاد تُتاح 0.05-0.1 مم. الاستواء يُحدَّد عند التصلّب لا عند القص — تشغيل صفيحة منحنية لا يُزيل سوى الأدلة.

هل أحتاج أوتوكلافاً لصنع صفيح الكربون؟

لا. التجميع الرطب بالفراغ أو الـPrepreg في فرن حدوّي يبلغ جودة إنشائية لأغلب الأدوات والقصّات والأعمدة. الأوتوكلاف يبرّر مكانه فقط حين يكون نسبة المسامات أقل من 1% أو السماكة الكبيرة من متطلبات العقد.

أي راتنج أستخدم لصنع الصفيحة بحجم منزلي؟

إيبوكسي تجميع بدرجة الغرفة مدّة خلطه 30-60 دقيقة هو الخيار الأكثر تساهلاً؛ اعتمد بيانات انتقال زجاجي المورّد لا الدعاية، وأضِف المعالجة الحرارية إن كانت الصفيحة ستعمل فوق 60 °C.

الخاتمة

كيف تصنع صفيحة الكربون بكميات صغيرة يختزل إلى ضبط منضبط للعملية: اختر الرطب أو الـPrepreg حسب تسامحك، وأبقِ أرقام الفراغ والتصلّب، واقطع بشفط وعدّة حادّة، وسجّل كل صفيحة حتى يُضبط الانحراف في القطعة الثانية لا الخمسين. افعل ذلك وتنتج دفعات صغيرة صفيحيات تُشغَّل وتُلصق وتسلك كمادة الإنتاج.
