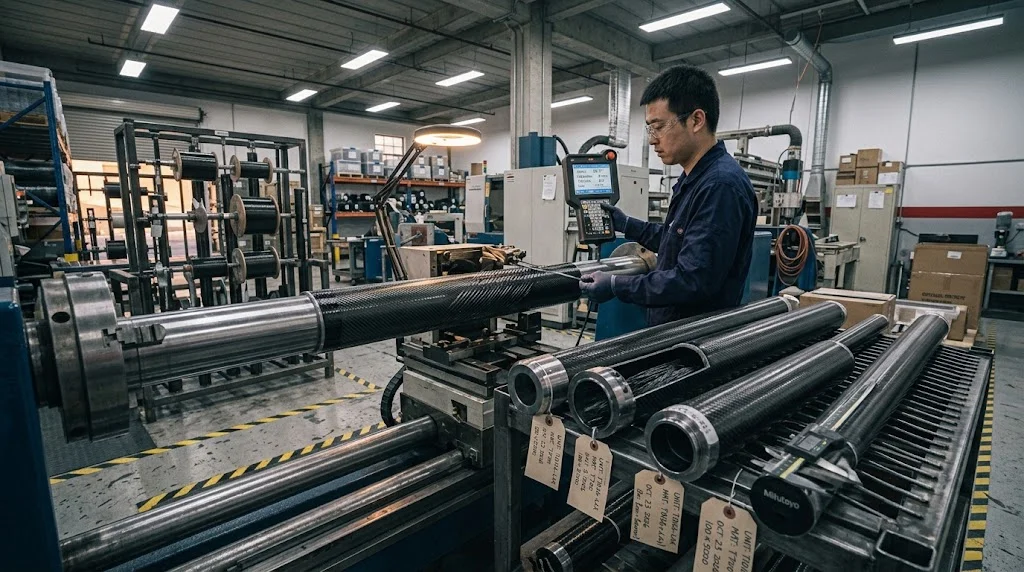

كيف تصنع أنبوب الكربون: اللف الحلزوني (Filament Winding) مقابل لفّ Prepreg (Roll Wrapping)

مقدمة

من يتعلّم كيف تصنع أنبوب الكربون يكتشف سريعاً أن العبارة تختفي خلفها ثلاثة مصانع مختلفة على الأقل: خط لفّ حلزوني يسحب الخيوط المبتلّة حول قالب دوّار، وطاولة لفّ Prepreg تضع الطبقات يدوياً، وقالب سحب (Pultrusion) يُصلّب المقطع في مرور واحد. الأنابيب الناتجة قد تبدو متطابقة خارجياً وسلوكها يختلف تماماً في الالتواء والثني والهبوط، لذا القرار التصنيعي الأول ليس درجة الليف بل عائلة العملية.

يشرح هذا الدليل سؤال اللف الحلزوني مقابل Roll Wrapping بلغة الورشة: ماذا تفعل كل عملية خطوة بخطوة، ومتى تكون أنبوب اللف (filament wound pipe) هو الجواب الصحيح، وكيف يغيّر تصنيع أنبوب الكربون حسب الطلب (carbon fiber tube custom) العددات والتسامح، ولماذا يُتخذ قرار السحب مقابل اللف الملفوف (pultruded vs roll wrapped carbon fiber) وفق حالة التحميل لا وفق قائمة الأسعار.

كيف تصنع قضبان الأنابيب الكربونية: ثلاث عائلات من العمليات

كل العمليات تبدأ من المكوّنات نفسها — ألياف كربون وسبيكة إيبوكسي وأداة أسطوانية — وتتفرّع لحظة لمس الليف للراتنج. اللف الحلزوني يسحب خيوطًا جافة أو مبتلّة حول قالب دوّار بزاوية لولبية مبرمجة؛ ولفّ Roll Wrapping يلصق الـPrepreg على قالب مصقول طبقةً بعد طبقة؛ والسحب يمرّر حزمة الليف عبر حمام راتنج وقالب فولاذي ساخن يُصلّب المقطع أثناء الحركة. كل خيار يثبّت هندسة الليف قبل أن يدخل الأنبوب الأوتوكلاف.

الخاصية	اللف الحلزوني	Roll Wrapping	Pultrusion
وضع الليف	زوايا لولبية/محيطية مبرمجة	تجميع يدوي لطبقات 0° و±45° و90°	محوري بالكامل تقريباً
تسامح القطر الخارجي النمطي	±0.1-0.3 مم	±0.05-0.15 مم	±0.1-0.2 مم
حالة التحميل الأنسب	الضغط والمحيط والالتواء	الثني مع الالتواء وقطر دقيق	صلابة محورية مستقيمة
العدّة	قالب فولاذي أو ألمنيوم لكل مقاس	قالب مصقول لكل مقاس	طقم قوالب لكل مقطع
الطول العملي	حتى 6 م وأكثر	عادة حتى 2-3 م	مستمر ويُقصّ حسب الطلب
التكلفة النسبية للوحدة	1.5-2x	2-4x	1x

الجدول يفسّر أغلب أخطاء الشراء. أنبوب موصوف بالقطر والسماكة فقط يمكن أن تغطّيه أي عمود، والمشتري يكتشف الفرق لاحقاً: زاوية اللفّ التي رخصت الأنبوب جعلته رخوًا في الالتواء، أو مخطّط الطبقات اليدوي الذي حافظ على التسامح ضاعف السعر.

اللف الحلزوني مقابل Roll Wrapping: أين يفوز كلٌّ منهما

يفوز اللف الحلزوني عندما يكون التحميل ضغطاً داخلياً أو التواءً والهندسة ثابتة. ماكينات اللف تضع الليف بزوايا دقيقة — عادة 54.7° لتوتر محيطي خالص وأقل للحمل المحوري — والخيط المستمر يدخل الراتنج بأقل تلف من المناولة. لذلك أنبوب اللف هو الخيار الطبيعي لأوعية الضغط وعمودي الدفع وأذرع القوالب والأنابيب الهيكلية كبيرة القطر، حيث تُستهلك كلفة الماكينة في الإنتاج الطويل.

• اختر اللف الحلزوني لـ: التحميلات المهيمنة محيطياً، والدفعات الطويلة من مقاس واحد، والأنابيب فوق نحو 50 مم قطراً، والتطبيقات التي تتسامح مع نسيج خيطي خفيف على السطح.
• اختر Roll Wrapping لـ: تسامح ضيّق للقطر الخارجي، وسطح تجميلي أملس، ومخطّطات طبقات مختلطة بطبقات ±45° للالتواء، والدفعات الصغيرة والمتوسطة.
• انتبه للوصلات: أنبوب اللف يحتاج غالباً نهاية مصنوعة أو غلافاً ملتفّاً للوصلات؛ أما Roll Wrapping فيقبل اللصق والضغط لأن القطر الخارجي مُشغّل على السطح المُصلّب.
• شكل التكلفة: عدة اللف هي قالب وبرنامج لفّ؛ أما كلفة العمل في Roll Wrapping فترتفع مع طول القطعة، لذا يتأثر السعر بالحجم أكثر من الكمية.

عملياً يُختبر الفرق بسهولة: اطلب أنبوبين بنفس القطر والسماكة من العمليتين، وقِس نزيف السطح تحت عزم الالتواء — الأنبوبيان الملفوفان يحافظان على قطرهما، بينما يميل أنبوب اللف الحلزوني إلى انتفاخ طفيف عند السماح للطبقات بذلك. الاختبار يكشف جودة تلاصق الطبقات قبل أن يدفع المشروع ثمن الفشل ميدانياً.

المقارنة المهمة ليست أي عملية أفضل، بل أي فشل تفضّل تصميمك حوله: أنبوب اللف يميل لينشق عند خط اللصق بين الطبقات تحت الهبوط، بينما يفشل Roll Wrapping قريباً من حدّ الليف لأن الطبقات قد رُكّمت تحت الحرارة والضغط.

أنبوب كربون حسب الطلب: القوالب والتسامح والتصلّب

الطلبات المخصّصة هي حيث تتفرّع العمليتان في العددات. كل قطر خارجي جديد يحتاج قالباً جديداً: اللف الحلزوني يعمل على قالب ألمنيوم أرخص أو مطلي بالكروم لأن شدّ الخيط معتدل، بينما يستلزم Roll Wrapping قالباً فولاذيّاً مصقولاً لأن اللامينات تنكمش على القالب أثناء التصلّب. احتج رسماً لمرة واحدة لكل مقاس تُقسّمه على الدفعة.

• التسامح المطلوب: قطر خارجي ±0.1 مم ممكن في Roll Wrapping بعد التشغيل؛ و±0.2-0.3 مم نمطياً في اللف كما هو؛ وسماكة الجدار ±10% هدف واقعي للاتصالين.
• جدول التصلّب: الإيبوكسي القياسي يتشكّل هلامياً عند 80-100 °C ويُعالَج حرارياً عند 120-150 °C؛ ضغط الأوتوكلاف 0.4-0.6 ميغاباسكال يحسّن قوة التلاصق بين الطبقات لكنه ليس إلزامياً تحت فيلم التجعيد الحراري.
• الفكّ: الأنبوب الملفوف ينكمش على القالب — القوالب المخروطية وأفلام الفكّ والطلاء بالكروم تحدّد ما إذا كان الفكّ سيؤذي السطح الداخلي.
• التشطيب: تجويف القطر الخارجي والتلميع يضيفان نحو 0.05 مم تكراراً؛ وبدون تجويف، يحدّد نسيج سطح الفكّ القطر النهائي.

اسأل المورّد أي خطوات معطاة لطرف ثالث. صناعة القوالب والتجويف والفحص غير المدمّر تنتقل كثيراً بين الإنتاج الداخلي والمقاولة، وكل انتقال هو موضع تراكم التسامح أو انزلاق الجدول.

الأسئلة الشائعة

أي عملية تنتج أنبوب كربون الأقوى؟

القوة تعتمد على هندسة الليف لا على الاسم. اللف الحلزوني يعطي أعلى قوة محيطية وتوائية عند وزن معين، وRoll Wrapping يعطي أفضل توازن بين الخصائص المحورية وال±45° والمحيطية في لامينات واحدة، والسحب يعظّم الشد المحوري ويبقى ضعيفاً في الالتواء. اختر العملية حسب اتجاه التحميل المهيمن.

هل يمكن صنع أنبوب كربون في المنزل بهذه الطرق؟

Roll Wrapping وحده يصلح لورشة صغيرة: تجميع مبتلّ أو Prepreg على قالب PVC أو ألمنيوم داخل كيس فراغي وتصلّب عند 60-80 °C. توقّع تسامحاً ±0.5 مم بدل ±0.1 مم، واحتفظ بسماكة جدار لا تقل عن 1 مم لأن تلاصق الطبقات اليدوي أقل تسامحاً في الأحمال الحقيقية، ولا تستخدم الأنبوب أبداً في تطبيقات الضغط أو حمل الناس قبل اختباره ب Yük.

كم تستغرق عدة تصنيع أنبوب مخصّص؟

القوالب بمقاسات قياسية متوفرة من المخزون؛ وقالب فولاذي مصقول جديد يستغرق عادة أسبوعين، بالإضافة إلى أسبوع لعمل أول قطعة وفحصها. مجتمعة، تصل معظم طلبات أنبوب الكربون حسب الطلب إلى أول القطع خلال 3-4 أسبوعات من اعتماد الرسم.

الخاتمة

نجاح صنع أنبوب الكربون يقوم على مطابقة العملية للتحميل: اللف الحلزوني للأحمال المحيطية والضغطية، وRoll Wrapping للتسامح والطبقات المتوازنة، والسحب للأجزاء المستقيمة الرخيصة. حدّد التسامح والتصلّب والتشطيب إلى جانب درجة الليف، وسيسلك الأنبوب تماماً كما افترض الحساب.

يوفر YongXian أنابيب كربون مصنوعة باللف الحلزوني وRoll Wrapping والسحب بأقطار وسماكات وأطوال مخصّصة. تصفّح مجموعتنا من أنابيب الكربون أو تواصل مع فريقنا الهندسي مع رسمكم والكمية المستهدفة.
