热塑性碳纤维预浸料的超声波焊接：接头强度与工艺参数

超声波焊接已成为连续碳纤维增强热塑性（CFRTP）复合材料最有前景的连接技术之一，焊接周期低于 3 秒，无需消耗性材料（粘合剂或紧固件），且能够制造搭接剪切强度超过 40 MPa 的结构接头。随着 CFRTP 材料——包括碳纤维/PEEK、碳纤维/PAEK 和碳纤维/PA6 预浸料——在汽车结构件、航空航天二级结构和体育用品中的应用日益广泛，对快速、可靠且可自动化的连接方法的需求日益迫切。超声波焊接通过将高频机械振动（20–40 kHz）聚焦在焊接界面，产生摩擦热以熔化热塑性基体，在冷却后形成固结接头，从而满足这一需求。

本文对 CFRTP 预浸料的超声波焊接工艺进行了全面的技术综述，涵盖不同材料体系的接头强度表征、焊接参数优化（振幅、压力、焊接时间和保压时间）、能量导向器几何形状和材料选择、失效模式分析以及生产实施的质量保证方法。所提供的数据来源于 2020 年至 2025 年间发表的同行评审研究、行业应用报告以及与超声波焊接设备制造商的合作。

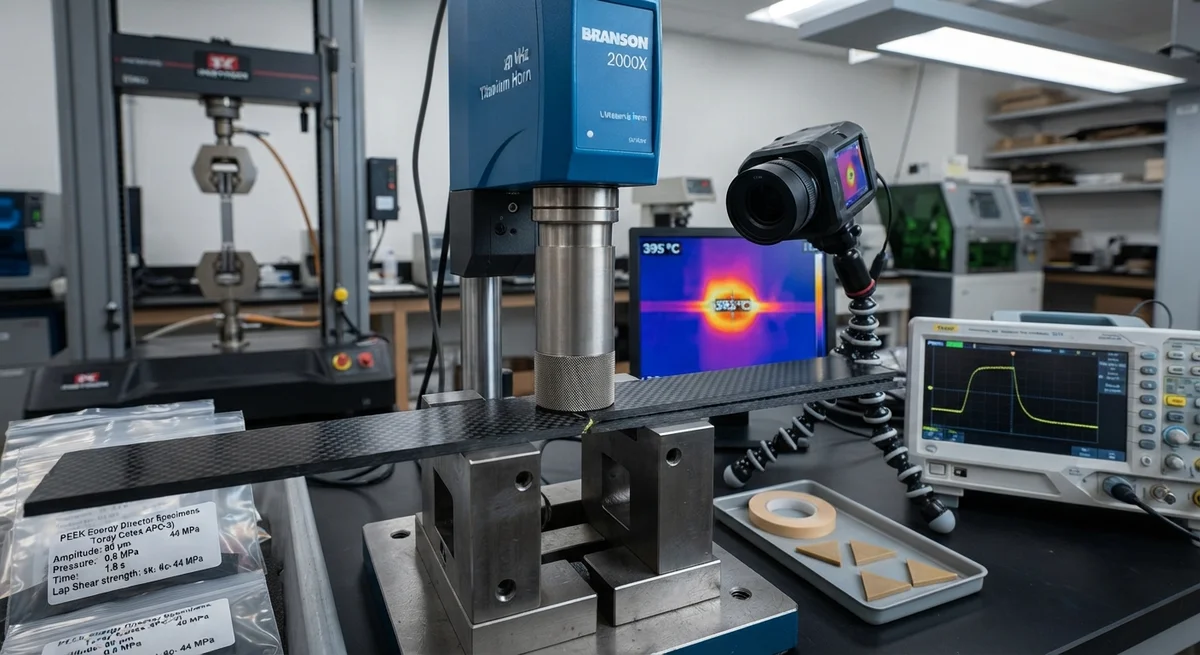

工艺基础

CFRTP 的超声波焊接过程包括四个连续阶段：(1) 焊头下降并对零件施加静态力；(2) 在焊接界面启动超声波振动，通过分子的内摩擦和热塑性基体的粘弹性加热产生热量；(3) 熔融聚合物流动并在界面上混合，在施加的压力下固结；(4) 振动停止，同时在保压/冷却阶段维持压力，使聚合物凝固并形成焊接接头。整个焊接周期通常在 1.5–3.0 秒内完成，使超声波焊接成为热塑性复合材料最快的连接方法。

与未增强热塑性塑料的超声波焊接的关键区别在于焊接界面存在碳纤维。碳纤维的导热系数比热塑性基体高约 10–20 倍（碳纤维为 50–100 W/m·K，PEEK 或 PA6 为 0.2–0.3 W/m·K）。这会产生散热效应，将热能从焊接界面带入纤维网络，因此需要比未增强聚合物更高的能量输入。Villegas 等人（2024 年）的研究表明，在同等接头强度下，CFRTP 接头需要比未增强 PEEK 高出 40–60% 的焊接能量来补偿这种热耗散。

工艺参数优化

控制 CFRTP 预浸料超声波焊接结果的四个主要参数是：振动振幅（μm）、焊接压力（MPa）、焊接时间（秒）和保压时间（秒）。每个参数与其他参数以复杂的方式相互作用，因此工艺优化对于实现一致的高强度接头至关重要。

振动振幅决定了焊接界面的热量产生速率。对于 CF/PEEK 预浸料，在 20 kHz 频率下的最佳振幅范围为 50–90 μm（峰峰值）。低于 40 μm 时，热量产生不足导致不完全熔化，搭接剪切强度低于 15 MPa。高于 100 μm 时，过度纤维位移和基体降解使接头强度降低 20–35%。

焊接压力影响熔体流动、纤维浸润和焊接界面的挤出现象。低压（0.2–0.4 MPa）导致熔体流动不足，产生带有孔隙的厚粘合层。高压（1.2–2.0 MPa）迫使过多树脂挤出，在界面处形成富纤维区域。大多数 CFRTP 系统的最佳压力窗口为 0.6–1.0 MPa。

焊接时间控制输送到界面的总能量。对于 3 mm 厚的 CF/PEEK 层压板，在最佳振幅和压力下，1.0–2.5 秒的焊接时间产生 35–45 MPa 的搭接剪切强度。焊接时间与接头强度之间的关系呈钟形曲线。

材料体系	最佳振幅 (μm)	最佳压力 (MPa)	最佳焊接时间 (s)	保压时间 (s)	搭接剪切强度 (MPa)
CF/PEEK (APC-2)	70–90	0.7–1.0	1.5–2.5	3–5	38–46
CF/PAEK (Toray Cetex)	65–85	0.6–0.9	1.2–2.0	3–4	35–42
CF/PA6 (Celstran)	65–85	0.6–0.8	1.0–1.8	2–4	32–40
CF/PEKK (Arkema)	55–75	0.7–1.0	1.8–3.0	4–6	36–44
CF/PP (泰山玻璃纤维)	75–95	0.4–0.7	0.8–1.5	2–3	28–35
CF/PPS (Ticona)	70–90	0.7–1.1	1.5–2.5	3–5	34–41

能量导向器设计与选择

能量导向器（ED）是在一个或两个焊接伙伴表面模制或共固结的凸起特征，用于将超声波能量集中在焊接界面以引发熔化。对于 CFRTP 预浸料，已广泛研究了三种 ED 类型：

• 三角形能量导向器：传统 ED 几何形状，60° 夹角，高度 0.3–0.8 mm。快速产热但可能产生应力集中。
• 平面能量导向器：0.1–0.3 mm 厚的未增强热塑性薄膜或纯树脂中间层。更均匀的热分布，无应力集中。研究显示 CF/PEEK 接头搭接剪切强度达 44 MPa。
• 网状或穿孔 ED：穿孔聚合物薄膜（0.1–0.3 mm，孔直径 1–3 mm）。除熔合连接外还产生机械互锁。

接头强度表征与失效模式

超声波焊接 CFRTP 接头的力学性能通常通过搭接剪切测试、I 型断裂韧性和 II 型断裂韧性进行评估。优化的 CF/PEEK 焊接接头单搭接剪切强度为 38–46 MPa。

观察到三种主要失效模式：界面失效（粘合型）、内聚失效（焊缝层内）和基材失效（层间分层）。内聚失效是结构焊缝的理想模式，表明焊接界面至少与周围基体材料同样坚固。

质量保证与过程监控

CFRTP 超声波焊接的生产实施需要稳健的质量保证方法。三种互补的监控方法包括：功率-时间曲线监控、热成像和红外热像仪以及焊后无损检测方法。

B2B 工艺工程师常见问题

问：CFRTP 预浸料超声波焊接的有效最大接头厚度是多少？

答：超声波焊接对总堆叠厚度不超过 6 mm 的接头最有效。超过 6 mm，振动振幅通过层压板厚度显著衰减。对于更厚的堆叠，建议采用电阻焊接或感应焊接等替代方法。交叉铺层比单向层压板更有效地传输超声波振动。

问：PA6 基 CFRTP 中的水分含量如何影响超声波焊接质量？

答：PA6 具有吸湿性，在 50% 相对湿度下可吸附高达 3.0% 的水分。焊接过程中吸附的水分在界面蒸发，产生气泡，使搭接剪切强度降低 20–40%。建议在焊接前于 85°C 下干燥 CF/PA6 预浸料 4–6 小时，并在从干燥环境中取出后 30 分钟内完成焊接。

问：不同材料组合能否通过超声波焊接连接？

答：当两种基体相容（具有重叠的熔融温度范围且在熔融状态下热力学可混溶）时，CFRTP 之间的焊接是可行的。PEEK 和 PAEK 完全可混溶，产生 32–38 MPa 的接头强度。CFRTP 与金属的焊接一般不建议用于结构接头，但可通过中间热塑性薄膜实现。

问：超声波焊接 CFRTP 接头的疲劳性能如何？

答：优化的 CF/PEEK 焊接接头在 10⁶ 次循环后保留静态强度的 65–75%。疲劳耐久极限约为静态强度的 35–40%。焊后退火处理（PEEK 在 200°C 下 4 小时）可通过促进跨焊接界面的横晶生长将疲劳耐久性提高 10–15%。
