碳纤维增强热塑性复合材料超声波焊接技术深度解析：PEEK、PPS、PEI和PA6基体体系的工艺参数、导能筋设计、接头配置、质量保证方法和工业生产数据。
碳纤维热塑性复合材料超声波焊接基础
超声波焊接是碳纤维增强热塑性复合材料（CFRTP）最快、最可靠的连接技术之一。与需要胶粘或机械紧固的热固性复合材料不同，热塑性复合材料可通过局部熔化聚合物基体进行熔焊，形成与母材强度相当的接头。该工艺利用高频机械振动（通常20-40 kHz）在焊接界面产生摩擦热，在短至每个焊点0.5-3秒的周期内形成固结接头。
CFRTP超声波焊接的关键使能因素是热塑性基体本身。常见的基体体系包括聚醚醚酮（PEEK）、聚苯硫醚（PPS）、聚醚酰亚胺（PEI）和聚酰胺（PA）。由于熔融温度、熔融指数和热降解阈值不同，每种基体需要特定的焊接参数集。例如，PEEK的熔融温度为343°C，需要在20 kHz下以30-60 µm的振幅进行焊接，而PA6（熔融温度220°C）可在25-45 µm振幅下焊接，焊接时间缩短40-60%。
与传统连接方法相比，超声波焊接相比胶粘连接可减少70-85%的周期时间，无需表面准备（打磨、溶剂擦拭、底涂），且完全消除挥发性有机化合物（VOC）排放。当采用优化参数时，接头强度始终可达到母层间剪切强度的85-95%。
焊接系统组件与配置

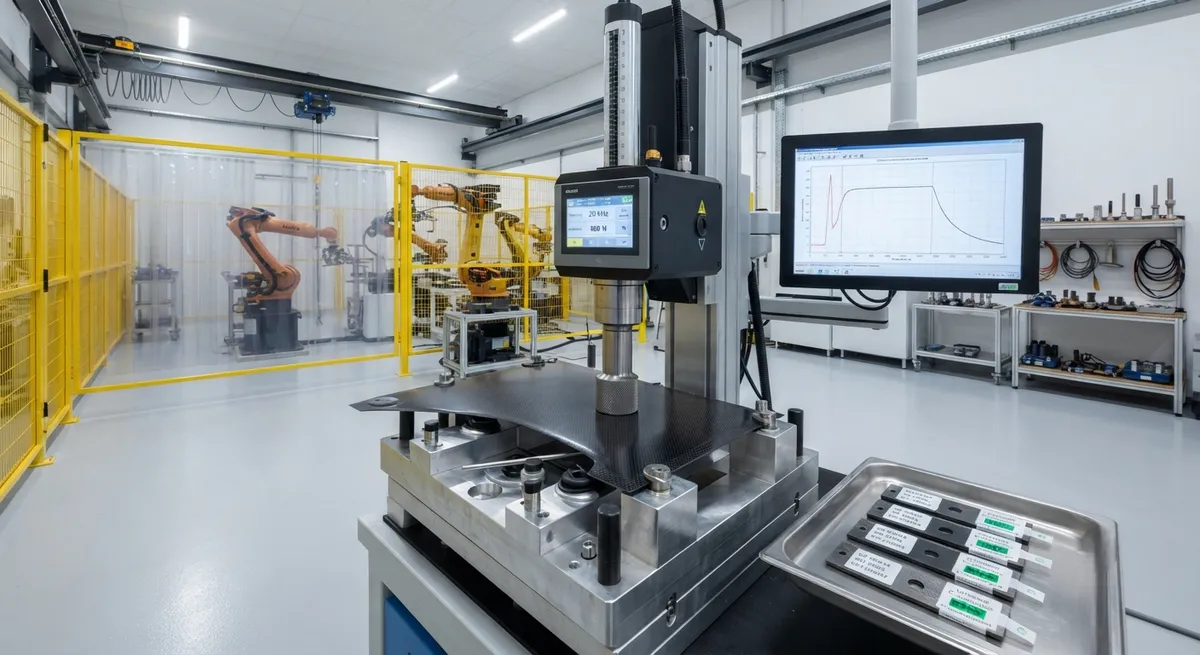

标准超声波焊接工作站由四个主要组件组成：电源（发生器）、压电换能器、变幅杆和焊头。发生器将线路电源（通常1-3 kW，120-240 VAC）转换为高频电能。换能器——一组压电锆钛酸铅（PZT）陶瓷片——将电能转换为调谐谐振频率下的机械振动。变幅杆以固定比率（通常1:1至1:3）放大或减小振动振幅，焊头将振动传递到工件中。
对于碳纤维复合材料，焊头材料和几何形状至关重要。钛（Ti-6Al-4V）焊头是行业标准，因为其在超声波频率下具有优异的疲劳强度，且与碳纤维层压板的声阻抗失配较低。用于金属焊接的钢制焊头因阻抗失配导致能量反射（效率损失10-20%）而避免使用。接触面通常加工有菱形或交叉纹路图案以防止滑动，确保整个焊接区域的能量传递一致。
气动或伺服电动压机在焊接周期中施加受控的焊接力（200-2,000 N，取决于接头面积）。现代伺服电动系统提供±2 N的力精度和±5 µm的位置控制，这对于焊接界面厚度仅0.1-0.3 mm的薄层复合材料至关重要。
工艺参数与优化
| 参数 | PEEK (343°C Tm) | PPS (280°C Tm) | PEI (217°C Tg) | PA6 (220°C Tm) |
|---|---|---|---|---|
| 频率 (kHz) | 20 | 20-35 | 20-40 | 20-35 |
| 振幅 (µm) | 30-60 | 25-50 | 30-55 | 25-45 |
| 焊接力 (N) | 500-1,500 | 400-1,200 | 400-1,000 | 300-800 |
| 焊接时间 (s) | 0.5-2.0 | 0.5-1.5 | 0.5-2.0 | 0.3-1.0 |
| 保压时间 (s) | 1.0-3.0 | 0.8-2.0 | 1.0-2.5 | 0.5-1.5 |
| 接头强度（母材%） | 85-95% | 80-90% | 80-92% | 78-88% |
| 单焊能量 (J) | 200-600 | 150-450 | 180-500 | 100-300 |
工艺优化遵循系统方法论。第一阶段进行田口DOE（实验设计）筛选以确定主导参数——通常焊接振幅和焊接力占接头强度变化的60-75%。第二阶段使用响应面法（RSM）结合中心复合设计来映射最佳参数窗口。对于55%纤维体积分数的PEEK/碳纤维层压板，最佳参数为50 µm振幅、900 N焊接力和1.2 s焊接时间，焊接界面搭接剪切强度为38-42 MPa。
导能筋设计
导能筋——在其中一个配合表面上模压或打印的小型凸起特征——对于在焊接界面实现受控发热至关重要。没有导能筋时，焊接时间变得不可预测，且因界面接触不一致导致接头质量变化30-50%。导能筋将超声波能量集中到小体积内，优先熔化并流动填充接头区域。
对于碳纤维热塑性复合材料，最常见的导能筋几何形状包括：
- 三角形（60-90°夹角，高0.3-0.8 mm）：最适合高流动性基体（PA6、PA12）。熔化迅速，流动均匀。对于2 mm厚层压板，0.5 mm高度达到峰值剪切强度。
- 矩形（宽0.3-0.8 mm，高0.3-0.6 mm）：PEEK和PPS的首选，因其熔体粘度较高。平顶提供更大的初始接触面积，降低界面热降解风险。
- 半圆形（半径0.4-0.7 mm）：用于需要一致飞边控制的多层焊接叠层。在同等高度下，焊接线宽度比三角形设计宽15-25%。
- 与纤维铺放共成型：在先进应用中，导能筋在自动纤维铺放（AFP）过程中与复合材料铺层共同固结，省去二次成型步骤。对于小型部件，每件成本降低$0.50-2.00。
导能筋体积必须与接头间隙体积匹配（通常每毫米焊缝长度0.02-0.10 mm³）。材料太少导致填充不完全；太多则产生飞边（从接头线挤出的多余熔融聚合物）并降低外观质量。焊接过程中导能筋坍塌的有限元仿真预测熔体流动的精度为±10%，可实现首次正确的模具设计。
接头配置与可焊性评估
| 接头类型 | 典型应用 | 焊接面积 (mm²) | 强度范围 (MPa) | 工艺可靠性 |
|---|---|---|---|---|
| 搭接剪切 | 加强件-to-蒙皮、补片修复 | 200-1,200 | 30-45 | 95-98% |
| T型剥离 | 夹芯板边缘封闭 | 100-400 | 8-15（剥离） | 88-93% |
| 斜面搭接（5-10°坡口） | 结构修复、补强板 | 500-3,000 | 35-50 | 92-96% |
| 点焊（直径6-12 mm） | 定位焊、临时固定 | 28-113 | 25-38 | 90-95% |
| 连续缝焊 | 板材连接、管道 | 每mm 30-200 | 28-40 | 93-97% |
质量保证与无损检测
实时过程监测是超声波焊接的主要优势。发生器功率消耗波形（5-10 kHz采样率记录）提供了熔体形成、流动和固结的直接特征。功率曲线可识别出四个不同阶段：（1）初始发热（0.05-0.15 s），（2）导能筋熔化（0.1-0.5 s），（3）稳态流动（0.3-1.2 s），（4）固结衰减（0.1-0.3 s）。功率曲线与参考曲线偏差超过±15%表示焊接缺陷。
焊后无损检测方法包括超声波C扫描（5-15 MHz）、热成像（脉冲或锁相）以及开发验证用显微CT。超声波C扫描是最广泛使用的生产方法，扫描速率100-500 mm/s，缺陷检测灵敏度为0.5 mm直径脱粘。显微CT虽然较慢，但可提供5-15 µm的厚度方向分辨率用于孔隙率分析——这对航空资格认证至关重要，要求焊缝区孔隙率按体积计低于1.5%。
工业应用与生产数据
CFRTP部件的超声波焊接已在多个大批量生产项目中部署。一家欧洲一级汽车供应商年产300,000件CFRTP座椅靠背结构，使用超声波焊接，每焊点周期2.8秒（每件6个焊点，总计16.8秒）。系统实现98.5%的首通率，累计14个月连续生产数据，零在役失效。四工位旋转焊接工作站的总资本投入——包括超声波发生器、伺服压机、工装和自动化——约42万美元，因减少胶粘剂消耗和周期时间节省，投资回收期为14个月。
在航空领域，超声波焊接用于空客A350 XWB的客舱内饰板（PPS/碳纤维），每块面板42个焊接接头取代84个钛紧固件和6小时手工铺设时间。与螺栓连接基线相比，每块面板减重18%，且焊接过程不产生异物碎片（FOD），这对客舱安全至关重要。
常见问题
可超声波焊接的CFRTP最大厚度是多少？
实际厚度限制取决于基体体系和焊接配置。对于单次搭接剪切焊，最大层压板厚度约为4-6 mm。超过此厚度，超声波振动在层压板厚度中衰减，减少焊接界面的能量传递。较厚截面（最多15 mm）可使用顺序或多步焊接协议进行焊接，或使用较低频率（15-20 kHz）和较高振幅（60-80 µm）实现更深能量穿透。
纤维取向如何影响超声波焊接强度？
焊接区的纤维取向显著影响接头强度。当两个层压板的纤维平行于焊接方向排列（0°/0°配置）时获得最强焊缝。两个表面之间45°的偏差使搭接剪切强度降低10-20%，90°偏差（交叉铺层）使强度降低20-35%。这种效应归因于碳纤维复合材料的各向异性热导率——沿纤维方向的热传导速度比横向快5-10倍，影响熔区几何形状。对于多层压板，最外层铺层取向主导焊接界面行为。
超声波焊接能否连接热固性与热塑性复合材料？
直接超声波焊接热固性（环氧）与热塑性复合材料不可行，因为热固性基体已永久交联，无法重新熔化。然而，可采用混合方法：在层压板固结过程中，将热塑性中间层薄膜（通常0.1-0.3 mm厚的PA或PEEK薄膜）共固化到热固性表面。然后可将热塑性中间层超声波焊接到热塑性复合材料配合件上。这种混合接头可达到全热塑性焊接强度的60-75%，用于修复应用和需要异种复合材料类型改装或组装的多材料混合结构。
