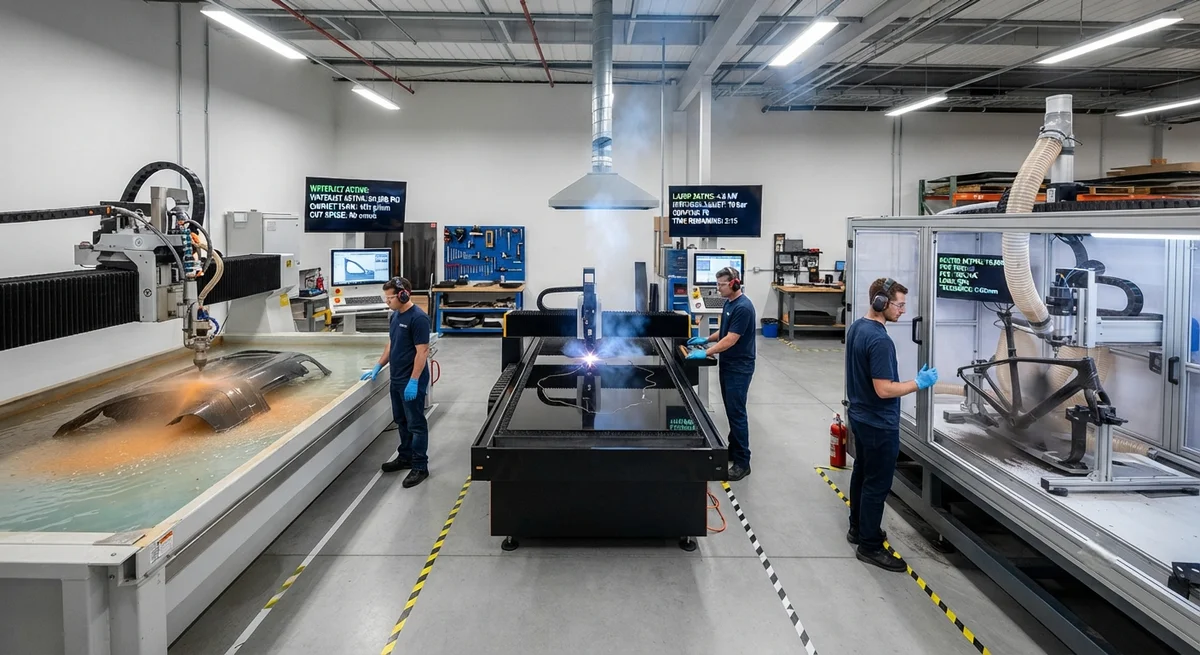

碳纤维修边切割工艺：水刀 vs 激光 vs CNC 雕刻的切割质量对比

摘要

边缘质量是碳纤维零件生产中最关键但经常被低估的因素之一。本文对三种主要的CFRP修边方法——磨料水刀切割、激光切割和CNC雕刻——进行了比较技术分析，基于多个复合材料制造工厂的生产数据，考察切割质量、生产效率、运营成本和工艺限制。

引言

碳纤维层压板固化后，零件必须修边至最终净形。这个看似简单的步骤占零件总制造成本的15–25%（波音公司，2023年），并且是由于分层、纤维拔出和热损伤导致的零件报废的主要原因。选择合适的修边技术直接影响成品率、循环时间和下游装配质量。

三种技术主导工业CFRP修边：磨料水刀切割、激光切割和金刚石刀具CNC雕刻。每种技术在边缘质量、速度、资本投入和运营费用方面都有不同的权衡。

磨料水刀切割

磨料水刀（AWJ）切割使用高压水流（通常3,800–6,200 bar / 55,000–90,000 psi）与石榴石磨料混合来侵蚀CFRP材料。它是固化碳纤维零件批量修边中使用最广泛的方法。

工艺机理

AWJ切割头以1.5–3.0 mm的离隙距离在零件上方移动。水刀喷嘴孔径通常为0.76–1.02 mm，携带80–120目石榴石，流量为300–600 g/min。材料通过微侵蚀而非热烧蚀去除，因此AWJ本质上是无热影响区（HAZ）的。

表1：3 mm CFRP层压板上磨料水刀切割性能

参数	最佳设置	非最佳设置
切缝宽度（入口）	0.9–1.1 mm	1.2–1.5 mm
切缝锥度角	0.5–1.2°	2.5–5.0°
表面粗糙度 (Ra)	3–6 µm	8–15 µm
入口处分层	无	轻微（因子 < 1.05）
出口处分层	无至轻微	中等（因子1.1–1.3）
切割后吸湿率	+0.8–1.5%（按重量）	+2.0–3.5%
切割速度（3 mm层压板）	800–1,200 mm/min	400–600 mm/min

激光切割

随着多千瓦光纤激光器和超快（皮秒/飞秒）脉冲激光器的采用，CFRP的激光切割取得了显著进步。该技术为薄层压板提供了最高的生产效率，但存在热损伤的固有风险。

表2：用于CFRP切割的激光类型——性能对比

参数	CO₂激光 (10.6 µm)	光纤激光 (1.07 µm)	超快皮秒激光
典型功率	3–8 kW	2–6 kW	50–200 W（峰值 > 10 MW）
最大切割深度（CFRP）	3–5 mm	2–4 mm	1–3 mm
HAZ宽度	200–600 µm	150–400 µm	< 50 µm
切割速度（2 mm）	3,000–5,000 mm/min	2,500–4,000 mm/min	100–300 mm/min
单件运营成本	中等	低	非常高
资本设备成本	€200K–400K	€250K–500K	€500K–1.2M

CNC雕刻（金刚石刀具）

CNC雕刻仍然是CFRP精加工中绝对边缘质量的基准。它是成品可见组件（A级表面）最终修边的首选方法。

成本对比分析

表3：CFRP修边方法成本对比（3 mm层压板，1,000件/年）

成本类别	水刀	激光（光纤4 kW）	CNC雕刻
设备成本	€180,000–350,000	€250,000–500,000	€120,000–250,000
每件耗材	€3.20–5.80	€1.10–2.50	€4.50–9.00
每件能耗	€0.30–0.60	€0.80–1.50	€0.40–0.80
每件人工	€1.50–3.00	€0.75–1.50	€2.00–4.00
零件报废率	2–5%	4–8%	1–3%
废品/返工成本	€4.00–10.00	€8.00–16.00	€2.00–6.00
单件总成本	€9.00–19.40	€10.65–21.50	€8.90–19.80

选择指南

薄层压板（< 2 mm），高产量（3,000+件/年）：激光切割单件循环时间最短，尽管报废率较高
厚层压板（5–25 mm）或多层堆叠：磨料水刀是批量修边的唯一实用选择
A级外观边缘或结构粘接面：带金刚石刀具的CNC雕刻提供最高边缘质量，零分层风险
原型/小批量（1–100件）：水刀提供最低的安装成本和免刀具操作
对湿气敏感的组件（蜂窝芯、粘接接头）：优先选择激光或CNC雕刻以避免吸水

常见问题

Q: 激光切割的CFRP边缘能否通过后处理去除热影响区？

可以。使用金刚石锉刀或磨料垫进行二次精加工可以去除200–500 µm的材料以消除HAZ。但这会显著增加循环时间（每边30–90秒），仅适用于小批量或外观零件。对于结构边缘，应从开始就指定水刀或CNC雕刻。

Q: 纤维方向如何影响CNC雕刻的边缘质量？

影响显著。与切割方向成45°的纤维产生最粗糙的边缘表面（Ra 3–5 µm），而0°（平行）和90°（垂直）方向产生Ra 0.8–2.0 µm。多向层压板在各值之间取平均。刀具入口和出口点也至关重要——入口处采用顺铣策略，出口处采用传统铣削，可最大限度减少两处的分层。

Q: 哪种切割方法产生的空气纤维粉尘最少？

从粉尘角度来说，磨料水刀切割是最安全的，因为水流完全抑制了空气中的颗粒。激光切割会产生一些烟雾（主要是热解气体），但通过标准抽排可以处理。CNC雕刻产生最多的可吸入粉尘，需要每台机器20–30 m³/小时的HEPA过滤真空抽排，加上操作员的呼吸防护，以将碳纤维暴露水平保持在建议的0.1 f/cc以下。

永先碳纤维提供采用水刀和CNC雕刻精修边的CFRP组件，附带完整的CMM检测和边缘质量认证。联系我们的生产工程团队，根据您的零件几何形状和产量要求获得工艺推荐。
