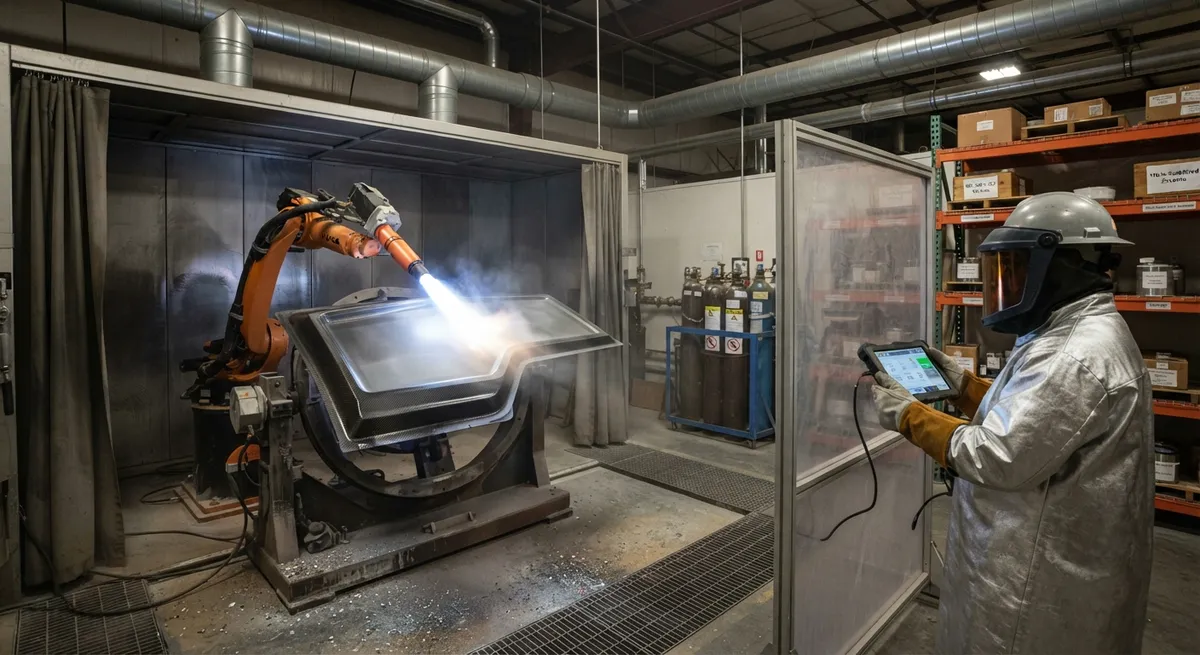

碳纤维热喷涂涂层：耐磨保护、导电表面与现场修复方法

引言：CFRP部件的表面工程

碳纤维增强聚合物（CFRP）复合材料具有卓越的比强度和比刚度，但其聚合物基体表面固有地容易受到磨损、侵蚀和紫外线降解。在许多工程应用中——航空航天前缘、汽车制动部件、工业辊筒和船用螺旋桨——CFRP部件必须在表面磨损率每年0.1-1.0 mm不可接受的环境中运行。热喷涂技术长期以来用于金属基材，近年来已适应在CFRP表面沉积耐磨、导电和保护涂层，为复合材料在苛刻环境中的应用开辟了新的领域。

全球热喷涂涂层市场在2025年估值约120亿美元，预计到2032年将达到180亿美元，其中复合基材领域增长最快——约12%的复合年增长率。这一增长得益于CFRP在航空航天、汽车和工业机械中的日益普及，同时也认识到表面处理通常是延长复合材料部件使用寿命的限制因素。应用于CFRP的热喷涂涂层可以在磨蚀环境中将部件寿命延长3-10倍，提供雷电防护和静电放电的导电性，并能够在不完全更换部件的情况下对损坏的复合材料表面进行现场修复。

CFRP基材的热喷涂工艺

在CFRP上施加热喷涂涂层面临与金属基材根本不同的挑战。聚合物基体（通常环氧树脂的玻璃化转变温度为150-200 °C）将喷涂过程中的基材温度限制在120-150 °C以下，以防止基体降解、分层或纤维-基体脱粘。此外，CFRP的低热导率（标准环氧体系的厚度方向为0.3-0.5 W/m·K）意味着喷涂火焰的热量在表面积聚，而不是传导到块体材料中，增加了热损伤的风险。

喷涂工艺	火焰温度 (°C)	粒子速度 (m/s)	基材热输入	CFRP粘接强度 (MPa)	孔隙率 (%)	典型涂层厚度	相对成本
火焰喷涂（线/粉）	2,500–3,000	50–150	中等	10–20	5–15	0.2–2.0 mm	1.0×
电弧喷涂（双线）	4,000–6,000	100–250	高	15–25	3–10	0.3–3.0 mm	1.3×
HVOF（高速氧燃料）	2,500–3,100	500–1,200	低-中等	25–45	<2	0.1–0.8 mm	2.5×
冷喷涂（动能的）	100–800（工艺气体）	400–1,500	极低	30–55	<1	0.1–5.0 mm	3.0×
悬浮液等离子喷涂（SPS）	10,000–15,000	200–600	极低（短脉冲）	20–35	<3	0.02–0.2 mm	4.0×

冷喷涂：CFRP的首选工艺

冷喷涂已成为CFRP基材的首选热喷涂技术。与熔融或部分熔融粉末原料的传统热喷涂工艺不同，冷喷涂通过高速冲击（400-1,500 m/s）在固态下沉积颗粒。冲击的动能引起颗粒的塑性变形，并且对于CFRP关键的是，与粗糙化的复合材料表面形成机械互锁，而不会向基材输入大量热量。200-800 °C的工艺气体温度（通常使用氮气或氦气）用于加速颗粒，但由于气体在喷嘴出口处迅速膨胀和冷却，喷涂期间的基材温度通常保持在80-120 °C以下——远在大多数环氧、BMI和聚酰亚胺基体体系的热限制范围内。

• 粘接机制：冷喷涂颗粒通过机械互锁嵌入表面粗糙度中，以及在金属涂层（铝、铜、镍）的情况下，如果冲击能量足以引起绝热剪切不稳定性，则在颗粒-颗粒界面发生局部冶金结合，从而锚定到CFRP表面。对于CFRP，喷涂前用氧化铝（60-120 µm，0.3-0.5 MPa）进行喷砂处理，产生Ra 5-10 µm的表面粗糙度，为喷涂颗粒提供机械锚固点。
• 沉积效率：CFRP上的沉积效率为：铝50-80%，铜60-85%，碳化钨钴（WC-Co）金属陶瓷涂层40-65%。更高的颗粒密度和更低的延展性降低沉积效率。作为工艺气体，氦气比氮气提高颗粒速度50-100%，沉积效率提高10-20个百分点，但气体成本高出3-5倍。
• 涂层性能：CFRP上的冷喷涂铝涂层达到30-45 MPa的粘接强度，35-40 MS/m的电导率（纯铝的85-95%），孔隙率低于1%。对于耐磨涂层，冷喷涂的WC-12Co金属陶瓷达到1,100-1,400 HV₀.₃的硬度和2-5 × 10⁻⁶ mm³/N·m的磨损率（ASTM G65干砂橡胶轮试验）——与钢基材上的HVOF喷涂WC-Co涂层相当。

耐磨保护涂层

对于在磨蚀或侵蚀环境中运行的CFRP部件，通过热喷涂施加的耐磨保护涂层提供了比更换整个部件更具成本效益的解决方案。关键应用包括：

应用	涂层材料	喷涂工艺	硬度	涂层厚度	相比未涂层CFRP的磨损寿命提升	工作温度
航空航天前缘	WC-12Co / WC-10Co4Cr	冷喷涂 / HVOF	1,100–1,400 HV	0.2–0.5 mm	8–12×	−50 至 200 °C
复合刹车盘	Cr₃C₂-25NiCr	HVOF	800–1,000 HV	0.3–0.8 mm	5–8×	最高 450 °C
工业辊筒（纺织、造纸）	Al₂O₃-TiO₂ (87/13)	火焰喷涂 / SPS	900–1,100 HV	0.1–0.3 mm	10–15×	最高 250 °C
船用螺旋桨轴	铝青铜 (CuAl10Ni5Fe4)	电弧 / 冷喷涂	200–280 HB	1.0–3.0 mm	6–10×	−10 至 80 °C
泵叶轮（浆液）	WC-10Ni	冷喷涂	1,200–1,500 HV	0.3–0.6 mm	8–12×	最高 150 °C

导电涂层

虽然CFRP本身沿纤维方向是导电的（10²-10⁴ S/m），但由于层间绝缘聚合物基体，厚度方向导电性较差（1-10 S/m）。对于需要表面导电性的应用——飞机的雷电防护、燃料处理设备的静电放电和电气箱体的接地——热喷涂涂层提供了实用的解决方案。

• 雷电防护铜涂层：CFRP上的冷喷涂铜实现52-56 MS/m的电导率（IACS的90-95%），足以承载典型雷击的100-200 kA峰值电流。0.3 mm冷喷涂铜涂层提供与0.1 mm铜网加0.3 mm玻璃纤维隔离层（当前航空标准）同等的LSP性能，重量降低40%，且在紧固件位置没有电偶腐蚀风险。
• 静电放电铝涂层：冷喷涂铝（35-40 MS/m）优先用于需要与铝机身结构电偶兼容的应用。在0.15-0.25 mm涂层厚度下可实现<0.1 Ω/sq的表面电阻率，满足SAE AS4851对复合材料表面静电放电涂层的要求。
• 腐蚀+导电镍涂层：冷喷涂镍（13-15 MS/m）提供中等导电性，结合在海洋和化学环境中的优异耐腐蚀性。镀镍CFRP用于海上石油和天然气仪表箱体，其中需要EMI屏蔽（1 GHz下>50 dB）和耐盐雾性（ASTM B117，>2,000小时）。

现场修复方法

热喷涂涂层对CFRP最引人注目的优势之一是能够在不拆卸部件的情况下对损坏的复合材料表面进行现场修复。便携式冷喷涂系统（例如VRC Gen III，Impact Innovations 5/11），重量15-30 kg，使用标准压缩空气或氮气瓶在200-300 bar下工作，现已商用，可用于现场部署。磨损或损坏的CFRP表面的修复过程包括四个步骤：

1. 表面准备（原位）：用异丙醇清洁损坏区域，然后使用便携式喷砂喷嘴进行轻度喷砂（Al₂O₃，60 µm，0.3 MPa），去除松散材料并形成新的表面轮廓。准备区域延伸至可见损坏边界外25-50 mm。
2. 底涂层施涂：冷喷涂一层薄（0.05-0.10 mm）延展性铝或铝青铜作为底涂层，填充表面粗糙度，并提供适应CFRP基材（CTE 2-5 × 10⁻⁶/K）和陶瓷或金属陶瓷面层（CTE 5-12 × 10⁻⁶/K）之间热膨胀系数不匹配的柔性中间层。
3. 功能涂层：耐磨或导电涂层施加至所需厚度，通常0.2-1.0 mm，通过喷枪在修复区域上的光栅扫描实现。多次通过（4-12次）逐步累积厚度以控制热量输入。
4. 精加工：修复区域被磨削或金刚石加工至原始表面轮廓和尺寸。对于航空应用，后修复超声波检查（10 MHz脉冲回波）验证粘接完整性。

使用冷喷涂进行现场修复的CFRP部件已证明粘接强度为25-40 MPa（工厂涂层的80-90%），耐磨性在原涂层规格的10-15%以内。100 cm²区域的修复时间通常为2-4小时，而包括物流在内的部件更换需要24-72小时。

常见问题

CFRP基材上热喷涂涂层的最高使用温度是多少？

最高使用温度受CFRP基材的基体树脂限制，而非涂层本身。对于标准环氧基体CFRP（Tg 150-180 °C），涂层部件可连续运行至130 °C，间歇运行至160 °C。对于双马来酰亚胺基体体系（Tg 250-300 °C），使用温度扩展至200 °C连续和250 °C间歇。聚酰亚胺基体体系允许连续运行至280 °C。涂层本身——无论是WC-Co金属陶瓷、碳化铬还是氧化物陶瓷——都能承受远高于基材极限的温度（WC-Co在氧化气氛中稳定至500 °C）。因此，实际限制是基材的热稳定性。对于200 °C以上的连续应用，永先推荐采用BMI基体CFRP基材配以HVOF喷涂的Cr₃C₂-25NiCr涂层，通过-55 °C至250 °C的500次热循环认证，无涂层剥落或基材降解。

热喷涂涂层能否施加到已固化的CFRP部件上而不损伤复合材料？

可以，前提是选择合适的喷涂工艺和工艺参数。冷喷涂是已固化CFRP最安全的工艺，因为喷涂期间基材温度通常保持在80-120 °C以下——远低于标准环氧（150 °C）、BMI（250 °C）或PI（300 °C）基体体系的Tg。关键风险因素是喷涂工艺的热量输入（通过冷喷涂或具有短喷距和光栅扫描的HVOF缓解）、喷砂压力（限制在0.3-0.5 MPa以避免纤维暴露或分层）以及涂层中的残余应力（通过底涂层和限制单次通过涂层厚度<0.1 mm进行管理）。永先认证的CFRP冷喷涂工艺规范（YPS-2301）已在500多个测试样品和50个生产部件上验证，在各种环氧、BMI和PI基体体系上，涂层厚度高达3.0 mm时未显示分层或基体降解。

热喷涂涂层前CFRP需要什么表面准备，这对复合材料基材有何影响？

表面准备对于实现足够的粘接强度至关重要，通常包括三个步骤。首先，用异丙醇或丙酮进行溶剂脱脂，去除表面污染物、脱模剂和操作油。其次，用角形氧化铝（60-120 µm，0.3-0.5 MPa气压，100-150 mm喷距）进行喷砂处理，产生Ra 5-10 µm的表面粗糙度，而不会导致纤维暴露或分层。喷砂角度应为70-90°至表面，喷嘴应连续移动以避免局部加热。第三，压缩空气清洁去除残余砂尘。由于去除富树脂表面层和纤维端部的潜在微裂纹，喷砂步骤确实将CFRP的弯曲强度降低5-15%（取决于基体体系和纤维结构）。然而，永先测试表明，这种强度降低完全被热喷涂涂层本身的承载贡献所补偿，涂层部件的净结构能力通常等于或大于未涂层基准。对于薄层板（<2 mm），建议使用更温和的表面准备，采用低压（0.2 MPa）喷砂和更细的介质（40-60 µm Al₂O₃），以将强度降低限制在<5%。
