引言

碳纤维航空部件很少直接出炉就能交付。在涂覆底漆和面漆系统之前，表面需要具备受控的轮廓：既要足够粗糙让涂层产生机械锚定，又要足够平滑，避免纤维外露或划痕谷底存留空气。几十年来，这个轮廓一直由操作者手持偏心打磨机完成，结果随疲劳程度、握持压力和主观判断而波动。

这种情况正在改变。力控机器人打磨单元能以手工精整无法达到的重复性处理碳纤维表面。本文阐述为什么碳纤维增强聚合物（CFRP）的手工打磨不一致、机器人精整单元如何构建、何种Ra目标支持漆面附着力，以及部件离开单元前如何验证附着力。

为什么CFRP手工打磨不一致

手工打磨失败源于三个叠加的原因。首先，人的力控能力很差：两次行程之间的施加压力可波动30-50%，从而产生纤维外露的过度打磨区和树脂富集的欠打磨区。其次，行程轨迹和停留时间不可预测，砂纸在停留较久的地方去除更多材料。第三，判断力随班次变化，疲劳的操作者会更用力按压。

后果是可以量化的：

Ra不一致意味着某些区域超出漆面附着力窗口，需要局部返工打磨，或在服役中引发附着力失效。
过度打磨会破坏表面纤维，产生毛絮，吸附粉尘并阻碍底漆浸润。
欠打磨的树脂富集区为底漆提供光滑、低表面能的基材，机械锚定弱。
手工打磨会把可吸入的碳纤维粉尘散布到工装和刚制备好的部件上。

由于每个操作者都会产生不同的结果，手工精整无法满足航空航天质量体系所要求的统计过程控制。

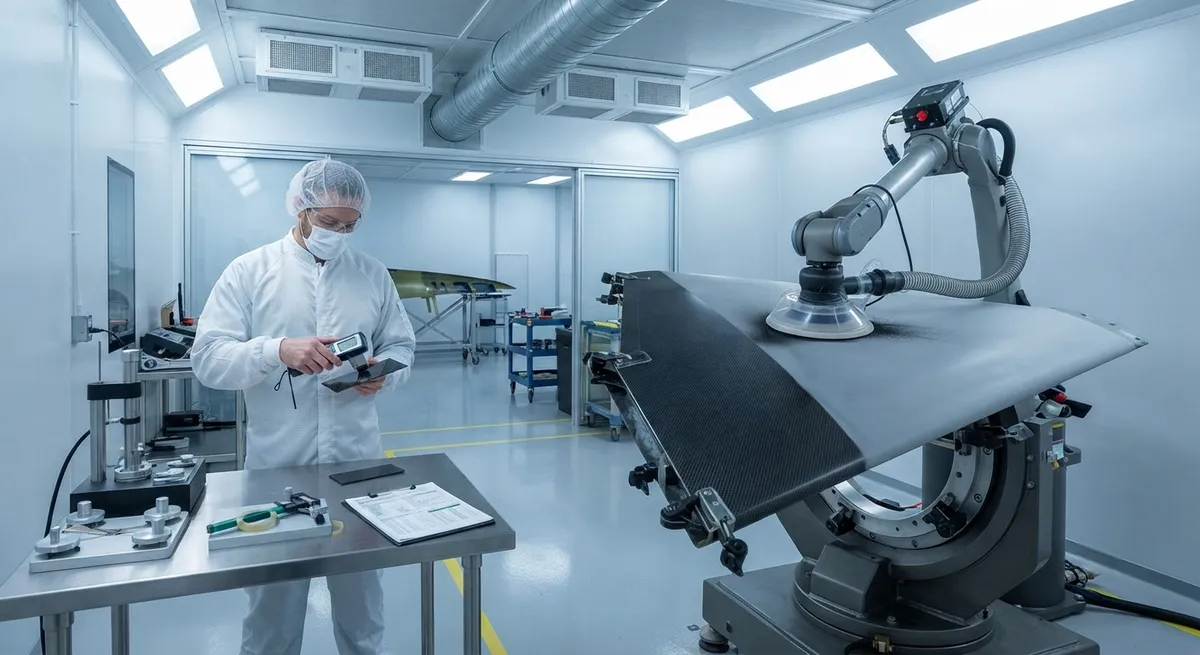

机器人打磨单元架构

机器人打磨单元由四个核心要素组成：六轴机器人、力控打磨工具、集成真空抽尘系统和部件定位器。机器人沿编程轨迹携带偏心打磨机或砂带打磨头，腕部的力/力矩传感器实时测量法向力并调整机械臂位置。工具不会与表面对抗，而是以恒定压力随动于表面。

典型的航空航天单元规格：

六轴机器人，臂展1.8-3.2米，无需重新装夹即可覆盖最大面板。
力控分辨率±1-3 N，传感器采样频率100-500 Hz。
125-150毫米磨盘的偏心打磨机，或用于长平面区域的砂带打磨头。
工具端HEPA真空抽尘，在源头捕获95-99%的粉尘。

将机器人封闭在通风隔间内，可使碳纤维粉尘留在单元内部。

表面轮廓一致性与漆面附着力

表面粗糙度与漆面附着力之间的关系是精整的技术核心。对于CFRP上的航空环氧底漆系统，打底漆前规定的轮廓为Ra 1.6-3.2 µm。低于Ra 1.6 µm，表面过于光滑，无法实现可靠的机械锚定；高于Ra 3.2 µm，深划痕会存留空气并形成涂层贫瘠区域，成为分层萌生的起点。这个窗口用手可以做到，但在大面积部件上用手无法保持。

机器人打磨之所以能把轮廓稳定在窗口内，是因为压力、进给速度和砂纸粒度在整条路径上恒定不变。典型工序为P180找平、P320细化划痕、P400达到可喷涂轮廓。下表对比了在航空面板上手工精整与机器人精整的表现：

参数	手工打磨	机器人单元
部件上的Ra波动（µm）	±0.8以上	±0.1-0.2
底漆前目标Ra（µm）	1.6-3.2，凭手感	1.6-3.2，按网格点测量
大型机翼蒙皮节拍时间	45-60分钟	15-20分钟
首次涂漆合格率	82-90%	95-99%
单件人工成本	基准	降低50-70%
底漆后拔脱附着力（ASTM D4541，MPa）	3.5-7.0，分散	6.0-7.5，一致
过程文档	操作者日志表	每件自动数字记录

Ra均匀意味着底漆在每一处都面对相同的基材，因此固化、光泽和附着力也均匀一致。

粉尘去除与污染控制

碳纤维粉尘具有导电性、磨蚀性，可吸入时还是呼吸道危害物。手工打磨会将其散布到车间和刚制备好的部件上，破坏正在精整的表面。机器人单元在源头控制粉尘：工具端抽尘将细小的黑色粉尘从打磨界面吸入HEPA过滤集尘器。

在最后一道工序与底漆喷涂之间，部件使用专用手套和遮盖式运输进行搬运，一些单元还会在底漆房前增加自动干冰清洁步骤。

漆面附着力验证

表面轮廓只占一半，附着力必须经过验证。两种标准方法主导航空涂层鉴定。ASTM D4541拔脱试验将铝制试柱粘接到涂层表面并垂直拉伸至破坏，以MPa报告应力；经打磨CFRP上的航空底漆通常接受3.5 MPa下限，生产质量为5.0-7.0 MPa。ASTM D3359划格试验在涂层上划出交叉格并用胶带撕拉，按5B（无剥落）到0B评级；验收通常为5B或4B。

在自动化单元中，验证内置于工作流程：

轮廓仪在最后一道砂纸后按网格点测量Ra，并对应部件序列号存储。
同一程序的陪试件进行拔脱和划格测试，以验证工艺过程。
每次循环记录力、进给速度和砂纸磨损数据，供审核使用。

这使精整转变为可审计的工序，并具备航空航天质量体系所需的数据链。

常见问题解答

碳纤维喷漆前要求多大Ra表面粗糙度？

经打磨CFRP上的航空环氧底漆系统通常要求喷涂前Ra为1.6-3.2 µm。低于此范围表面过滑，无法机械锚定；高于此范围，深划痕会存留空气并形成涂层贫瘠区。机器人打磨能稳定保持这一窗口，而手工精整通常波动±0.8 µm。

机器人打磨比手工打磨快多少？

在大型机翼蒙皮上，机器人单元15-20分钟即可完成全部砂纸工序，而手工需要45-60分钟，节拍时间缩短60-70%。人工成本下降50-70%，首次涂漆合格率从82-90%提高到95-99%，且单元可在夜间无人值守运行。

碳纤维喷漆前标准砂纸工序是什么？

常见工序为P180找平、P320细化划痕、P400达到可喷涂轮廓。具体工序取决于涂层系统和表面状态，并在最后一道砂纸后用轮廓测量进行验证。

航空涂层在碳纤维上使用哪些附着力测试？

两种主导方法是ASTM D4541拔脱试验和ASTM D3359划格试验。经打磨CFRP上航空底漆的拔脱值通常为3.5 MPa下限至5.0-7.0 MPa。划格验收通常为5B或4B，即沿刻痕格无或仅有极轻微剥落。

结论

机器人打磨把碳纤维表面制备从依赖操作者的手艺转变为可重复、可测量、有记录的过程。恒力打磨在整个部件上保持Ra 1.6-3.2 µm窗口，工具端抽尘在粉尘污染表面前将其去除，自动化验证把每一件部件与其记录在案的轮廓和过程参数绑定。结果是更高的涂漆合格率、更低的返工和人工成本，以及经得起审核和服役考验的附着力。
