自动化叶片的拉挤连续主梁：面向制造的设计与可拆卸模块化连接

引言

叶片架构二十年来一直惊人地稳定。一支叶片由层压壳体、承担弯曲载荷的主梁帽以及把主梁帽固定在位的腹板或抗剪腹板系统组成；主梁帽几乎总在叶片工厂内制造，要么在模具中堆叠拉挤板，要么用自动铺放（AFP）成型。这套体系可行，但把整支叶片绑定到工厂中最庞大、最缓慢的环节——整长主梁帽的铺层与固化周期——并产出一支只能以一件超大件运输的结构。

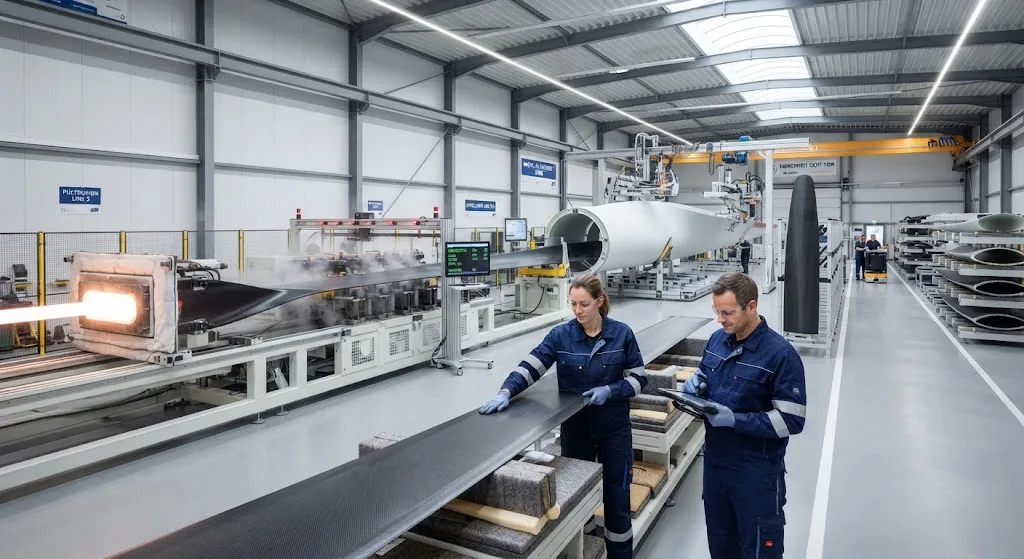

RECREATE 项目正在演示另一条路线。叶片不再在模具内装配主梁帽，而是围绕一根以连续型材方式生产的连续拉挤主梁构建，模块化壳体段通过胶接或可拆卸连接附着其上。前缘可以作为独立的热成型有机板部件制造，而非层压进壳体。由此得到的叶片：结构部件在连续工艺线上生产、连接件专为装配与拆解设计、工厂布局更接近模块化制造而非传统闭合模具叶片车间。

连续与分段主梁架构

两种路线的差异最好用承载路径来表述。分段主梁帽是一系列沿叶片端对端胶接的板堆叠；每处堆叠间的对接接头都要让轴向载荷穿过胶接或固化树脂界面，而接头正是疲劳损伤的第一候选位置。连续拉挤主梁是一根在单一工艺中生产的无端层合体，承载路径沿整支叶片长度穿过同一块材料，没有任何拼接。下表对比两种架构：

参数	分段主梁帽（模具内制造）	连续拉挤主梁
承载路径	被堆叠间的对接接头打断	连续，全长无拼接
生产工艺	模具内手工堆叠或 AFP	无端拉挤产线，按长度裁切
接头风险	堆叠间的胶接接头	仅模块化壳体接头
运输	整支叶片作为一件超大件	叶片分段分别发运
维修	模具内原位修补主梁帽	在模块化接头处更换区段
工厂车间	整长模具主导布局	连续产线 + 装配工位

移除对接接头把设计风险集中到把壳体与区段连接到主梁的模块化接头上——但这把原本被模具束缚、固定不变的结构，变成一支可以拆解的结构，这种转变在运输、维修与使用寿命层面都能收回成本。

拉挤：连续制造路线

拉挤是连续主梁的自然工艺，因为它以工业速度生产无端、等截面的层合体。宽幅碳纤维或玻璃纤维增强材料——通常是缝合织物或 UD/玻纤混合架构——被牵引穿过树脂槽与加热模具，以固化型材的形式输出，纤维体积分数与尺寸由模具和产线决定。对主梁而言，该工艺贡献了分段结构无法比拟的三项特性。其一，速度：拉挤产线每分钟前进数米，100 米主梁的等价产出只需不到一小时的产线时间，而层压主梁帽要占用模具数天。其二，一致性：型材连续穿过同一模具，每一米都经历相同的纤维架构、树脂含量与固化工艺——截面性能沿全长稳定重复，没有手工堆叠批次带来的波动。其三，长度经济性：模具产出无端型材，按叶片长度裁切只是简单修边步骤，余料短、可预测，可在其他叶片或产品计划中再利用。

主梁型材本身可以按利于胶接的形状设计：带平面胶接法兰的箱形或梯形截面，为模块化壳体接头提供了明确的贴合面。

模块化叶片的面向制造设计规则

连续主梁叶片把制造复杂度从模具车间转移到接头线上。六条规则主导设计：

• 胶接面优先：每个壳体-主梁与区段-区段接头都先设计成平面、可达的胶接法兰，再处理其他细节，使涂胶与加压可以自动化。
• 受控间隙公差：接头间隙以十分之一毫米量级规定，由拉挤模具与机加工边缘保证，使胶层厚度沿接头保持均匀。
• 前缘热成型：前缘由有机板经热成型工序制成，产出尺寸精确的型面，与壳体稳定胶接，而非依赖手工层压的几何形状。
• 接头可达性：每个接头都必须可触及以进行检测，并在指定情况下可拆解——工装布局为释放与重新夹紧规划，而非只为装配规划。
• 部件标准化：壳体段、前缘型面与连接硬件跨叶片尺寸标准化，一条工艺线服务多个型号，库存共享。
• 胶接固化视为物流而非周期时间：选用可固化胶粘剂时确保接头固化可离线进行、产线持续运转，把装配节拍与胶接周期解耦。

这些规则是概念图与工厂计划之间的差别：它们把模块化叶片从结构想法变成具有可测量吞吐量的工艺。

可拆卸模块化连接与分段物流

让装配自动化的同一套模块化接头，也让叶片在其整个生命周期内都可以拆分。三个商业影响值得关注：

• 运输：100 米叶片作为整体发运时主导着公路、铁路与港口物流；模块化叶片以主梁、壳体与前缘分装在标准集装箱中，打通了超限运输无法到达的工厂与场址，并降低全年物流的成本与交期。
• 维修：受损的壳体段或前缘区段在接头处更换，而非在现场修补胶接的整体结构——维修变成计划内的更换，可在服务设施完成，而不是现场打补丁。
• 升级与生命周期终点：区段可更换为改进设计；退役时叶片可拆解为能干净分离的材料，支撑欧洲废弃物法规越来越期待的部件级回收。

可拆卸特性不是强度上的妥协，而是深思熟虑的设计取舍：以少量接头复杂度换取物流与可维护性的大幅改善。

RECREATE 演示项目

RECREATE 项目把上述原则落实到工业规模。其演示叶片组合了共同定义模块化路线的三要素：一根以无端型材方式生产的拉挤连续主梁、为自动化装配设计的胶接模块化壳体，以及以热成型有机板部件制造而非层压进壳体的前缘。项目的既定目标是让叶片制造回归欧洲本土——证明高工资地区的工厂可以通过用连续工艺线与标准化模块化装配取代依赖模具、劳动密集的建造方式，来竞争性生产叶片。尤其是有机板前缘，用一支每支叶片都一致重复的成型部件，取代了叶片曲率最关键的部位上复杂的手工层压。

因此演示项目在两个层面运转。作为工程，它在真实叶片几何上验证连续主梁承载路径、胶接接头设计与热成型工艺。作为经济，它检验欧洲叶片工厂以连续产线与模块化装配运行，能否匹配现有厂商的价格点——热塑自动化项目在问的同一个问题，只是用拉挤热固主梁技术与标准化接头作答。

认证与试验考量

模块化建造改变了认证证据必须证明的内容。连续主梁本身很容易认证：拉挤型材在叶片与其他结构中有悠久的认证历史，连续承载路径也消除了分段设计必须证明的对接接头疲劳工况。新的证据负担集中在接头上：

• 胶接接头许用值：覆盖全部服役温度与湿度范围的搭接剪切与剥离数据，并对胶层厚度公差施加安全系数。
• 接头疲劳谱：在叶片弯曲谱下对代表性壳体-主梁接头进行循环试验，包含生产中出现的间隙公差极端情况。
• 无损检测：对胶接接头进行可靠检测——超声与热像法适配具体接头几何，验收准则区分脱粘与可接受孔隙。
• 拆解演示：若可拆卸接头承载，需证明在规定次数的装配循环后，重新装配的接头仍满足原始许用值。

这些都不稀奇；它们是胶接复材结构的标准工具箱，只是被移植到一支把接头当作一等生产细节的叶片上。

常见问题解答

为什么连续拉挤主梁优于分段主梁帽？

在分段设计中，主梁帽由一系列在叶片模具内端对端连接的板堆叠组装而成，轴向载荷必然要穿过堆叠间的胶接对接接头——而这正是疲劳损伤最自然的第一发生位置。连续拉挤主梁则相反，是一根在单一拉挤产线上生产的无端层合体，承载路径穿过同一块材料、没有任何拼接。连续路线还以每分钟数米的速度产出其截面，且纤维架构沿全长一致，而模具内建造的主梁帽要占用模具数天的铺层与固化。代价是壳体-主梁接头需要精细设计，但这部分设计投入换来一支便于运输、维修与回收的可拆分结构。

可拆卸模块化连接会影响叶片强度与安全吗？

可拆卸模块化连接是按承载细节设计，而非方便接头。接头表面是带受控间隙公差的平面胶接法兰，胶接许用值跨服役温度范围建立，接头按叶片弯曲谱进行疲劳试验，安全系数与其他胶接结构一致。认证随后要求证明重新装配的接头仍满足原始许用值。接头强度是工程化属性；模块化格式是独立特性，通过运输灵活性、更换式维修与生命周期终点拆解回馈价值。

RECREATE 演示项目试图证明什么？

RECREATE 演示的模块化路线由拉挤连续主梁、胶接模块化壳体与热成型有机板前缘构成。其工程目标是验证承载路径、接头设计与成型工艺在真实叶片几何上的有效性；其经济目标是证明以连续产线与模块化装配运行的欧洲工厂能够匹敌现有厂商的价格点，让叶片制造回归高工资地区本土。因此演示既是结构试验，也是成本模型，接头是连接两者的枢纽。

结论

连续拉挤主梁是一个带着制造后果的设计决策：它移除了拼接承载路径与分段主梁帽受模具束缚的铺层，代之以每分钟数米产出的无尽型材，并把叶片变成一种接头专为胶接、检测与拆解而设计的模块化装配。RECREATE 演示项目把该主梁与热成型有机板前缘、模块化胶接装配结合，从结构侧呼应热塑项目的自动化推进，支撑欧洲叶片制造本土化，呼应热塑项目的自动化推进。对叶片项目而言，实际问题已不再是模块化装配是否可行，而是拉挤、胶接与模块化接头如何组合，才能在他们自己的规模上赢得成本。
