引言

分层——层压复合材料中各层之间的分离——仍然是碳纤维结构中最常见且代价最高的失效模式。传统碳纤维层压板的层间强度完全取决于树脂基体，即使是增韧环氧体系也仅提供有限的裂纹萌生和扩展抗性。纳米缝合与层间增韧通过在层间界面——分层裂纹扩展的精确平面——引入纳米或微米尺度增韧元素来解决这一弱点。

对于航空航天、汽车和风电工程师而言，吸引力显而易见：这些层间改性可在不改变纤维架构、固化周期或零件几何形状的情况下，将层压板的层间断裂韧性提高一到两倍。本文阐释纳米缝合与层间增韧的工作原理，提供量化性能数据，并综述已受益于这些技术的应用。

什么是纳米缝合？

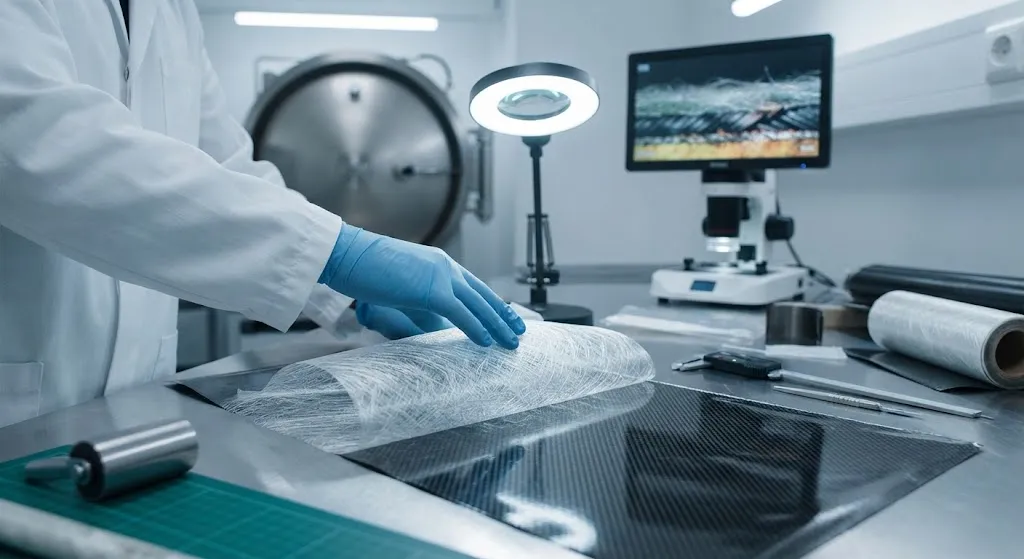

纳米缝合是指在铺层前将静电纺丝纳米纤维面纱（通常直径200-800纳米的聚合物纤维）直接放置在预浸料表面。纳米纤维面纱充当层间增韧剂：在裂纹张开载荷下，纳米纤维桥接裂纹面，通过塑性变形和拔出吸收能量，并将裂纹前沿偏转到不利的扩展方向。最常见的纳米纤维材料包括：

聚偏氟乙烯（PVDF）：具有优异的压电阻尼和耐化学性。在航空航天研究中广泛使用，I型断裂韧性提升60-120%。
聚丙烯腈（PAN）：铺层后可碳化生成原位碳纳米纤维，同时提供增韧和导电性，用于雷击防护。
聚己内酯（PCL）：一种可生物降解的热塑性塑料，熔点低（60°C），可在固化过程中热熔粘合而不干扰热固性基体化学。
聚酰胺（尼龙）：提供高断裂伸长率和良好的环氧基体粘附性，适用于最高180°C的高温固化周期。

纳米纤维面纱的面密度通常为5-30 g/m²，增加的厚度可忽略不计（10-50微米），对层压板总重量增加不到1-2%。关键的工艺要求是均匀沉积无结块，旋转鼓收集器的静电纺丝可实现1-5 m²/min的生产速率。

什么是层间增韧？

层间增韧将纳米缝合概念扩展到更大尺度的增韧元素。纳米缝合使用以克每平方米计的纳米纤维面纱，而层间增韧则采用热塑性薄膜、颗粒层或编织面纱，面密度为10-80 g/m²。层间增韧材料在铺层时放置在层间，与热固性基体共固化。常见的层间增韧方法包括：

热塑性颗粒层间增韧：尼龙或PEEK粉末（粒径100-500微米）撒在预浸料表面，固化时熔化形成局部热塑性区域，桥接裂纹并吸收断裂能量。
面纱层间增韧：非织造热塑性面纱（聚酰胺、PVDF）提供连续增韧层，厚度和覆盖范围可控。
薄膜层间增韧：PEEK、PEI或聚酰胺的薄热塑性薄膜（25-75微米）放置在层间，形成离散的增韧层。这种方法提供最高的断裂韧性增益，但增加的重量和厚度最多。

纳米缝合与层间增韧的选择取决于目标断裂模式、允许的重量和厚度预算，以及与基础树脂体系的固化温度兼容性。

性能数据：断裂韧性增益

纳米缝合和层间增韧的有效性通过层间断裂韧性来衡量——即在层间扩展裂纹所需的能量。下表总结了已发表研究和制造商数据表中的代表性数据：

方法	材料	I型 G_IC（J/m²）	II型 G_IIC（J/m²）	重量代价
基准（增韧环氧）	—	250-400	800-1,200	—
纳米缝合（PVDF面纱）	15 g/m² PVDF	500-850	1,400-2,000	+0.8-1.2%
纳米缝合（PAN面纱）	10 g/m² PAN	450-700	1,200-1,800	+0.6-1.0%
热塑性颗粒层间增韧	20 g/m²尼龙粉	600-1,000	1,600-2,400	+1.5-2.5%
PEEK薄膜层间增韧	25 μm PEEK膜	800-1,500	2,000-3,200	+2.0-3.5%
纳米缝合+颗粒组合	PVDF面纱+尼龙粉	900-1,600	2,200-3,500	+2.5-4.0%

数据显示，使用PVDF面纱的纳米缝合可将I型断裂韧性提高100-200%，而重量增加不到1.5%。PEEK薄膜层间增韧实现最高的绝对韧性值，但重量和厚度代价更高。对于重量关键的应用——航空航天主结构——纳米缝合提供最佳的韧性重量比。对于最大损伤容限至关重要的应用——风电叶片叶根接头、船海结构——热塑性层间增韧提供更优的性能。

机理：纳米尺度元素如何阻止裂纹

纳米缝合和层间增韧的增韧机制在三个尺度上运作：

裂纹桥接：纳米纤维或热塑性颗粒在裂纹尖端后方跨越裂纹面，通过纤维拉伸和拔出抵抗张开。这是低裂纹张开位移下的主导机制。
裂纹偏转：层间增韧区造成材料不连续性，迫使裂纹偏离层间平面，增加总断裂表面积和能量吸收。
塑性变形：来自熔化颗粒或面纱纤维的热塑性区域在失效前经历大塑性应变，吸收本会驱动裂纹扩展的能量。该机制在高裂纹张开速率（如冲击事件）下最为有效。

这些机制具有协同效应：纳米缝合在纳米尺度提供裂纹桥接，而层间增韧在微米尺度提供塑性变形。组合方法同时利用两种机制。

制造集成与工艺兼容性

纳米缝合和层间增韧的一个关键优势是它们可集成到现有的预浸料铺层工艺中，无需新设备或固化周期变更：

铺层集成：纳米纤维面纱或热塑性颗粒在来料检验或铺层工位涂覆到预浸料表面，仅需放置面纱或撒粉工位。
固化周期兼容性：所有常见增韧材料均兼容标准热压罐固化周期（120-180°C，3-7 bar）。PVDF和PCL在典型固化温度以下熔化，确保与环氧基体的适当集成。
质量保证：超声波检测可发现层间异常；纤维体积分数测量确认增韧层不会造成富树脂区。CT扫描为首件鉴定提供3D验证。
废料和成本影响：纳米纤维面纱成本为15-40美元/m²，每千克成品层压板仅增加0.50-2.00美元——与航空航天级碳纤维预浸料80-200美元/kg的成本相比微不足道。

航空航天与工业应用

纳米缝合和层间增韧正在多个高价值结构应用中得到采用：

风扇叶片和包容结构：发动机制造商使用PVDF纳米缝合提高鸟击容限和叶片脱落包容性，将包容包裹层所需厚度减少15-25%。
机翼-机身接头：在关键载荷传递区域的增韧搭接接头显示疲劳裂纹扩展抗性提高2-3倍，延长检查间隔。
风电叶片叶根接头：叶片-轮毂接口处的热塑性层间增韧解决了将叶片服役寿命限制在20-25年的层间开裂问题。
赛车和汽车碰撞结构：纳米缝合碳纤维碰撞箱比非增韧等效件每单位重量多吸收30-50%的能量，提高乘员保护。
船海和海洋结构：船体板和甲板结构中的增韧复合材料抵抗波浪拍击和水下冲击引起的分层。

常见问题解答

纳米缝合会降低层压板的面内力学性能吗？

不会——使用典型面密度（5-15 g/m²）纳米纤维面纱的纳米缝合不会可测量地降低面内拉伸、压缩或剪切性能。纳米纤维层比它替代的富树脂层间区域更薄，整体层压板的纤维体积分数保持不变。NASA、空客和大学实验室的研究一致报告纳米缝合后面内性能变化小于3%，在正常制造分散范围内。

纳米缝合与z-pinning或热塑性薄膜层间增韧相比如何？

每种方法在韧性-重量-工艺谱上占据不同位置。Z-pinning通过层压板厚度插入刚性销钉，提供最高的层间强度但使面内性能降低10-20%，且需要专用设备。热塑性薄膜层间增韧提供最高的I型断裂韧性（高达基准的6倍），但增加的重量和厚度最多。使用纳米纤维面纱的纳米缝合提供最佳的韧性重量比，无需工艺设备投资且无面内性能损失，使其成为重量关键航空航天结构的首选。

供应商纳米纤维面纱的最小起订量是多少？

大多数纳米纤维面纱供应商（如NanoTech Energy、Electrospun Company等）提供1-10 m²的样品卷用于鉴定测试，以及50-500 m²的生产卷。定制面密度或纤维组合的交货期通常为4-8周。对于量产项目，季度交付的框架协议是航空航天供应链中的标准做法。

结论

纳米缝合和层间增韧代表了解决碳纤维层压板分层问题最实用且最具成本效益的路径。在重量代价低于3%的条件下实现I型断裂韧性提升100-300%，这些层间增韧策略解决了历来限制复合材料设计许用值和检查间隔的结构弱点。制造简便性——与现有预浸料铺层和固化工艺的直接兼容性——消除了阻碍其他增韧方法采用的壁垒。

对于评估抗分层解决方案的工程师，纳米缝合与层间增韧的选择取决于断裂模式优先级、重量预算和产量。浏览我们的碳纤维预浸料和织物系列（包括纳米缝合兼容面纱和热塑性层间增韧材料），或联系我们的工程团队讨论您应用的层间增韧策略。
