介观尺度碳纤维晶格：结构应用中实现泡沫级重量与本体强度

结构化碳纤维材料介绍

超轻结构材料的追求使复合材料工程师意识到：材料内部架构的几何形状与其组成材料的固有属性同样重要。介观尺度结构化碳纤维材料——单位晶胞尺寸在1-50mm范围内的周期性晶格结构——代表了一类新型结构复合材料，实现了此前无法企及的密度、刚度、强度和能量吸收的组合。介观尺度碳纤维晶格可承载多轴结构载荷，同时保持低至100-300 kg/m³的密度——与80-250 kg/m³的PVC泡沫相当——但压缩强度达到15-50 MPa，强度-重量比是传统泡沫芯材的5-15倍。

"介观尺度"区分了这些结构与微尺度晶格材料（晶胞<100μm）和宏观桁架结构（晶胞>100mm）。介观尺度范围（1-50mm）特别适用于结构夹芯板、吸能防撞结构、轻量化汽车底板、航空航天次级结构和运动器材。全球结构化复合材料市场预计从2026年的2.8亿美元增长到2034年的8.9亿美元。

晶格拓扑与机械性能

介观碳纤维晶格的机械性能由三个相互关联的因素决定：拓扑结构（晶胞几何形状）、相对密度和每个支柱单元内的纤维架构。最广泛研究的拓扑结构分为三类：拉伸主导型晶格（如八面体桁架——所有支柱承受轴向拉压）、弯曲主导型晶格（如菱十二面体——支柱主要弯曲）和三周期极小曲面（如螺旋体）。拉伸主导型拓扑在给定相对密度下实现最高刚度和强度——八面体桁架的弹性模量比例E ∝ ρ_rel^1.0，强度比例σ ∝ ρ_rel^1.0——而弯曲主导型晶格的E ∝ ρ_rel^2.0，σ ∝ ρ_rel^1.5。

拓扑结构	变形模式	相对密度范围	压缩强度（MPa）@15%ρ	比强度（MPa·m³/Mg）	吸能（kJ/m³）	制造复杂度
八面体桁架	拉伸主导	5–30%	32–48	130–165	1,200–2,800	中等
菱十二面体	弯曲主导	5–25%	8–14	42–68	450–1,100	低-中等
螺旋体（TPMS）	混合	8–35%	18–32	88–120	900–2,200	高
金字塔桁架	拉伸主导	3–15%	12–22	98–140	800–1,600	低
Kagome晶格	拉伸主导	5–20%	22–38	110–155	1,000–2,400	中-高
蜂窝（Nomex对照）	弯曲/拉伸	2–8%	2–8	35–60	200–600	低

碳纤维晶格制造方法

三种主要制造方法已被开发用于介观碳纤维晶格生产。第一种——编织管和卡扣组装——将连续碳纤维丝束编织成小直径管（0.5-3mm内径），切割成所需长度，并组装成周期性晶格。该方法最成熟，Polypect和Origami Composites等公司生产2.4m×1.2m的八面体桁架板，成本$1,200-3,500/m²。第二种——连续3D编织——使用改良提花织机将三维互连的碳纤维丝束编织成近净形预制体。第三种——连续纤维增材制造——沉积碳纤维增强热塑性或热固性长丝，直接3D打印优化拓扑的晶格结构。马克福吉等公司已实现连续碳纤维（1K-6K丝束）的晶格结构，纤维体积分数35-55%，拉伸强度600-1,200MPa。

• 编织管组装：最商业化成熟。30-60分钟/m²，$1,200-3,500/m²。可生产2.4m×1.2m大板。
• 3D编织：单件预制体，集成z向增强。ILSS 35-50MPa。生产速率0.5-2m/h。
• CF增材制造：最大设计自由度，功能梯度。FVF 35-55%，抗拉600-1,200MPa。限于<500mm零件。
• 混合方法：3D打印聚合物晶格+连续碳纤维注入或机器人缠绕。

结构性能与应用数据

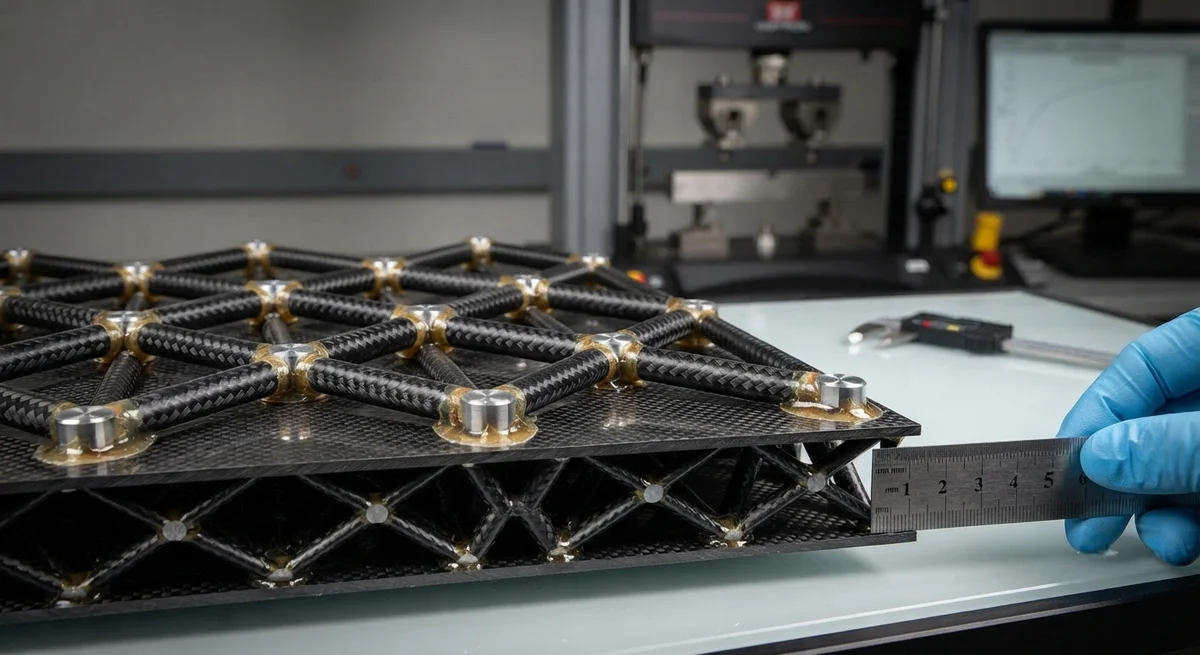

介观碳纤维晶格的夹芯板弯曲性能通过ASTM C393三点和四点弯曲测试进行了广泛表征。典型20mm厚面板（8mm晶胞八面体桁架芯材，ρ_rel=12%）达到峰值面应力520MPa。比弯曲刚度是Nomex蜂窝板的2.5倍，是PVC泡沫芯板的4倍。50J落锤冲击测试中，八面体桁架芯材吸收82%的入射能量。在汽车防撞结构中，40mm厚八面体桁架晶格吸能导轨达到55 kJ/kg的比能量吸收——超过6061-T6铝合金挤压件的35-45 kJ/kg。

常见问题

介观碳纤维晶格与传统蜂窝芯材相比如何？

比压缩强度高出2-5倍，比剪切强度高出2-4倍。提供多轴承载能力（蜂窝在面内方向较弱），优越的冲击损伤容限（82%吸能 vs 蜂窝40-60%）。目前成本较高（$1,200-3,500/m² vs $150-600/m²）。

可生产的最大面板尺寸？

编织管组装：2.4m×1.2m。3D编织：1.0m宽度连续。CF增材制造：<400mm。更大尺寸可通过二次粘接拼接实现。

晶格结构在航空航天认证中的主要挑战？

三大挑战：（1）缺乏标准化设计许用值；（2）检测方法——变声阻抗使超声波NDE复杂化；（3）防火、烟雾和毒性认证需要全尺寸OSU量热仪测试。

介观碳纤维晶格在汽车应用中是否具有成本效益？

当前成本为$1,200–$3,500/m²，限制了在高端汽车领域的应用（超跑地板面板、结构电池外壳、碰撞结构）。该技术正处于转折点：预计2029–2031年成本降至$400–$800/m²（由装配自动化、高产编织机和优化粘合系统推动），将实现主流电动车型平台的更广泛应用。对于售后市场汽车组件，成本溢价正日益被减重和结构集成潜力所证明合理。
