碳纤维蜂窝夹芯板：制造工艺与结构性能

碳纤维蜂窝夹芯板：工程轻量化强度

碳纤维蜂窝夹芯板代表了现代复合材料工程中最高效的结构构型之一。通过将薄而高强度的碳纤维面板粘接到轻质蜂窝芯材上，制造商可以实现比同等质量的实心铝板高 5–7 倍的弯曲刚度重量比。这种结构效率使蜂窝夹芯板成为航空航天地板、卫星结构板、高速列车内饰、船舶舱壁和轻量化工业设备外壳的首选材料。

对于评估蜂窝夹芯板是否适用于其特定应用的 B2B 买家而言，理解芯材选择、面板材料、胶粘剂粘接和制造工艺参数之间的相互作用是正确选型的关键。本文全面概述了碳纤维蜂窝夹芯板生产的制造工艺、结构性能特性和质量控制方法。

芯材选择

蜂窝芯材是夹芯结构的核心，提供剪切阻力和厚度方向刚度，同时保持最小重量。三种主要芯材主导了工业领域：

铝蜂窝 在金属芯材中提供最佳的强度重量比，且材料成本最低。典型密度范围为 32 至 130 kg/m³，孔格尺寸为 3.2 mm 至 19 mm。铝蜂窝是航空航天地板和内部面板的标准选择，特别是在需要防火和电气接地的场合。但与碳纤维面板直接接触时易发生电偶腐蚀，因此需要在芯材和面板之间加一层玻璃纤维隔离层。

芳纶蜂窝（Nomex®） 具有优异的抗疲劳性、介电性能和防火烟雾毒性性能。典型密度为 29–144 kg/m³，广泛应用于飞机内饰板、直升机旋翼叶片和船舶结构。Nomex 在循环载荷下表现出优于铝的弹性，在 70% 静强度下经过 10⁶ 次疲劳循环后仍保持 >90% 的压缩强度。

热塑性蜂窝，主要是聚丙烯（PP）和聚醚砜（PES），具有最低的材料成本和优异的耐化学性。这些芯材常用于汽车内饰板、房车地板和建筑应用。热塑性蜂窝完全可回收，符合欧洲汽车行业日益严格的报废要求。

芯材类型	密度范围 (kg/m³)	孔格尺寸 (mm)	剪切模量 (MPa)	压缩强度 (MPa)	最高使用温度 (°C)	相对成本
铝蜂窝	32–130	3.2–19	100–350	1.7–8.5	180	$$
Nomex® 芳纶	29–144	1.6–19	25–170	0.8–7.0	220	$$$
PP 热塑性	60–120	4–12	15–60	0.5–2.5	90	$
PES 热塑性	70–140	3–10	25–80	1.0–3.5	190	$$
碳/酚醛	60–160	3–10	80–250	2.0–7.0	260	$$$$

面板材料与预浸料选择

面板承受夹芯板的面内拉伸和压缩载荷。对于高性能结构应用，碳纤维预浸料面板是标准配置。典型规格包括：

• 中模量（IM）预浸料（230–295 GPa 模量）：在刚度、强度和成本之间取得最佳平衡，适用于航空航天和国防应用。典型固化单层厚度为 0.125 mm 至 0.250 mm。
• 高模量（HM）预浸料（295–440 GPa 模量）：用于需要最大刚度的场合，如卫星光学平台和计量结构。HM 纤维的断裂应变较低（0.4–0.7%），需要仔细设计以避免应力集中。
• 标准模量预浸料（200–240 GPa 模量）：适用于绝对刚度不是关键因素的工业和汽车应用的高性价比选择。通常与低成本的非屈曲织物（NCF）结构配合使用。
• 薄层技术（每层 0.03–0.08 mm）：新兴趋势，可实现更薄的面板和更精确的纤维角度控制，与标准铺层厚度相比可减少 15–25% 的面板总质量。

胶粘剂粘接与胶膜选择

结构胶粘剂膜是蜂窝芯材与面板之间的关键界面。胶粘剂必须浸润孔壁，在芯材与面板的接合处形成圆角，并在不失效的情况下传递剪切载荷。关键选择参数包括：

环氧胶膜 主导航空航天领域。FM® 300K（Cytec/Solvay）和 Redux® 322（Hexcel）是行业标准，室温剥离强度为 40–60 N/25mm，在湿热条件（70°C/85% RH，30 天）后仍保持 >70% 的剥离强度。固化温度范围因系统而异，为 120°C 至 180°C。对于非热压罐（OOA）工艺，FM® 309-1 等低粘性胶膜允许仅使用真空袋固化，同时具有等效的粘接性能。

糊状胶粘剂 适用于二次粘接——即预固化面板在单独的操作中与芯材粘合。双组分环氧糊状胶粘剂，如 Hysol® EA 9309.3NA，在 25°C 下提供 60–90 分钟的操作时间，并在室温或中等加热条件（50–65°C）下完全固化。糊状胶粘剂是原型制作、维修和小批量生产的首选，而胶膜则是大批量 OEM 生产（过程一致性至关重要）的标准选择。

制造工艺

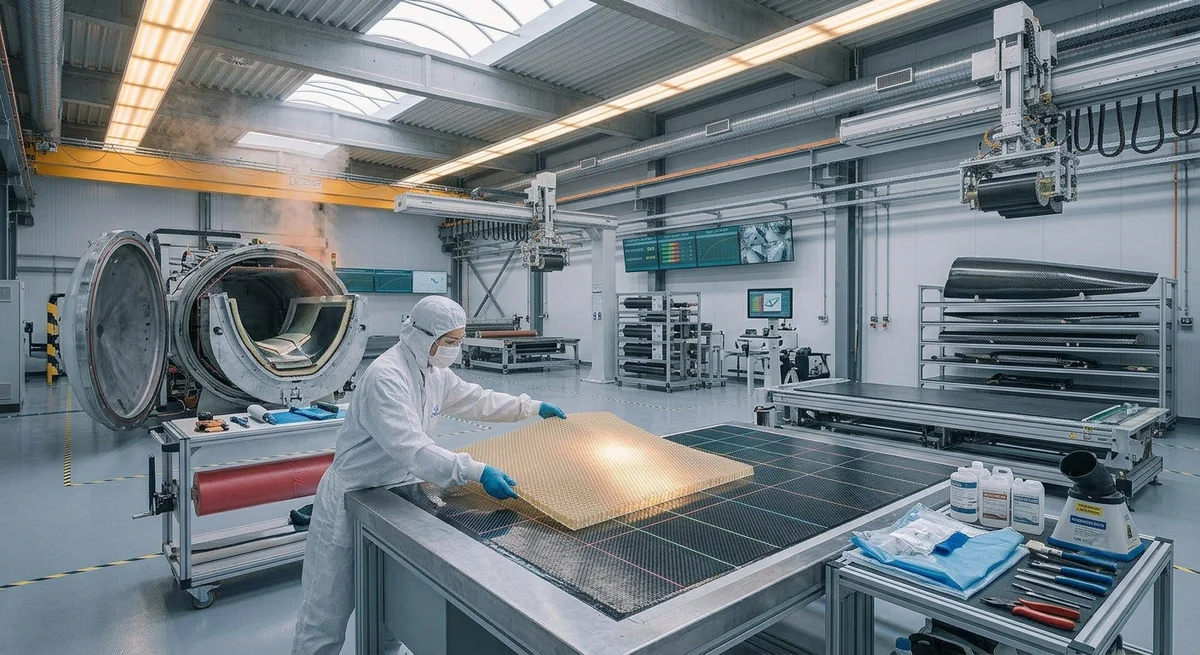

热压罐固化 仍然是航空级蜂窝夹芯板的黄金标准。典型周期包括铺设预浸料面板、在芯材上施加胶膜、将组件放入真空袋，并在 3–7 bar 压力和 120–180°C 温度下固化。热压罐压力压实面板，将胶粘剂压入芯材孔壁形成均匀的圆角，并消除空隙。典型周期时间为 4–8 小时，包括完全固化和受控冷却。热压罐固化面板的空隙率低于 1%，粘接层厚度均匀性在 ±0.025 mm 以内。

非热压罐（OOA）工艺 在过去十年中获得了显著发展。OOA 预浸料，如 Hexcel 的 HexPly® M56 和 Solvay 的 CYCOM® 5320，配方设计为仅使用真空袋压力（≈0.95 bar）即可达到航空级的力学性能。OOA 工艺消除了热压罐的资本支出——典型的 3 m × 10 m 热压罐成本为 80–150 万美元——并允许更大的面板尺寸，仅受烘箱尺寸限制。OOA 面板的空隙率低于 2%，力学性能达到热压罐固化等效产品的 90–95%。

树脂传递模塑（RTM） 与蜂窝芯材结合是一种用于复杂三维夹芯结构的特殊工艺。干织物铺覆在蜂窝芯材上，组件放入闭合模具，树脂在压力下注入。RTM 非常适合带有嵌入式嵌件或复杂边缘封边的整体加筋面板，但需要昂贵的匹配金属模具，经济可行性限于年产量 500 件以上的生产批量。

质量控制与无损检测方法

夹芯板制造要求严格的无损评估（NDE）以检测三种最常见的缺陷类型：面板/芯材脱粘、芯材压溃和进水。主要检测方法包括：

• 敲击检测：手动或自动低频声学方法用于快速筛查。熟练操作员可检测到直径大于 20 mm 的脱粘区域。自动敲击检测仪的检测速度为 1–2 m²/分钟。
• 超声波 A 扫和 C 扫：定量粘接层检测的行业标准。C 扫提供整个面板区域的粘接状况彩色编码图。穿透式超声优选用于蜂窝板，因为它对芯材深度变化不敏感。典型检测速度为 0.5–1.0 m²/分钟。
• 剪切散斑干涉法（电子散斑干涉术）：一种非接触式光学方法，通过施加轻微真空或热载荷并测量表面变形场来检测亚表面脱粘和芯材损伤。特别适用于薄蒙皮蜂窝板，检测速度可达 5 m²/小时。
• 热成像法：主动热成像使用热灯或闪光灯向面板表面施加热脉冲，然后红外相机记录冷却曲线。脱粘区域由于热传递减少而呈现为热点。该方法非常适合已在役面板的现场检测。

B2B 买家常见问题

问：定制碳纤维蜂窝夹芯板的典型交期是多久？

答：交期因面板复杂度和制造方法而异。采用热压罐固化工艺的标准平板（铝或 Nomex 芯材）通常需要设计批准后 6–8 周，包括芯材采购 2 周、预浸料采购 1 周（如未备库存）、铺层和固化 2–3 周、无损检测和最终加工 1 周。OOA 工艺可缩短至 4–6 周，消除了热压罐排期瓶颈。采用 RTM 或共固化嵌件的复杂三维面板需额外 3–5 周用于模具制造。紧急需求可选择加急服务（加价 25–35%），标准面板可在 3–4 周内交付。

问：如何防止碳纤维面板与铝蜂窝芯材之间的电偶腐蚀？

答：碳-铝电偶对是混合夹芯板中一个众所周知的问题。三种标准缓解措施：（1）在碳面板和铝芯材之间放置一层玻纤隔离层——通常为一层 80–120 g/m² 的 E 玻璃或 S 玻璃织物，提供 >10 MΩ 的电气隔离。（2）铝芯材在粘接前进行铬酸盐转化涂层（MIL-DTL-5541 Class 1A）或防腐蚀底漆处理。（3）边缘和紧固件孔必须使用聚硫或环氧边缘密封胶密封，防止水分进入芯材。对于船舶和高湿度环境，强烈建议使用 Nomex 芳纶芯材以完全消除电偶风险。

问：热压罐固化蜂窝板能达到什么样的尺寸公差？

答：航空级热压罐固化蜂窝夹芯板的典型尺寸公差为：长度和宽度 ±0.5 mm（2 m 以内），±1.0 mm（2–4 m）；厚度 ±0.13 mm；平面度 0.5 mm/300 mm；边缘垂直度 ±0.5°；CNC 钻孔位置公差 ±0.25 mm。OOA 工艺的公差略宽松：厚度 ±0.20 mm，平面度 0.8 mm/300 mm。这些公差假设经过机械加工（非固化状态）的边缘和钻孔操作中的精密夹具。在设计评审阶段与供应商讨论公差要求至关重要，因为更严格的公差会显著增加制造成本——平面度要求从 0.5 mm/300 mm 提高到 0.25 mm/300 mm 可使面板成本翻倍。
