碳纤维复合材料风电叶片高周疲劳（HCF）测试技术指南，涵盖IEC 61400-23认证要求、ASTM D3479/D7774恒幅和谱加载协议、碳纤维/环氧树脂层压板的S-N曲线生成、通过声发射和热成像进行的损伤进展监测、合格判定标准（包括刚度退化阈值和剩余强度验证）以及使用威布尔分布进行疲劳寿命预测的统计分析。包含真实的测试数据表和碳纤维主梁帽及剪切腹板的典型失效模式。

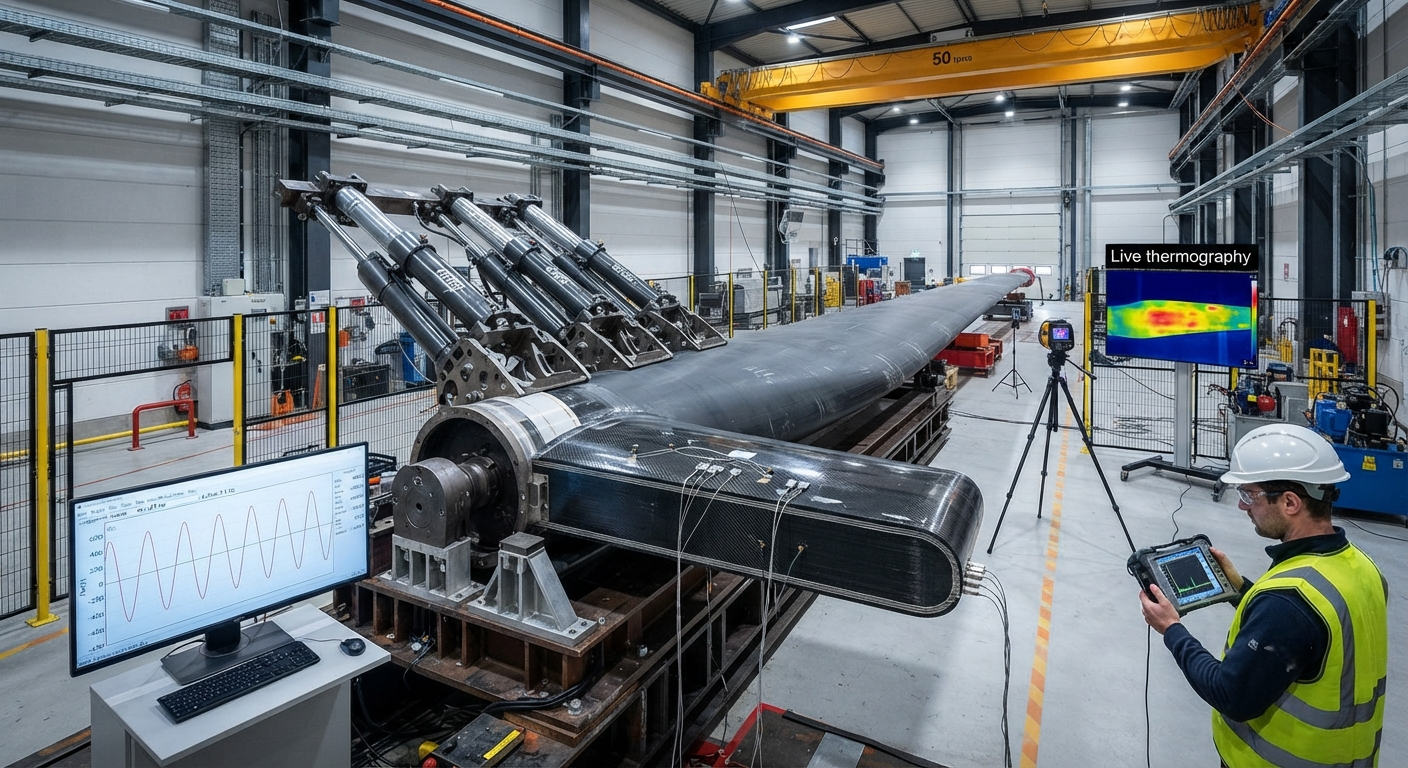

疲劳测试在风电叶片认证中的关键作用
在现代多兆瓦级风力发电机中，碳纤维复合材料已成为风电叶片主梁帽、剪切腹板和根部过渡段的首选材料。海上风电叶轮直径现已超过170米，叶尖速度常达80–90米/秒，使叶片结构承受复杂的循环载荷，在20–25年设计寿命内累积10⁷至10⁸次载荷循环。高周疲劳（HCF）——定义为超过10⁴次循环、应力幅低于材料屈服点的疲劳载荷——是这些大型复合材料结构的主要失效机制。与存在明显疲劳极限的金属部件不同，碳纤维复合材料表现出持续下降的S-N响应，没有明确的持久极限，这使得标准化疲劳测试和明确定义的合格判定标准对IEC 61400-23认证至关重要。
全球风电装机容量现已超过900 GW，海上风电机组单片叶片的更换成本在20万至150万美元之间。根据风能研究所的故障数据库，2019年至2025年间报告的疲劳引起的叶片失效占所有风电结构事故的14%，每次失效事件的平均停机时间为45天。对于碳纤维叶片制造商及其B2B复合材料供应商来说，通过认可的测试证明HCF性能不仅是认证要求，更是关键的风险管理和竞争差异化工具。
适用标准和测试协议
碳纤维风电叶片的HCF性能认证由一系列国际标准管理：
| 标准 | 范围 | 测试类型 | 碳纤维复合材料的关键要求 |
|---|---|---|---|
| IEC 61400-23 | 全尺寸叶片结构测试认证 | 全尺寸循环加载（挥舞和摆振方向10⁶–10⁷次循环） | 按设计载荷谱加载；疲劳验证最少10⁶次循环；测试期间最大刚度退化5%；达到目标循环数的80%之前不允许出现可见损伤 |
| ASTM D3479 | 聚合物基复合材料恒幅拉-拉疲劳 | 试片级（250×25×2 mm），R比=0.1，5–10 Hz | 应力水平为静态极限拉伸强度的30–80%；每个应力水平最少5个试样用于S-N曲线生成；持久极限定义为10⁷次循环不失效 |
| ASTM D7774 | 复合材料恒幅弯曲疲劳 | 四点弯曲试片（150×25×4 mm），3–8 Hz | 挠度控制在静态弯曲强度的25–70%；持久极限时模量保持率≥85%；尤其适用于剪切腹板和尾缘层压板 |
| ISO 13003 | 循环载荷下纤维增强塑料的疲劳测试 | 试片、子元件和部件级疲劳测试的总框架 | 规定测试频率限制以避免滞后加热（CF/环氧最高10 Hz）；5 Hz以上需监测温度；最少10个有效试样进行统计分析 |
| DNV-ST-0376 | 复合材料叶片设计与认证 | 部件级（主梁帽、剪切腹板子元件，最长3米） | 要求恒幅和谱加载；验收标准：2倍设计寿命等效循环后无渐进损伤；谱加载后剩余强度≥初始UTS的90% |
碳纤维/环氧层压板的S-N曲线生成
风电叶片用碳纤维/环氧复合材料的疲劳行为由应力-寿命（S-N）关系表征，遵循幂律衰减，无明确的疲劳极限。常用于主梁帽的标准模量碳纤维/环氧单向层压板（60%纤维体积分数）的代表性S-N数据如下：
| 最大应力水平（% UTS） | 应力幅（MPa），R=0.1 | 中位疲劳寿命（N₅₀） | 分散范围（N₁₀–N₉₀） | 失效模式 |
|---|---|---|---|---|
| 80% | 648 | 2.3 × 10³ | 1.1–4.8 × 10³ | 纤维主导断裂，带纵向劈裂 |
| 70% | 567 | 1.8 × 10⁴ | 7.2 × 10³–4.5 × 10⁴ | 纤维断裂簇，伴基体开裂 |
| 60% | 486 | 1.5 × 10⁵ | 5.8 × 10⁴–3.9 × 10⁵ | 纤维/基体界面的基体裂纹萌生，横向裂纹累积 |
| 50% | 405 | 8.2 × 10⁵ | 2.9 × 10⁵–2.3 × 10⁶ | 分布式基体开裂，铺层界面初期分层 |
| 45% | 365 | 3.1 × 10⁶ | 1.1 × 10⁶–8.7 × 10⁶ | 基体微裂纹，刚度退化≤8% |
| 40% | 324 | 1.2 × 10⁷（估计） | 4.5 × 10⁶–>10⁷ | 无可视损伤；刚度保持率>92% |
注：数据代表T700级碳纤维/环氧单向层压板（60% FVF），在R=0.1、8 Hz频率、室温（23°C±3°C）下测试。实际性能因纤维类型、树脂体系、纤维体积分数、铺层顺序和环境条件而异。
疲劳损伤监测与合格判定标准
在碳纤维风电叶片结构的HCF测试中，必须进行实时损伤监测以检测疲劳损伤的发生和进展。IEC 61400-23和DNV-ST-0376规定三种互补技术：
声发射监测：在关键位置——主梁帽中点、剪切腹板-翼缘连接处和最大弦长处——粘接压电传感器。在循环加载期间，跟踪声发射命中率、振幅分布和累积能量。声发射命中率比基线率增加5倍或更多定义为显著损伤的开始。
刚度退化监测：全尺寸叶片疲劳测试的主要合格判定标准是整体叶片刚度的演变，以叶片尖端载荷-挠度曲线的斜率衡量。IEC 61400-23规定疲劳测试期间刚度退化不得超过5%。对于碳纤维主梁帽的子元件测试，刚度损失10%通常定义为技术失效标准。
热成像：红外热成像检测损伤部位滞后加热。对于在5 Hz以上频率测试的碳纤维复合材料，局部温升超过环境基线10°C指示损伤累积。如任何点表面温度超过60°C，必须暂停测试。
统计分析：疲劳寿命预测的威布尔分布
碳纤维复合材料的疲劳寿命数据表现出显著的分散性——在任何给定应力水平下，循环计数通常出现一到两个数量级的差异。IEC 61400-23和DNV-ST-0376要求使用两参数威布尔分布进行统计表征。碳纤维叶片材料认证的验收标准是设计应力水平下的B₁₀寿命（10%失效概率）必须至少为目标疲劳寿命的两分之一。
常见问题
碳纤维风电叶片的高周疲劳和低周疲劳有何区别？
高周疲劳指应力幅低于材料屈服点的情况，失效发生在10⁴到10⁸次循环后，是正常风况下风电叶片运行的主导机制。低周疲劳指高应力幅下少于10⁴次循环的失效，主要与极端事件相关。叶片认证要求对两种机制进行测试。
在风电叶片应用中，碳纤维的疲劳性能与玻璃纤维相比如何？
碳纤维复合材料展现出显著优于E-玻璃纤维复合材料的疲劳性能。疲劳强度比（10⁶次循环应力/静态UTS）方面，碳纤维/环氧达到0.45–0.50，而E-玻璃纤维/环氧仅达0.25–0.35。碳纤维的比疲劳强度（疲劳强度除以密度）是玻璃纤维的3–4倍。
测试中碳纤维风电叶片最常见的疲劳失效模式有哪些？
最常见模式包括：铺层递减处主梁帽分层（34%）、主梁帽与剪切腹板间粘接接头失效（28%）、压缩侧主梁帽屈曲诱导分层（18%）、尾缘粘接接头分离（12%）和根部连接螺栓/衬套疲劳（8%）。
