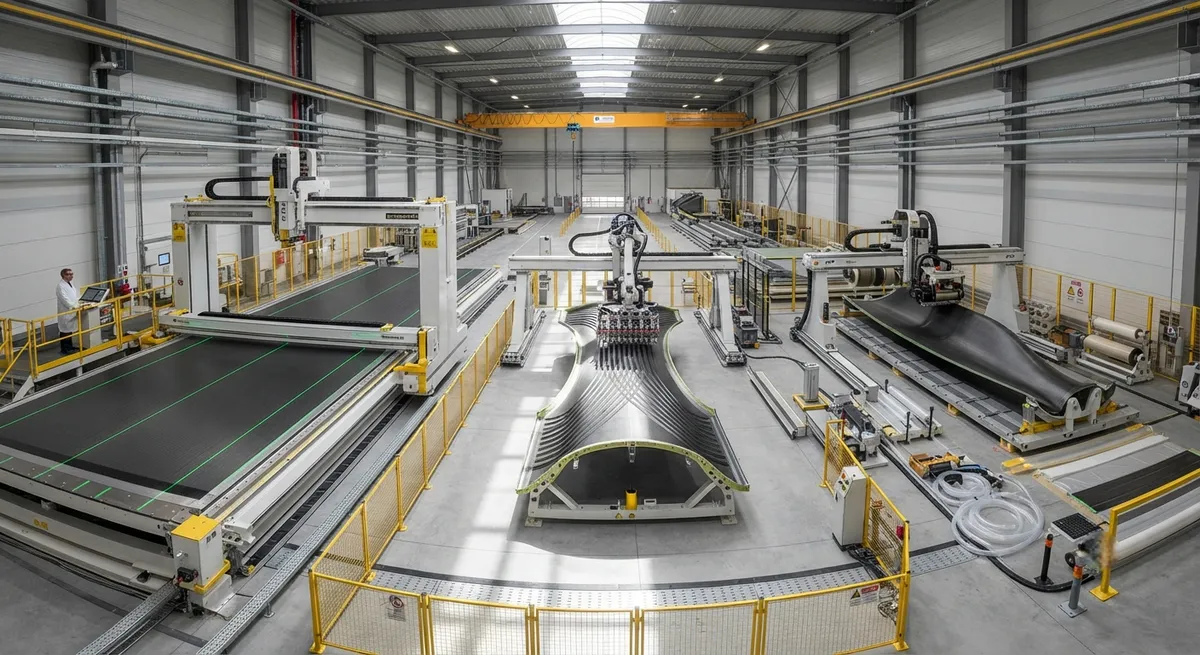

干纤维铺放 vs 自动铺带 vs AFP：航空领域的材料利用率和沉积速率对比

ATL、AFP和干纤维铺放技术在航空复合材料制造中的详细对比。分析涵盖沉积速率、材料利用率（85–99%）、资本设备成本以及生产应用中的技术选择指南。

自动化沉积技术概览

航空工业对大型复合材料结构——从波音787机身段到空客A350机翼蒙皮——的日益采用，推动了自动化纤维沉积技术的持续演进。三种主要工艺主导着制造领域：自动铺带（ATL）、自动纤维铺放（AFP）以及新兴的干纤维铺放（DFP）技术。每种系统在材料利用率、沉积速率和资本设备成本方面都有显著优势，直接影响航空制造经济性。

了解这些工艺之间的技术差异对航空制造商根据具体应用要求选择沉积技术至关重要。本比较从多个性能维度评估每种技术，使用来自量产级安装的当前行业数据。

参数	ATL（自动铺带）	AFP（自动纤维铺放）	DFP（干纤维铺放）
典型材料宽度	75–300 mm	3.2–12.7 mm	6.4–25.4 mm
沉积速率 (kg/h)	15–50	5–20	8–30
材料利用率	85–92%	92–98%	95–99%
设备资本成本（百万美元）	2.0–4.5	1.5–3.5	1.8–3.8
铺放表面曲率	仅缓曲（R > 3 m）	复杂（R > 0.5 m）	中等（R > 1.0 m）
丝束导向能力	有限	优秀	良好
后处理要求	热压罐固化	热压罐固化	树脂灌注+固化
模具复杂性	中等	高	中高
操作员培训（月）	3–6	6–12	4–8

自动铺带（ATL）

ATL是最成熟的自动化沉积技术，工业应用可追溯至1970年代。该工艺使用宽预浸带卷（75–300 mm宽），通过计算机控制的龙门架或机械手头施加。胶带从卷轴通过加热压实辊输送到模具表面，同时去除和收集背衬膜。

ATL系统擅长制造大型缓曲面部件，宽带宽度提供高沉积速率。典型应用包括机翼蒙皮、机身壁板和翼梁帽。主要限制是几何约束——ATL由于宽带格式无法导航小半径或复杂轮廓，标准系统面内曲率最小半径限制在约3米。

ATL的材料利用率通常在85%至92%之间，废料主要在面板边缘产生，胶带需修剪以匹配零件轮廓。现代ATL系统配备了激光投影铺层边界验证和自动废料管理系统，相比早期型号利用率提高了5–8%。量产ATL系统的沉积速率范围为15至50 kg/h，具体取决于材料宽度和铺放速度。

自动纤维铺放（AFP）

AFP技术使用多根窄丝束带（通常为3.2–12.7 mm宽），通过机器人铺放头同时施加。系统可以独立起停和切割每根丝束，实现精确的铺层形状定义和纤维取向控制。现代AFP头通常同时处理8至32根独立丝束，部分生产系统以32丝束运行，沉积速率接近20 kg/h。

AFP的关键优势在于能够制造具有小半径和可变厚度剖面的复杂几何形状。丝束导向——受控的曲线铺放——可实现沿主应力轨迹的载荷优化纤维路径，相比传统直纤维层压板显著提高结构效率。这一能力使AFP成为机身段（波音787、空客A350）、发动机风扇机匣和复杂加强筋几何形状的首选工艺。

AFP的材料利用率达到92–98%，是预浸料工艺中最高的。窄丝束格式最小化了边缘修剪废料，起停能力允许精确的铺层形状定义。然而，多个丝束端管理增加了系统复杂性和维护要求。相邻丝束之间的间隙和重叠必须严格控制，通常在±0.5 mm公差内，以防止固化层压板中出现孔隙或富树脂区域。

干纤维铺放（DFP）——新兴替代方案

干纤维铺放是自动化沉积技术中的最新进入者，结合了AFP的元素与干纤维增强材料和液体树脂灌注。DFP不使用预浸料，而是沉积干碳纤维丝束，随后使用真空辅助树脂传递模塑（VARTM）或类似灌注工艺进行树脂灌注。

DFP的根本优势在于材料利用率接近99%，因为干纤维丝束比预浸料更容易返工——错位的丝束可以在树脂灌注前重新调整，而不影响材料性能。此外，干纤维具有无限制的室温储存寿命，消除了冷储存物流和出库时间跟踪要求，这些要求增加了预浸料材料成本的15–25%。

当前生产DFP系统的沉积速率为8至30 kg/h，在产能方面介于AFP和ATL之间。该工艺特别适用于热压罐固化不切实际的超大结构（风力涡轮机叶片、船体、大型航空组件）。多家OEM正在评估将DFP用于下一代飞机项目，其中高沉积速率和低模具成本的组合可将总体制造成本相比AFP-热压罐工艺降低20–30%。

成本对比分析

成本因素	ATL	AFP	DFP
设备资本（百万美元）	2.0–4.5	1.5–3.5	1.8–3.8
材料成本溢价vs预浸料	基准	+0–5%	−10–20%
热压罐循环成本（$/件）	$800–2,500	$800–2,500	$0（非热压罐）
模具成本（$/件，摊销）	$50–150	$80–250	$30–80
冷储存物流（%总成本）	15–25%	15–25%	0%
总制造成本（相对）	1.0x（基准）	0.85–1.0x	0.7–0.85x

技术选择指南

最佳沉积技术取决于具体的零件几何形状、生产量和成本目标：

选择ATL用于大批量生产的大型缓曲面面板（机翼蒙皮、机身壁板），沉积速率优先于几何复杂性。
选择AFP用于需要丝束导向、铺层递减和可变厚度剖面的复杂几何形状（机身段、发动机部件、复杂加强筋）。
选择DFP用于热压罐固化不切实际的超大结构，或非热压罐工艺和降低材料成本为主要驱动力的项目。
考虑混合方法在单个制造单元内结合ATL（用于平面/缓曲面区域）和AFP（用于复杂特征），以优化整个零件的产量和材料利用率。

常见问题

哪种技术的沉积速率最高？

ATL目前提供最高的沉积速率，为15–50 kg/h，其次是DFP（8–30 kg/h）和AFP（5–20 kg/h）。但有效吞吐量必须考虑材料利用率——AFP更高的利用率（92–98% vs ATL的85–92%）意味着更少的材料浪费，这使得AFP尽管原始沉积速率较低，但对复杂几何形状更为经济。

干纤维铺放能否在航空应用中替代AFP？

不能完全替代。DFP适用于大型、主要为二维的结构，其中非热压罐工艺具有成本优势。然而，AFP对于需要精确丝束导向、激进铺层递减和小半径能力的复杂三维几何形状仍然是必需的。当前的航空认证框架也更成熟地支持预浸料-热压罐工艺，造成了有利于AFP用于安全关键主结构的监管惯性。

从ATL过渡到AFP或DFP需要多少资本投资？

从ATL过渡到AFP通常需要150–350万美元购买新的AFP系统，加上相关的模具升级，每个沉积单元总投资在200–500万美元。过渡到DFP涉及类似的设备成本（180–380万美元）加上树脂灌注系统集成（20–50万美元）。总投资通常通过改善材料利用率、降低热压罐能源成本和DFP情况下消除冷储存物流在2–4年内收回。
