碳纤维复合材料碰撞吸能设计的工程分析 — 涵盖渐进压溃机理、触发设计、材料架构优化以及汽车前端结构的验证测试。

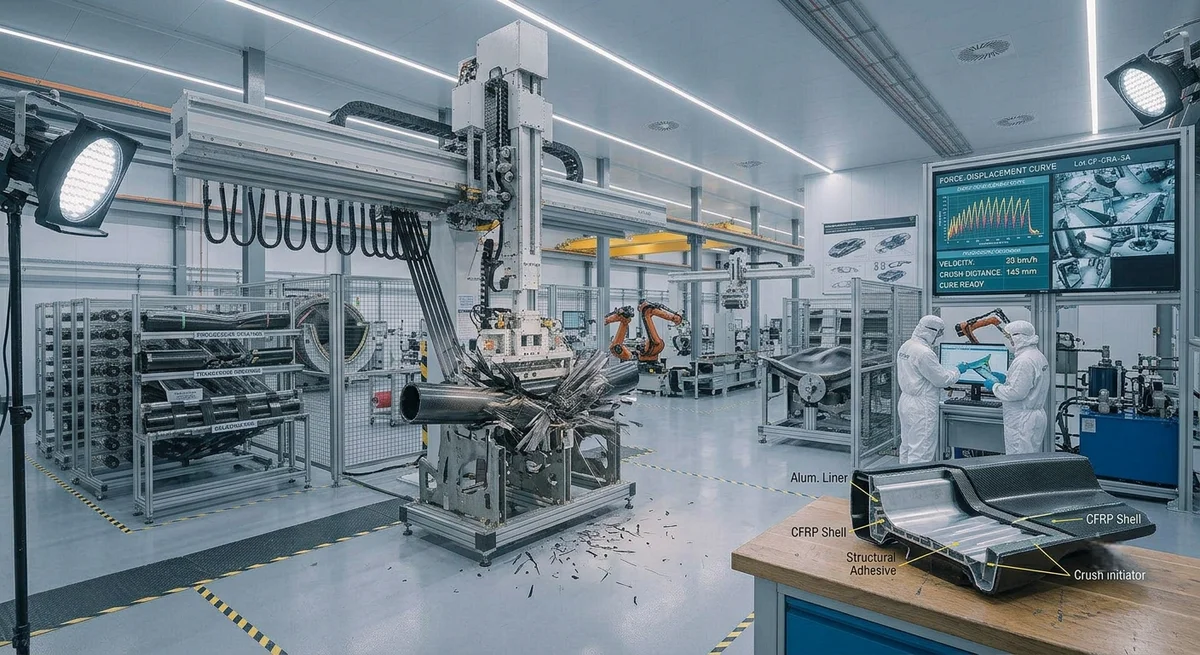

引言
随着汽车行业加速轻量化以提升电动车续航和燃油效率，碳纤维复合材料在主要承载结构中的应用越来越广泛。与通过塑性变形吸能的钢和铝不同，碳纤维通过受控的脆性断裂吸能：纤维断裂、基体开裂、分层和碎片摩擦。掌握这种渐进压溃行为对于寻求将碳纤维整合到碰撞关键结构中的汽车OEM至关重要。
| 参数 | CFRP准各向同性 | CFRP编织管 | 铝6061-T6 | 钢板DP590 |
|---|---|---|---|---|
| 比吸能 | 55–75 | 70–95 | 18–25 | 12–18 kJ/kg |
| 压溃力效率 | 0.65–0.80 | 0.75–0.90 | 0.85–0.95 | 0.80–0.90 |
| 20kJ所需重量 | 0.27–0.36 | 0.21–0.29 | 0.80–1.11 | 1.11–1.67 kg |
CFRP渐进压溃机理
- 纤维断裂 (40–55%): 纤维弯曲至临界曲率半径后拉伸断裂。
- 层间分层 (20–30%): I型和II型分层裂纹在主压溃区前方扩展。
- 基体开裂 (10–20%): 树脂微裂纹通过裂纹萌生和扩展吸收能量。
- 碎片间摩擦 (5–15%): 压碎的碎片与前进的压溃面摩擦耗能。
触发起动设计
| 类型 | 峰值载荷降低 | CFE提升 |
|---|---|---|
| 45°外倒角 | 30–40% | +0.10–0.15 |
| 凹痕/凹陷 | 25–35% | +0.08–0.12 |
| 插塞式(金属) | 40–55% | +0.15–0.20 |
纤维架构优化
- ±45°层占50–70%: SEA可达70–95 kJ/kg。
- 编织 vs 单向: 编织管SEA 70–95, 单向55–75 kJ/kg。
- 薄层技术(20–40 gsm): 增加断裂面积40–60%, SEA提高15–25%。
- 混杂(CF/GF): 10–20%玻璃纤维可使CFE从0.70提升至0.85。
混合碰撞结构
- CFRP外壳+铝内衬: BMW i3/i8前碰撞梁采用。
- CFRP触发+钢主体: CFRP碰撞起动模块吸收初始15–25 kJ。
- 可更换碰撞箱: 螺栓固定设计，$80–$200每个，碰撞后更换简便。
常见问题
碳纤维碰撞性能与钢和铝的对比？
CFRP每单位质量吸收的能量是钢的3–5倍，铝的2–4倍。但失效模式不同——CFRP呈锯齿形载荷特征，峰值减速度脉冲可能高20–30%。现代混合CFRP-金属设计结合了两者优势。
CFRP碰撞结构的制造成本？
单个部件成本是冲压钢的3–8倍。系统层面，减重50–70%带来的悬架、制动、电池节省可抵消20–40%的CFRP溢价。混合结构中，CFRP碰撞箱每个$80–$200。
碰撞后碳纤维结构能否修复？
不能——CFRP碰撞结构的渐进压溃机理不可逆。大多数OEM规定完全更换。可更换的螺栓式CFRP碰撞箱设计正在成为标准做法。
碰撞吸能汽车安全渐进压溃CFRP碰撞箱轻量化设计
