CMC vs CFRP：陶瓷基复合材料何时在超高温航空应用中取代碳纤维

引言

航空工业对更高工作温度和更轻结构的持续追求，使得两种先进复合材料家族进入直接比较：陶瓷基复合材料（CMC）和碳纤维增强聚合物（CFRP）。尽管CFRP几十年来一直主导轻质结构应用，但新一代推进系统和超音速飞行器的出现创造了一个将聚合物基体推向其基本极限的热环境。

CMC系统通常由嵌入SiC或氧化物陶瓷基体中的碳化硅（SiC）纤维组成，可提供1200°C至1400°C的连续工作温度——远高于航空级CFRP的180°C至350°C范围。然而，这种热性能在制造复杂性、成本和比力学性能方面带来了折衷，这是每个B2B采购团队在做出材料选择决策前必须理解的。

本文提供了CMC和CFRP在七个关键参数上的数据驱动比较：温度极限、拉伸强度保持率、密度、制造周期时间、原材料成本、修复复杂性和应用成熟度。我们考察了GE9X发动机、F-35 Lightning II战斗机以及下一代超音速平台等领先航空项目的实际生产数据。

性能	CMC (SiC/SiC)	CFRP (IM7/8552)	单位
最高连续工作温度	1200–1400	180–350	°C
室温拉伸强度	300–450	1800–2800	MPa
800°C拉伸强度	280–420	不适用（基体分解）	MPa
密度	2.5–3.0	1.5–1.6	g/cm³
室温比拉伸强度	120–180	1125–1867	MPa/(g/cm³)
断裂韧性（KIC）	15–25	40–60	MPa·m1/2
1000°C抗氧化性	优秀（自钝化）	差（基体烧损）	—
单件制造周期	8–16周	1–4周	周
每公斤原材料成本	$2,500–$8,000	$50–$200	USD
无损检测复杂度等级	高（孔隙率、分层）	中等	1–5级

温度极限与基体退化

CMC和CFRP之间最根本的区别在于各自的温度上限。CFRP中使用的航空级环氧树脂基体——如HexPly 8552、Cycom 977-2和CYCOM 5250-4——在玻璃化转变温度（Tg）以上开始显著退化，标准环氧树脂通常在180°C至230°C之间，双马来酰亚胺（BMI）体系可达350°C。超过这些温度，聚合物基体发生断链、氧化甚至燃烧，导致承载能力灾难性丧失。

相比之下，CMC材料的基体来自陶瓷前驱体，这些前驱体已经处于完全氧化状态，或通过加工形成稳定的氧化物相。熔渗法制备的SiC基CMC仅在1200°C以上才开始出现可测量的蠕变，而氧化物-氧化物CMC可在1000°C至1100°C下连续使用而不会显著退化。这大约800°C至1000°C的使用工作温度差异从根本上决定了每类材料的应用领域。

对于燃气涡轮发动机热段部件——涡轮护罩、燃烧室衬套、喷嘴——气体路径温度经常超过1200°C，CFRP完全无法使用。CMC已成为首选材料，GE航空的LEAP发动机采用了CMC涡轮护罩，可在比同类镍基高温合金高100°C至150°C的温度下运行，而重量仅为三分之一。

制造工艺与成本分析

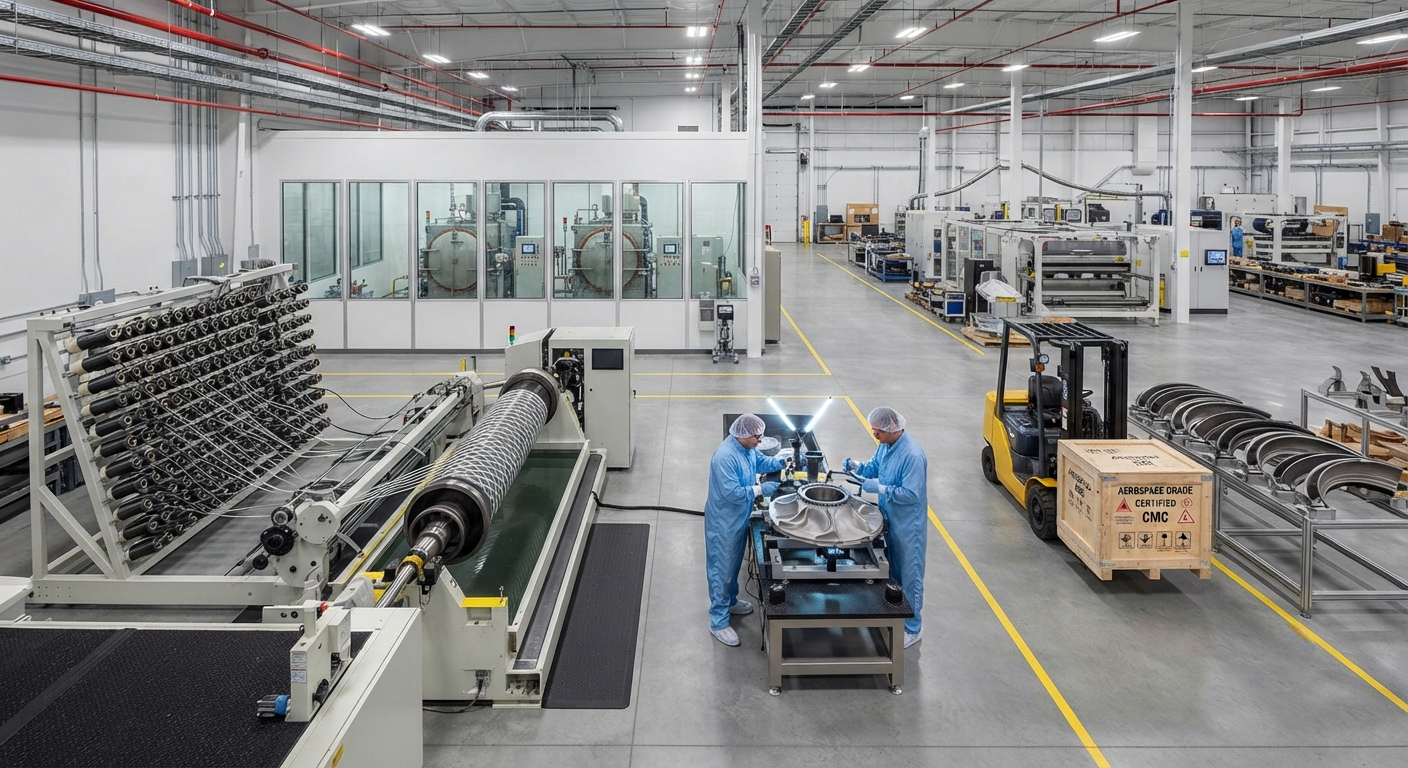

CFRP的制造范式——热压罐固化、树脂传递模塑（RTM）或自动纤维铺放（AFP）——在180°C至400°C和3至10巴压力下运行，周期为数小时至数天。典型的航空CFRP机身壁板可以在一周内完成铺层、固化和检测。相比之下，CMC制备需要多次高温热解和渗入循环，每次在1000°C至1600°C的惰性气氛下持续24至72小时。

化学气相渗入（CVI）、聚合物渗入热解（PIP）和熔渗（MI）是三种主要的CMC制造路线。每种都有不同的成本和性能特征：

• 化学气相渗入（CVI）：生产纯度最高的基体和最佳高温性能。需要4–8次渗入循环，每次24–72小时。纤维体积分数达到40–45%。单炉设备资本投入超过500万美元。东芝和通用电气是主要的工业实施者。
• 聚合物渗入热解（PIP）：资本投入较低，每系统约100–200万美元。需要5–10次渗入-热解循环。纤维体积分数可达35–40%。较高的残余孔隙率（12–18%）限制了最终温度能力。
• 熔渗（MI）：周期最快——通常2–3次渗入步骤。可生产近净形部件，孔隙率最低（2–5%）。硅熔体与碳反应形成SiC基体，但残余硅将连续使用温度限制在约1200°C。GE的LEAP和GE9X发动机CMC部件使用MI工艺。

从成本角度看，CFRP每公斤原材料比CMC便宜约30至100倍。然而，如果按每单位温度能力的成本来评估——即每公斤成本除以最高工作温度——差距明显缩小。CMC以$5,000/kg提供1300°C的工作温度，相当于每°C每公斤$3.85；而CFRP以$100/kg提供250°C，相当于每°C每公斤$0.40。对于没有其他材料系统能在所需温度下运行的部件，这种成本效率比变得具有竞争力。

重量比较与结构效率

比强度和比刚度是航空航天结构的关键指标。在室温下，CFRP的比拉伸强度为1125至1867 MPa/(g/cm³)——大约是CMC的6至10倍。这使得CFRP在低于200°C工作的主、次机身结构中具有压倒性优势，如机翼蒙皮、机身筒体和尾翼部件。

然而，在高温下重量比较发生逆转。在800°C时，CFRP的残余结构能力为零——聚合物基体已完全分解。CMC在800°C时保留了室温拉伸强度的80–93%，提供了在该温度下任何金属或聚合物基复合材料都无法达到的有效比强度。对于热段部件，CMC的结构重量通常比等效镍基高温合金部件轻50–70%，同时提供相当甚至更好的耐久性。

为波音777X提供动力的GE9X发动机提供了最引人注目的大规模演示。每台发动机包含约35千克的CMC部件——涡轮护罩、燃烧室衬套和喷嘴部件——与高温合金等效部件相比，每台发动机节省约180千克重量。在双发飞机30,000至40,000飞行循环的使用寿命中，这一重量节省相当于每架飞机减少约150万公斤燃料消耗。

应用领域边界

CMC和CFRP应用空间的划分主要由工作温度决定，但其他因素包括抗冲击性、湿敏性、导电性和维修基础设施也影响材料选择。

应用	工作温度	首选材料	原因
涡轮护罩	1200–1400°C	CMC (SiC/SiC)	温度要求超出聚合物能力
风扇叶片	80–150°C	CFRP	优越的比强度和疲劳性能
燃烧室衬套	1300–1600°C	CMC+EBC	环境屏障涂层防止蒸汽氧化
机身蒙皮	−55到80°C	CFRP	密度优势和制造成本
超音速前缘	1800–2200°C	CMC (C/C或C/SiC)	超过CMC极限需要烧蚀冷却
排气喷嘴	600–900°C	CMC (氧化物/氧化物)	温度和抗氧化性的平衡
火箭喷管延伸段	2000–3000°C	碳/碳CMC	烧蚀和辐射冷却机制

常见问题

CMC能否使用与CFRP相同的修复技术？

不能。CFRP修复方法——斜接修复、粘接补片和机械紧固——不能直接应用于CMC。陶瓷基复合材料需要专门的修复技术，如陶瓷浆料渗入后局部热处理，或应用预陶瓷聚合物补片后进行原位热解。这些修复通常恢复60–80%的原始强度，而CFRP斜接修复可实现85–95%的强度恢复。CMC的修复基础设施目前仅限于OEM和专门的维修设施，而CFRP修复在全球MRO站中广泛可用。

未来十年CMC材料的成本趋势如何？

行业分析师预测，受产量增加、纤维制造工艺改进和低成本前驱体路线开发的推动，CMC原材料成本将在未来十年内下降30–50%。根据CompositesWorld行业报告预测，CMC市场预计将从2024年的大约35亿美元增长到2035年的80–100亿美元。关键驱动因素包括陆基发电涡轮机的采用（其重量约束较宽松但有类似的温度要求）以及CMC在商用飞机刹车系统中的扩展。然而，CMC不太可能达到CFRP级别的成本平价；原材料和加工成本的基本差异将维持显著的价格差距。

CMC和CFRP在飞机结构防雷击方面如何比较？

CFRP的电导率固有地较低（面内约1000–10,000 S/m，厚度方向接近零），需要明确的防雷击措施——通常是外层铺层中的扩展铜箔或铝网。CMC，特别是SiC/SiC复合材料，电导率甚至更低（约10–100 S/m），不适合作为没有额外金属接地的雷电流传导路径。对于在非关键雷击区域使用CMC的飞机应用（如发动机短舱和排气部件），与主电流路径隔离就足够了。对于在机翼或机身表面使用的CMC，必须集成金属保护层。

结论

航空航天应用中CMC和CFRP之间的选择本质上是一个基于温度的决策，结构效率和成本在每个温度区间内作为次要区分因素。对于低于300°C的部件，CFRP因其优越的比强度、较低的制造成本、成熟的维修基础设施和已建立的认证基础而保持最佳选择。对于暴露在800°C以上连续温度的部件，CMC是唯一的高级复合材料选择，尽管材料成本显著更高，但与高温合金相比可节省50–70%的重量。

中间区域——300°C至800°C——代表了一个快速发展的设计空间，两种材料类都在寻找特定应用。氧化物-氧化物CMC和基于BMI的高级CFRP在此区间竞争，选择取决于具体任务剖面、抗氧化性要求和全寿命维护成本。对于B2B采购团队，关键要点是CMC和CFRP是互补而非竞争的技术，分别在航空航天平台的不同热领域服务。

随着产量规模扩大和制造技术成熟，两种材料家族之间的成本差异将缩小，CMC将扩展到目前由涂层高温合金服务的应用领域。未来五到十年，CMC将成为高温结构的标准设计选项，占据金属和聚合物复合材料都无法完全满足的材料性能空间。
