碳纤维车架铺层顺序优化：重量、刚度和骑行品质的平衡

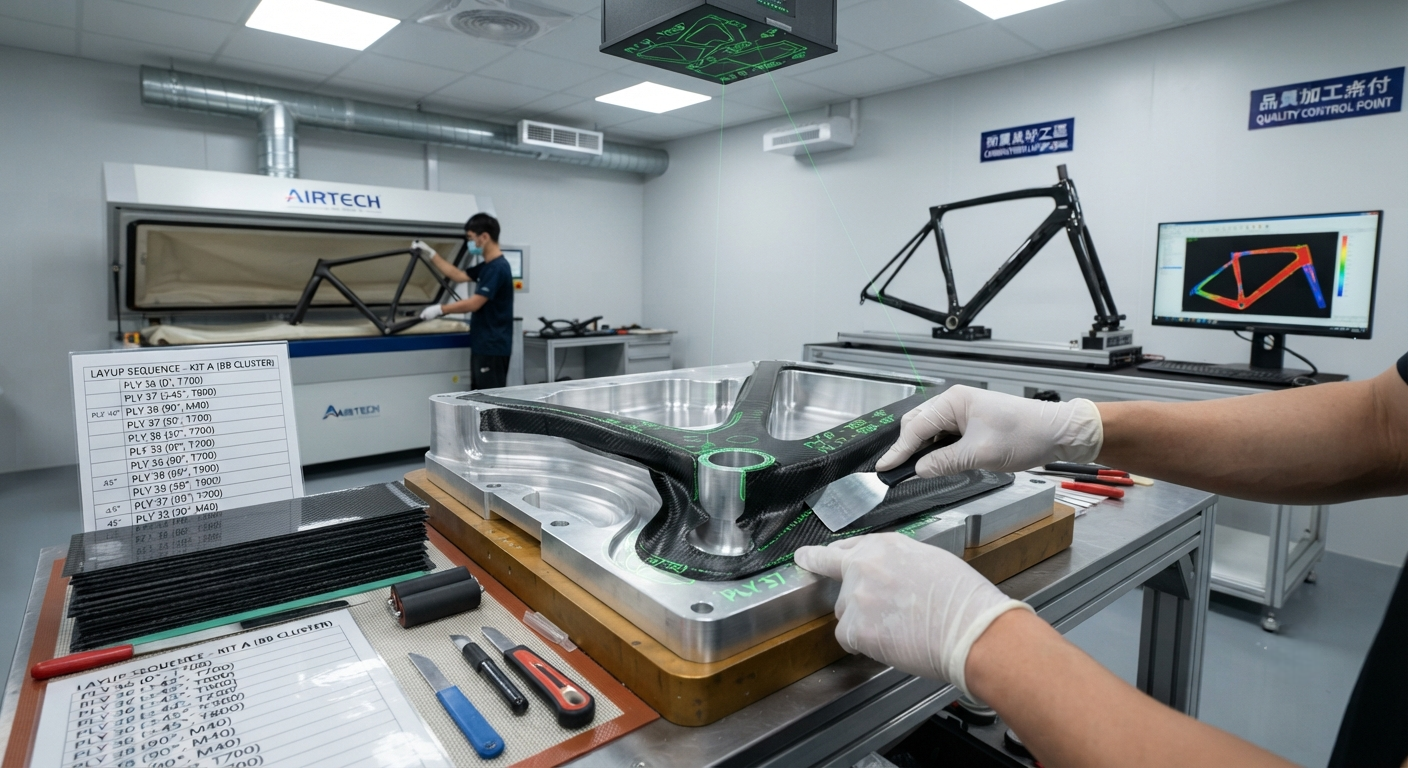

碳纤维自行车车架铺层设计的艺术与科学

碳纤维自行车车架设计在过去二十年中从手工艺发展为数据驱动的工程学科，其中铺层顺序优化已成为决定车架重量、刚度分布、骑行品质和耐久性的最关键因素。铺层顺序——每根车管和接头的铺层取向、堆叠顺序和材料选择序列——决定了车架如何响应踩踏载荷、制动力、路面振动和冲击事件。对于自行车OEM工程师而言，掌握铺层优化是区分能赢得世巡赛的车架与在疲劳载荷下灾难性失效的车架的关键。

一个现代碳纤维自行车车架通常由80–150片独立的碳纤维预浸料铺层组成，每片厚度0.08–0.25毫米，以精心设计的顺序排列在五通、下管、上管、立管、头管、后下叉和后上叉之间。车架上任一点的层压板厚度范围从轻载区域的0.5毫米（上管中部）到高应力连接处的8–12毫米（五通壳、头管）。

基本铺层取向原理

每根车管的力学行为由其组成铺层的取向决定。自行车车架设计中使用四种主要取向系列，每种都有不同的结构功能：

• 0°铺层（轴向）：与车管轴线对齐。这些铺层为踩踏效率提供轴向刚度——抵抗曲柄载荷下的下管弯曲和传动系统扭矩下的后下叉挠曲。高性能车架在下管和后下叉中使用总铺层的25–40%作为0°取向。将0°含量增加到45%以上会带来递减的刚度收益，同时增加不必要的质量。
• ±45°铺层（偏轴）：与车管轴线成±45°取向。这些铺层提供扭转刚度——抵抗转向输入时头管的扭转和冲刺载荷下五通的横向偏转。±45°铺层是骑行品质调校中最重要的取向，因为它们主导车架的阻尼特性。典型含量：下管和上管总铺层的30–50%，头管接头的40–55%。
• 90°铺层（环向）：垂直于车管轴线取向。这些铺层提供环向强度以抵抗制造过程中的内模压力，并提高抗石击和小型碰撞的冲击性能。它们还控制固化过程中的横向收缩，降低纤维起皱的风险。典型含量：主三角车管总铺层的10–20%。
• ±θ°中间铺层：相对于车管轴线在15°至35°之间的取向。这些铺层提供中间刚度特性，主要用于载荷路径在取向上过渡的车管接头处。它们还通过降低层间剪切应力集中来延迟铺层终止处分层的发生。

堆叠顺序优化

铺层的堆叠顺序——不仅仅是它们的单个取向——对车架性能有深远影响。堆叠顺序决定了层压板的弯曲刚度、层间剪切应力分布和抗自由边缘分层能力。自行车车架堆叠优化的核心原则包括：

• 对称堆叠：铺层顺序应关于层压板中面对称，以防止固化过程中的翘曲，并在正负弯曲载荷下保持一致的弯曲行为。下管的典型对称堆叠可能是[±45/0₂/90]s——中面两侧各6层，主层压板共12层。
• 表面铺层放置：±45°铺层应放置在外部表面，以最大化单位质量的扭转刚度（因为外部铺层对极惯性矩贡献最大）。这也提高了冲击损伤容限，因为受到路面碎屑撞击时±45°表面铺层比0°铺层更能抵抗开裂。大多数量产车架使用±45°织物（2×2斜纹或平纹）作为最外层外观层，兼具结构和美观功能。
• 0°铺层分组：轴向铺层应成对或三件成组地靠近层压板中面放置，以最大化轴向刚度而不产生过度的弯曲-扭转耦合。过于靠近表面放置的单向0°铺层会产生不对称刚度，在轴向载荷下引起扭转——这种现象称为弯曲-扭转耦合，会降低操控精度。
• 铺层终止排序：在铺层于车管接头或沿锥形车管段终止处，终止点应以3–5毫米间隔交错排列，终止方向在内表面和外表面之间交替。急剧终止——在同一位置终止超过两层——会产生应力集中，在疲劳载荷下引发分层。

车架位置	0°铺层 (%)	±45°铺层 (%)	90°铺层 (%)	±θ°铺层 (%)	总铺层数	典型厚度 (mm)
下管（中部）	30–40	35–45	10–15	5–10	12–18	1.2–1.8
下管（五通端）	35–45	30–40	8–12	8–12	40–60	4.0–6.0
上管（中部）	15–25	45–55	15–20	5–10	8–12	0.8–1.2
立管（中部）	25–35	35–45	12–18	5–10	10–16	1.0–1.6
头管接头	25–35	40–55	8–12	8–15	50–80	5.0–8.0
后下叉	35–45	25–35	10–15	5–10	14–20	1.4–2.0
后上叉	10–20	40–50	15–20	10–15	8–12	0.8–1.2
五通壳	30–40	35–45	8–12	10–15	60–100	6.0–10.0

纤维选择与混合结构

碳纤维增强类型的选择——标准模量（SM）、中模量（IM）、高模量（HM）或超高模量（UHM）——对车架重量、刚度和成本有显著影响。现代高性能车架越来越多地采用混合纤维结构，在单个铺层内组合多种模量等级，以在每个位置优化刚度重量比。

• 标准模量（230–250 GPa）：T700级纤维。用于中端车架（零售价$1,500–$3,500）的50–70%铺层和高端车架的30–50%铺层。提供最佳的综合强度、刚度和抗冲击性能。
• 中模量（280–320 GPa）：T800级纤维。用于高端车架（零售价$4,000–$8,000）的30–50%铺层。比SM纤维提供更高的比刚度，可实现等效车架刚度下8–12%的减重。
• 高模量（340–400 GPa）：M40级纤维。选择性使用（5–15%铺层）于高端和超轻车架（零售价$8,000以上）。以降低断裂应变为代价提供卓越刚度。
• 超高模量（400–460 GPa）：M55J级纤维。少量使用（2–5%铺层）在追求亚800克车架的超轻车型中。

常见问题

针对平衡刚度和舒适性的通用公路车架的优化铺层比例是多少？

耐力型公路车架的均衡铺层通常遵循25/45/20/10的比例：25% 0°轴向铺层用于踩踏刚度，45% ±45°偏轴铺层用于扭转刚度和振动阻尼，20% 90°环向铺层用于抗冲击性和制造稳健性，10%中间取向铺层用于接头过渡。这与纯竞赛车架（35/40/15/10）不同，通过将10%的0°铺层预算转移到±45°和90°铺层上。

铺层终止设计如何影响车架重量和耐久性？

铺层终止点的设计是碳纤维自行车车架铺层优化中最关键且最常被忽视的方面之一。每个铺层终止点在层压板中产生不连续性，从而产生层间剪切应力集中。不良的终止点设计是车架疲劳失效的主要原因（约40%的碳纤维车架保修索赔涉及起源于铺层终止点的分层）。

使用哪些无损检测方法来验证量产车架的铺层质量？

碳纤维自行车车架铺层质量的量产验证采用多层NDT方法。（1）目视检查（100%车架）。（2）超声波A扫描（抽检，5–10%车架）。（3）热成像（100%高端车架）。（4）X射线CT扫描（原型和审核，< 1%量产）。
