碳纤维的 AI 无损检测：复合材料制造的自动化缺陷检测

引言：复合材料制造中的质量控制挑战

无损检测是碳纤维复合材料制造中的关键瓶颈。与金属部件不同——后者的缺陷通常通过简单的目视检查和尺寸测量就能发现——复合材料内部隐藏着分层、孔隙、纤维扭曲、脱粘和夹杂物等隐蔽内部缺陷，这些缺陷可以在没有任何外部迹象的情况下大幅降低结构性能。传统的无损检测方法，包括超声检测、X射线计算机断层扫描和热成像，需要训练有素的操作员手动解读复杂的数据流，这一过程缓慢、主观，且越来越无法满足批量生产的需求。AI驱动的无损检测系统的出现正在改变这一格局，以超越人类能力的速度和精度实现自动化的缺陷检测、分类和量化。本文研究了碳纤维复合材料AI驱动无损检测的最新技术，涵盖了基础技术、实际实施案例、经济影响分析以及正在重塑复合材料制造质量保证的未来发展轨迹。

无损检测方式与AI集成方法

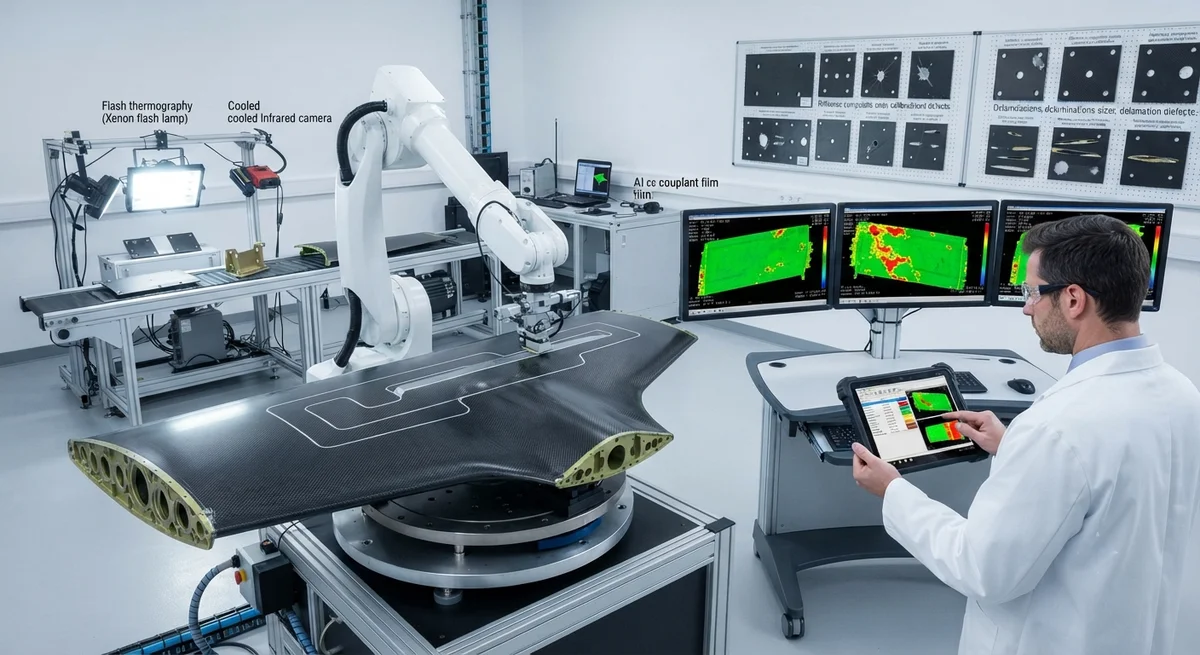

多种无损检测方式正在通过人工智能得到增强，每种方式适用于不同的缺陷类型和生产阶段。超声检测是复合材料最广泛使用的无损检测方法，利用高频声波（1–50 MHz）检测内部缺陷。AI增强的超声系统采用卷积神经网络分析C扫描图像，对分层和孔隙的缺陷检测精度达到95–99%，而人类操作员为80–90%。热成像检测在热激励后捕获复合材料结构的红外图像——AI算法分析热对比模式以识别亚表面缺陷，速度达到每分钟0.5–2 m²，实现100%在线检测。X射线CT扫描产生的体数据，AI系统可以在几分钟内完成分割和分类，而人工分析则需要数小时。

性能对比：AI-NDT vs. 传统方法

参数	AI增强超声	传统超声	AI热成像	人工目检
缺陷检测准确率	97–99%	80–90%	93–97%	60–75%
误报率	1–3%	5–15%	3–5%	8–20%
检测速度	0.5–2 m²/分钟	0.1–0.3 m²/分钟	0.5–2 m²/分钟	0.05–0.15 m²/分钟
最小可检测缺陷	0.2–0.5 mm	0.5–1.0 mm	0.5–1.5 mm	1.0–3.0 mm（仅表面）
检测成本（每件）	$3–12	$15–45	$2–8	$5–20

缺陷检测的深度学习架构

过去五年，深度学习在复合材料无损检测中的应用取得了快速发展。卷积神经网络仍然是基于图像的无损检测数据的主力——U-Net、ResNet和EfficientNet等架构已被适配用于复合材料检测，实现了超声C扫描和热成像图像中缺陷的像素级分割。最近，基于Transformer的架构在X射线CT扫描体数据上展现了优越的性能。生成对抗网络被用于数据增强——生成合成缺陷图像以训练模型应对生产数据中代表性不足的罕见缺陷类型。迁移学习在小数据集上的应用对缺乏深度学习所需百万标记图像的复合材料制造商尤其有价值。主动学习框架将人工标注负担减少了60–80%，使AI-NDT部署对中小型复合材料制造商变得可行。

实际实施案例研究

领先的航空航天复合材料制造商在AI-NDT采用方面处于前沿。波音公司在其787梦想飞机和777X项目的复合材料机翼生产设施中部署了AI增强超声检测系统，报告检测时间减少40%，误报减少60%。空客在西班牙伊列斯卡斯的A350机身面板生产线实现了AI热成像检测，在全生产速度下达到100%在线检测覆盖。在汽车领域，包括Carbon Revolution和ESE Carbon在内的碳纤维车轮制造商采用了AI驱动的视觉检测系统。风能叶片制造商——包括维斯塔斯、西门子歌美飒和LM Wind Power——正在部署AI-UT系统用于叶片主梁帽检测。

经济影响与投资回报分析

AI驱动的无损检测在碳纤维制造中的经济效益在多个价值驱动因素上都具有说服力。直接劳动力成本降低是最直接可量化的效益——自动化检测系统每个班次可替代2–4名无损检测技术员。废品减少是一个更大的价值驱动因素：AI系统在生产过程中更早地发现缺陷，在昂贵的下游操作（机加工、涂装、装配）应用于缺陷零件之前。早期缺陷检测将制造成本降低25–40%。AI-NDT系统部署的总投资回收期通常为8–14个月，年回报率为初始投资的200–400%。

实施挑战与解决方案

• 数据稀缺与标注负担：复合材料中的缺陷数据集本身有限。合成数据生成和迁移学习解决了这一问题。
• 跨几何形状的模型泛化：在平板检测上训练的模型可能不适用于曲面零件。结合CAD几何数据的多模态训练方法改善了泛化能力。
• 法规与认证障碍：航空航天应用要求无损检测过程经过认证。可解释AI技术正在开发以满足认证要求。
• 与现有MES和ERP系统的集成：AI-NDT输出必须输入制造执行系统以进行实时工艺调整。
• 操作员信任与工作流集成：将AI定位为决策支持工具而非替代品，结合透明置信度指标，可提高采纳率。

未来方向：下一代AI-NDT技术

几项新兴技术有望进一步推动碳纤维复合材料AI无损检测的发展。过程监控——将传感器直接集成到制造过程中——正在从研究实验室走向早期工业部署。数字孪生框架结合物理过程仿真与实时传感器数据正在开发中。边缘计算架构降低了延迟。多模态融合模型有望达到接近99.9%的缺陷检测精度。随着碳纤维产量持续增长，AI驱动的无损检测将成为经济高效、高质量复合材料制造中越来越重要的组成部分。

常见问题

AI缺陷检测与人工检测相比准确性如何？

AI增强的无损检测系统对常见缺陷类型（包括分层和孔隙）的检测准确率达到97–99%，而经验丰富的人类操作员为80–90%。

AI无损检测可以检测哪些类型的缺陷？

AI系统可以检测和分类10–15种不同类型的缺陷，包括分层、孔隙、纤维扭曲、脱粘、夹杂物、厚度变化、冲击损伤和基体开裂。

部署AI-NDT系统需要多少成本？

完整的复合材料检测AI-NDT工作单元成本为$80,000–250,000，具体取决于无损检测方式、扫描面积和自动化水平。

AI-NDT系统能否通过航空航天应用认证？

可以，但与传统NDT相比，认证需要额外的验证步骤。多个AI-NDT系统已获得特定检测应用的航空航天认证（NAS 410、EN 4179）。可解释AI技术正在开发中，以解决认证过程中的透明度要求。
