碳纤维高压釜固化3D打印模具 | 材料选择与成本节约

增材制造正在革新碳纤维复合材料的高压釜模具。对比高温FDM、SLA和SLS材料在铺层芯模、固化夹具和辅助模具中的应用——提供来自生产环境的真实成本和周期数据。

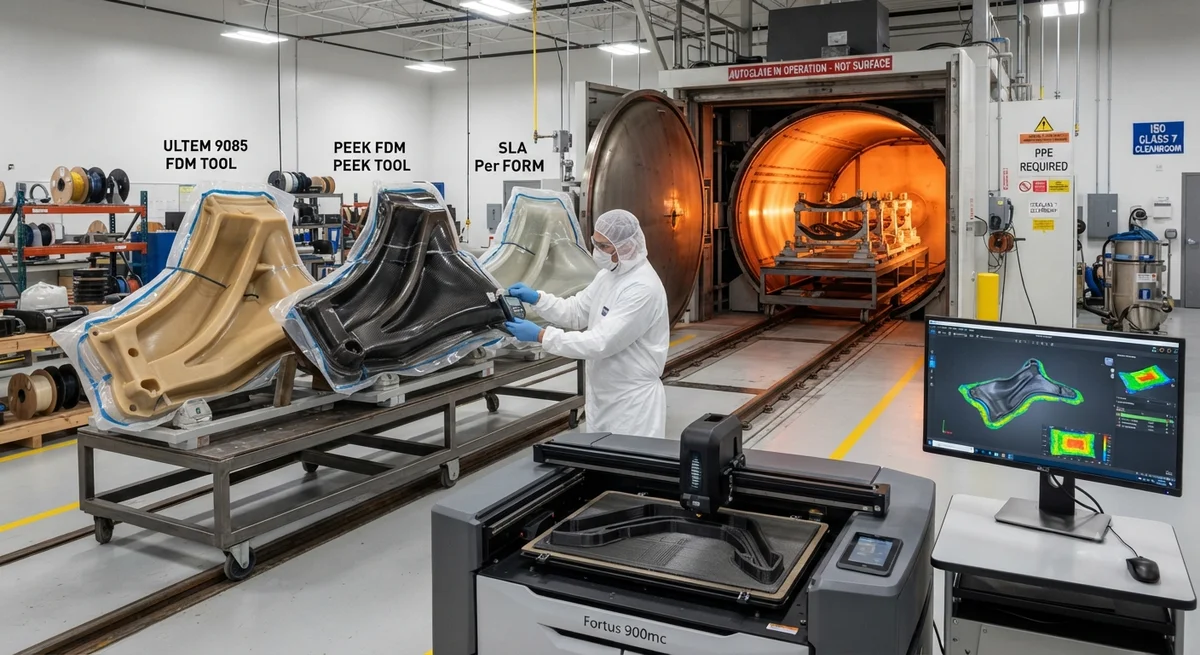

引言：碳纤维生产中的模具瓶颈

高压釜固化的碳纤维复合材料在所有复合材料制造工艺中提供了最高的力学性能——孔隙率低于1%，精确的纤维体积分数为55–65%，以及可重复的尺寸精度。然而，传统上实现这些结果所需的模具一直是主要的成本和进度瓶颈。钢、铝和因瓦合金模具的机加工时间需要8–16周，每个模具成本为15,000–80,000美元，并且需要全球范围内日益稀缺的熟练CNC程序员和五轴加工能力。

增材制造（3D打印）模具——使用高温热塑性和光敏聚合物——正在从根本上改变这一格局。航空航天、汽车和体育用品行业的复合材料制造商正在将其30–60%的传统模具替换为用于铺层芯轴、固化夹具、修边钻孔夹具和装配辅助工具的打印替代品。本文对适用于高压釜模具的3D打印材料和工艺进行了技术比较，并提供了来自在高达200°C固化周期和7巴高压釜压力下运行的设施的实际生产数据。

3D打印高压釜模具的材料选择

FDM：高温热塑性塑料

使用高性能热塑性塑料的熔融沉积成型（FDM）是高压釜模具中最广泛采用的3D打印方法。关键材料包括ULTEM™ 9085（PEI）、PEEK（聚醚醚酮）、PEKK（聚醚酮酮）和PPSU（聚苯砜）。这些材料提供150–260°C的连续使用温度、对常用脱模剂良好的耐化学性以及足够的机械完整性以承受多次固化周期。ULTEM 9085——通过航空航天内饰应用认证（FAR 25.853）——是非结构和二级模具应用中最常用的材料。

FDM模具的主要限制是表面光洁度。沉积状态下的层纹（通常为0.127–0.254毫米层高）可能会转移到复合材料表面，需要后处理——蒸汽抛光、打磨或施加表面涂层——才能满足A级表面要求。此外，FDM零件不是完全致密的；典型的填充百分比为50–85%，产生的孔隙在真空袋固化周期中可能释放气体，可能导致复合材料零件产生孔隙。

SLA：高分辨率光聚合物模具

使用高温树脂如Somos® PerFORM、Loctite® 3D 3955 HDT和Formlabs High Temp Resin V2的立体光刻（SLA）提供了最佳的表面光洁度（Ra 0.4–1.5 µm，打印态）和任何聚合物3D打印工艺中最高的特征分辨率。SLA模具适用于复杂的芯轴几何形状——弯曲管道、分叉气流路径和内部通道——在这些应用中，光滑的内表面对零件质量至关重要，而常规机加工将过于昂贵或不可行。

然而，SLA材料本质上比FDM热塑性塑料更脆，断裂伸长率通常低于3%。这将其使用限制在低应力模具应用中——固化芯轴和修边夹具——并使其不适用于结构性搬运工具或超过50–100次热循环的高循环应用。SLA模具在重复高压釜暴露下也更快降解，典型使用寿命为20–50次循环，而FDM PEEK工具为80–200次循环。

SLS：复杂几何形状的粉末床熔融

使用尼龙基粉末——PA 12、PA 11和用玻璃或碳纤维填料增强的PA 6——的选择性激光烧结（SLS）提供了FDM和SLA之间的中间地带。SLS产生各向同性零件，没有层间粘合弱点，具有优异的耐化学性，以及无需支撑结构就能创建复杂内部几何形状（随形冷却通道、轻质晶格结构）的能力。尼龙12 CF（碳纤维填充）是复合材料模具中最流行的SLS材料，提供5.5–8.5 GPa的拉伸模量和155–175°C的热变形温度。

SLS用于高压釜模具的主要缺点是温度能力。标准尼龙基材料的热变形温度值低于180°C，这将其使用限制在低温固化周期（121°C固化环氧树脂）。高温SLS材料如PA 6 CF和PEEK基粉末正在出现，但成本仍然是标准尼龙粉末的3–5倍，并且需要更高的烧结温度（280–380°C），限制了可用的机器产能。

对比分析

表1：高压釜模具3D打印材料对比

性能	ULTEM 9085 (FDM)	PEEK (FDM)	Somos PerFORM (SLA)	尼龙12 CF (SLS)
最高使用温度 (°C)	180	250	215	175
热变形温度0.45MPa (°C)	164	238	210	170
拉伸强度 (MPa)	69	95	68	75
拉伸模量 (GPa)	2.2	3.8	10.5	6.5
断裂伸长率 (%)	6.2	20	1.5	3.5
表面粗糙度Ra (µm)	8–15	6–12	0.4–1.5	5–10
最大构建尺寸 (mm)	1000×600×600	400×400×400	500×500×500	700×380×580
成本每cm³ (USD)	0.08–0.15	0.25–0.45	0.35–0.60	0.12–0.20
典型模具寿命 (固化周期)	50–120	80–200	20–50	40–80
真空完整性 (打印态)	需密封涂层	需密封涂层	良好	良好
所需后处理	大量 (打磨+涂层)	中等	最少	轻度 (喷砂)

成本节约分析

采用3D打印模具的最有力论据是缩短的交货期和更低的单位成本的结合。来自三家碳纤维制造厂——一家航空航天一级供应商、一家赛车运动复合材料车间和一家医疗器械制造商——的生产数据揭示了不同生产量下一致的成本节约模式：

交货期缩短：3D打印模具在2–7天内生产完成，而机加工金属模具需要4–16周——模具交付期缩短了75–95%。这种压缩使得并行工程流程成为可能，模具设计和零件设计可以同时完成而非顺序进行。
直接成本节约：对于典型的铺层芯轴（0.3–2.0米长），3D打印模具比同等CNC机加工铝或因瓦合金模具便宜40–75%。一个成本为18,000–25,000美元的1.2米机加工铝芯轴，可以用ULTEM 3D打印，成本仅为4,500–7,500美元。
迭代成本消除：设计迭代——在复杂复合材料几何形状中不可避免——仅需重新打印的线材或树脂成本（50–500美元），而金属模具修改的完整机加工费用为2,000–15,000美元。
模具存储和处理：3D打印聚合物模具比金属模具轻70–90%，减少了存储空间需求和人工搬运伤害风险。一个50公斤的铝模具可以被一个6–8公斤的PEEK打印模具取代。

3D打印高压釜模具的设计考量

成功部署3D打印高压釜模具需要仔细考虑几个独特的限制条件。打印聚合物的热膨胀系数（40–120 ppm/°C）比铝（23 ppm/°C）高3–8倍，比因瓦合金（1.2 ppm/°C）高10–20倍。这种热膨胀系数差异必须在模具-零件相互作用建模中考虑，以防止在固化温度下出现尺寸不合格。对于公差要求严格（±0.1毫米）的零件，通常根据特定材料和固化温度对打印几何体施加0.15–0.40%的补偿缩放因子。

真空完整性是另一个关键要求。FDM打印模具通常通过层纹和珠间空隙表现出0.5–3.0 mbar·L/s的泄漏率，超过了高压釜真空完整性所需的0.1 mbar·L/s阈值。因此，FDM模具需要密封涂层——薄层环氧树脂、气相沉积聚对二甲苯或喷涂硅树脂。SLA和SLS模具仅在最高固化温度（180°C以上）时需要密封，此时微观孔隙因差异膨胀而打开。

常见问题

问：3D打印聚合物模具能承受的最高高压釜温度是多少？

答：对于经过生产验证的材料，最高连续使用温度范围为175°C（尼龙12 CF，SLS）到215°C（Somos PerFORM，SLA）和250°C（PEEK，FDM）。实验性材料——PEKK、PPSU和碳纤维增强PEEK化合物——在280–300°C下表现出稳定性，但尚未以生产规模商业化。对于250°C以上的固化周期（如BMI和氰酸酯体系），只有PEEK和PEKK FDM材料可行，即使这些材料也需要仔细验证在多次循环中的尺寸稳定性。

问：3D打印模具在需要更换前能承受多少次高压釜循环？

答：模具寿命取决于材料、固化周期严重程度和处理方式。复合材料增材制造联盟（AMCC，2025年）发布的数据报告：在180°C/7巴条件下，PEEK FDM模具的中位存活为85次循环；ULTEM 9085为45次循环；SLA PerFORM在200°C/5巴条件下为35次循环。失效模式包括翘曲（FDM主导）、微裂纹（SLA主导）和尺寸蠕变（SLS主导）。使用温度比其热变形温度低30°C以上的模具通常寿命延长2–3倍。

问：3D打印模具能否生产具有A级表面光洁度的碳纤维零件？

答：直接来说——不能。打印态的聚合物模具会将表面纹理转移到复合材料零件上。要达到A级表面（Ra < 0.8 µm，无可见孔隙或打印线），模具必须经过后处理：SLA模具需要轻度打磨和高温底漆涂层（增加0.05–0.10毫米厚度）；FDM模具需要蒸汽抛光（如ULTEM的二甲基甲酰胺处理），然后进行2–3层高温填充底漆和打磨。经过适当后处理的打印模具可以达到Ra 0.2–0.4 µm，满足或超过汽车和航空航天A级标准。

问：3D打印模具在什么产量下比CNC机加工铝模具更具经济性？

答：对于单次使用或小批量（1–10件）生产，3D打印几乎总是更经济。对于需要重复使用模具的生产量，盈亏平衡分析必须考虑模具寿命：一个成本6,000美元、寿命80次循环的PEEK FDM模具的每次循环成本为75美元，而一个成本20,000美元、寿命500次循环以上的铝模具每次循环成本为40美元。然而，当考虑到设计迭代成本（每种新零件几何形状通常需要2–4次迭代）时，对于每个模具几何形状年产量低于约500件的情况，3D打印是成本更低的选项。

问：3D打印模具会影响高压釜固化碳纤维零件的孔隙含量吗？

答：通过适当的密封和表面处理，在3D打印聚合物模具上固化的零件与金属模具上固化的零件之间的孔隙含量没有统计学上的显著差异——在优化工艺参数的情况下，两者均能达到低于1.0%的孔隙率。然而，未经密封的FDM模具如果泄漏率超过1.0 mbar·L/s，已被证明会使零件孔隙含量增加0.3–0.8个百分点。建议在每个生产固化周期前对3D打印模具进行真空完整性测试，最大泄漏率为0.5 mbar·L/s。

结论

用于碳纤维高压釜固化的3D打印模具已经从实验性新奇事物转变为生产就绪技术。凭借经过验证的175–250°C使用温度材料、75–95%的交货期缩短以及与CNC机加工金属模具相比40–75%的成本节约，该技术在航空航天、汽车、医疗和体育用品应用中的采用案例令人信服。该技术并非万能替代——2米以上的大型结构模具、500件以上的高循环生产以及250°C以上的固化温度仍需要传统金属模具。然而，对于大多数高压釜固化芯轴、铺层夹具、修边夹具和装配辅助工具——通常占复合材料制造商模具组合的50–70%——3D打印提供了更快、更便宜且更利于迭代的模具解决方案。永先碳纤维供应针对高压釜模具应用优化的高温3D打印丝材和树脂体系。联系我们的工程团队，获取针对您特定固化周期要求的材料选择指导和技术支持。
