Что такое пултрудированное углеволокно: процесс, свойства и распространенные профили

Введение

Что такое пултрудированное углеволокно? Простыми словами, это композитный профиль, изготовленный непрерывным протягиванием углеволокна через жидкая смола, а затем через нагретую пресс-формирующую матрицу, которая формирует и отверждает материал в одной непрерывной операции. В отличие от других методов изготовления композитов, основанных на ручной укладке, прессовании или намотке, пултрузия — это установившийся процесс высокой производительности, который производит профили постоянного сечения с отличным выравниванием волокна и стабильными механическими свойствами. Пултрудированные углеволоконные трубки, стержни, уголки и индивидуальные профили широко используются в аэрокосмической промышленности, робототехнике, возобновляемой энергетике, судостроении и промышленных применениях, где требуются легкие, коррозионно-стойкие структурные элементы.

Для инженеров и специалистов по закупкам, оценивающих композитные материалы, понимание того, что такое пултрудированное углеволокно — и что это не такое, — необходимо для выбора правильной системы материалов. В этой статье рассматриваются процесс пултрузии шаг за шагом, механические свойства и плотность пултрудированного углеволокна, распространенные типы профилей, а также практические рекомендации по закупке пултрудированных углеволоконных трубок для требовательных структурных применений.

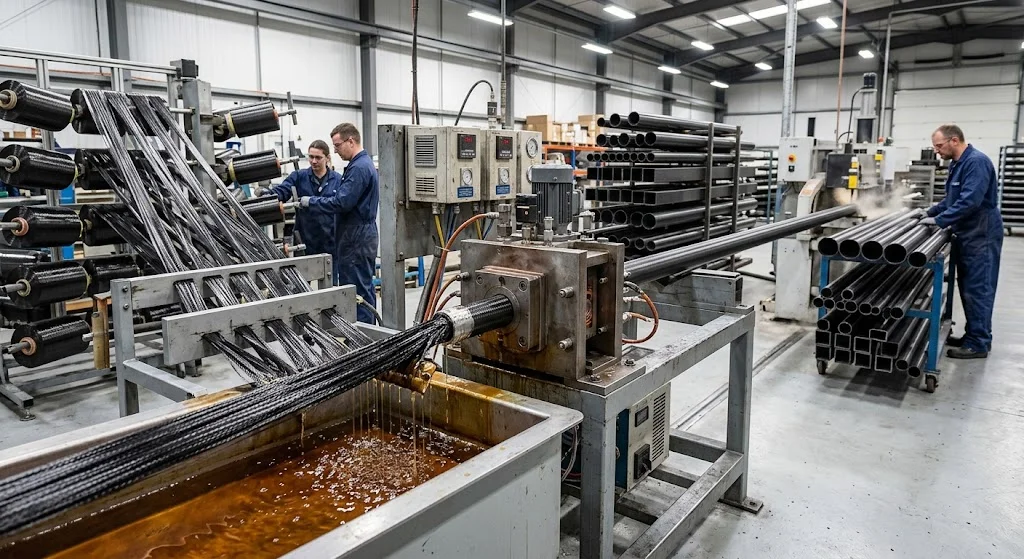

Процесс пултрузии шаг за шагом

Пултрузия (от "pull" + "extrusion") — это непрерывный производственный процесс, в котором армирующие волокна протягиваются через серию станций, которые пропитывают, формуют и отверждают композит. Базовая последовательность такова:

• Крестовина и натяжение: Намотки углеволокна и/или тканые материалы разматываются с крестовин и направляются через систему натяжения, которая обеспечивает однородное выравнивание волокна и постоянную скорость подачи. Контроль натяжения критически важен — слишком малое натяжение вызывает волнистость волокна, слишком большое может разорвать отдельные нити.
• Пропитка смолой: Волокна проходят через ванну с смолой или инжекционную камеру, содержащие термореактивную смолу (обычно эпоксидную, винилэфирную или полиэфирную). Смола полностью смачивает волокна, а избыток смолы удаляется мерными плитами или роликами для достижения желаемой объемной доли волокна,通常 55-70% для пултрудированного углеволокна.
• Формование и отверждение: Пропитанные волокна входят в нагретую стальную матрицу, поперечное сечение которой определяет окончательную геометрию профиля. Матрица поддерживается при 120-200 °C (в зависимости от системы смолы), и смола отверждается по мере протягивания материала. Скорости линии обычно составляют 0,3-2 метра в минуту в зависимости от толщины профиля и химии смолы.
• Непрерывное протягивание: Механизм протягивания (шагающие зажимы или непрерывный ленточный протягиватель) зажимает отвержденный профиль ниже по потоку от матрицы и протягивает его с постоянной скоростью. Это непрерывное протягивающее действие отличает пултрузию от экструзии, где материал проталкивается через матрицу.
• Резка на длину: Встроенная пила или абразивный резак режет непрерывный профиль на заданную длину без остановки линии, обеспечивая производство пултрудированных углеволоконных трубок и других форм с высокой производительностью.

Весь процесс highly автоматизирован и хорошо подходит для длинных производственных серий профилей постоянного сечения. Поскольку волокна непрерывно протягиваются и выравниваются в осевом направлении, пултрудированное углеволокно демонстрирует отличные однонаправленные механические свойства — прочность на растяжение и жесткость в направлении волокна, приближающиеся к теоретическим пределам самого углеволокна.

Механические свойства и плотность пултрудированного углеволокна

Механические свойства пултрудированного углеволокна зависят прежде всего от типа волокна (стандартный модуль, промежуточный модуль или высокий модуль), объемной доли волокна и системы смолы. Плотность пултрудированного углеволокна обычно находится в диапазоне 1,55-1,65 г/см³, в зависимости от содержания волокна — это примерно одна пятая плотности стали (7,85 г/см³) и около двух третей плотности алюминия (2,70 г/см³), что обеспечивает композитам из углеволокна значительное преимущество в удельной прочности и удельной жесткости.

В таблице ниже приведены типичные механические свойства пултрудированных углеволоконных профилей, использующих стандартное углеволокно (например, класс T300) с эпоксидной смолой:

Свойство	Типичное значение (стандартное модульное CF, 60% Vf)	Сравнение: алюминий 6061-T6
Плотность	1,58-1,62 г/см³	2,70 г/см³
Прочность на растяжение (осевая)	1 500-2 000 МПа	310 МПа
Модуль упругости при растяжении (осевой)	135-150 ГПа	69 ГПа
Прочность на сжатие (осевая)	1 200-1 500 МПа	276 МПа
Прочность на изгиб	1 400-1 800 МПа	228 МПа
Коэффициент Пуассона	0,27-0,30	0,33

Эти свойства делают пултрудированное углеволокно привлекательным для структурных применений, критичных к весу, но проектировщики должны учитывать ортотропную природу материала: свойства в поперечном (радиальном) направлении и по толщине значительно ниже осевых свойств, обычно в 5-10 раз по прочности. Пултрудированные углеволоконные трубки и профили должны нагружаться преимущественно вдоль оси волокна для полного использования их механических характеристик.

Распространенные пултрудированные углеволоконные профили

Пултрузия может производить широкий спектр профилей постоянного сечения. Наиболее распространенные формы, доступные от поставщиков композитов, включают:

• Трубки: Круглые, квадратные и прямоугольные пултрудированные углеволоконные трубки являются наиболее широко используемым профилем. Применения включают руки роботов, карданные валы, велосипедные рамы, мачты и стропила, а также телескопические шесты. Диаметры трубок обычно составляют от 3 до 150 мм, а толщина стенки — от 0,5 до 10 мм.
• Стержни: Сплошные круглые стержни диаметром от 1 до 50 мм, используемые в тяжелых элементах, мачтах антенн, валах для гольфных клюшек и blanks для удочек.
• Уголки (L-профили): Уголки с равными и неравными полками, используемые в качестве структурных элементов рам, усилителей и кромочных армирований в легких сборках.
• Швеллеры (U-профили): Структурные швеллеры для строительства балок и рам, обеспечивающие хороший баланс изгибной жесткости и низкого веса.
• Двутавры и тавры: Пултрудированные двутавровые и тавровые сечения для применений, требующих высокой изгибной жесткости, таких как направляющие кранов и балки мостовых настилов.
• Плоские полосы и ленты: Пултрудированные углеволоконные плоские полосы для армирующих полос, кромочных защитников и гибридных конструкций из композитов и металлов.
• Индивидуальные профили: Пултрузионные матрицы могут быть спроектированы для производства практически любого поперечного сечения постоянного сечения, включая многокамерные профили и гибридные формы со стекловолокном или арамидными включениями для создания свойств.

Среди них пултрудированные углеволоконные трубки доминируют на рынке благодаря своей универсальности, отличной изгибной и крутильной жесткости и пригодности как для структурных, так и для динамических (вибрирующих) применений. При выборе пултрудированных углеволоконных трубок ключевые параметры включают наружный диаметр, толщину стенки, объемную долю волокна, модульную марку волокна и систему смолы (стандартный эпоксид для общего использования, или высокотемпературный эпоксид, винилэфирный или полиуретан для специализированных сред).

Применения пултрудированного углеволокна

Пултрудированные углеволоконные профили используются в широком спектре отраслей:

• Робототехника и автоматизация: Легкие руки роботов, концевые эффекторы и линейные направляющие, где низкая инерция обеспечивает более быстрые циклы и более высокую точность.
• Аэрокосмическая промышленность и БПЛА: Структурные стропила, stringers и вторичные структуры, где требуется высокая удельная жесткость и усталостная стойкость.
• Возобновляемая энергетика: Капительные полосы лопастей ветряных турбин (плиты пултрузии), стойки гидрокрыльев и системы крепления солнечных панелей.
• Судостроение: Мачты, гафли, стрела и blanks для удочек, которые извлекают выгоду из коррозионной стойкости углеволокна и высокого соотношения жесткости к весу.
• Промышленное оборудование: Печатные валики, конвейерные валики и инспекционные руки, где важны dimensional стабильность и коррозионная стойкость.
• Спорт и отдых: Велосипедные рамы, лыжные палки и палаточные шесты — потребительские применения, демонстрирующие механические свойства материала в масштабе.

Общая черта этих применений — необходимость в структурном элементе постоянного сечения с высокой удельной жесткостью, отличной усталостной стойкостью и сопротивлением деградации окружающей среды — свойства, которые пултрудированное углеволокно обеспечивает стабильно.

Как закупать пултрудированные углеволоконные трубки

При закупке пултрудированных углеволоконных трубок покупатели должны оценивать поставщиков по нескольким критериям:

• Класс волокна и сертификация: Аэрокосмические применения могут требовать сертифицированного углеволокна (например, Toray T300, T700 или эквивалент) с полной прослеживаемостью. Промышленные применения часто могут использовать стандартное коммерческое волокно для снижения стоимости.
• Допуски размеров: Пултрудированные трубки обычно достигают допусков на наружный диаметр ±0,1-0,3 мм и допусков на толщину стенки ±5-10% в зависимости от размера профиля. Более точные допуски могут требовать вторичной обработки (точной шлифовки или хонингования).
• Выбор системы смолы: Стандартный эпоксид подходит для большинства применений; высокотемпературный эпоксид (непрерывная эксплуатация до 150-180 °C) необходим для автомобильных моторных отсеков или промышленных печей. Винилэфир обеспечивает лучшую коррозионную стойкость в химических средах.
• Минимальная партия заказа (MOQ): Пултрузия наиболее экономична при больших объемах, но многие поставщики предлагают трубки в наличии в стандартных размерах с низкой MOQ, а индивидуальные пултрузионные партии с MOQ обычно начинаются от 100-500 метров на профиль.
• Услуги с добавленной стоимостью: Резка на длину, CNC обработка (сверление, фрезерование), отделка поверхности и склеивание концевых фитингов могут упростить сборку и снизить общую стоимость.

YongXian поставляет пултрудированные углеволоконные трубки, стержни и индивидуальные профили в диапазоне классов волокна и систем смол, с услугами резки и обработки для удовлетворения требований проекта. Наша инженерная команда может помочь выбрать правильную геометрию профиля и систему материалов для структурных, робототехнических и промышленных применений.

Часто задаваемые вопросы

Для чего используется пултрудированное углеволокно?

Пултрудированное углеволокно используется в структурных применениях, требующих легкие, высокожесткие профили постоянного сечения. Общие применения включают руки роботов, аэрокосмические стропила и stringers, компоненты лопастей ветряных турбин, мачты и стрелы судов, промышленные валики и спортивное снаряжение, такое как велосипедные рамы и лыжные палки. Материал особенно ценен в применениях, где критически важны низкий вес, высокая удельная жесткость и коррозионная стойкость.

Какова плотность пултрудированного углеволокна?

Плотность пултрудированного углеволокна обычно составляет от 1,55 до 1,65 г/см³, в зависимости от объемной доли волокна и содержания смолы. Для типичной пултрудированной трубки с объемной долей углеволокна 55-65% плотность составляет приблизительно 1,58-1,62 г/см³. Это примерно на 58% ниже, чем у алюминия (2,70 г/см³), и на 80% ниже, чем у стали (7,85 г/см³), что обеспечивает композитам из углеволокна значительное преимущество по весу в структурных применениях.

Как пултрудированные углеволоконные трубки сравниваются с трубками, свернутыми вручную или намотанными?

Пултрудированные углеволоконные трубки изготавливаются непрерывным процессом с волокнами, строго выровненными в осевом направлении (0°), что обеспечивает им отличные осевые растягивающие и сжимающие свойства, но относительно более низкую поперечную и кольцевую прочность. Трубки, свернутые вручную или намотанные, напротив, могут включать волокна в нескольких направлениях (например, ±45°, 90°) для улучшения крутильной, кольцевой или многонаправленной прочности. Для чисто осевых нагружений пултрудированные трубки предлагают лучшее соотношение цены и производительности; для комбинированных нагружений (крутильные, внутреннее давление) могут быть предпочтительны многонаправленные намотанные или уложенные трубки.

Можно ли подвергать пултрудированные углеволоконные трубки механической обработке или клеить?

Да. Пултрудированные углеволоконные трубки можно резать, сверлить и подвергать CNC обработке с использованием стандартного инструмента для композитов — рекомендуются инструменты с алмазным покрытием или из твердого сплава с надлежащей пылеудаление для управления абразивной углеродной пылью. Трубки также можно клеить структурными адгезивами (эпоксид, полиуретан), соединять шплинтами или механическими креплениями. При склеивании важна подготовка поверхности (шлифовка и очистка растворителем) для обеспечения надежных адгезионных соединений.

Заключение

Пултрудированное углеволокно — это универсальный высокопроизводительный композитный материал, изготовленный непрерывным процессом протягивания, который производит профили постоянного сечения с отличными осевыми механическими свойствами и низкой плотностью (1,55-1,65 г/см³). Понимание процесса пултрузии, механических свойств и распространенных типов профилей — особенно пултрудированных углеволоконных трубок — позволяет инженерам и специалистам по закупкам выбирать правильную систему материалов для структурных, робототехнических, аэрокосмических и промышленных применений.

YongXian поставляет полный спектр пултрудированных углеволоконных профилей, включая трубки, стержни, уголки и индивидуальные формы, в различных классах волокна и системах смол. Ознакомьтесь с нашим ассортиментом углеволокна или свяжитесь с нашей инженерной командой, чтобы обсудить ваши требования к пултрудированному углеволокну.
